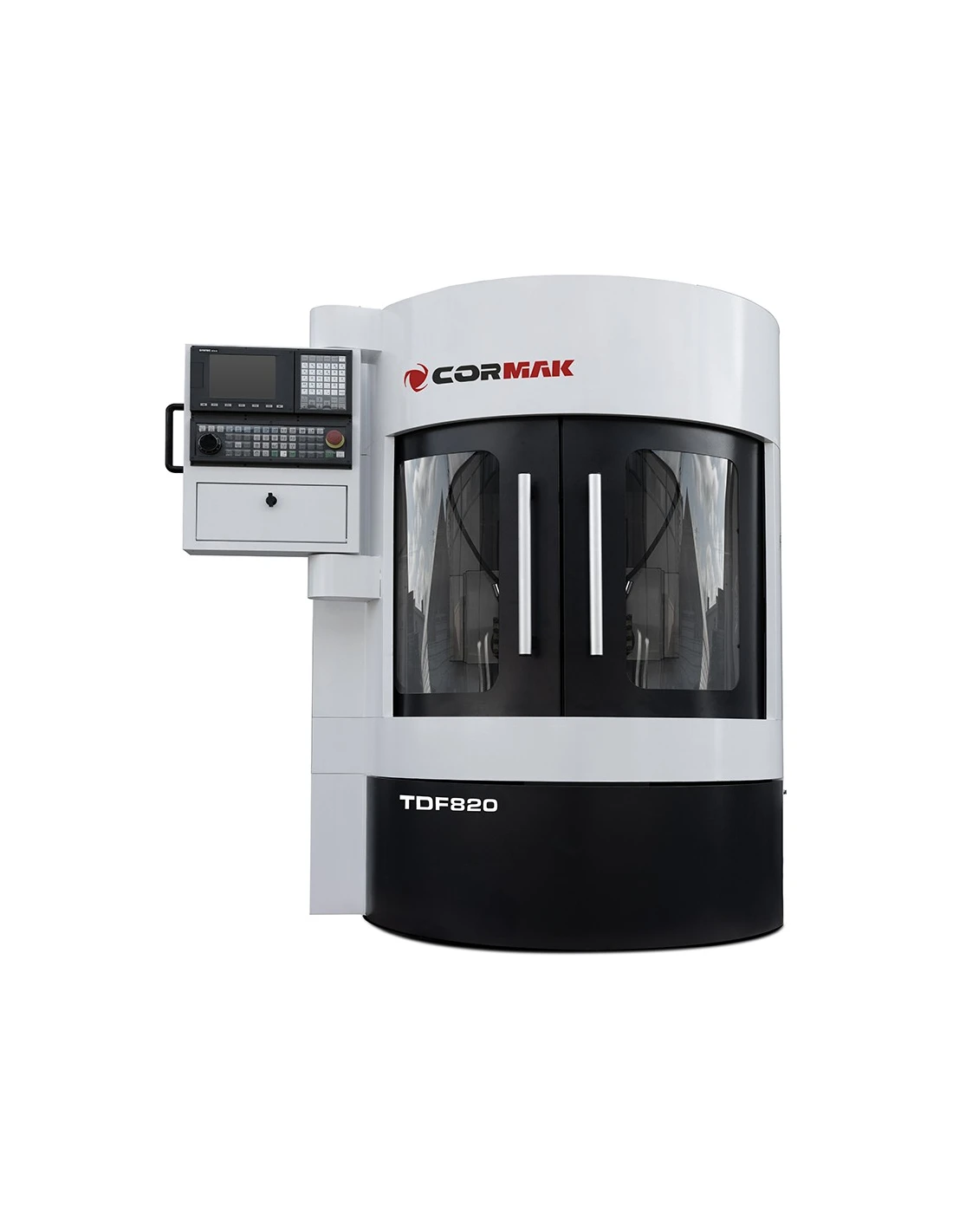

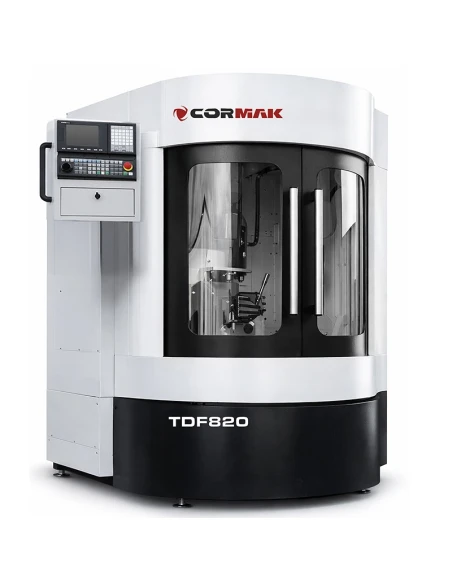

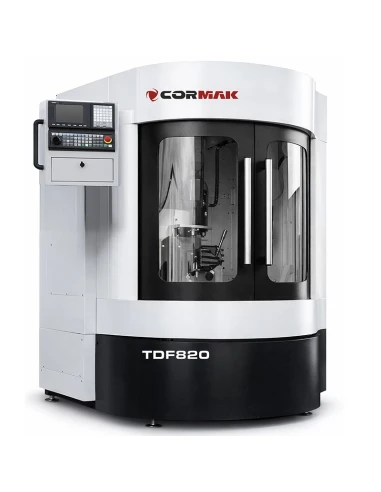

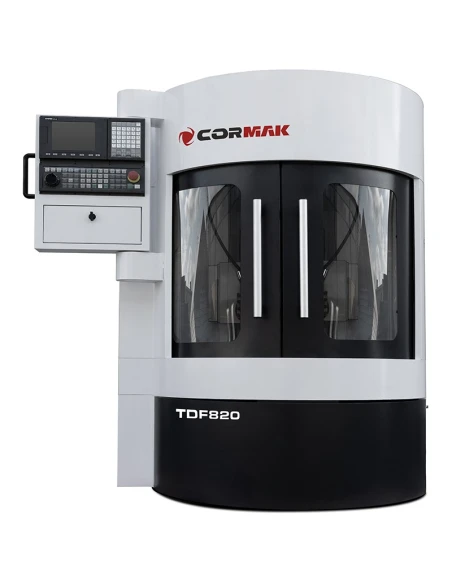

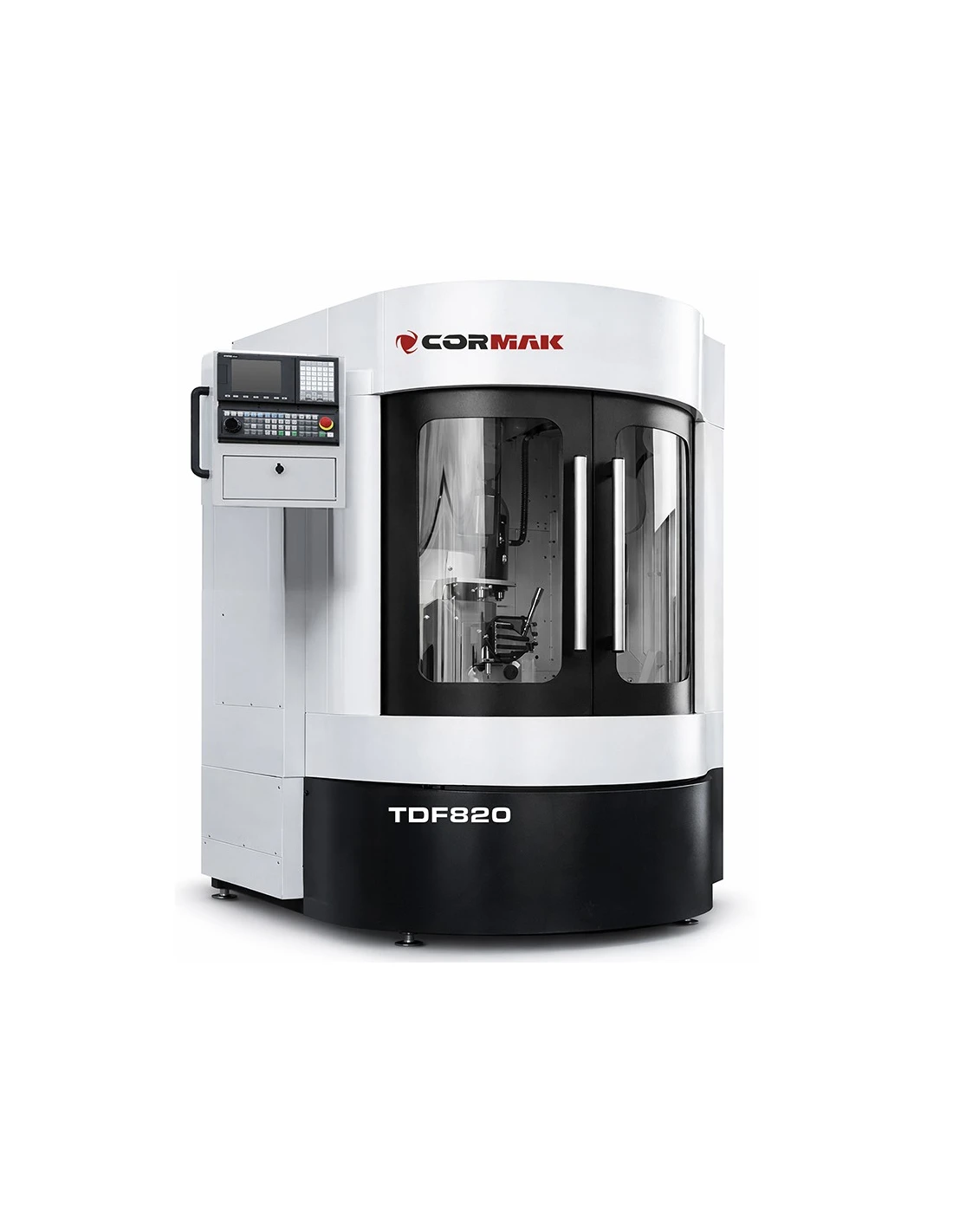

CNC soustruh pro renovaci hliníkových disků TDF 820

strong">CNC soustruh pro renovaci hliníkových disků TDF 820je specializovaný stroj navržený od základu pro renovaci a přesné obrábění hliníkových ráfků. Speciální konstrukce, velké rozsahy pohybu os a CNC řízení umožňují přesně kopírovat profil disku, obrábět povrchy metodou diamond cut a dosahovat vysoké opakovatelnosti procesu.

Soustruh na disky TDF 820 – konstrukce určená pro profesionální renovaci automobilových disků

Model TDF 820 není upraveným univerzálním soustruhem, ale strojem navrženým speciálně pro práci s disky. Pracovní systém, rozsahy posuvů a způsob upnutí obrobku jsou proto přizpůsobeny specifickým požadavkům obrábění automobilových ráfků. Toto řešení zkracuje dobu ustavení disku, omezuje zbytečné přípravné operace a umožňuje efektivně provádět opakovatelné renovační cykly.

Maximální průměr soustružení činí 860 mm, zatímco maximální průměr obráběného kola je 820 mm. To umožňuje obrábění široké škály disků používaných u osobních a užitkových vozidel.

Hlavní přednosti CNC soustruhu pro renovaci disků

• Konstrukce určená pro disky– bez kompromisů typických pro upravené univerzální soustruhy,
• Maximální průměr kola 820 mm– obrábění velkých automobilových ráfků,
• Vysoká přesnost kopírování profilu– vhodná pro obrábění metodou diamond cut,
• Opakovatelnost CNC cyklu– stabilní výsledek při obrábění dalších obrobků,
• Rychloposuv os X a Z 3000 mm/min– efektivní polohování a zkrácení doby pohybů naprázdno,
• Robustní konstrukce o hmotnosti 1400 kg– omezení vibrací během obrábění a zlepšení kvality povrchu.

Konstrukce a technologie – přesné vedení nástroje a stabilní provoz

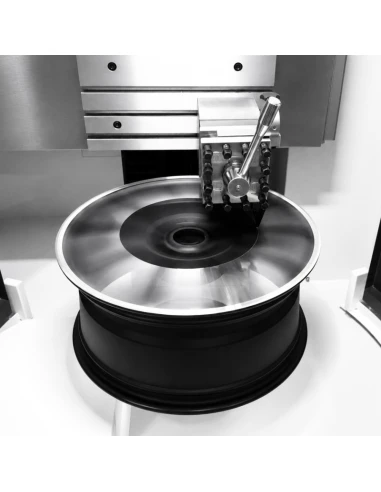

Rozsah svislého posuvu 550 mm a vodorovného posuvu ±330 mm poskytuje dostatečný prostor pro vedení nástroje podél profilu disku. Otáčky vřetena v rozsahu 50–1200 ot./min. umožňují přizpůsobit řezné parametry typu obráběného povrchu, materiálu a požadovanému konečnému výsledku.

Přesnost a efektivita procesu

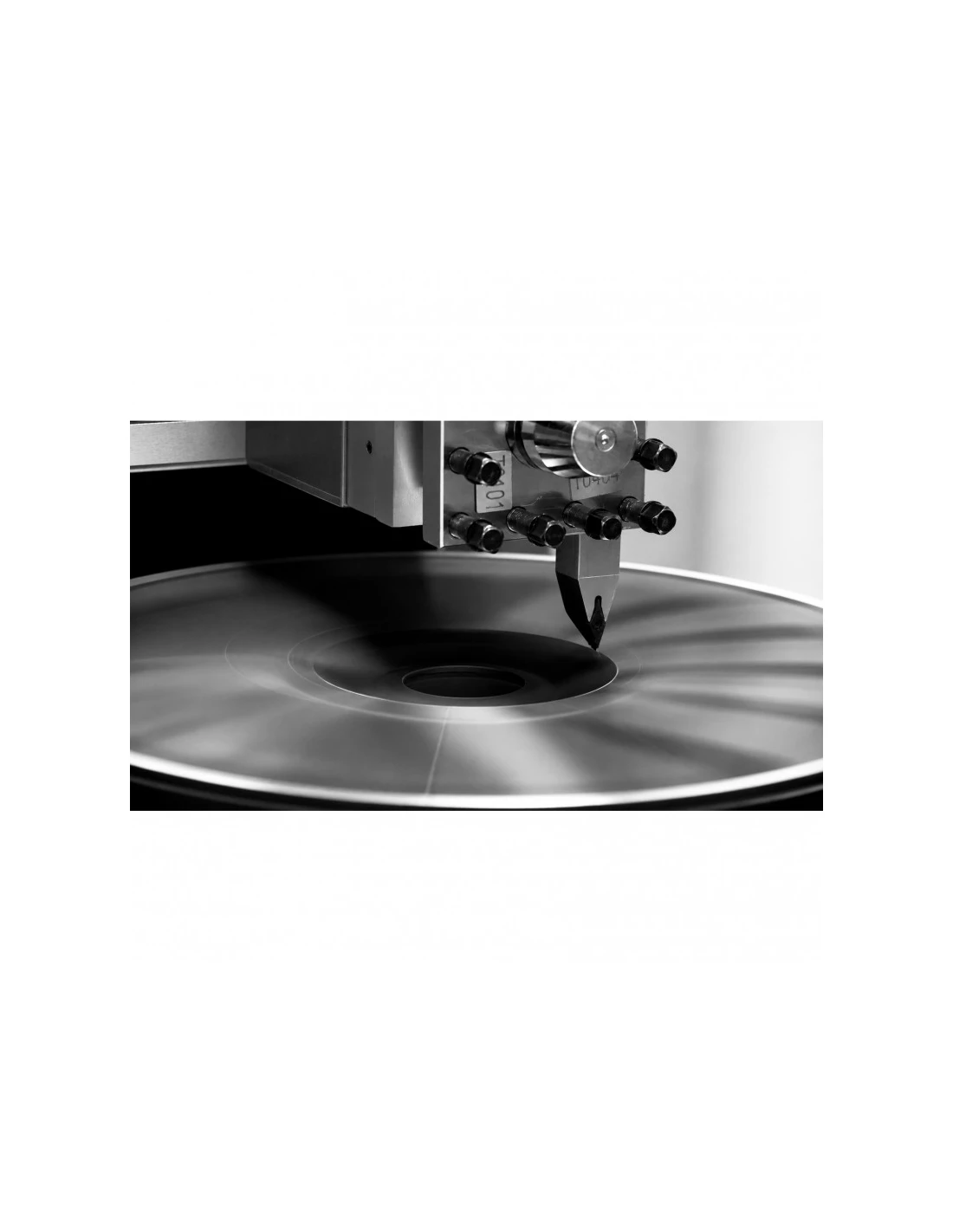

Posuv nastavitelný v rozsahu 0,1–1000 mm/min. umožňuje přesně zvolit podmínky obrábění jak při jemném dokončování povrchu, tak při odstraňování větších nerovností. Použití CNC řízení zajišťuje opakovatelnost dráhy nástroje a omezuje vliv chyby obsluhy na konečný výsledek.

Použití soustruhu pro renovaci disků TDF 820

• odstraňování škrábanců a poškození vzniklých kontaktem s obrubníky,
• příprava povrchu disku k lakování nebo leštění,

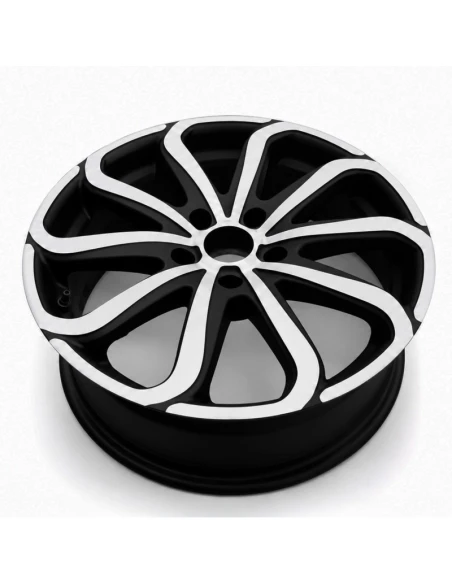

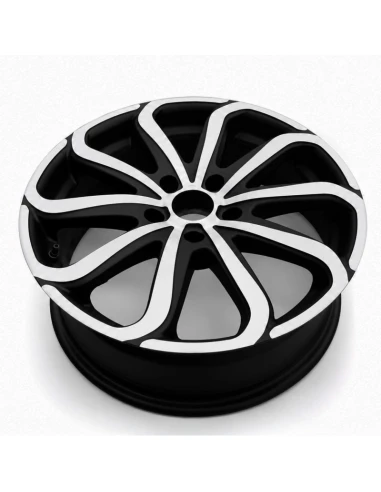

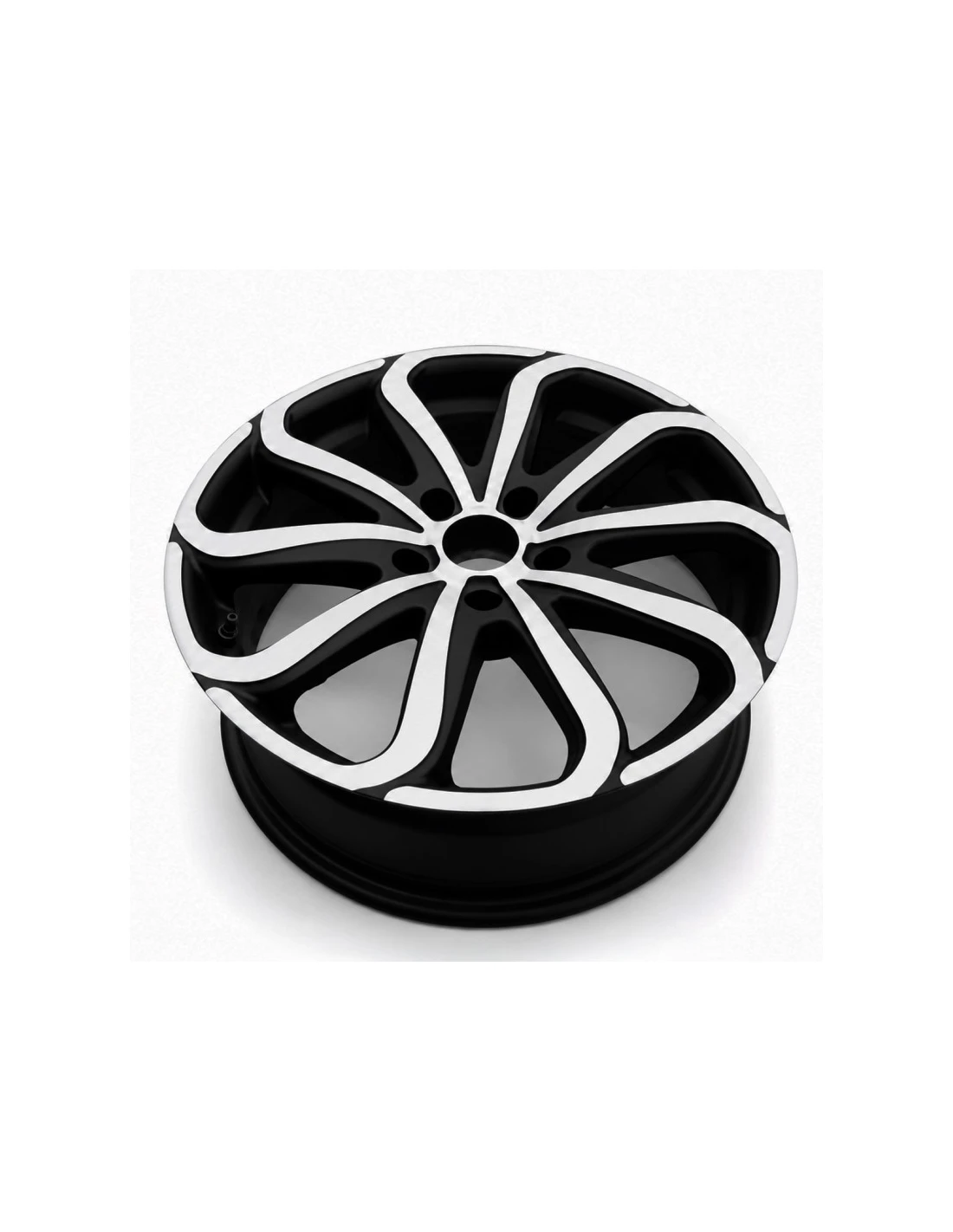

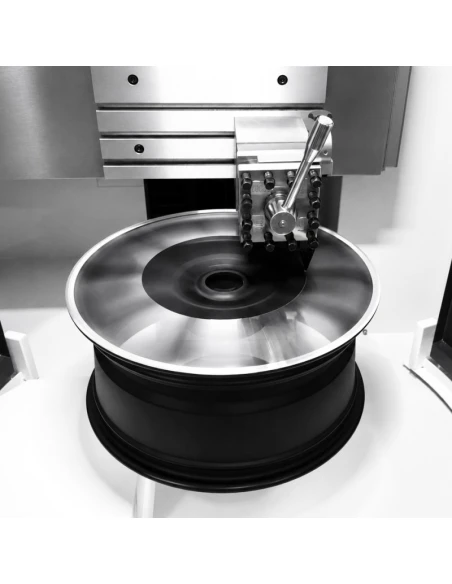

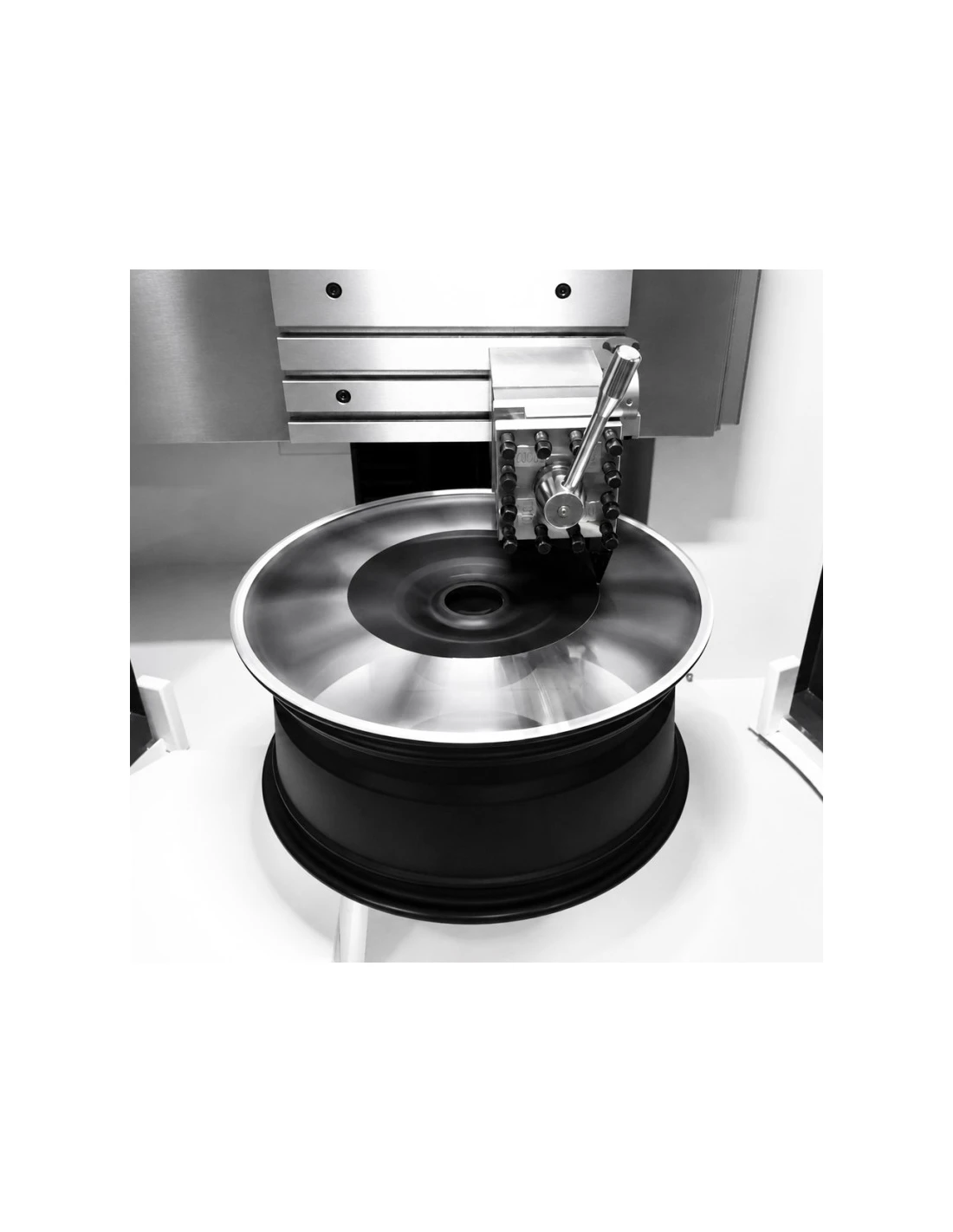

• obnova diamantově soustruženého povrchu typu diamond cut,
• renovace disků po rovnání a svařování,
• obrábění nových disků v malosériové výrobě.

Technické údaje

Vybavení v závislosti na verzi

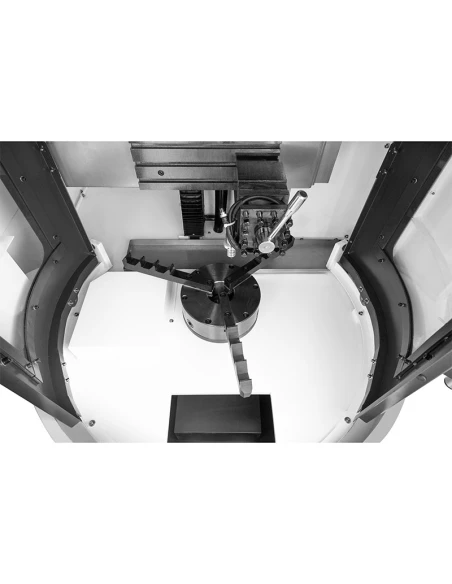

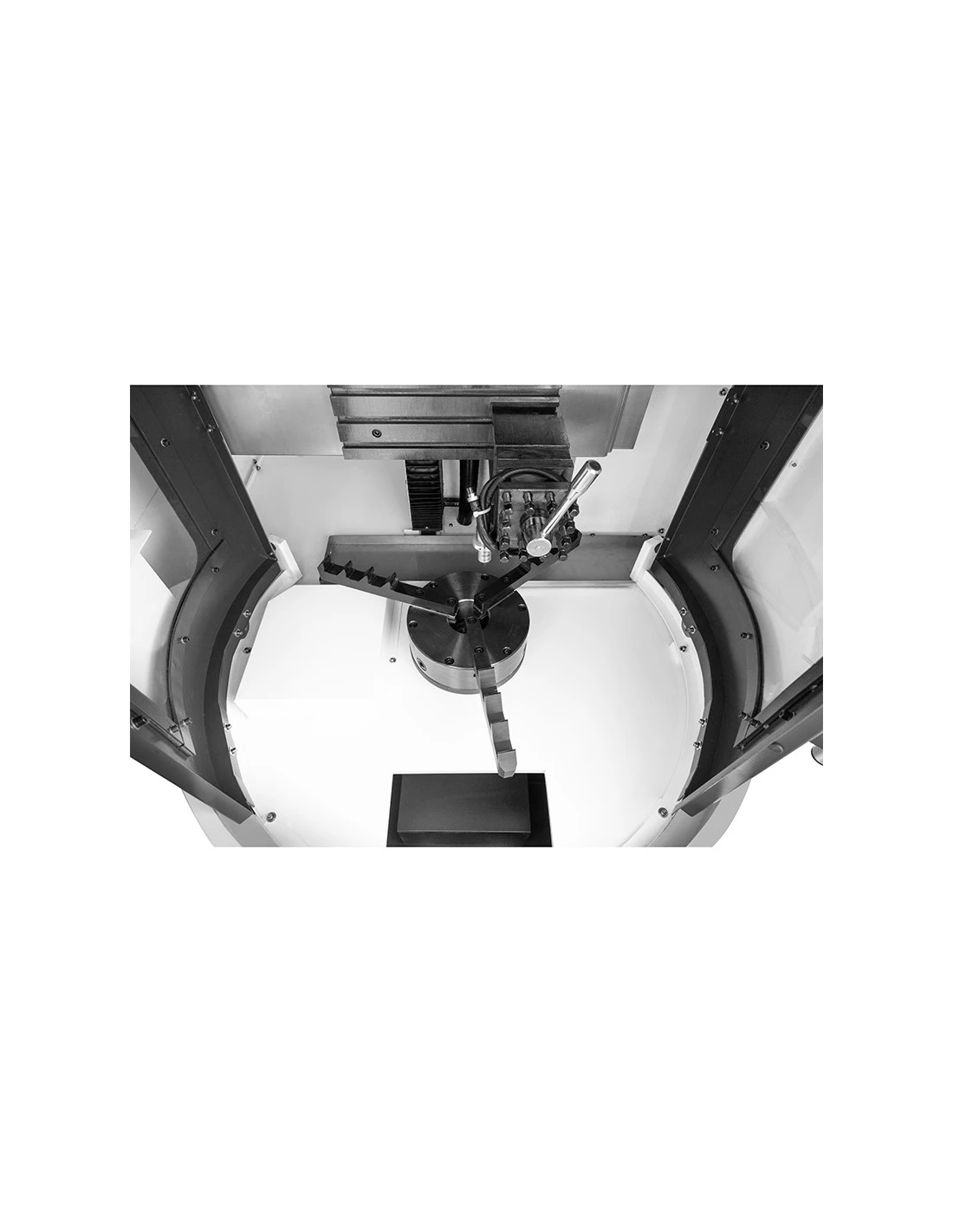

• speciální upínací zařízení pro disky
• softwarový balíček pro optimalizaci profilu kola

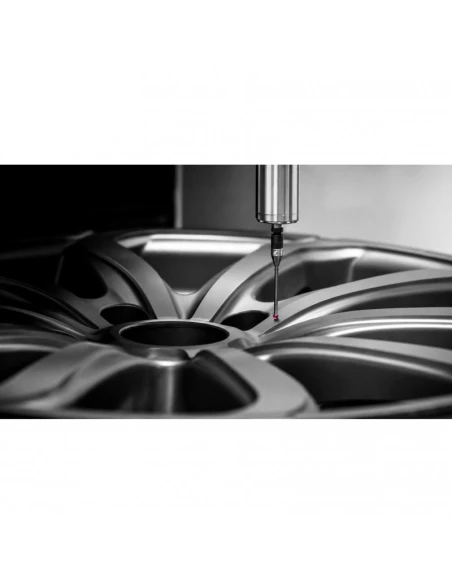

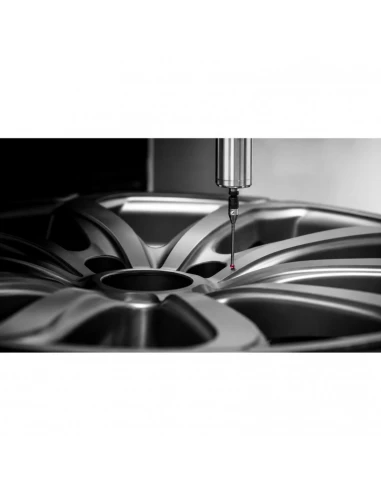

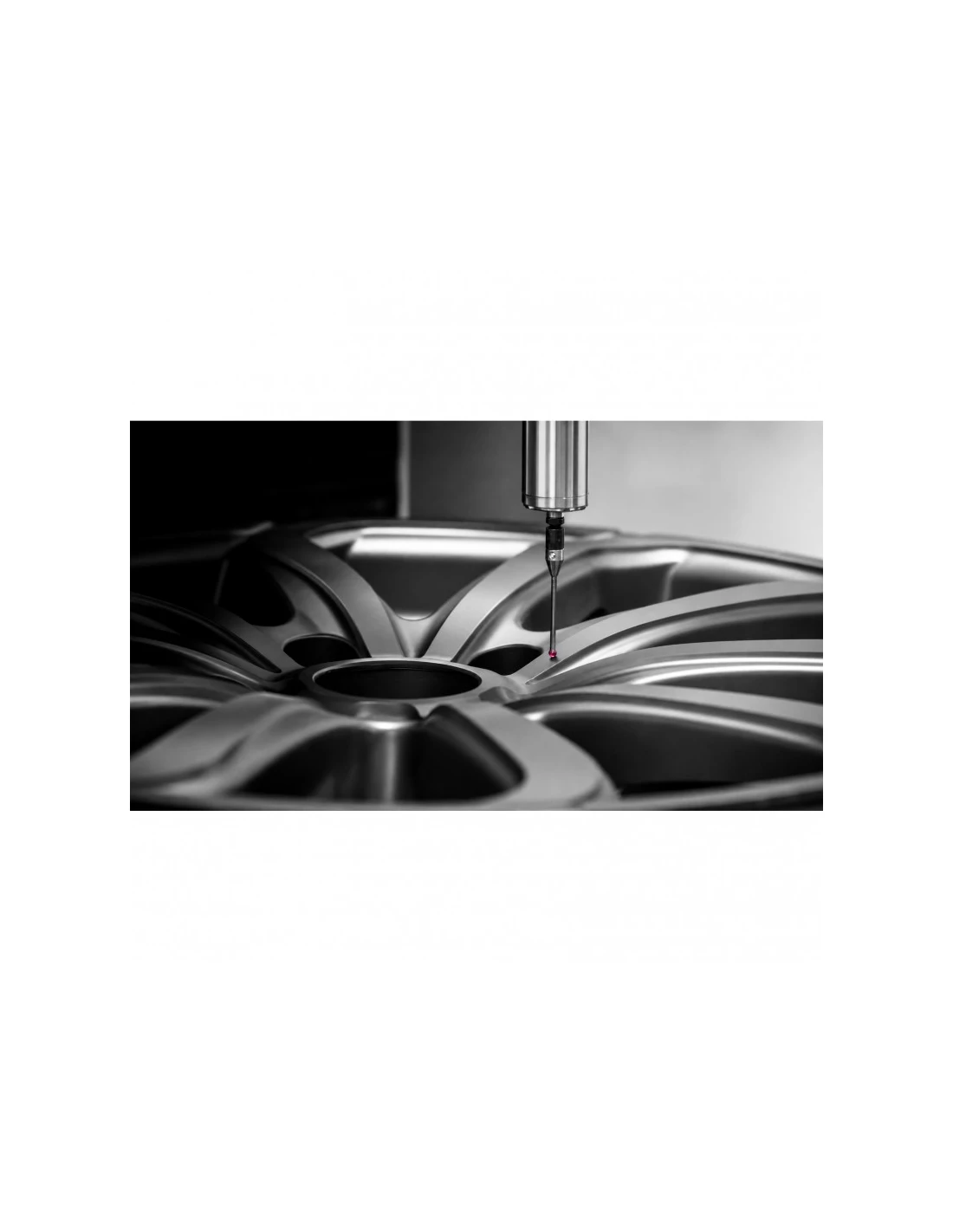

• měřicí sonda
• automatické mazání

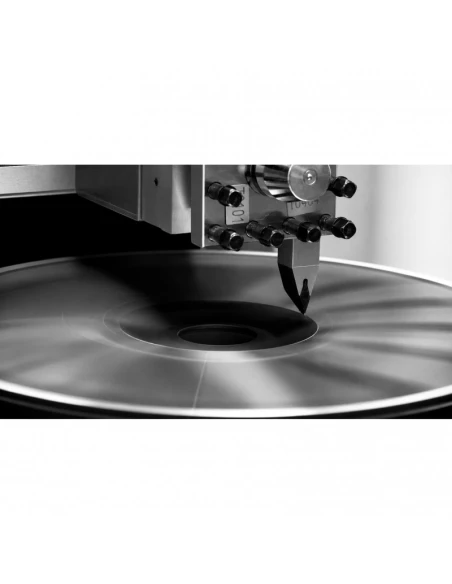

• čtyřpolohový držák nástrojů

Soustruh na disky pro profesionální servisy a renovační provozy

CNC soustruh pro renovaci hliníkových disků TDF 820 je určen pro servisy disků, provozy zaměřené na renovaci ráfků a firmy provádějící profesionální obrábění hliníku. Speciální konstrukce, velký pracovní rozsah, rychloposuvy a CNC řízení umožňují zvýšit opakovatelnost procesu a zkrátit dobu provádění jednotlivých prací.
