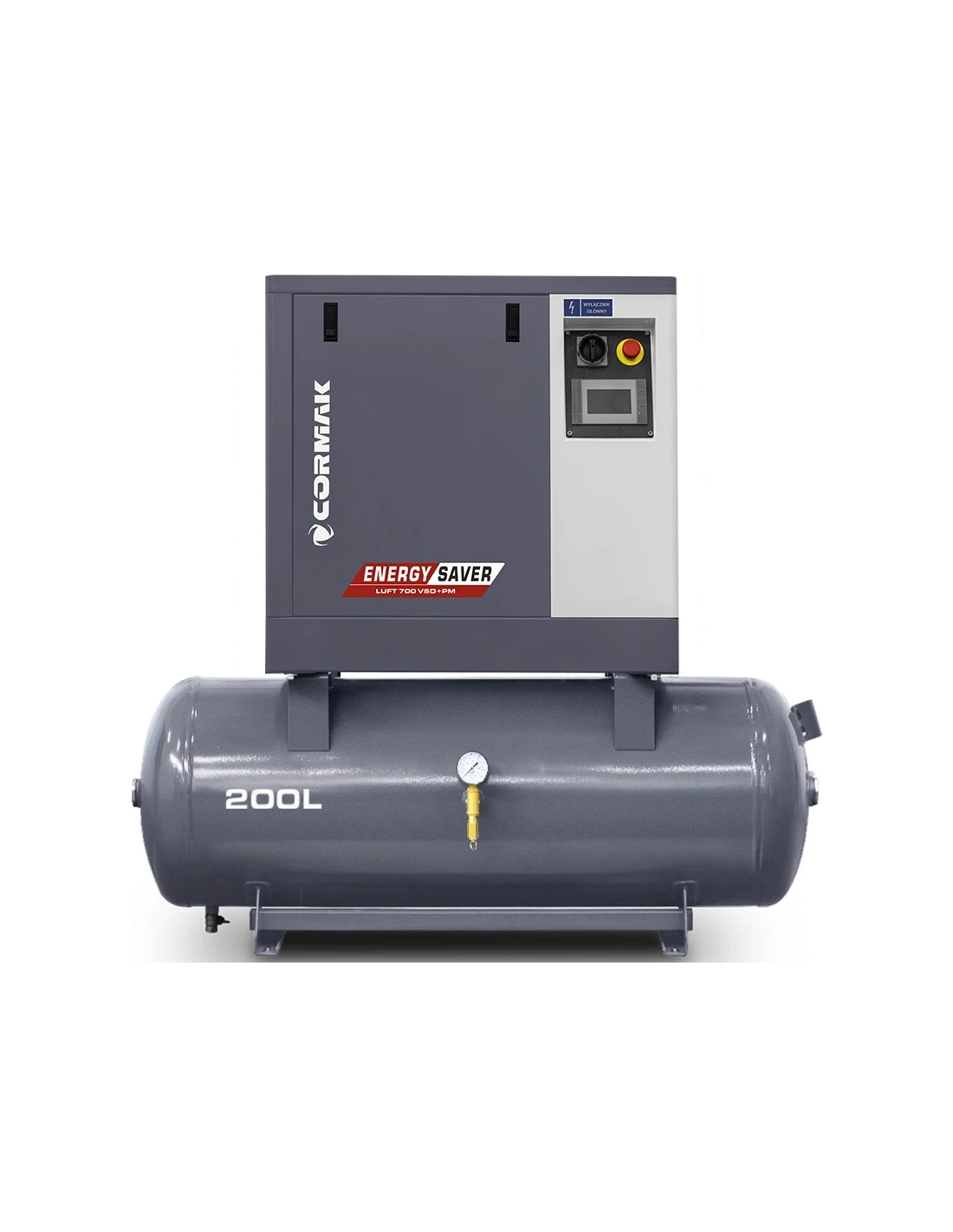

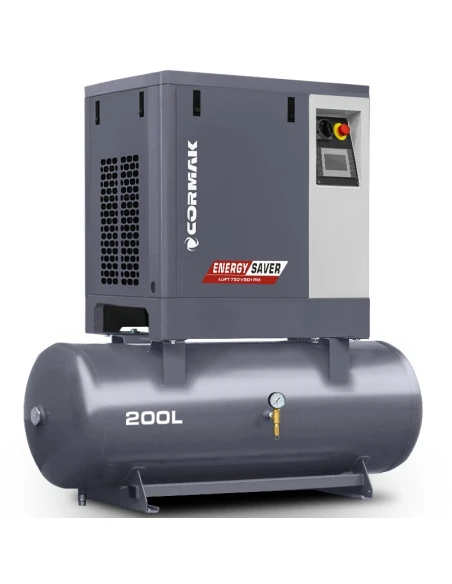

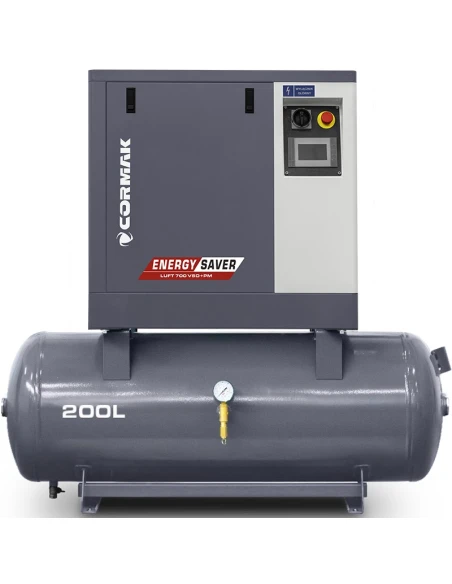

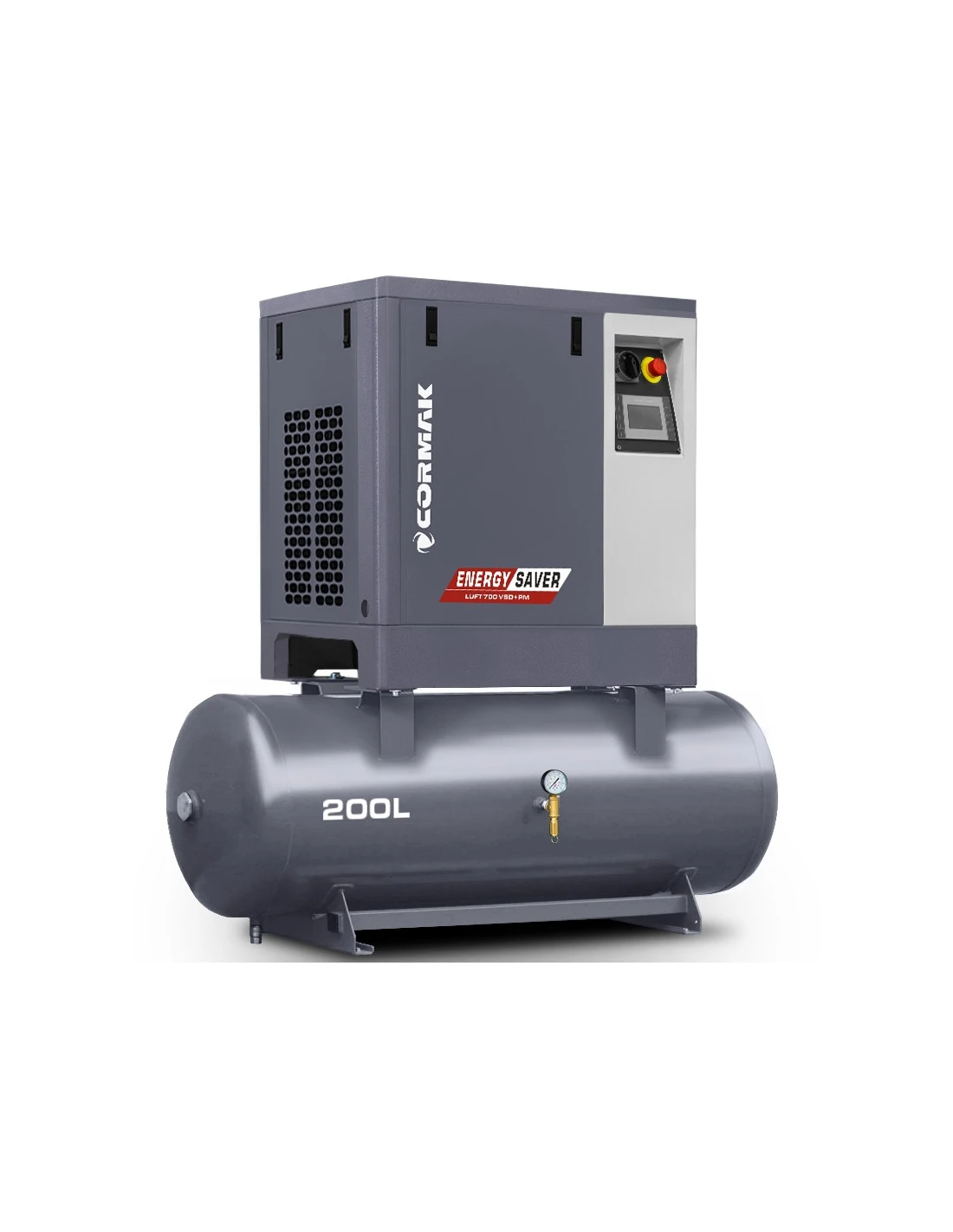

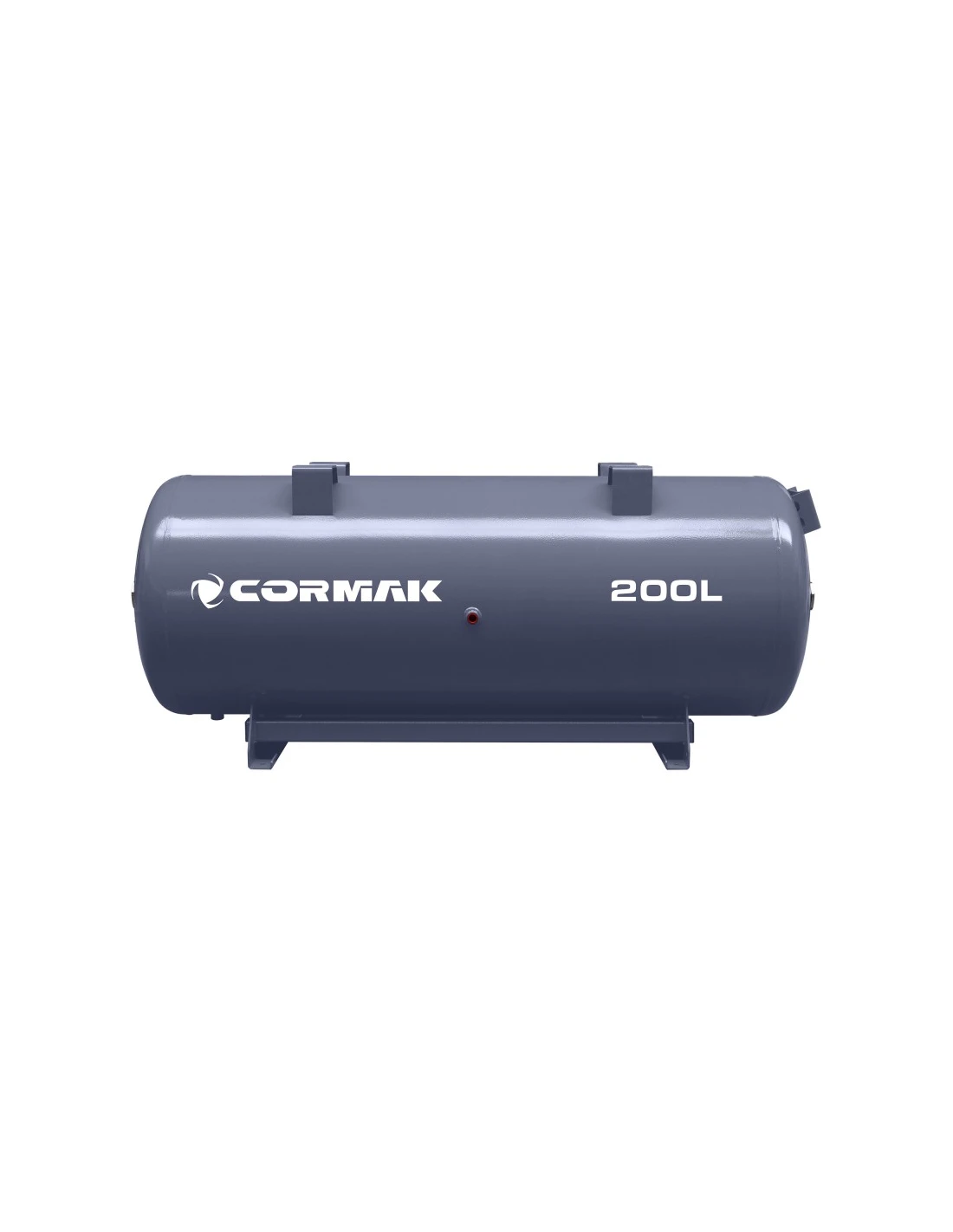

Šroubový kompresor na vodorovném zásobníku 200 l – LUFT 700 VSD+PM 5,5 kW 400 V – 650 l/min

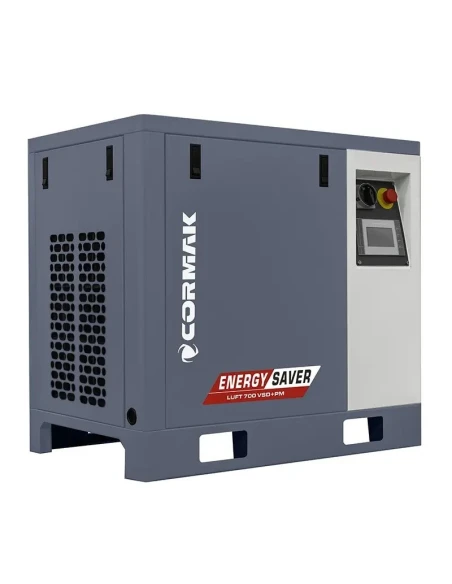

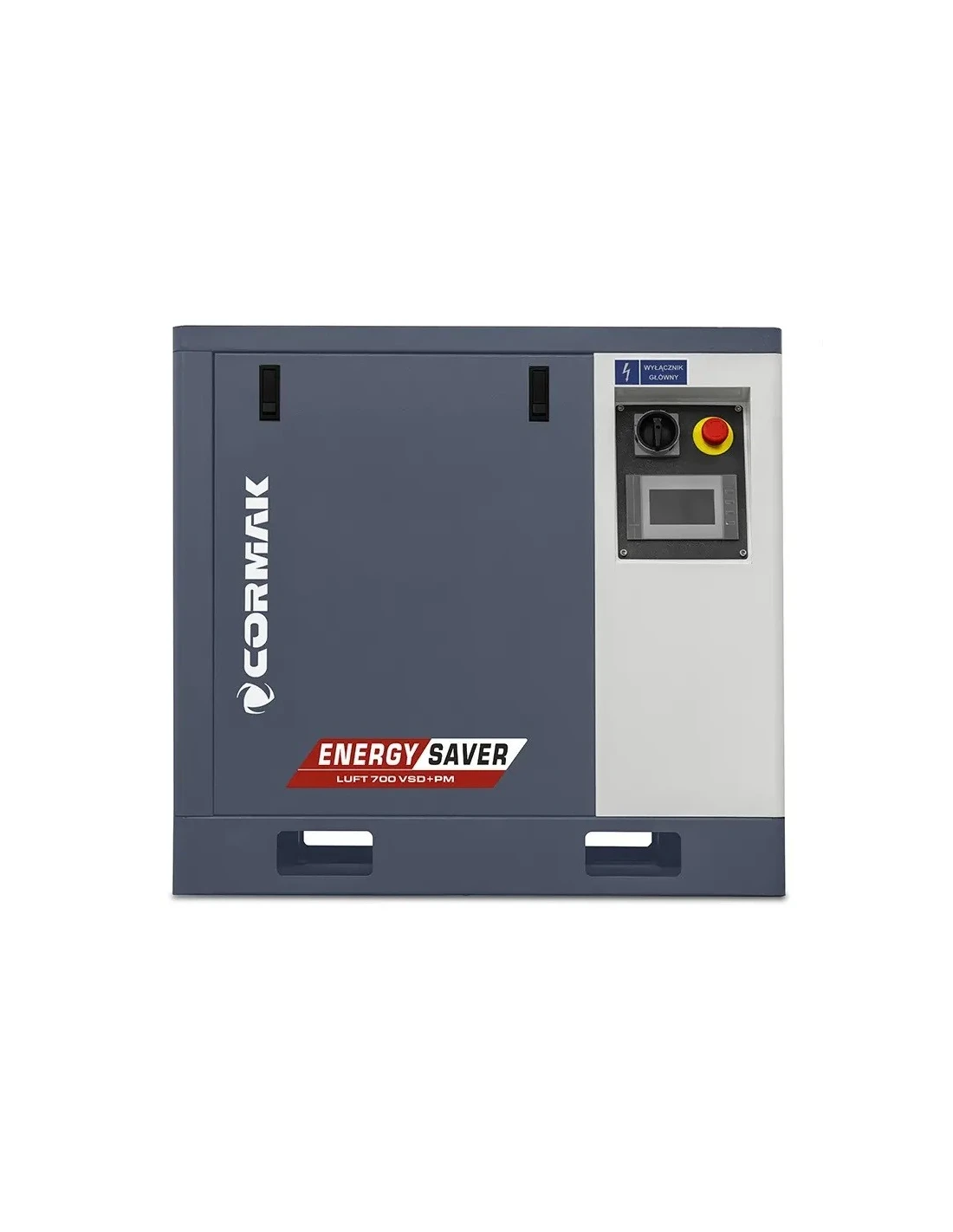

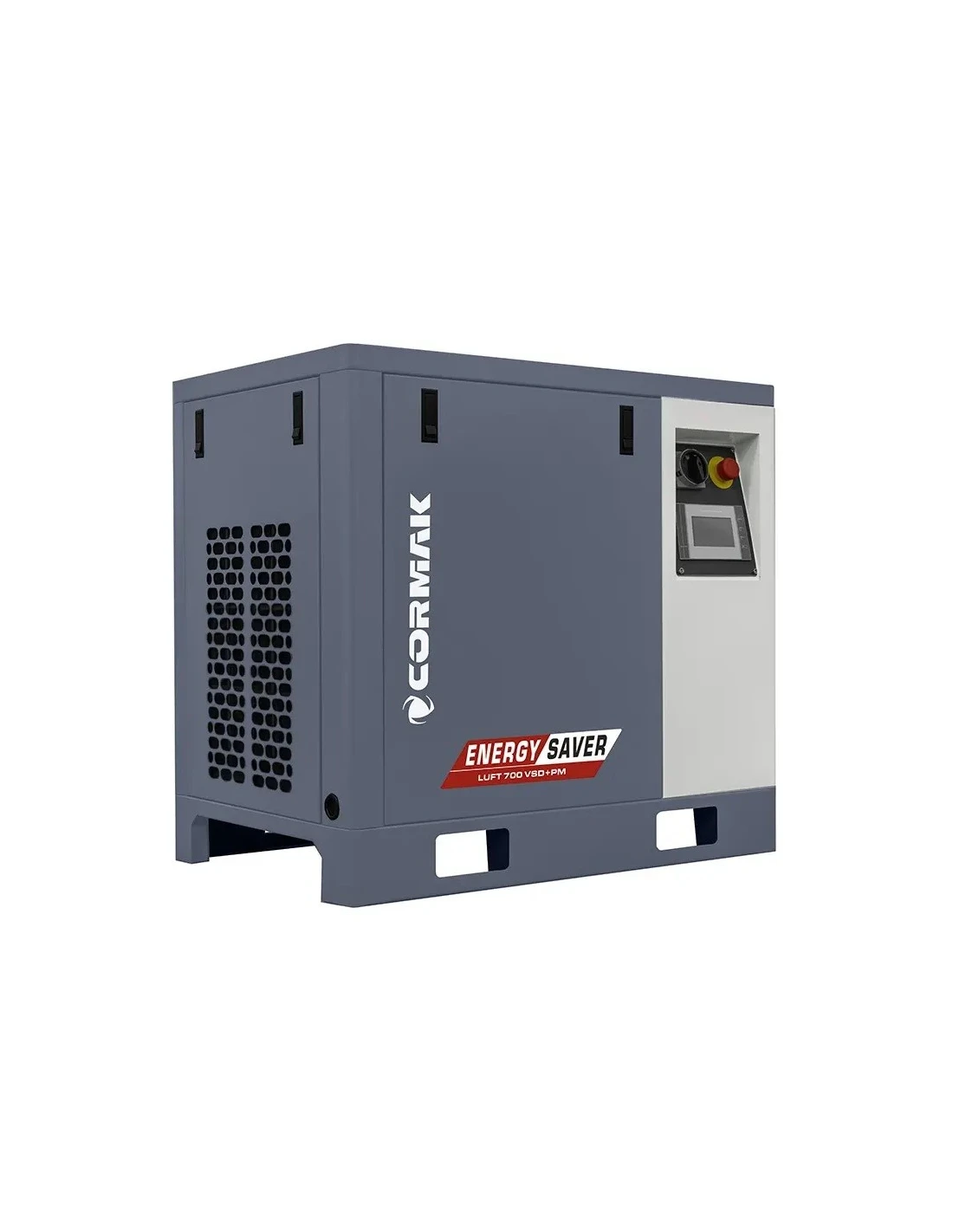

Šroubový kompresor CORMAK LUFT 700 VSD+PM/200 – kompaktní výkon pro váš podnik –ENERGY SAVER
Hledáte profesionální řešení pro napájení pneumatického nářadí v dílně, lakovně nebo na menší výrobní lince? Šroubový kompresor CORMAK LUFT 700 VSD+PM je vhodným řešením. Díky výkonu 5,5 kW a skutečnému průtoku až 690 l/min zajišťuje stálou dodávku stlačeného vzduchu potřebného pro efektivní provoz rázových utahováků, ofukovacích pistolí nebo lakovacího nářadí.
Tento model s napájením 400 V je navržen pro nepřetržitý provoz, a proto se uplatní v náročných podmínkách, například v menších dílnách, pneuservisech nebo řemeslných provozech. Šroubový kompresor CORMAK přispívá ke zvýšení pracovního komfortu díky tiššímu a stabilnějšímu provozu oproti hlučným pístovým kompresorům.
LUFT 700 VSD+PM se vyznačuje spolehlivým přímým pohonem, který eliminuje vznik vibrací a potřebu seřizování řemenového převodu. Toto osvědčené řešení zaručuje stabilní provoz a dlouhou životnost díky přímému přenosu výkonu z motoru na šroubový blok.
Maximální tlak vytvářený tímto šroubovým kompresorem činí 10 bar. Úplnou kontrolu nad provozními parametry zařízení zajišťuje intuitivní elektronický ovládací panel řady MAM, který poskytuje přístup ke klíčovým informacím o kompresoru a zvyšuje flexibilitu i kontrolu nad procesy.
✅ Tlak: až 10 bar | ✅ Průtok: až 690 l/min | ✅ Výkon: 5,5 kW | ✅ Napájení: 400 V
Řada Energy Saver – nová éra účinnosti
Řada Energy Saver představuje pokročilou sérii šroubových kompresorů navrženou s ohledem na výrazné snížení provozních nákladů. V prostředí, kde energie tvoří téměř 80 % nákladů na provoz systému stlačeného vzduchu, se tyto modely stávají standardem moderního průmyslu.
Klíčové vlastnosti těchto modelů
1. Technologie motorů s permanentními magnety (PM)
Většina kompresorů řady Energy Saver využívá motory Permanent Magnet. Oproti standardním indukčním motorům:
- dosahují účinnosti odpovídající třídě IE4, nebo dokonce IE5;
- udržují vysokou účinnost i při velmi nízkých otáčkách, zatímco standardní motory mimo svůj jmenovitý rozsah účinnost ztrácejí;
- jsou menší, lehčí a produkují méně tepla.
2. Pokročilé řízení frekvenčním měničem (VSD)
Základem řady Energy Saver je frekvenční měnič.
- Přizpůsobení aktuální potřebě: Kompresor nepracuje v režimu „všechno, nebo nic“ (zatížení/odlehčení). Pokud zařízení potřebuje pouze 30 % výkonu, kompresor sníží otáčky a spotřebuje úměrně méně energie.
- Eliminace chodu naprázdno: Klasické kompresory po naplnění zásobníku často ještě několik minut pracují, odebírají přibližně 25–30 % jmenovitého výkonu a nevyrábějí stlačený vzduch. Modely Energy Saver tento ztrátový proces téměř zcela eliminují.
3. Plynulý rozběh (Soft Start)
Díky frekvenčnímu měniči se zařízení plynule rozbíhá od 0 Hz. Nedochází tak k prudkým proudovým špičkám při spuštění, což:
- snižuje zatížení elektrické instalace v provozu;
- umožňuje častější spouštění a zastavování zařízení bez rizika přehřátí vinutí.
4. Skutečné úspory
V praxi umožňuje řada Energy Saver snížit spotřebu elektrické energie o 30 až 50 % ve srovnání s tradičními kompresory s konstantními otáčkami. Systém navíc udržuje velmi stabilní tlak v síti s přesností 0,1 bar, což je důležité pro přesná zařízení, například laserové řezací stroje.Delší životnost:Absence prudkých změn tlaku a teploty prodlužuje provozní životnost šroubového stupně.
Šroubové kompresory CORMAK – kvalita a účinnost
Šroubové kompresory CORMAK využívají inovativní a spolehlivá řešení určená pro náročné způsoby použití.
- Inovativní konstrukce: Kompresory jsou založeny na pokročilém technickém řešení a přesném zpracování. Robustní konstrukce doplněná moderními komponenty zajišťuje dlouhodobý a bezproblémový provoz v různých podmínkách.
- Optimalizace účinnosti: Díky technologii frekvenčního měniče VSD a inteligentním algoritmům přizpůsobuje LUFT 700 VSD+PM spotřebu energie aktuální potřebě stlačeného vzduchu. Výsledkem je výrazné snížení provozních nákladů při zachování maximálního výkonu.
- Osvědčený systém pohonu: Kompresor LUFT 700 VSD+PM využívá spolehlivý přímý pohon, který minimalizuje zatížení šroubového bloku a motoru a zajišťuje efektivní provoz i dlouhou životnost.
- Tichý provoz a pracovní komfort: Kompresory jsou navrženy s důrazem na nízkou hlučnost. Účinné systémy tlumení hluku a vibrací zajišťují komfortnější pracovní prostředí.
- Inteligentní řízení: Intuitivní elektronický ovládací panel řady MAM umožňuje přesné sledování parametrů, plánování kontrol a rychlou diagnostiku a zároveň zajišťuje stabilitu a ochranu klíčových součástí.
- Přizpůsobení potřebám: Kompresory CORMAK lze nakonfigurovat s doplňkovými systémy úpravy vzduchu podle specifických požadavků daného odvětví.
- Dynamický pracovní tlak: Automatická regulace tlaku zajišťuje, že kompresor dodává právě takové množství stlačeného vzduchu, jaké je v daném okamžiku potřeba, čímžstrong">maximalizuje energetickou účinnost a minimalizuje ztráty.
- Udržitelný provoz: Energeticky úsporné technologie použité v kompresorech snižují spotřebu energie a omezují dopad na životní prostředí.
CORMAK – technologie pro efektivní provoz
Hlavní výhody PM motorů s permanentními magnety
Motory s permanentními magnety (Permanent Magnet Motors – PM Motors) představují inovativní řešení elektrických pohonů a oproti tradičním indukčním motorům nabízejí řadu významných výhod.
- Vyšší energetická účinnost: Jde o jednu z hlavních výhod. PM motory nevyžadují přívod proudu do rotoru za účelem vytvoření magnetického pole, protože jej vytvářejí samotné permanentní magnety. Tím se eliminují energetické ztráty v rotoru, tedy ztráty jalového výkonu a Jouleovy ztráty, což vede k výrazně vyšší účinnosti, která často překračuje požadavky třídy IE4 Super Premium. Vysoká účinnost je zachována také v širokém rozsahu zatížení a otáček, zejména při nižších otáčkách.
- Vyšší účiník: PM motory se vyznačují vyšším účiníkem, což znamená, že při stejném užitečném výkonu odebírají ze sítě méně proudu. To snižuje zatížení celé elektrické instalace a náklady spojené s jalovou energií.
- Kompaktní konstrukce a vyšší výkon: Díky silnému a stálému magnetickému poli vytvářenému magnety mohou tyto motory poskytovat vyšší výkon v menší skříni. Jsou lehčí a kompaktnější než indukční motory srovnatelného výkonu, což je důležité tam, kde záleží na prostoru a hmotnosti, například u elektrických vozidel nebo v robotice.
- strong">Konstantní točivý moment a vysoká dynamika: PM motory mohou vytvářet konstantní točivý moment i při nízkých otáčkách a vyznačují se rychlou dynamickou odezvou. Nízká setrvačnost rotoru umožňuje rychlé změny otáček a přesné řízení, což je vhodné pro aplikace vyžadující přesné polohování, například CNC obráběcí stroje nebo průmyslové roboty.
- Široký rozsah regulace otáček: Díky možnosti využití strategie zeslabení magnetického pole mohou tyto motory pracovat ve velmi širokém rozsahu otáček při zachování vysoké účinnosti.
- Vyšší spolehlivost a životnost: Menší zahřívání, jednodušší konstrukce rotoru bez vinutí a nižší mechanické zatížení přispívají k delšímu a spolehlivějšímu provozu.
Frekvenční měnič VSD – klíč k optimalizaci provozu kompresoru
Frekvenční měnič je pokročilé elektronické zařízení, které mění způsob provozu šroubových kompresorů. Umožňuje plynule regulovat otáčky motoru kompresoru podle aktuální potřeby stlačeného vzduchu.
Hlavní výhody kompresorů vybavených frekvenčním měničem
- Výrazné úspory elektrické energie: Tradiční kompresory pracují na plný výkon nebo se vypínají a přebytečný vzduch se často vypouští. Frekvenční měnič umožňuje přesně přizpůsobit výrobu vzduchu jeho spotřebě. Kompresor pracuje pouze s aktuálně potřebným výkonem, čímž eliminuje chod naprázdno a ztráty způsobené cykly spuštění a zastavení. Podle profilu spotřeby vzduchu může úspora energie dosahovat 20–50 %.
- Stabilní tlak v rozvodu: Díky plynulé regulaci otáček motoru udržuje kompresor s frekvenčním měničem téměř konstantní tlak v rozvodu stlačeného vzduchu bez ohledu na kolísání odběru. To je důležité pro správnou funkci pneumatického nářadí a strojů, omezuje tlakové výkyvy a zvyšuje přesnost technologických procesů.
- strong">Snížení rozběhových proudů a zatížení sítě: Frekvenční měnič zajišťuje plynulý rozběh motoru a eliminuje vysoké proudové rázy vznikající při tradičním rozběhu hvězda–trojúhelník. Chrání tak elektrickou síť před přetížením a prodlužuje životnost motoru i dalších součástí.
- Prodloužená životnost součástí: Méně prudkých spuštění a zastavení spolu s provozem při optimálním zatížení výrazně omezuje mechanické opotřebení šroubového bloku, ložisek a motoru. To prodlužuje životnost celého kompresoru a snižuje náklady na údržbu.
- Tišší provoz: Při nižší potřebě vzduchu frekvenční měnič sníží otáčky motoru, a tím také hlučnost kompresoru. Zvyšuje se tak pracovní komfort ve výrobní hale nebo dílně.
- Vyšší flexibilita a přizpůsobení potřebám: Kompresor s frekvenčním měničem je vhodný pro provozy s proměnlivou spotřebou stlačeného vzduchu, která je typická pro většinu výrobních podniků. Efektivně pracuje při nízkém i vysokém zatížení.
- Pokročilé řízení a diagnostika: Moderní frekvenční měniče jsou integrovány s ovládacími panely a nabízejí rozšířené funkce sledování provozních parametrů, diagnostiky poruch, dálkového řízení a plánování údržby.
Kompresor s frekvenčním měničem přináší výrazné úspory energie a vyšší provozní spolehlivost. Toto řešení je vhodné pro podniky zaměřené na účinnost, dlouhou životnost a optimalizaci provozních nákladů.
Šroubový blok – srdce kompresoru
Vysoce kvalitní šroubové kompresory CORMAK, například model LUFT 700 VSD+PM, využívají technologicky vyspělé šroubové bloky, které určují jejich výkon a spolehlivost. Každý šroubový blok je navržen s důrazem na detail tak, aby vyhovoval požadavkům intenzivního provozu.
strong">Hlavní vlastnosti šroubových bloků v kompresorech CORMAK
- Moderní technologie a účinnost: Šroubové bloky zajišťují vysoký výkon a účinný provoz. Jejich konstrukce je zaměřena na maximální průtok při minimální spotřebě energie.
- Přesnost a kontrola: Díky pokročilým technickým řešením umožňují šroubové bloky přesně řídit proces výroby stlačeného vzduchu. Výsledkem je stabilní tlak a optimální provoz celého pneumatického systému.
- Odolnost a spolehlivost: Šroubové bloky použité v kompresorech CORMAK jsou navrženy pro dlouhou životnost. Robustní konstrukce a kvalitní materiály zajišťují spolehlivost i v náročných průmyslových podmínkách a minimalizují riziko prostojů a potřebu častých oprav.
Kompresor CORMAK využívá technologii vycházející z dlouholetých zkušeností v oboru a průběžného vývoje, což přispívá ke zvýšení výkonu a produktivity provozu.

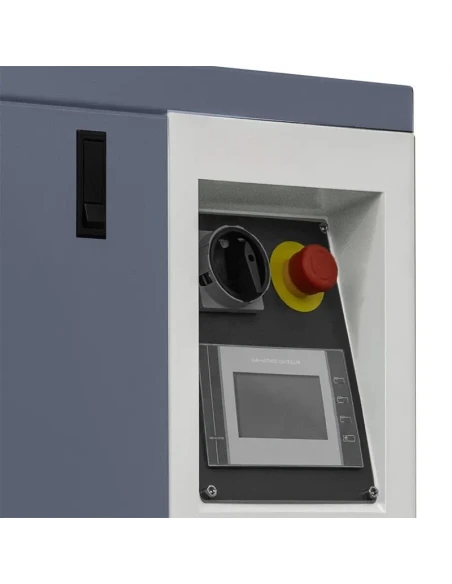

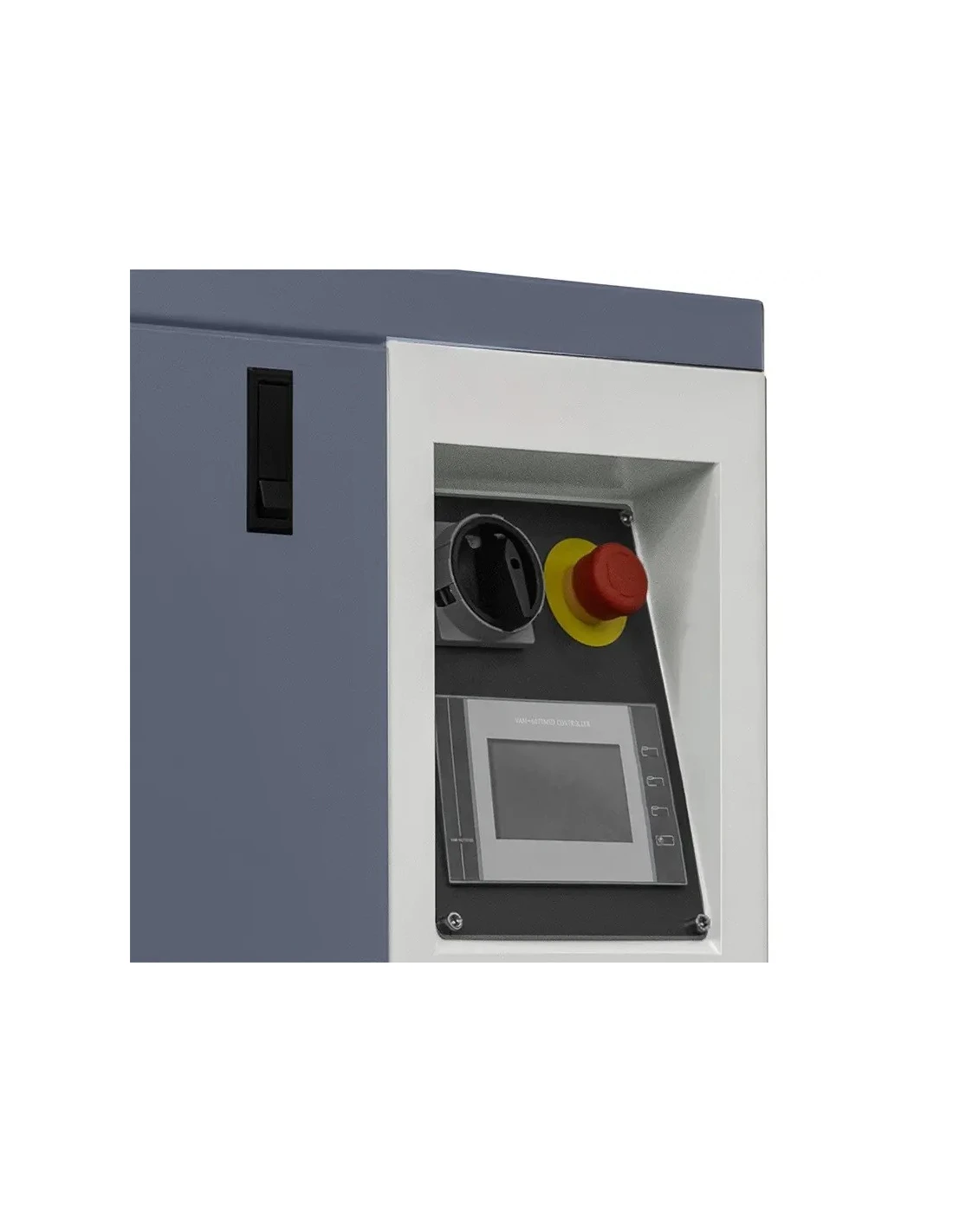

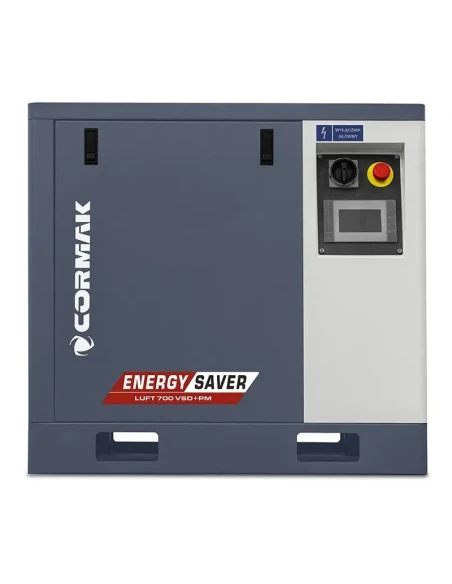

Intuitivní ovládací panel CORMAK – úplná kontrola provozu
U šroubových kompresorů CORMAK, například modelu LUFT 700 VSD+PM, je důležitým prvkem pro zajištění spolehlivosti a optimalizaci provozu pokročilý ovládací panel řady MAM. Tento řídicí systém je navržen pro efektivní správu systému stlačeného vzduchu a umožňuje průběžné sledování i rychlou reakci na změny provozních parametrů.
Funkce ovládacího panelu CORMAK
- Komplexní sledování: Panel umožňuje průběžně sledovat všechny klíčové provozní parametry kompresoru, například tlak, teplotu nebo provozní stav.
- Snadná změna nastavení: Díky intuitivnímu rozhraní může uživatel snadno měnit nastavení a provozní parametry podle aktuálních potřeb systému.
- Okamžitá upozornění: Řídicí jednotka rychle reaguje na provozní události. Při výskytu nesrovnalostí, například poruchy nebo potřeby kontroly, zobrazí na displeji odpovídající upozornění.
Ovládací panel CORMAK umožňuje přesnou správu systému stlačeného vzduchu a přispívá ke stabilnímu a efektivnímu provozu.
Kompletní dokumentace pro UDT
Kompletní dokumentace umožňuje registraci kompresoru u polského Úřadu technického dozoru (UDT), pokud je tato registrace vyžadována.
Dokumentace obsahuje
- prohlášení o shodě;

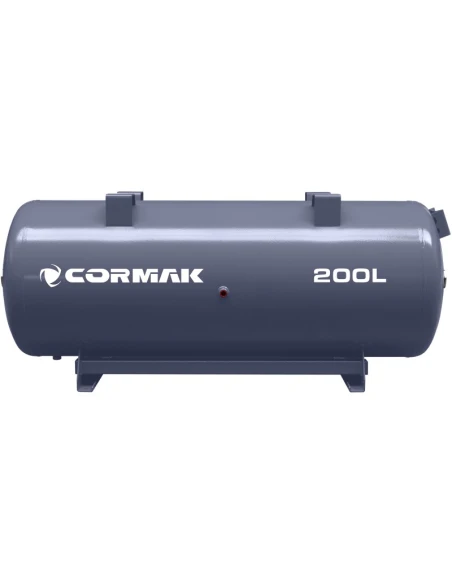

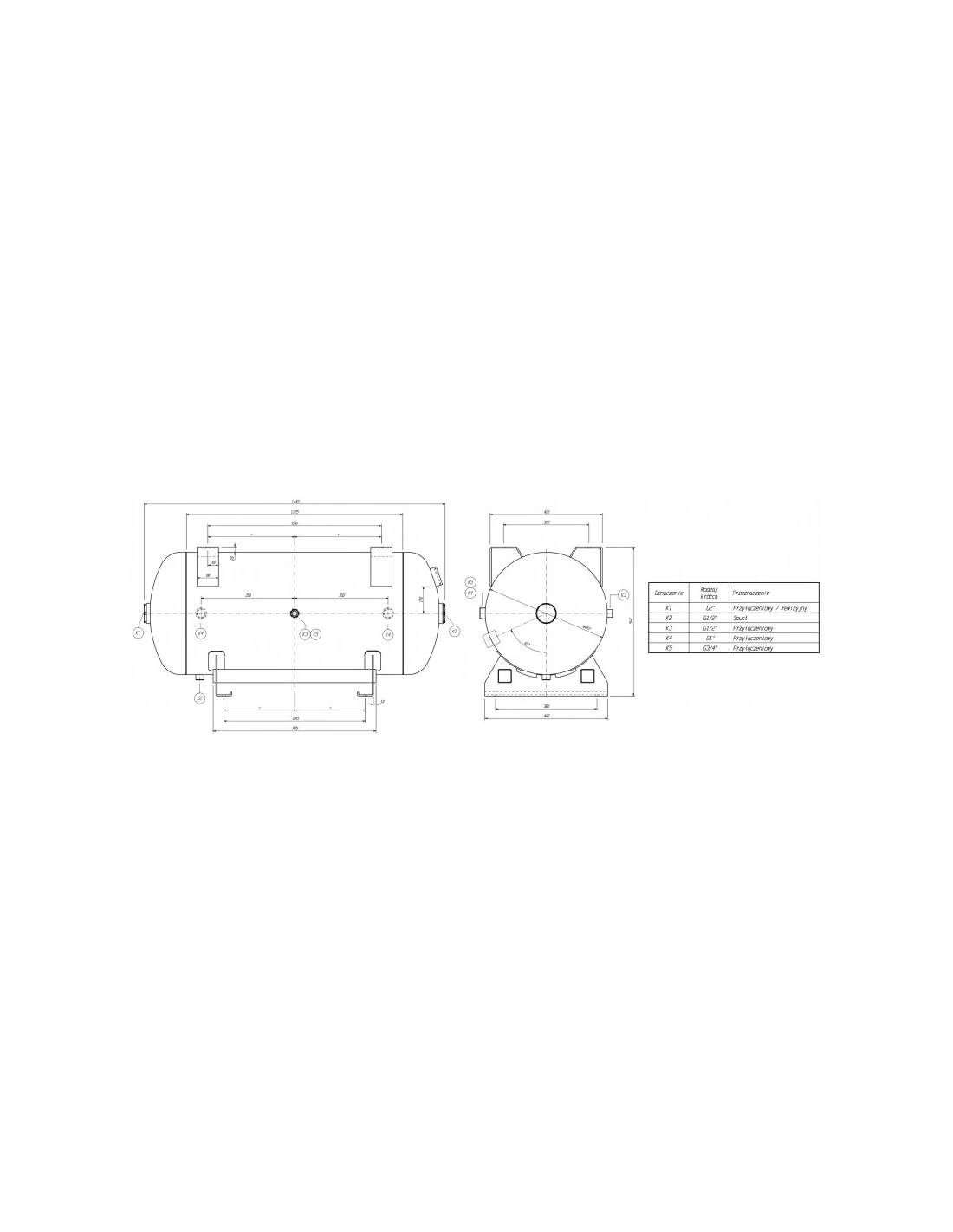

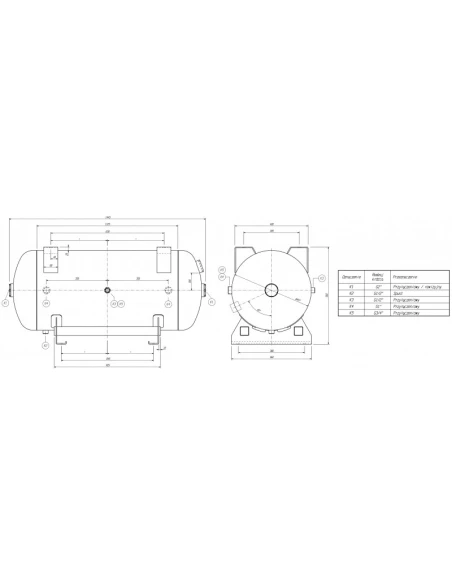

- certifikát zásobníku včetně technického výkresu;
- certifikát pojistného ventilu;
- návod k obsluze v polském jazyce.
Technické parametry
|
| Výkon motoru | 5,5 kW / 7,5 KM |
| Napětí | 400V/50Hz |
| Výkon při 0-6 bar | průměrně 690 L/min |
| Výkon při 6 bar | 690 L/min |
| Výkon při 8 bar | 650 L/min |
| Výkon při 10 bar | 650 L/min |
| Průměr výstupního hrdla (G) | 1/2" |
| Rozměry se zásobníkem | 1445 x 600 x 1400 mm |
| Hmotnost | 160 kg |
Možnosti doplňkového vybavení
Pro lepší přizpůsobení zařízení specifickým podmínkám provozu lze kompresor volitelně vybavit následujícími funkcemi:
- Vzdálené sledování a řízení (Wi-Fi): Volitelný interní internetový modul umožňuje připojení ke cloudu. Poskytuje přehled o provozním stavu zařízení a umožňuje kompresor vzdáleně ovládat z libovolného místa.
- strong">Integrace se systémy řízení (RS485 / Modbus RTU): Volitelný komunikační port umožňuje připojit kompresor k počítači nebo profesionálním systémům správy budov (BMS) a zajistit pokročilé sledování i archivaci technických údajů.
- Kaskádový provoz (Master): Zařízení lze nakonfigurovat pro provoz v kaskádovém systému jako nadřazenou jednotku (Master), což je vhodné při rozšiřování infrastruktury stlačeného vzduchu.
- Bezobslužný provoz: Automatický restart po výpadku napájení omezuje prostoje ve výrobě a potřebu ručního zásahu obsluhy.
- Flexibilní časový plán: Integrované hodiny umožňují přesně nastavit sedmidenní provozní plán přizpůsobený výrobnímu cyklu.
- Kontrola spotřeby: Vestavěný elektroměr umožňuje přesně sledovat spotřebu elektrické energie a optimalizovat provozní náklady.
- Vyšší bezpečnost: Vestavěný akustický výstražný systém okamžitě upozorní na výskyt nesrovnalostí a umožní rychlou reakci.
