CNC frézka C2131 ATC (2100x3200) automatická výměna nástroje

CNC frézka C2131 ATC (2100x3200) automatická výměna nástroje

Name: CNC frézka C2131 ATC (2100x3200) automatická výměna nástroje
Brand: Cormak
SKU: CK.2606
Price: 895659 CZK
Availability: InStock

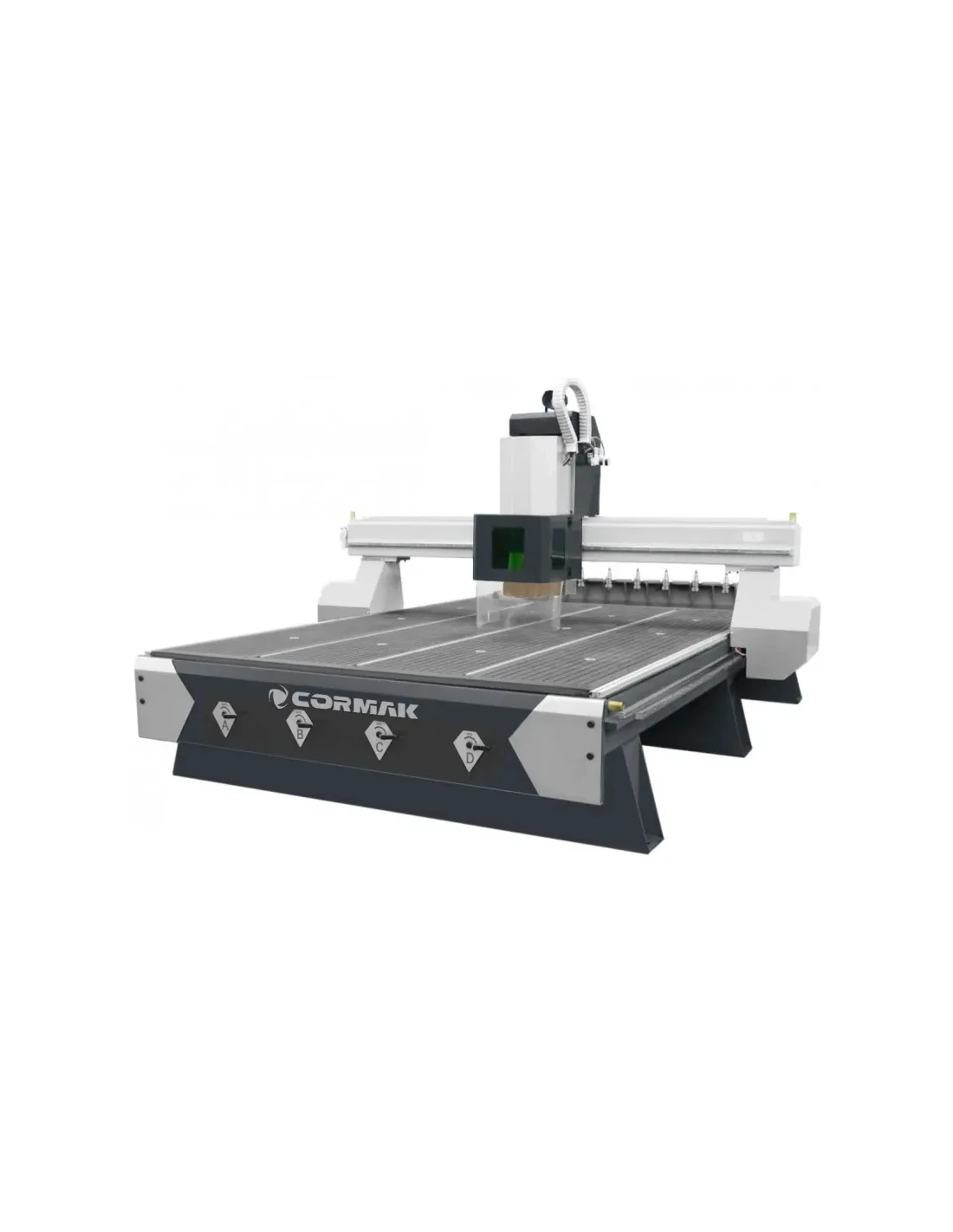

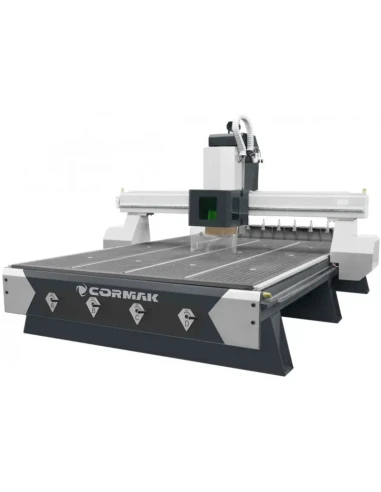

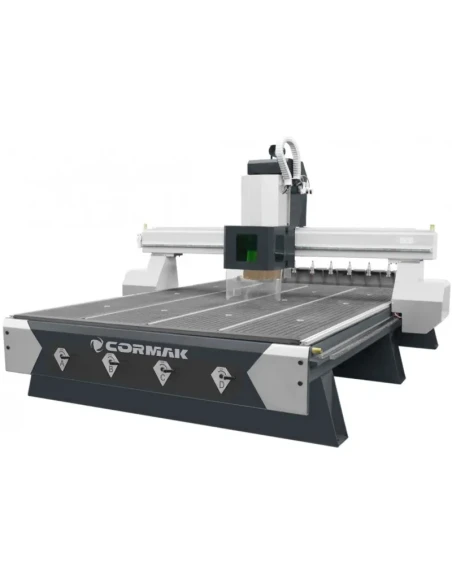

CORMAK C2131 ATC PREMIUM (2100 x 3200 mm) je dynamický a přesný frézovací plotter založený na komponentách světových výrobců, vhodný pro nejnáročnější úkoly, který se skvěle osvědčuje v průmyslové výrobě. Díky použité technologii se můžeme označit za jednoho z lídrů na českém trhu.

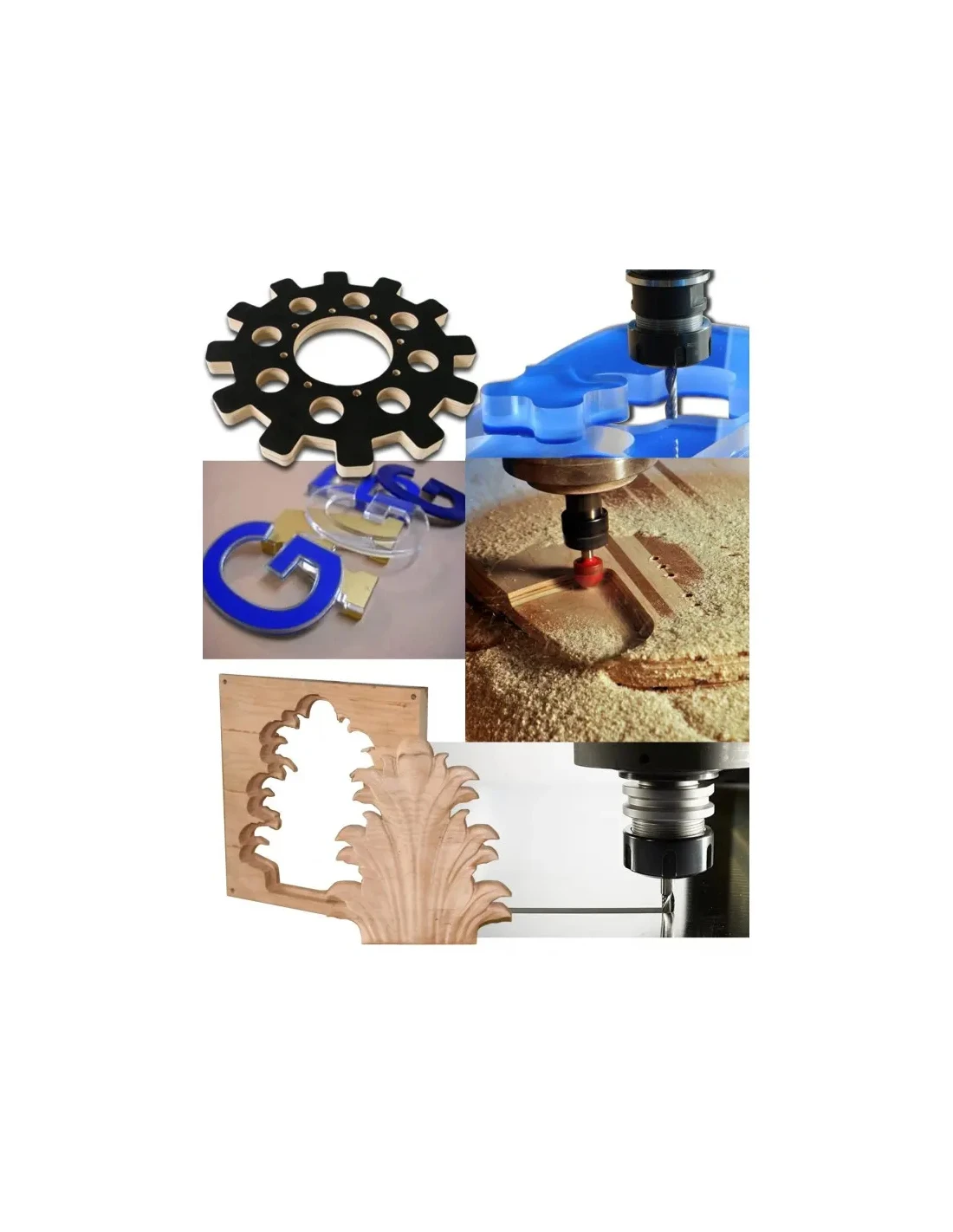

Stálá kontrola kvality a použité komponenty v konstrukci stroje zajišťují vysokou kvalitu zpracování materiálů jako: dřevo, dřevotřískové desky, MDF, OSB, PVC, HPL, překližky, plexisklo, dibond, karbon, alucobond.

Volbou naší nabídky získáte stroj splňující očekávání v rozumném rozpočtu a podporu v každé fázi investice.

Ke každému stroji školení v sídle CORMAK v ceně!

895 659 Kč

S DPH

Popis

```html

Popis stroje

1. Pracovní stůl

Sekční stůl se ČTYŘMI nezávislými vakuovými sekcemi, vyrobený z pevných a odolných desek HPL,
Každá sekce má otvory, do kterých je přiváděn podtlak z vakuové pumpy pomocí systému trubek,
Hlavní otvory ve vakuovém stole mají zátky, které umožňují upevnění různých formátů materiálů,
Povrch pracovního stolu je pokryt sítí kanálků, které umožňují rovnoměrné rozložení podtlaku po celé ploše,
Má drážky umožňující také ruční upevnění materiálu

2. Vřeteno HQD

Bezkartáčové vřeteno renomovaného výrobce vysoké třídy s výkonem 9 kW, napájené měničem, s ochranou proti přetížení.
Frézovací elektrovřeteno vybavené inovativním systémem chlazení VZDUCHEM.
Přizpůsobeno pro automatickou výměnu nástrojů, což zkracuje čas zpracování eliminací zastávek spojených s ruční výměnou frézy.
Automatizace umožňuje využití všech nástrojů v procesu výroby bez nutnosti kalibrace a zastavení výrobního cyklu

3. Pohon

Energeticky úsporné pohony vysoké třídy Servo pohony Leadshine s výkonem 1500W a vysokým držením momentu (Dvojitý na ose Y)

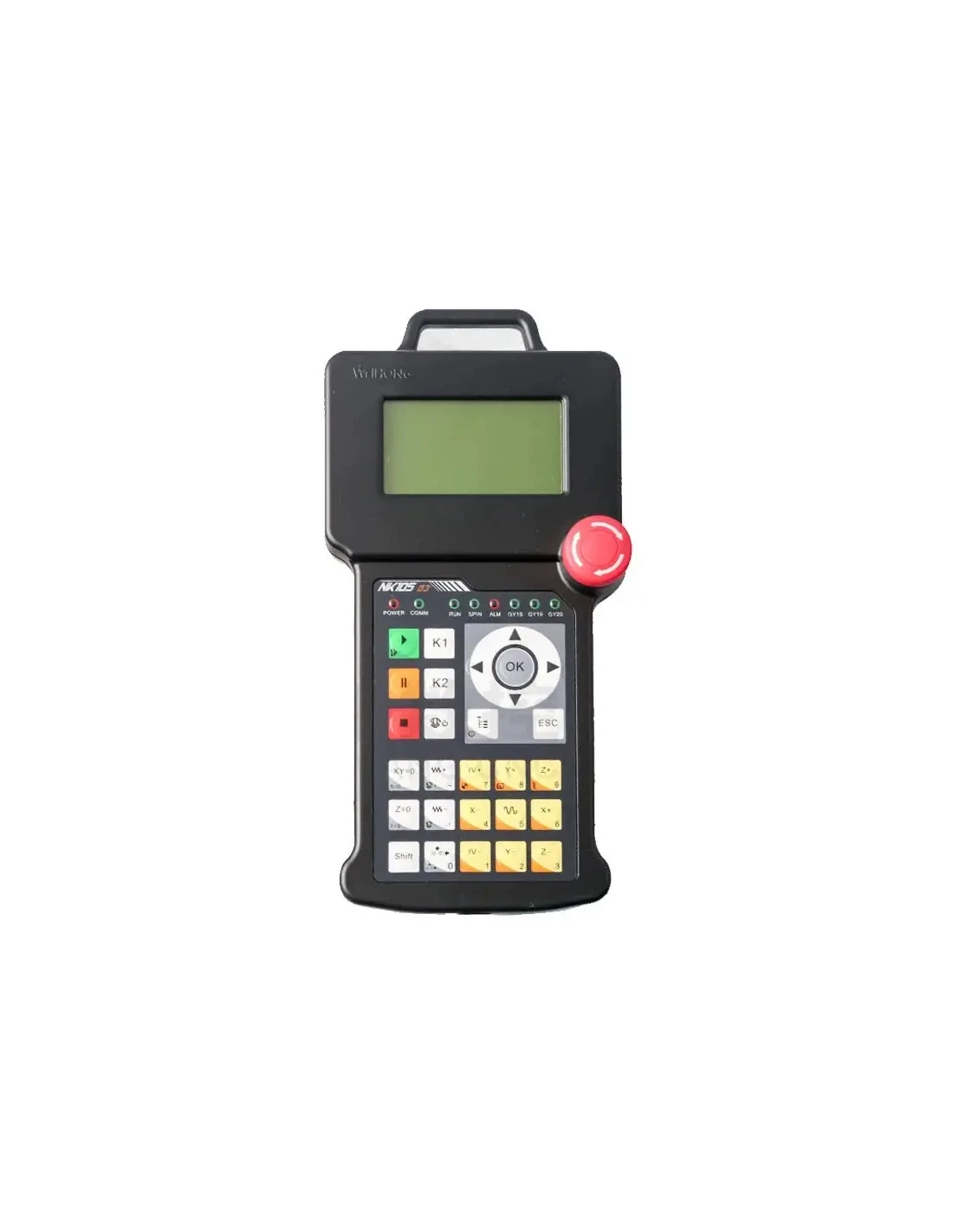

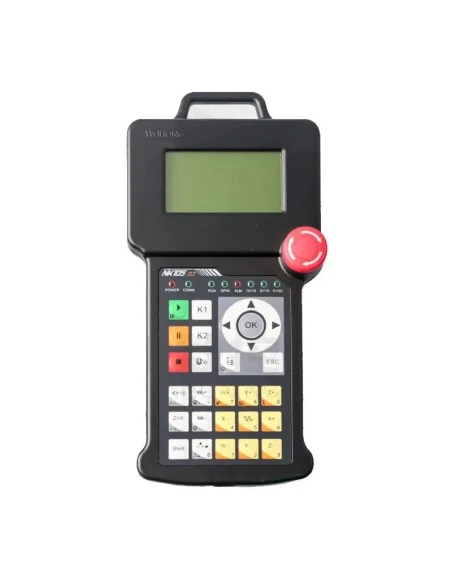

řízené digitálním ovladačem NK-105 G3 zajišťují vynikající kvalitu zpracování při zachování vysokých pracovních rychlostí v jednotlivých směrech.
Bezkartáčové servo motory pohánějící osy X, Y přenášejí pohon pomocí vysoce kvalitních planetových převodovek.
Osa Z, kde je klíčová přesnost polohování, je poháněna zesíleným kuličkovým šroubem.
Pohyb brány podél os X a Y probíhá prostřednictvím vodicích lišt HIWIN a šikmých ozubených kol, které zajišťují dlouholetý bezporuchový provoz, jsou vyrobeny z vysoce kvalitní tvrzené a kalené oceli.
Profesionální trapézové lišty značky HIWIN použité ve všech osách podléhají kontrole shody a testovací postupy jsou prováděny v každé fázi montáže.
Centrální bezúdržbový systém mazání nejdůležitějších pohyblivých částí: vozíků a kuličkového šroubu. To umožňuje úsporu času a ochranu nejdůležitějších pohyblivých komponentů.

4. Konstrukce

Konstrukce posuvné brány je vyrobena z litinového odlitku, který dosahuje úžasné tuhosti a velmi dobře absorbuje vibrace vznikající během zpracování.
Pevná konstrukce stolu, vyrobená z žebrované oceli, vylučuje vznik vibrací během výrobního procesu.

5. Sklad 8 nástrojů + senzor měření nástroje

Stroj je vybaven 8pozicovým lineárním skladem nástrojů, sadou kuželů ISO30 a pouzdry ER32
V sadě držáky: ISO30 a pouzdra pro upevnění nástrojů o rozměrech:
1/2" - 6 ks; 1/8" - 2 ks; 3-4mm - 2 ks; 5-6mm - 4 ks; 7-8mm - 2 ks; 9-10mm - 2 ks.
Každá CNC frézka je vybavena přesným senzorem výšky nástroje osy Z, který eliminuje čas na úpravy měření po každé výměně nástroje.

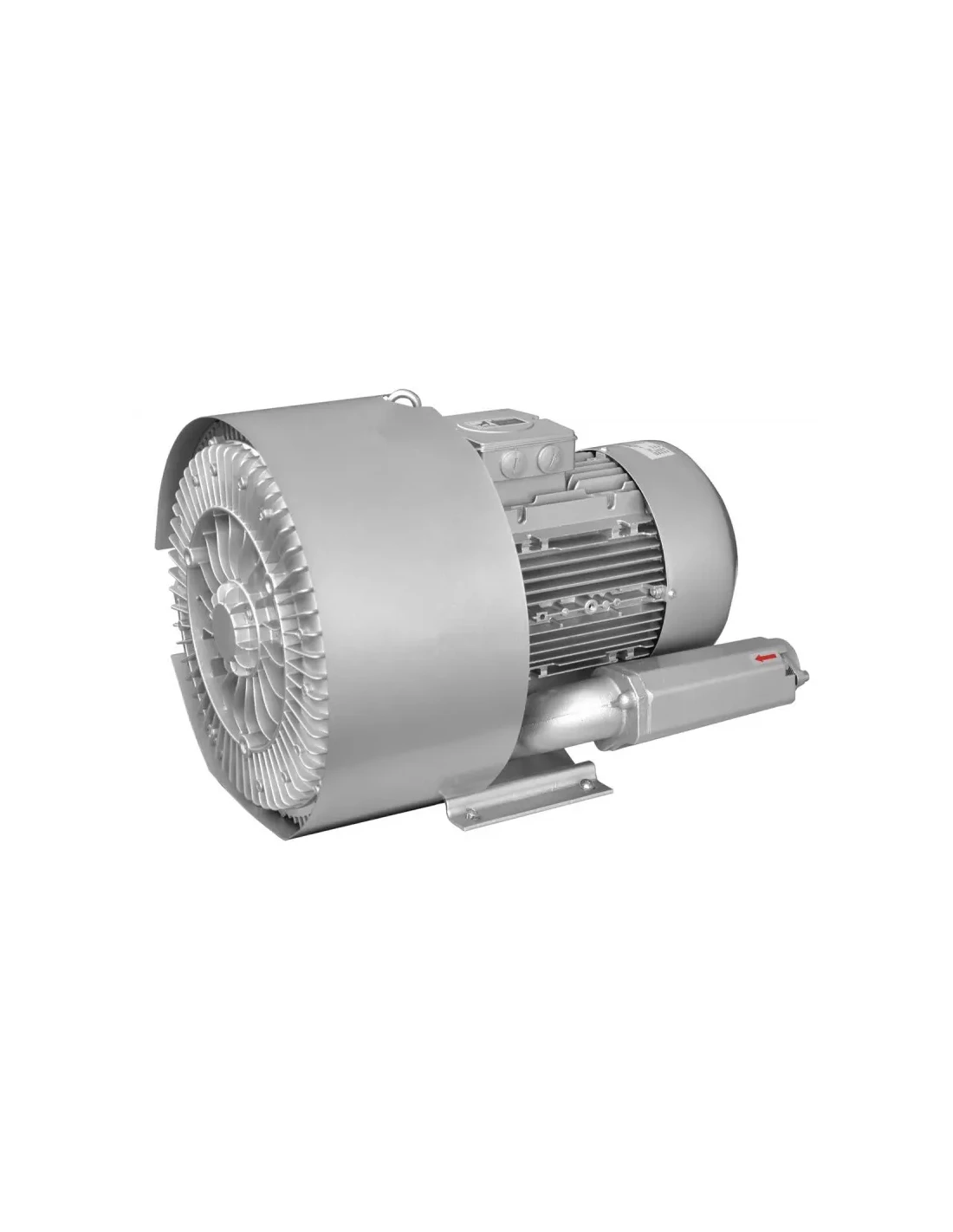

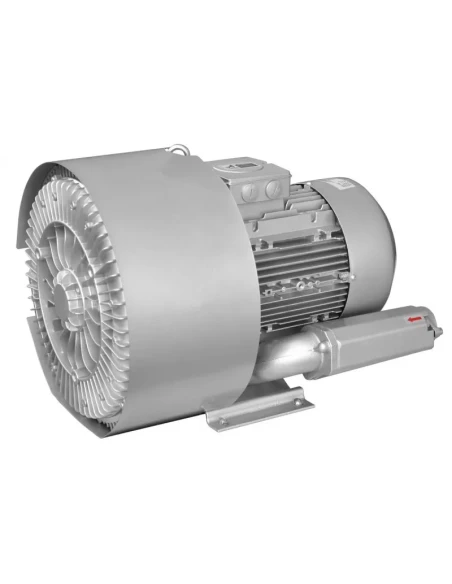

6. Vakuová pumpa (volitelně) a odsávací noha

Použití vakuové pumpy výrazně zvyšuje sílu upnutí zpracovávaných dílů na stole stroje, čímž se materiál nepohybuje.
4 nezávislé vakuové sekce.
Pneumaticky poháněná odsávací noha umístěná u vřetena umožňuje připojení jakéhokoli odsávače třísek, zachovávající čistotu zpracování, bezpečnost a zároveň přesnost práce.

Nabízíme obráběcí stroje s pravým CE EU DTR - certifikované nejlepšími v EU.

Výběrem značky CORMAK volíte přesnost zpracování a dlouhou životnost, klid a bezpečnost pro sebe nebo své zaměstnance.

Nehledáme externí firmy, máme vlastní servis (záruční/pozáruční služby/školení/spuštění/prezentace strojů) v naší centrále CORMAK

Technické parametry

Pracovní plocha	2100x3200 mm
Osa Z	300 mm
Konstrukce	Rameno - litinový odlitek / stůl - svařovaná ocel
Pohony	Servo pohony Leadshine s výkonem 1500W
Stůl	T-drážkový / hybridní
Výkon vřetena	9 kW
Vřeteno	HQD chlazené vzduchem (volitelně olejová mlha)
Otáčky vřetena	od 6000 do 24000 ot/min
Napájení	400 V, stlačený vzduch min. 8 bar
Přesnost repropozice	0,01 mm
Liniové ložiska	trapézové lišty, vozíky Hiwin
Upevnění materiálu	vakuové, hybridní
Pumpa	vakuová 2x7,5 kW (volitelně)
Software	UCanCAM V13 v české verzi (volitelně)
Rozměry	4070 x 2870 x 1900 mm
Hmotnost	2050 kg

Stroj je vybaven funkcí zapamatování poslední dráhy G-kódu. V případě poruchy nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu.

Vybavení

Vřeteno chlazené vzduchem, prémiová verze
Servo pohony Leadshine s výkonem 1500W
Zvýšená brána v ose Z na 300mm
Vakuový stůl - 4 nezávislé vakuové sekce + T-drážkový stůl pro ruční upevnění materiálu
Senzor měření nástroje v sadě
Nástroje, sada pouzder, vyrovnávací nohy, odsávací noha a další příslušenství
Řízení NK-105 G3
Stroj vybaven funkcí zapamatování poslední dráhy G-kódu (V případě poruchy nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu.
Startovací sada nástrojů: frézy, vrtáky, držáky

Software SimCNC (volitelně)

software v českém jazyce
rychlý průmyslový počítač uzavřený v těsné skříni
doživotní licence na SimCNC s možností aktualizace
díky softwaru podporovanému prostředím Windows 10 máme možnost navrhovat a psát programy během práce na jednom pracovišti
možnost instalace programu UCANCAM na stejném pracovišti a zpracování programů na tomto pracovišti, čímž klient šetří čas a rychlost práce

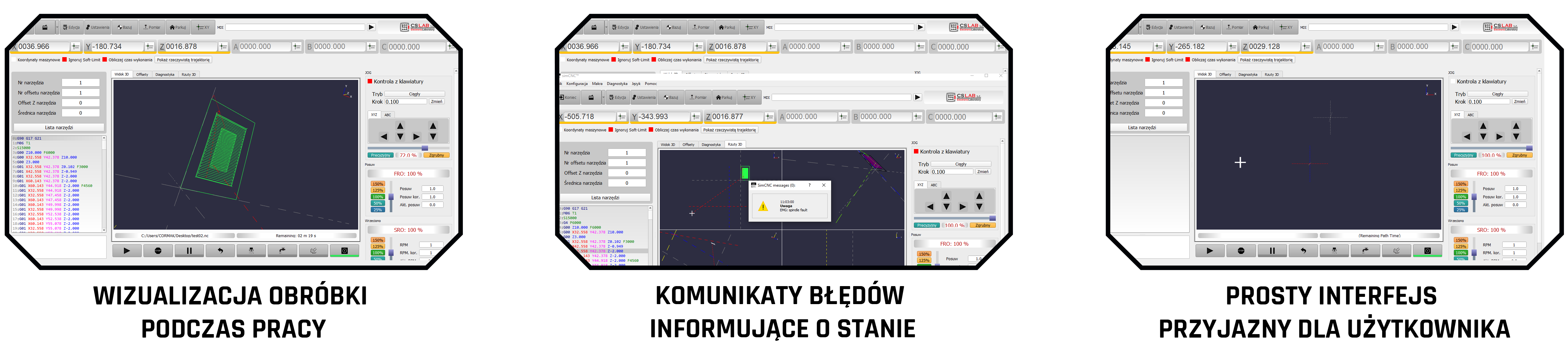

vizualizace zpracování během práce
Stroj vybaven funkcí zapamatování poslední dráhy G-kódu (V případě poruchy nebo přerušení napájení začne pracovat od posledního bodu bez ztráty času a materiálu.
vizualizace zpracování během práce
chybové hlášky informující o stavu
jednoduché uživatelsky přívětivé rozhraní zobrazující základní parametry a umožňující rychlé provádění operací
rychlá makra pro provedení měření nástroje pomocí jednoho tlačítka

nowy sterownik CSMIO.png

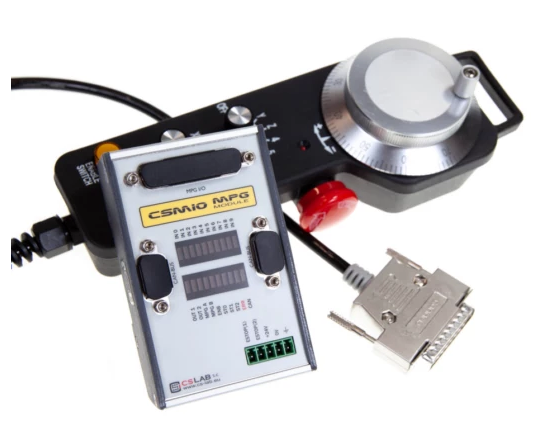

Nový ovladač CSMIO (volitelně)

velké možnosti rozšíření
český výrobce
řízení spolu se softwarem SimCNC umožňuje plynulé řízení rychlosti vřetena, což umožňuje lepší kontrolu procesu obrábění
možnost zapnutí vřetena ve 2 směrech
možnost přidání MPG pro usnadnění operací nastavení (cena nákupu navíc 1512 Kč/brutto)

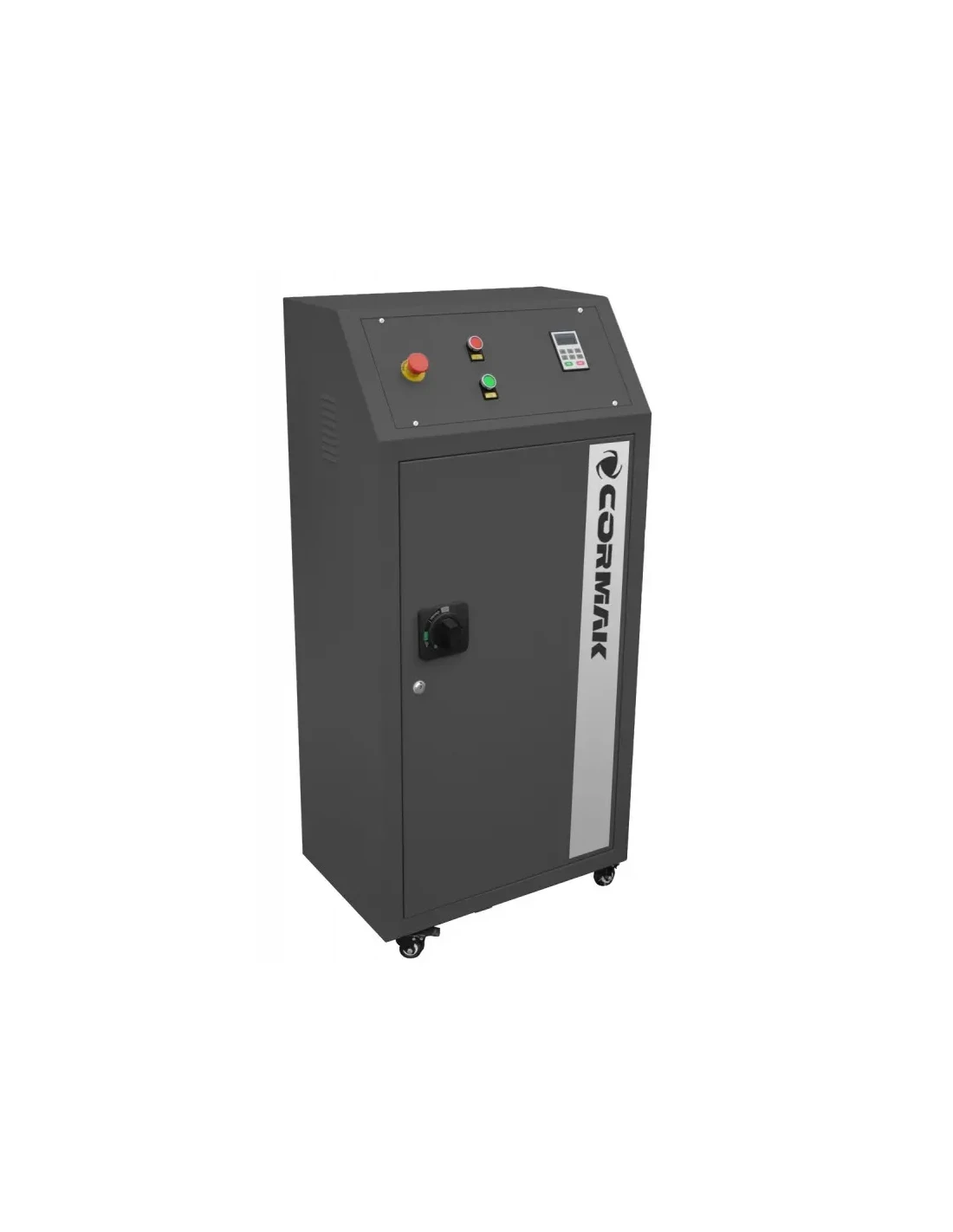

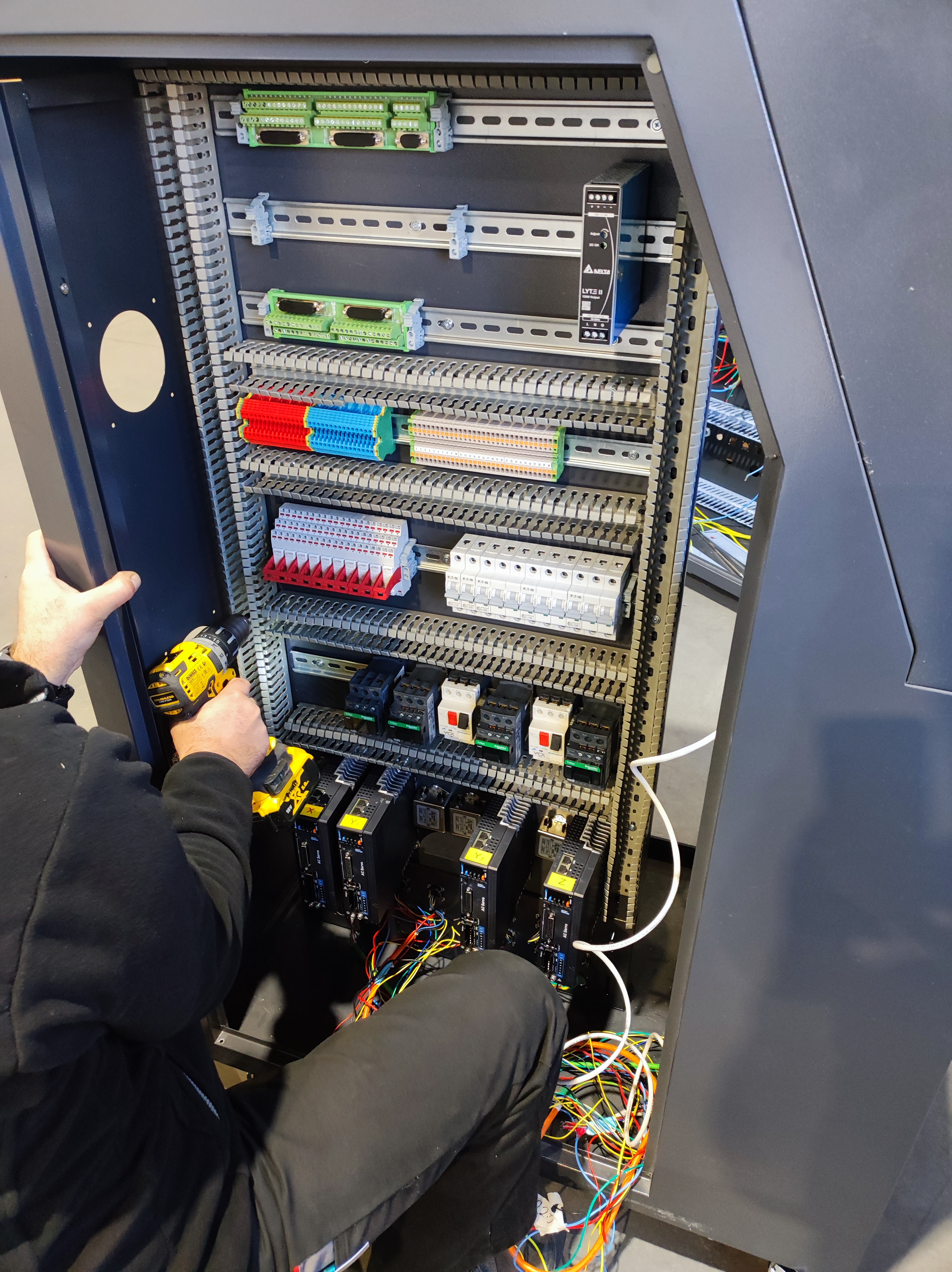

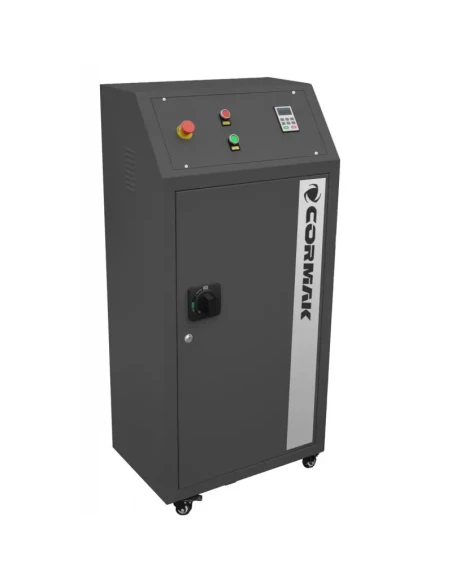

Řídící skříň (volitelně)

skříň vyrobená a konfigurovaná kompletně v ČR
komponenty: WIELAND, EATON, Schneider, Delta, Relpol
integrovaný LCD monitor


VOLITELNÉ VYBAVENÍ:	CENA NETTO
Software UCanCAM V13 v české verzi	1 190,00 zł
Software UCanCAM V13 PRO v české verzi	3 190,00 zł
Spuštění a školení v sídle zákazníka	3 500,00 zł
Vakuová pumpa 5.5 kW	4 900,00 zł
Vakuová pumpa 7.5 kW	5 600,00 zł
Bezpečnostní bariéry v souladu s CE (cena za 1 stranu)	600,00 zł
Světelné závěsy - laserové v souladu s CE	6 300,00 zł
Prodloužení záruky o 12 měsíců - náklady +15% k čisté ceně zařízení
Prodloužení záruky o 24 měsíců - náklady +30% k čisté ceně zařízení
Prodloužení záruky o 36 měsíců - náklady +45% k čisté ceně zařízení
