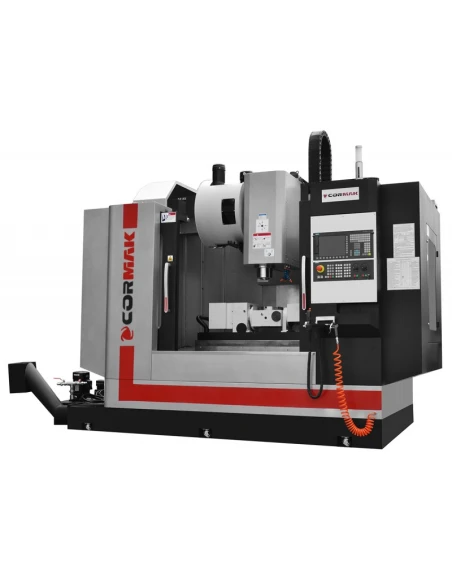

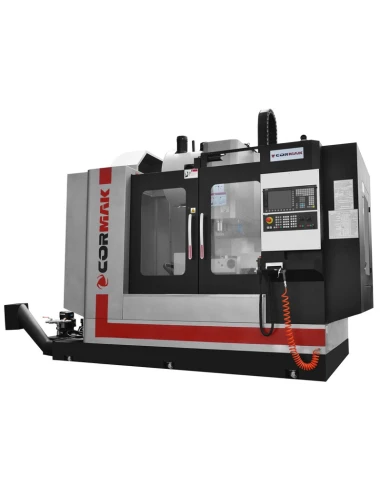

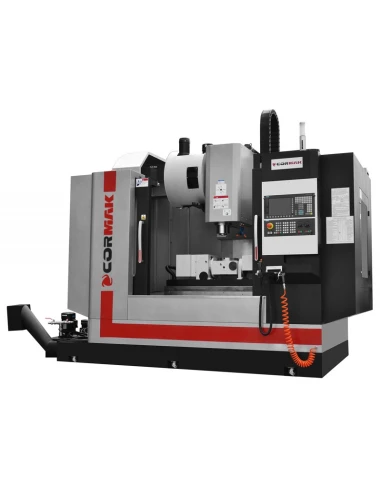

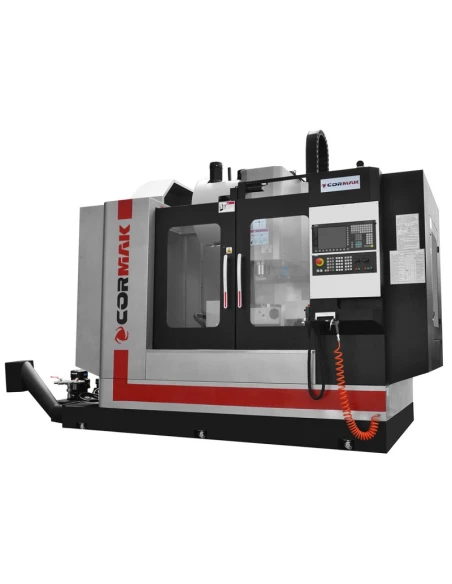

Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os
Obráběcí centrum MILL 1200 - 5 os

Obráběcí centrum MILL 1200 - 5 os

7 340 919 Kč
S DPH

Popis

Popis stroje

  • Nejvyšší kvalita sklíček pro všechny osy
  • čtyřkolejnicový vodicí systém v loži stroje pro vysoké zatížení stolu
  • Masivní těleso stroje s širokým uspořádáním kalených a broušených pravoúhlých vedení
  • Hermetická pracovní komora pro bezpečnou práci
  • Maximální přesnost díky 3-osým tažným šroubům

Vybavení

  • Řízení SIMENS SINUMERIK 828
  • PŘÍSTROJ NA SKLADOVÁNÍ NÁŘADÍ
  • Lineární sklíčka HIWIN
  • Ložiska FAG
  • Ložiska FAG

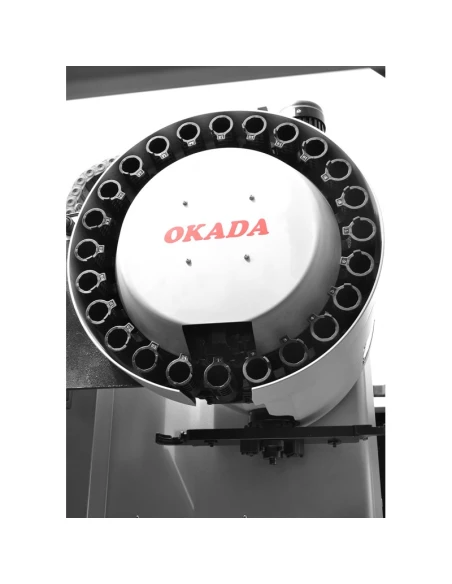

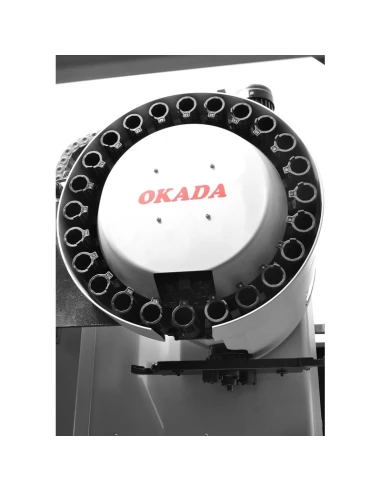

  • MAGAZÍN 24 NÁSTROJE

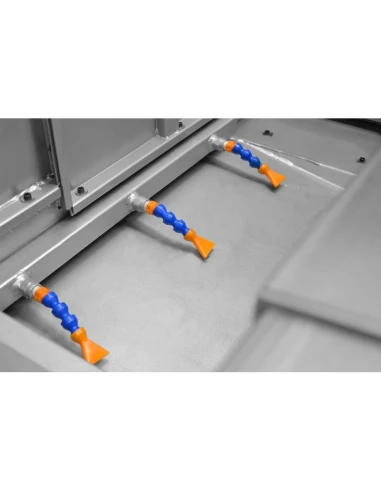

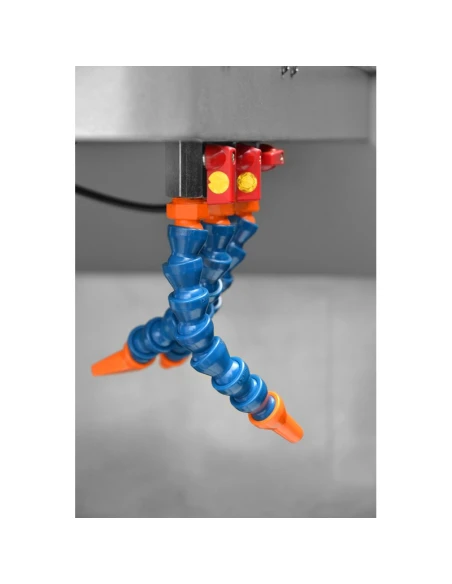

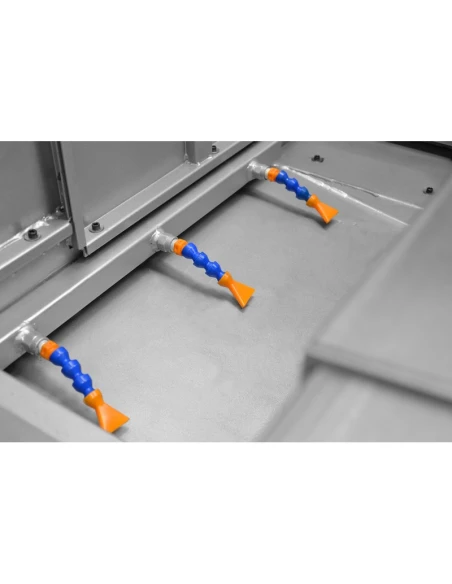

  • KOVOVÉ CHLADIČE

Video prezentace

Detaily produktu

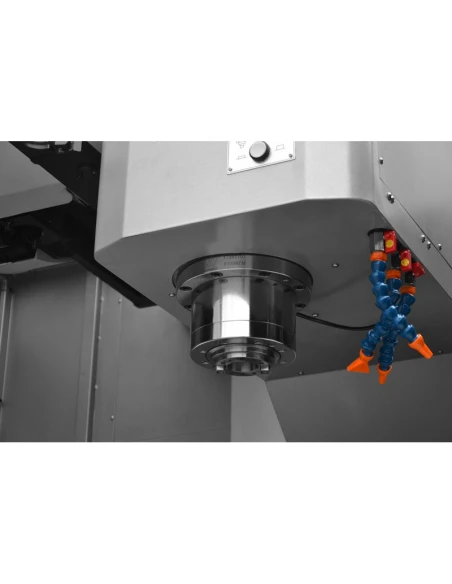

KONCOVKA VŘETENE
BT40
HMOTNOST
300 kg
300 kg
8200 kg
8200 kg
CELKOVÝ VÝKON
24 kW
24 kW
ROZMĚRY
3250 x 2500 x 2600 mm
3250 x 2500 x 2600 mm
ROZMĚRY STOLU
1200 x 620 mm
1200 x 620 mm
PŘESNOST POLOHOVÁNÍ
±0.012 mm
±0.012 mm
RYCHLOPOSUV
24/24/18 m/min
HLAVNÍ MOTOR
15 kW
15 kW
POSUV
1200 x 600 x 600 mm
1200 x 600 x 600 mm
NOSNOST STOLU
1000 kg
1000 kg
Vedení
X,Y lineární sklíčka Z tvrzená sklíčka
VZDÁLENOST VŘETENE OD STOLU
150-750 mm
VZDÁLENOST OD VŘETENE KE SLOUPU
660 mm
MAXIMÁLNÍ OTÁČKY VŘETENE
6000 obr/min
6000 obr/min
RYCHLOST ŘEZNÉHO POSUVU
2,5-6000 mm/min
KAPACITA ZÁSOBNÍKU
24
MAX. PRŮMĚR NÁSTROJE
150 mm
150 mm
MAX. DÉLKA NÁSTROJE
300 mm
300 mm
MAX. VÁHA NÁSTROJE
15 kg
DOBA VÝMĚNY NÁSTROJE
7 sek.
VÝKON MOTORU OSY
1,8/1,8/3 kW
1,8/1,8/3 kW
POTŘEBNÝ TLAK VZDUCHU
5 Mpa
PŘESNOST OPAKOVATELNOSTI
±0.005 mm
±0.005 mm

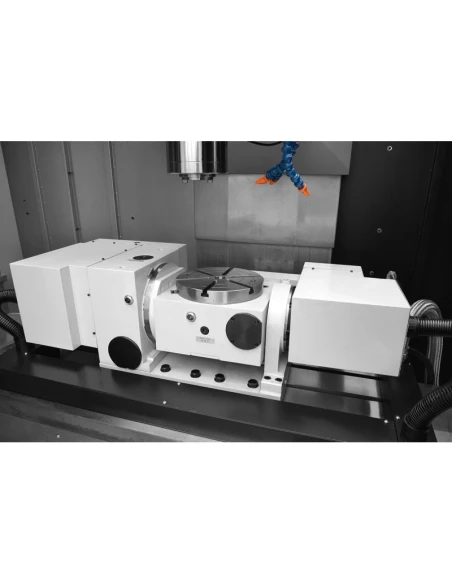

PRŮMĚR KOTOUČE
250 mm
250 mm
T-DRÁŽKY
12 mm
MAX. ZATÍŽENÍ VE SVISLÉ POLOZE STOLU
100 kg
MAX. ZATÍŽENÍ PŘI JAKÉMKOLI NASTAVENÍ STOLNÍHO KOTOUČE
75 kg
75 kg
MAX. RYCHLOST KOTOUČE
10 obr/min
10 obr/min
VÝKON SERVOMOTORU OTÁČEJÍCÍHO STOLEM
1 kW
1 kW
VÝKON SERVOMOTORU NAKLÁPĚJÍCÍHO STŮL
2,1 kW
ROZSAH NAKLÁPĚNÍ
105°
105°
PŘESNOST POLOHOVÁNÍ OTOČNÉ OSY
15 Sek.
15 Sek.
OPAKOVATELNOST OTOČNÉ OSY
±2 Sek.
±2 Sek.
PŘESNOST NAKLÁPĚCÍ OSY
45 Sek.
OPAKOVATELNOST NÁKLONOVÉ OSY
±3 Sek.
VEDENÍ
X,Y prowadnice liniowe Z prowadnice hartowane
VZDÁLENOST VŘETENE OD STOLKU
150-750 mm
VZDÁLENOST OD VŘETENE KE SLOUPKU
660 mm
RYCHLOST POSUVU PŘI ŘEZÁNÍ
2,5-6000 mm/min
VELIKOST ZÁSOBNÍKU
24
MAX. HMOTNOST NÁSTROJE
15 kg
ČAS VÝMĚNY NÁSTROJE
7 sek.
PRACOVNÍ TLAK VZDUCHU
5 Mpa
T-drážky
12 mm
MAX. ZATÍŽENÍ VE SVISLÉ POLOZE STOLNÍHO KOTOUČE
100 kg
VÝKON SERVOMOTORU NAKLÁPĚJÍCÍHO STOLEM
2,1 kW
PŘESNOST OSY NAKLÁPĚNÍ
45 Sek.
OPAKOVATELNOST OSY SKLONU
±3 Sek.
Cormak
CK.878
100 ks
