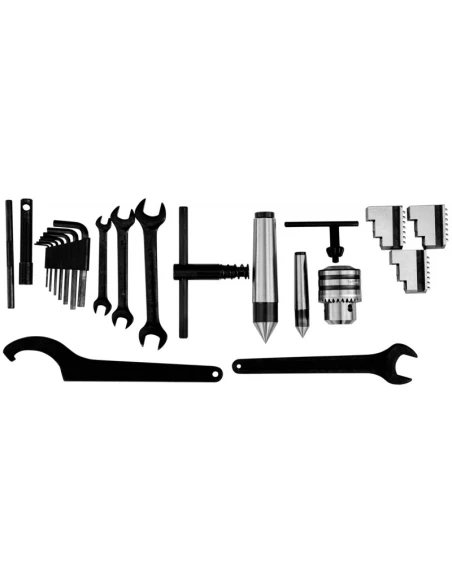

Popis stroje

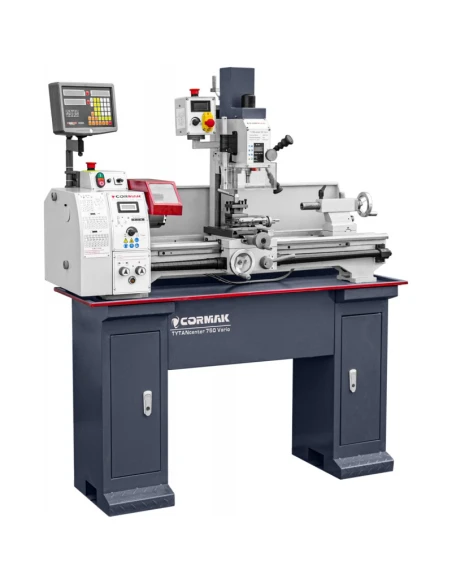

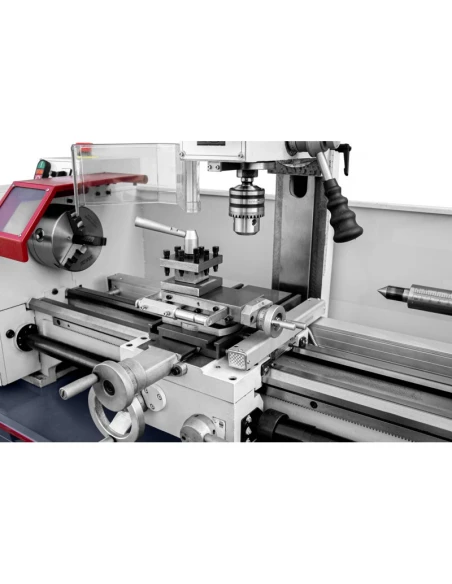

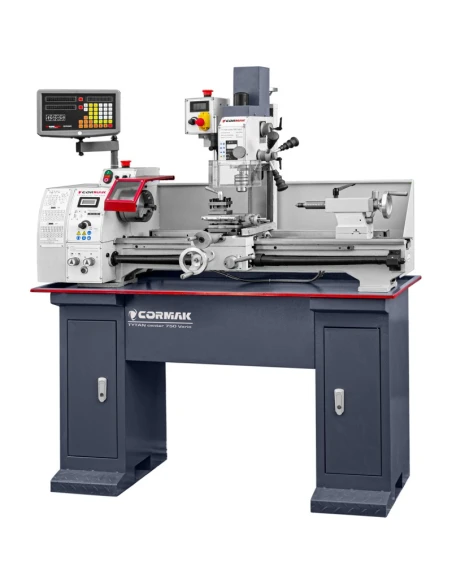

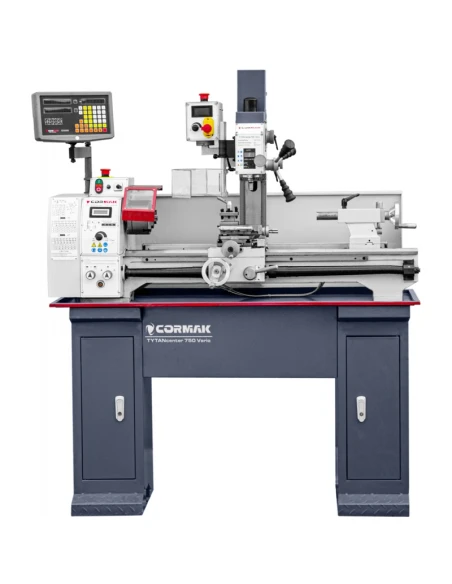

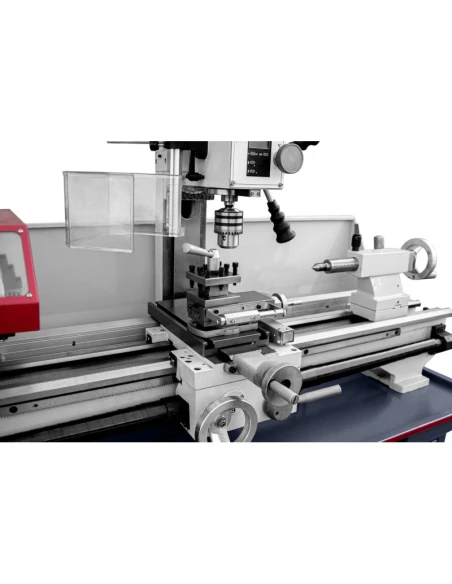

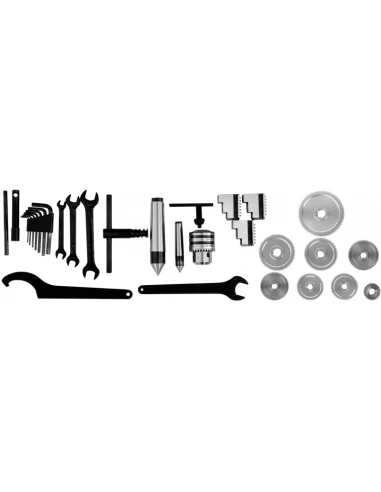

Konstrukce stroje kombinuje dva stroje - soustruh a frézku. Každý stroj má samostatný motor s plynulou regulací otáček, což může výrazně zkrátit dobu nastavení parametrů a kalibrace. Soustružnicko-frézovací stroj je vhodný pro výrobu dílů se složitými konfiguracemi bez nutnosti opětovné instalace na jiný stroj - což má pozitivní vliv na dobu obrábění a výroby. Stroj má širokou škálu použití, počínaje ostřením dílů, frézováním drážek a konče mimoosým a úhlovým vrtáním.

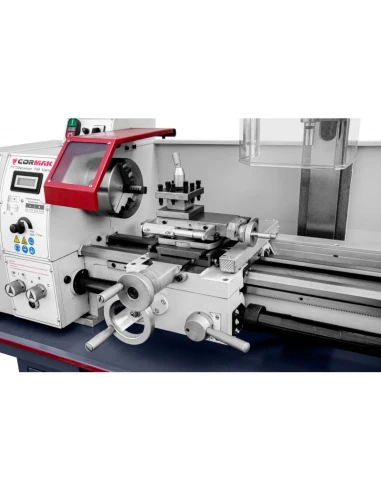

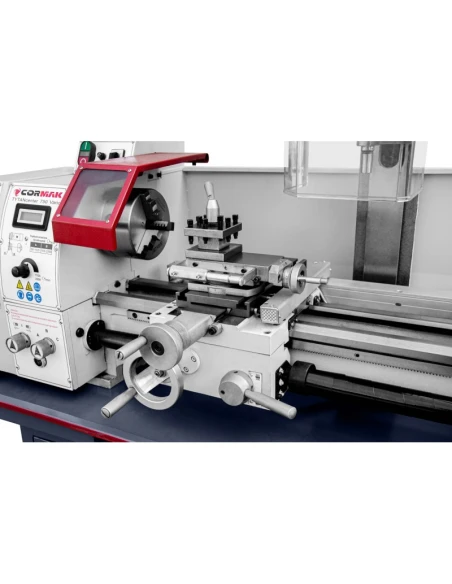

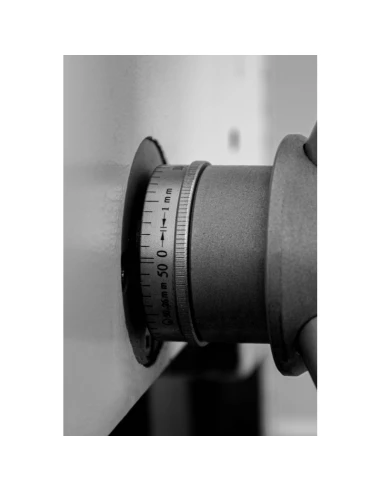

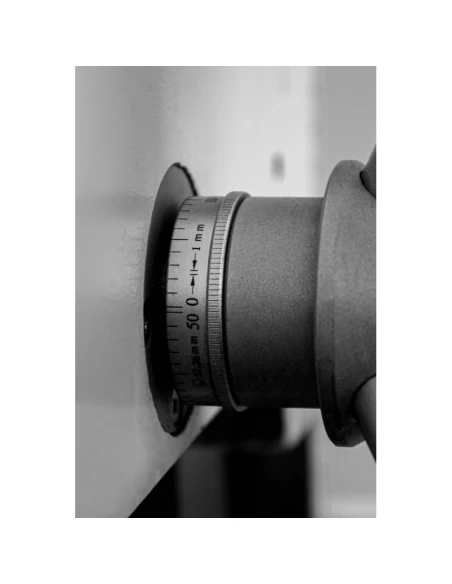

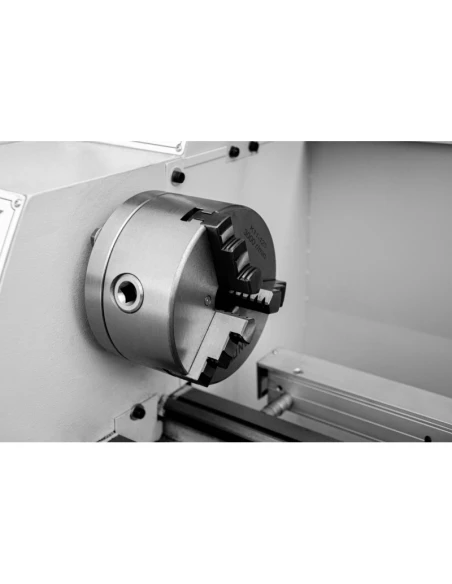

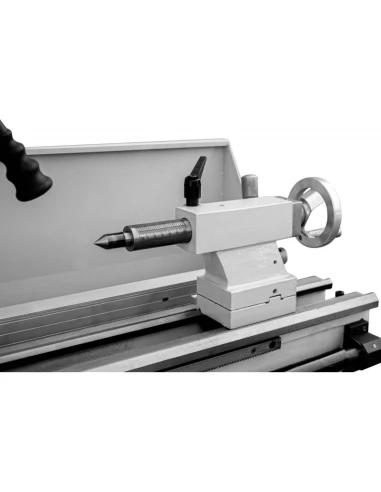

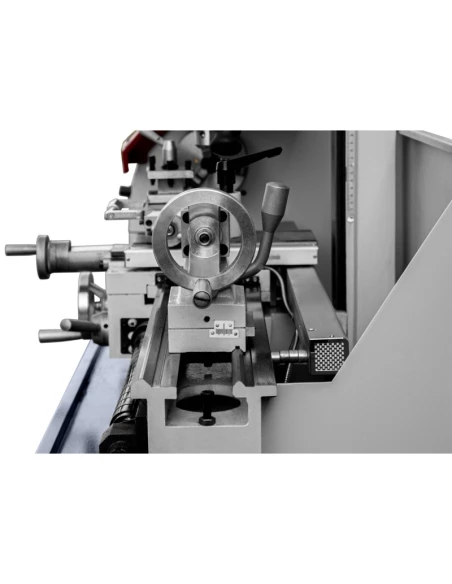

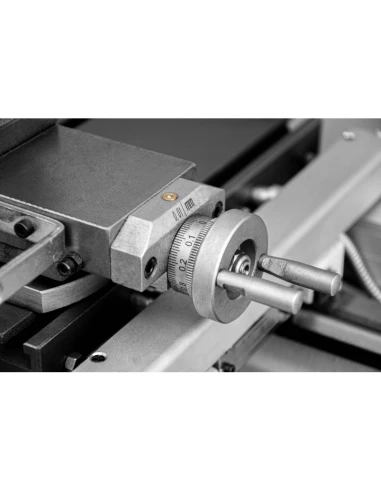

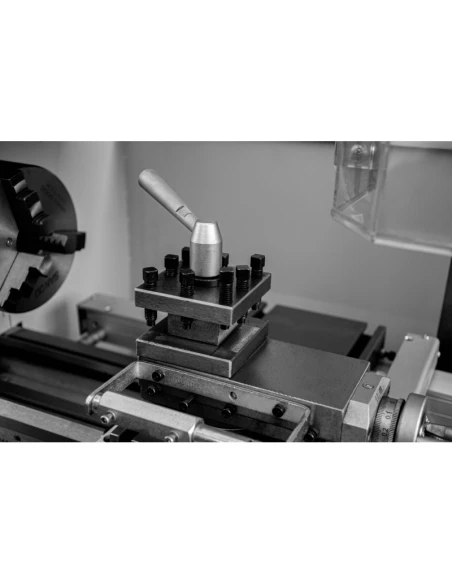

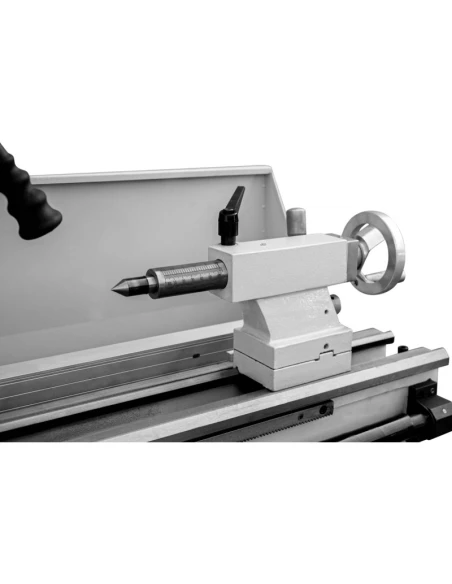

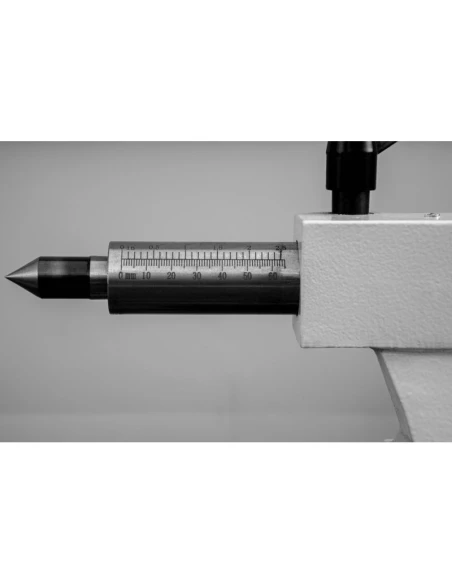

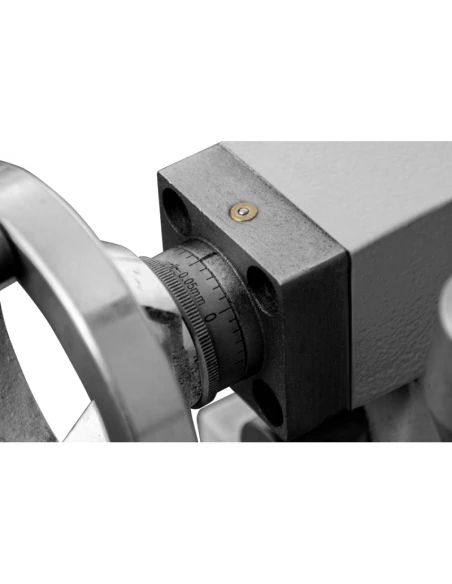

Soustruh

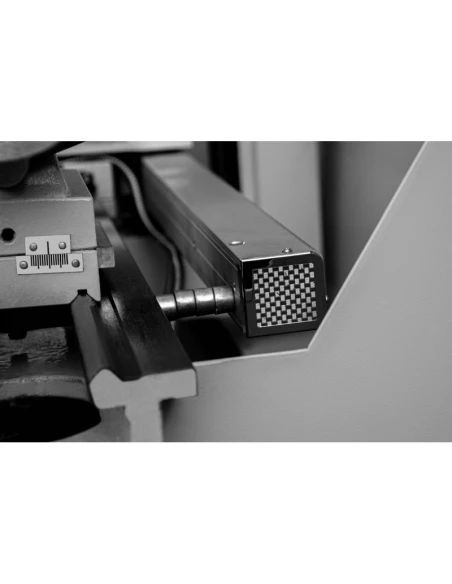

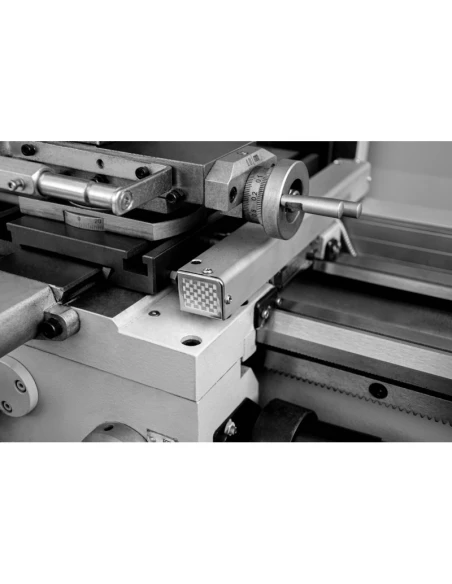

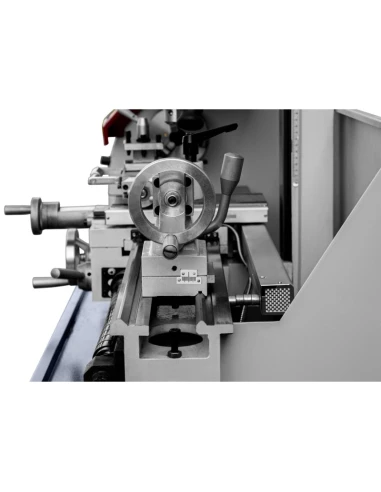

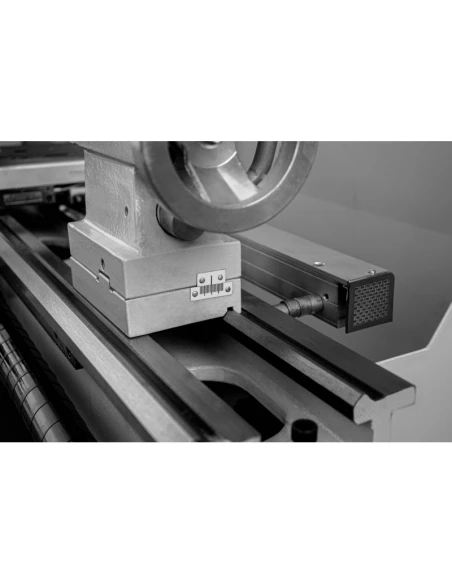

- Digitální čtecí zařízení pracuje ve dvou osách: podélný a příčný pohyb suportu. Zpracovaný elektronický signál z optických linek vizualizuje získané hodnoty z pohybů podél osy na digitální obrazovce a eliminuje chyby pohybu způsobené vůlí převodovky s pracovním hřídelem.
- Digitální odečítač je digitální odečítač.
- Moderní motor s plynulou regulací otáček na vřetenu zajišťuje pohodlnou obsluhu a zkracuje dobu kalibrace stroje.

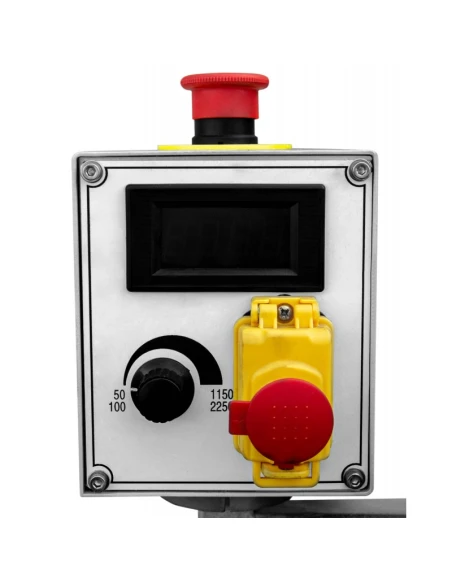

- Displej LCD se zobrazením otáček vřetena slouží k ovládání a rychlému nastavení otáček vřetena při nastavování řezných a závitovacích režimů.
- Dva rozsahy otáček vřetena: snížené (50-1125), pro obrábění tvrdých ocelí, a zvýšené (100-2250), pro vysokorychlostní přesné soustružení.

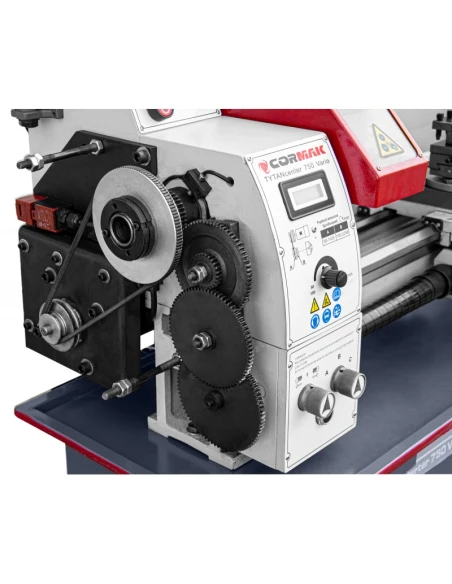

- Možnost řezání závitů: metrické - 18 stupňů (0,2-3,5), imperiální - 21 stupňů (8-56), možnost řezání levého a pravého závitu.

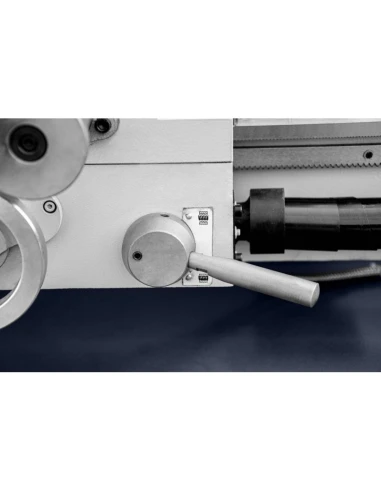

- Automatický podélný posuv má 6 rychlostních rozsahů (0,07 až 0,40) mm/ot. - Zkracuje dobu obrábění a zlepšuje kvalitu při soustružení dlouhých dílů.

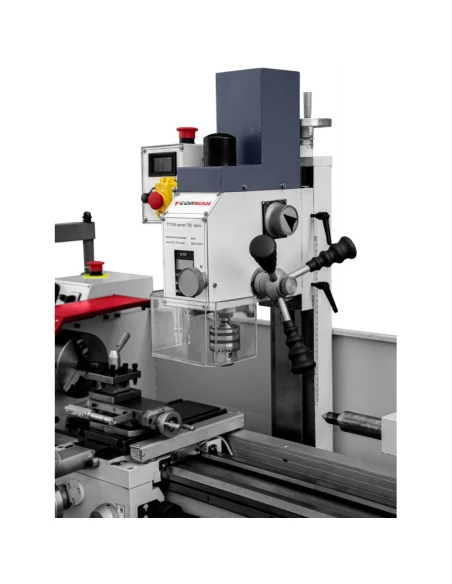

Frézovací stroj
- Moderní motor s plynulou regulací otáček na vřetenu
- Dva rozsahy otáček vřetena: snížené (50-1125) a zvýšené (100-2250)
- Dvě rychlosti vřetena.

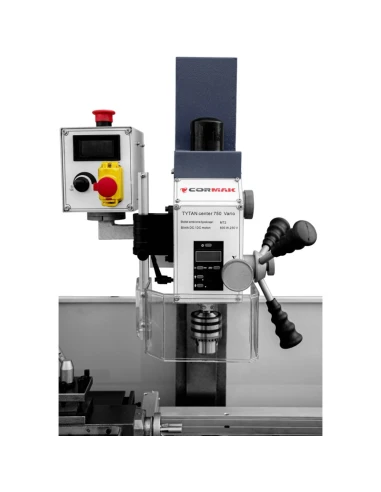

- K ovládání a rychlému nastavení otáček slouží LCD displej se zobrazením otáček vřetena
- Frézovací hlava je vybavena dvourychlostní převodovkou, která zvyšuje točivý moment při zpracování výkonu

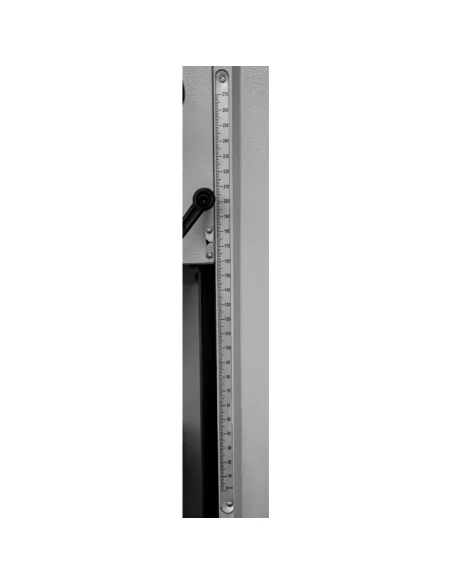

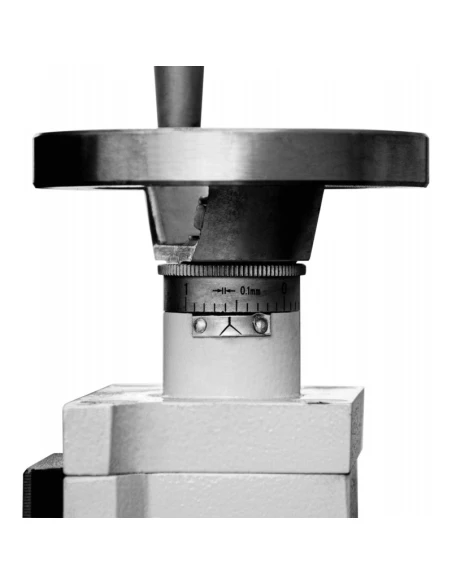

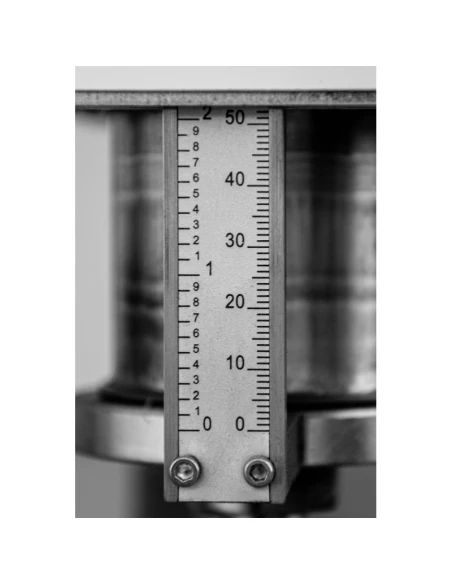

- Panel s indikací polohy nástroje - zobrazuje a zaznamenává zdvih pinoly s přesností na setiny milimetru. To umožňuje nastavit přesné hloubkové rozměry pro vrtání a frézování a eliminuje vznik zmetků.

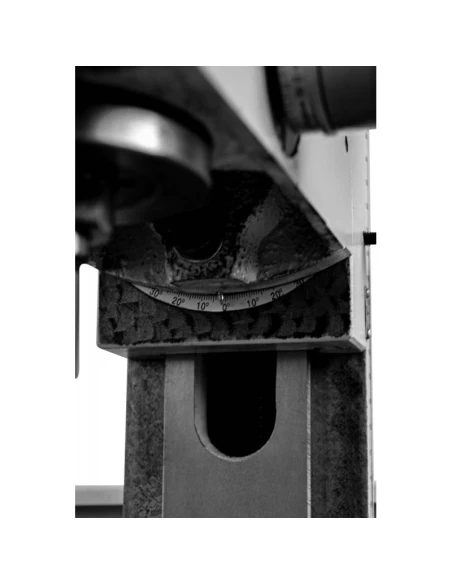

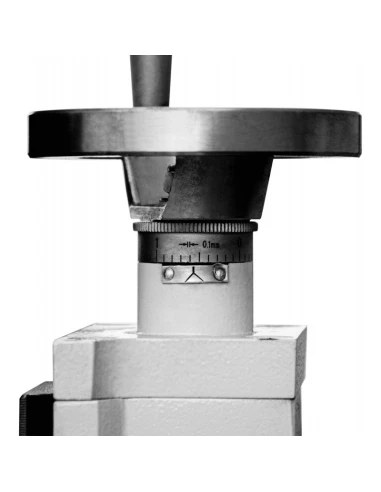

- Úhel vřetena ± 90° - umožňuje vrtat a frézovat otvory pod určitým úhlem.

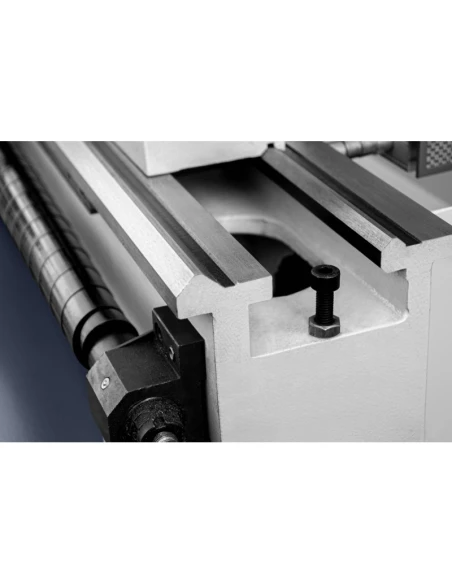

- Pevný pohyb frézovací hlavy podél holubičího vedení zajišťuje vysokou přesnost a kvalitu obrábění.
- Před frézováním je nutné sejmout nástrojový svěrák soustruhu a na jeho místo nainstalovat strojní svěrák. Velikost pracovní plochy je 225 x 125 mm, vzdálenost mezi drážkami je 100 mm, velikost drážky je 9x16 mm. Maximální boční posun frézovací hlavy je 115 mm.
