Popis stroje

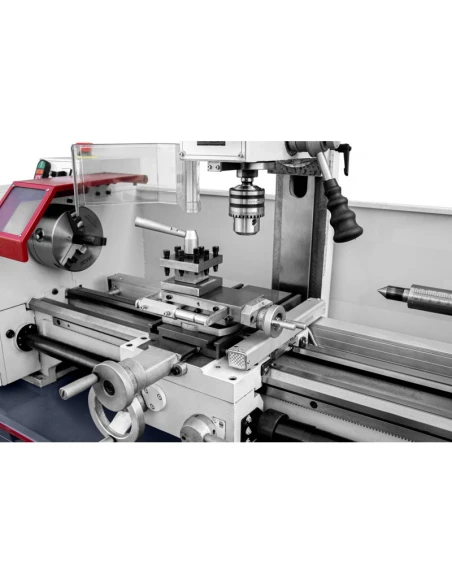

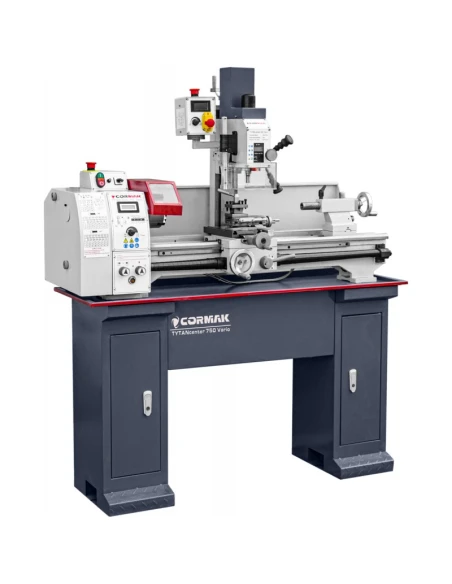

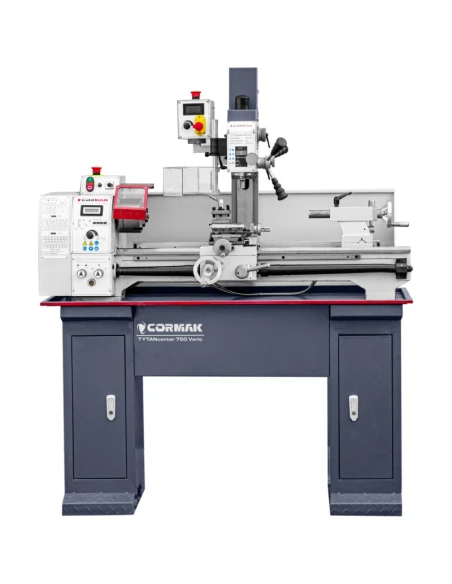

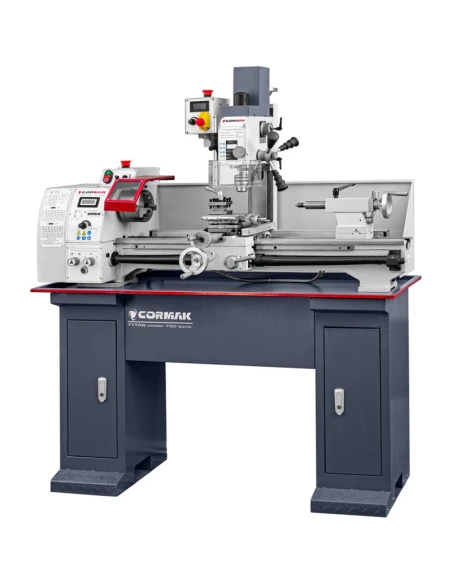

Konstrukce stroje kombinuje dva stroje - soustruh a frézku. Každý stroj má samostatný motor s plynulou regulací otáček, což může výrazně zkrátit dobu nastavení parametrů a kalibrace. Soustružnicko-frézovací stroj je vhodný pro výrobu dílů se složitými konfiguracemi bez nutnosti opětovné instalace na jiný stroj - což má pozitivní vliv na dobu obrábění a výroby. Stroj má širokou škálu použití, počínaje ostřením dílů, frézováním drážek a konče mimoosým a úhlovým vrtáním.
Součástí sady je sada 12 x 12 mm 11 kusů + otočný hrot MK2

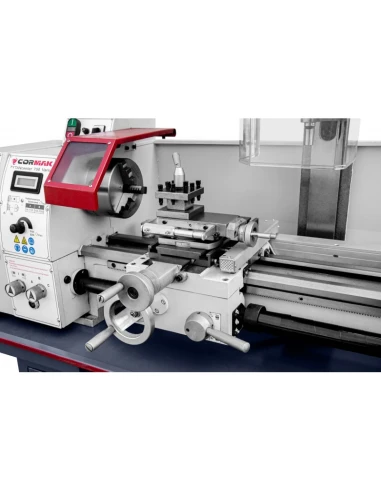

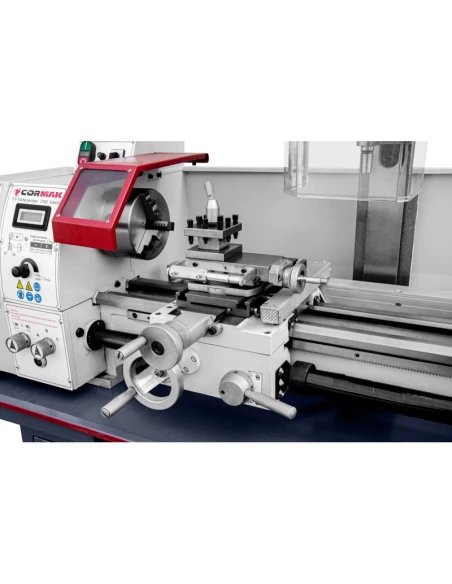

Soustruh
- Moderní motor s plynulou regulací otáček na vřetenu poskytuje pohodlí při práci a zkracuje dobu kalibrace stroje.
- Displej LCD se zobrazením otáček vřetena slouží k ovládání a rychlému nastavení otáček vřetena při nastavování režimů řezání a řezání závitů.

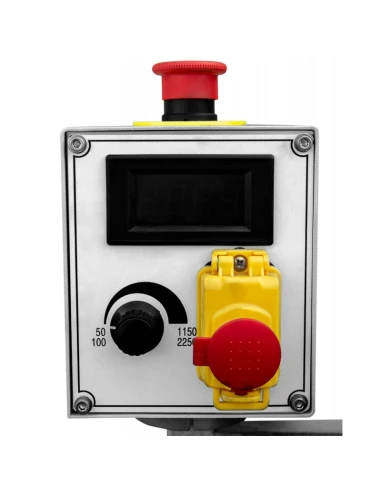

- K dispozici jsou dva rozsahy otáček vřetena.
- Dva rozsahy otáček vřetena: snížený (50-1125), pro obrábění tvrdých ocelí, a zvýšený (100-2250), pro vysokorychlostní přesné soustružení.
- Možnost řezání závitů: metrické - 18 stupňů (0,2-3,5), imperiální - 21 stupňů (8-56), možnost řezání levého i pravého závitu.
- Automatický podélný posuv má 6 rychlostních rozsahů (0,07 až 0,40) mm/ot. - Zkracuje dobu obrábění a zlepšuje kvalitu při soustružení dlouhých dílů.

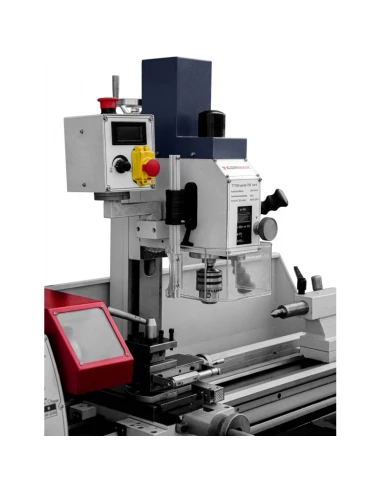

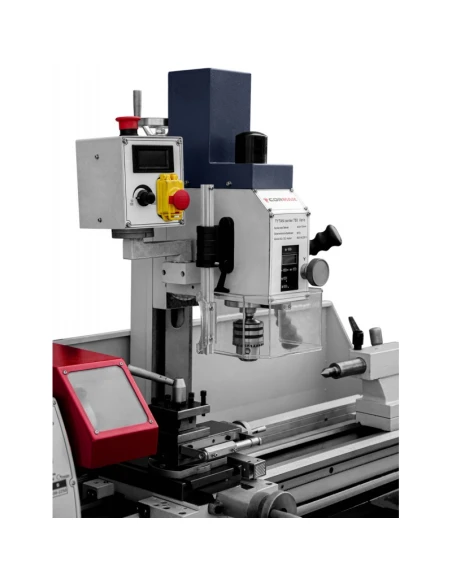

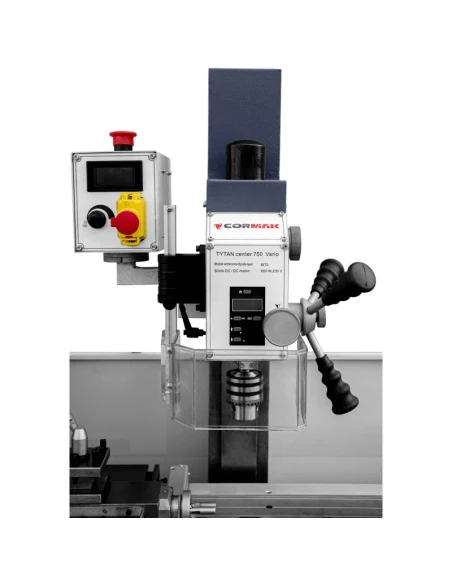

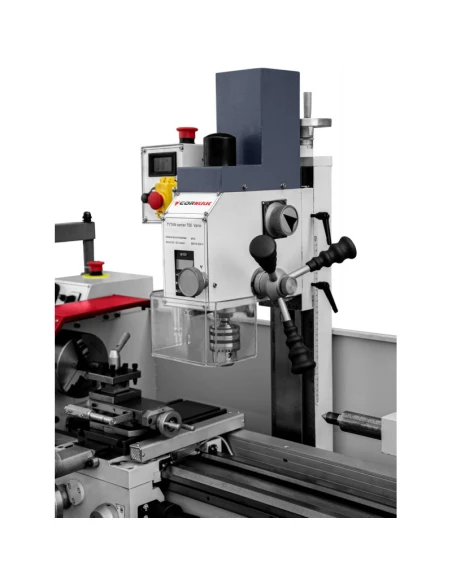

Frézovací stroj
- Moderní motor s plynulou regulací otáček na vřetenu
- Dva rozsahy otáček vřetena: snížené (50-1125) a zvýšené (100-2250)
- Dvě rychlosti vřetena.

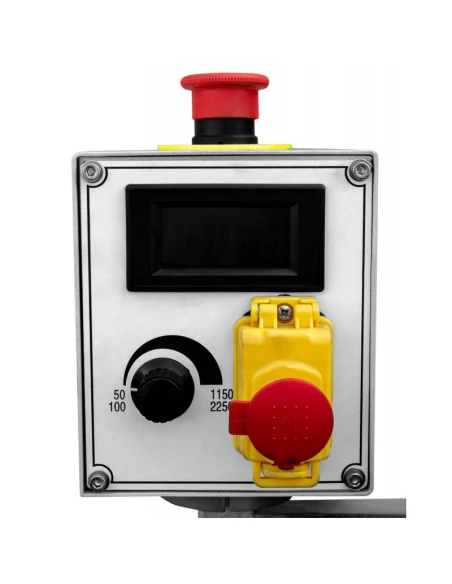

- K ovládání a rychlému nastavení otáček slouží LCD displej se zobrazením otáček vřetena

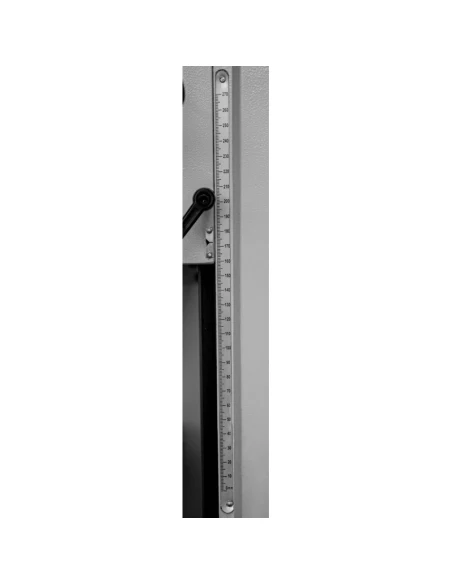

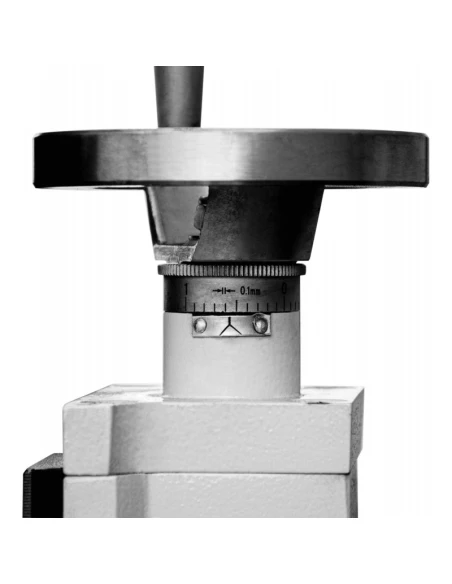

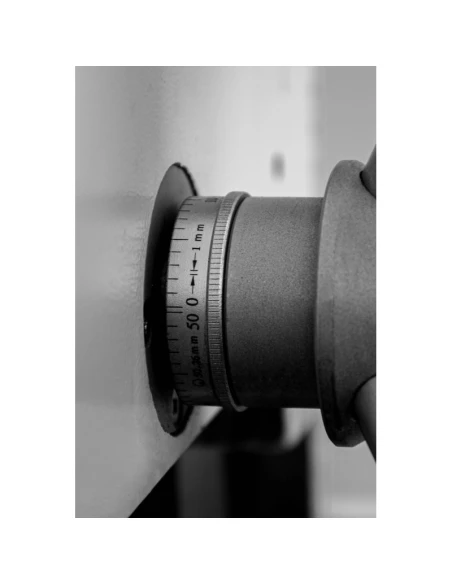

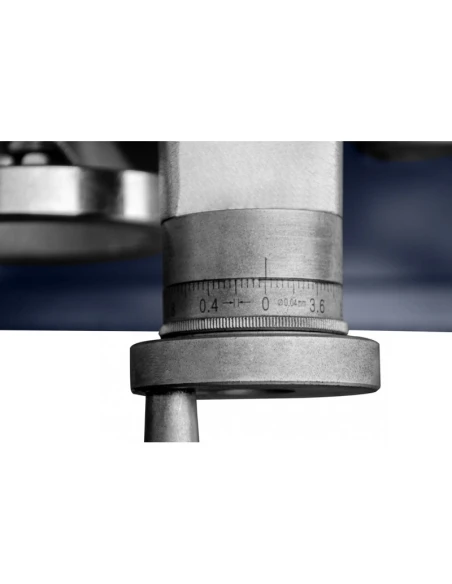

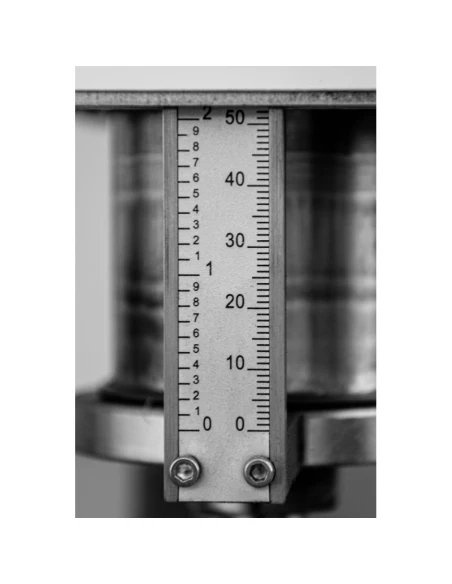

- Panel se zobrazením polohy nástroje - zobrazuje a zaznamenává zdvih pinoly s přesností na setiny milimetru. To umožňuje nastavit přesné hloubkové rozměry pro vrtání a frézování a eliminuje vznik zmetků.

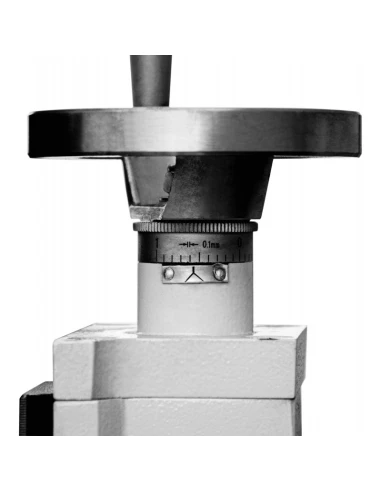

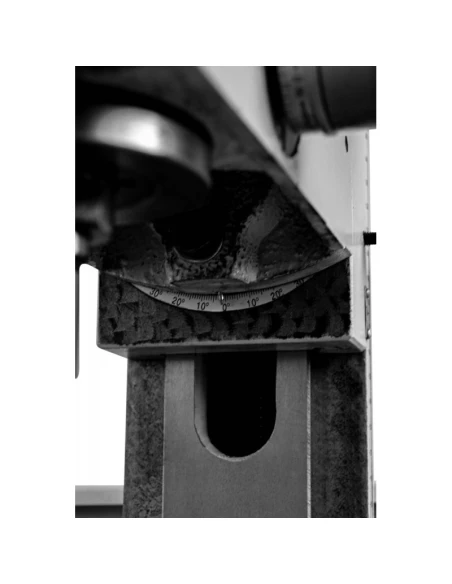

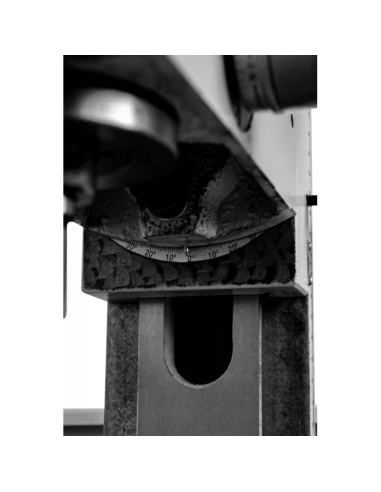

- Úhel vřetena ± 90° - umožňuje vrtat a frézovat otvory pod určitým úhlem.
- Pevný pohyb frézovací hlavy podél holubičího vedení zajišťuje vysokou přesnost a kvalitu obrábění.

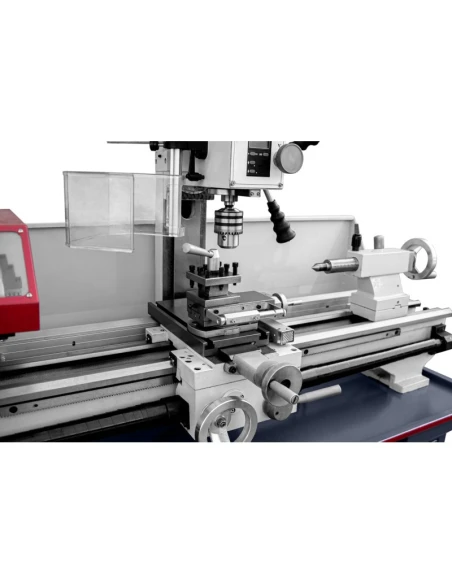

- Před frézováním je nutné sejmout nástrojový svěrák soustruhu a na jeho místo nainstalovat strojní svěrák. Velikost pracovní plochy je 225 x 125 mm, vzdálenost mezi drážkami je 100 mm, velikost drážky je 9x16 mm.

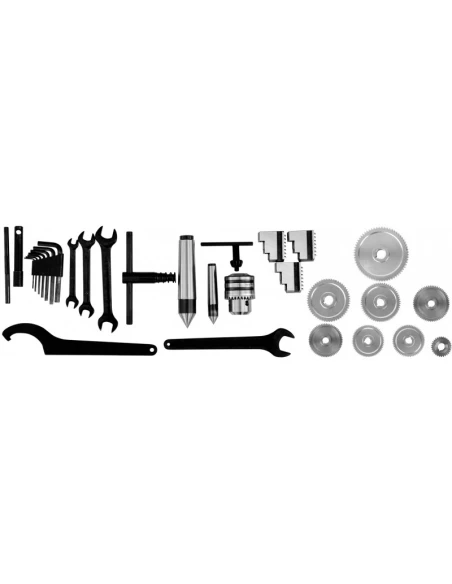

Vybavení:
- Sada 12 x 12 soustružnických nožů (11 kusů s pájecí deskou)
- Soustružnické centrum MK2
- Podstavec stroje

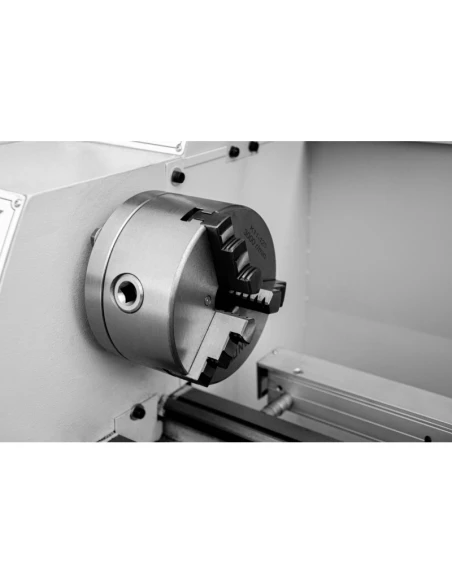

- Tříčelisťové soustružnické sklíčidlo 125 mm
- Levé a pravé čelisti
- Soustružnická základna.

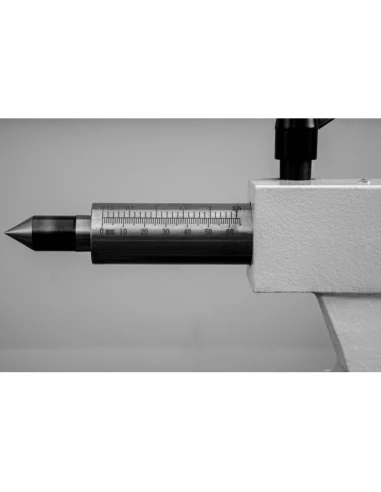

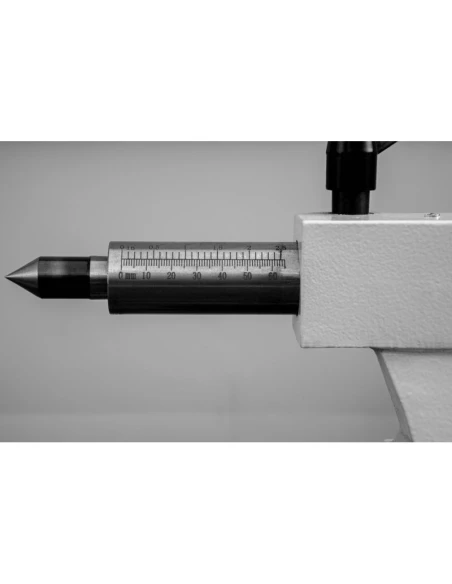

- Pevné centrum MK4
- Pevné středění: MK2

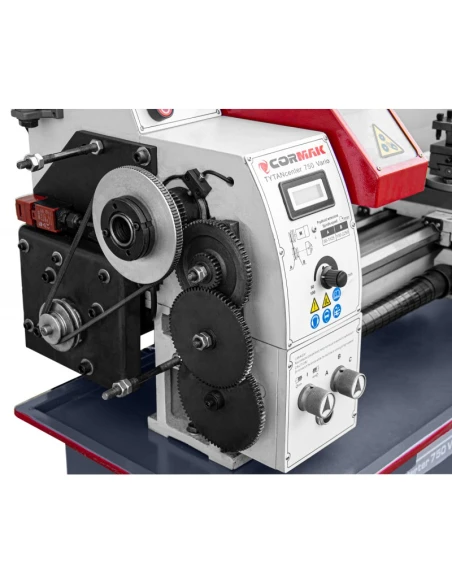

- Směnná kola
- Vrtací stopka MK2/B16
- Vrtací stopka MK2/B16
- Vrtací stopka B16
- Vrtací stopka B16
- Lubrikátor
- Sklíčidlo a klíč na sklíčidlo
- Sada nástrojů pro údržbu
- Bezpečnostní kryt
- Bezpečnostní kryty v souladu s normami CE
- Návod k obsluze v polštině
- Prohlášení o shodě
- Prohlášení o shodě CE
Volitelná výbava:
- Sada kobaltových vrtáků HSS-CO5 / 1-13 mm
- Emulgační olej, chladicí kapalina pro obrábění ES-12 1L
