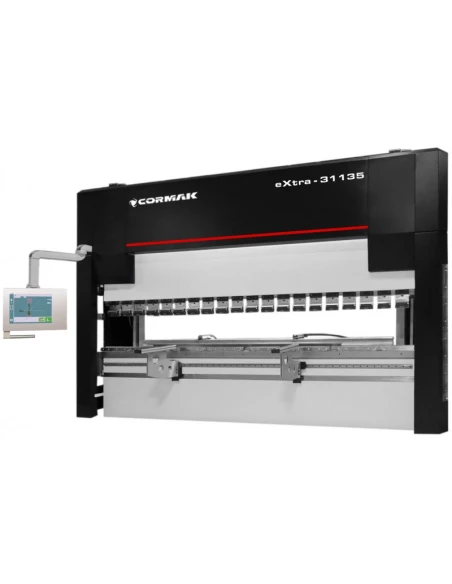

Ohraňovací lis CORMAK EXTRA 31220

Proč lisovací brzda CORMAK?

• Evropsky vyráběná lisovací brzda, vyrobená v souladu se všemi nejnovějšími směrnicemi
• Dodáváno s prohlášením o shodě - CE.
• Zadní část stroje chráněná dvířky s koncovým spínačem
• Byly použity podsestavy od světoznámých výrobců, jako jsou čerpadla Bosch Rexroth, elektroinstalace Schneider Electric, servořízení motoru, řízení Cybelec nebo Delem
• Těžká a stabilní konstrukce rámu pro přesný provoz

Sériově dodávaný systém laserové ochrany

• Ochrana rukou obsluhy laseru: FIESSLER
• Systém funguje pouze při rychlém rozjezdu výložníku.
• Systém není určen k použití při rychlém rozjezdu výložníku.
• Umožňuje nejnižší body přepínání nad materiálem z nájezdové rychlosti na pracovní rychlost.
• Nevyžaduje žádné speciální sekvence sešlápnutí pedálu.
• Umožňuje rychlou výměnu nástroje (automatické nastavení polohy vysílače s přijímačem při změně typu délky nástroje)
• Není nutné zastavovat v režimu boxu
• Nedochází k prodloužení doby cyklu při ohýbání v režimu boxu ve srovnání s jinými bezpečnostními funkcemi
• Umožňuje ohýbání materiálu s nerovným povrchem (např.: vlnitý, nerovný, znečištěný plech) změnou rychlosti na pomalou v kterémkoli bodě vysokorychlostního pohybu

Kontrolky na výběr:

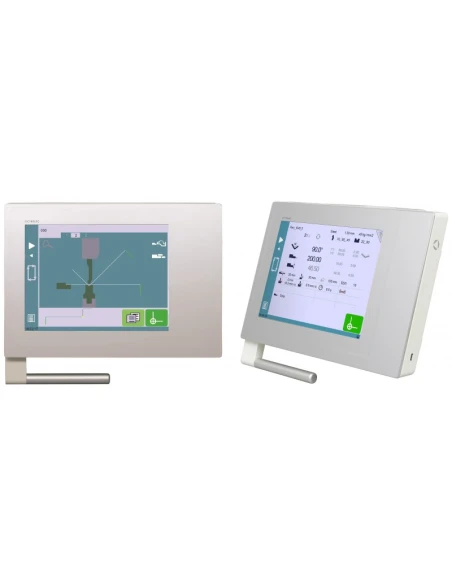

Jednoduché (INTUITIVNÍ) ovládání CYBTOUCH 15PS ve standardní výbavě

• 15palcový moderní skleněný dotykový displej, který lze používat s ochrannými rukavicemi
• Uživatelsky přívětivé HMI díky intuitivnímu programování a snadné konfiguraci pomocí specializovaných průvodců (automatické ladění).
• Uživatelsky přívětivé HMI s intuitivním programováním a snadnou konfigurací pomocí specializovaných průvodců (automatické ladění).
• Kreslení 2D grafického profilu (Touch Profile) a přesné vytváření 2D programů.
• Výpočet funkcí: poloha zadního nosníku, rozložení délky plechu, upínací bod, upínací síla, kompenzace.
• Funkce kolize mezi: ohýbaným prvkem a ohýbaným prvkem. Ohýbaným prvkem a nástrojem. Ohýbaným prvkem a zadním nosníkem. Ohýbaný prvek a rám lisu.
• Funkce interního zálohování a obnovení.
• Bezdrátová komunikace pro rozšířenou diagnostiku a aktualizace (s notebookem).

ŘEŠENÍ: Odstranění ovládání 58T (volitelné)

• Podporuje až 4 osy (Y1, Y2, X, R)
• Barevný displej LCD s vysokým jasem
• Velký 15palcový displej TFT
• Rozlišení 1024 x 768 pixelů
• Průmyslový dotykový displej
• Kapacita paměti 1 GB
• Paměť flash USB
• Zálohování/obnovení USB
• Zálohování/obnovení USB
• Sekvence ohýbání simulovaná pomocí 2D grafiky
• Sekvence ohýbání simulovaná pomocí 2D grafiky
• Sekvence ohýbání simulovaná pomocí 2D grafiky.
• Uložení při vypnutí napájení
• Detekce kolize
• Detekce kolize a varování před kolizí
• Programovatelná rychlost ohýbání, doba ohýbání a rychlost návratu
• Grafické zobrazení pořadí ohýbání během provozu
• Grafická knihovna výrobků a nástrojů

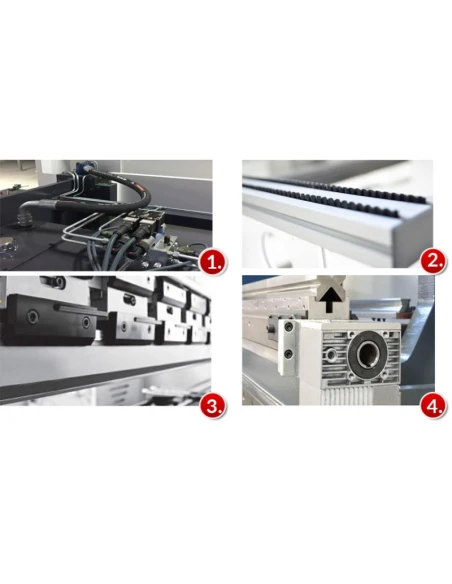

1. Integrovaný hydraulický systém (Bosch Rexroth Německo) umožňuje rychlou změnu směru a rychlosti provozu.

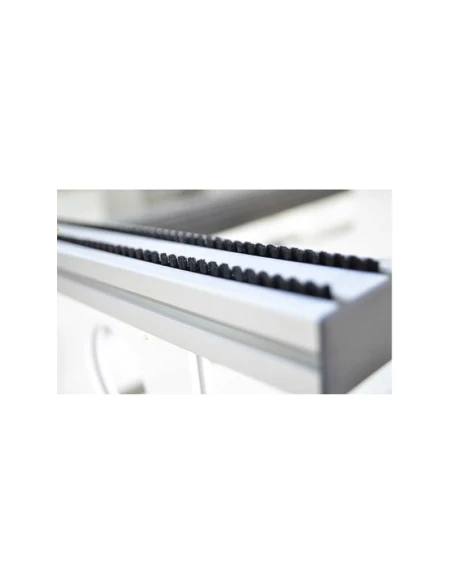

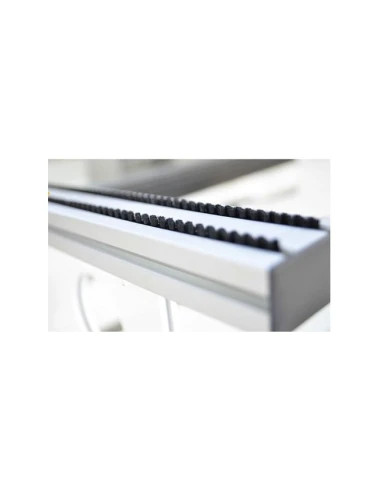

2. Kartáče na kluzných plochách

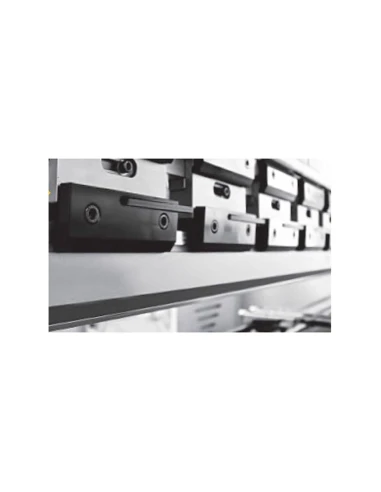

3. Systém rychlého upínání nástrojů typu Amada

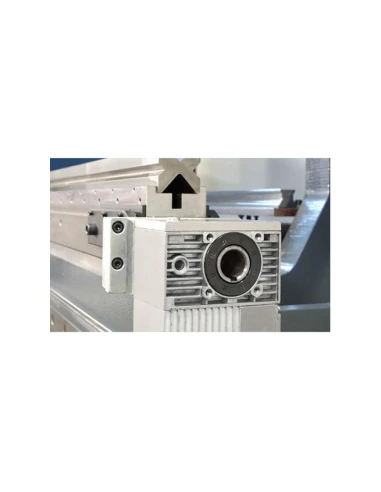

4. Kompenzace průhybu stolu řízená CNC

Standardní vybavení:

• Řídicí jednotka CYBTOUCH 15PS (15'') společnosti Kybelec s možností tvorby 2D grafiky TouchProfile s ručním sekvenčním řazením
• Čelní bezpečnostní laserový systém Fiesler AKAS (manuální)
• CNC řízená automatická kompenzace vychýlení stolu
• Řízené osy Y1-Y2-X-R

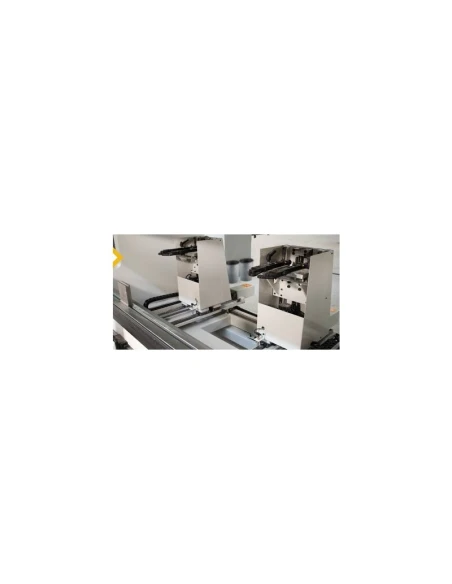

• Nastavení vzdálenosti zadního nárazníku (osa X) - (motor se snímačem) z CNC
• Regulace nosníku (osa Y1-Y2) - (2 hydraulické válce ovládané ventily Rexroth) ze systému CNC
• Nastavení výšky prstů (osa R) - (motor se snímačem) ze systému CNC
• Systém rychlého upínání nástrojů typu Promecam od společnosti Amada
• Měřicí pravítka - OPKON
• Bezpečnostní spínač na nožním spínači
• Bezpečnostní spínač na nožním spínači
• Dvě přední podpěry
• Elektrika-Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA
• Hydraulika (elektromagnetické ventily)-Rexroth

Volitelné vybavení:

• CNC DELEM DA 58 T
• CNC DELEM 66 T
• Servo zadního nárazníku X,R
• Servo zadního nárazníku X,R,Z1,Z2
• Chladič oleje
• Ohřívač oleje
• Příprava pro tandem
• Ovládací panel v opačné poloze

Ovládací systémy

Delem DA-66T

• Programovatelný 2D grafický dotykový displej
• 17palcový barevný TFT displej s vysokým rozlišením
• Plná sada aplikací pro Windows
• Kompatibilita s modulem Delm Modusys (škálovatelnost a přizpůsobitelnost modulu)
• USB, periferní rozhraní
• Podpora uživatelských aplikací v prostředí víceúlohového řadiče
• Rozhraní pro ohýbání a korekci senzorů Profile-TL offline software

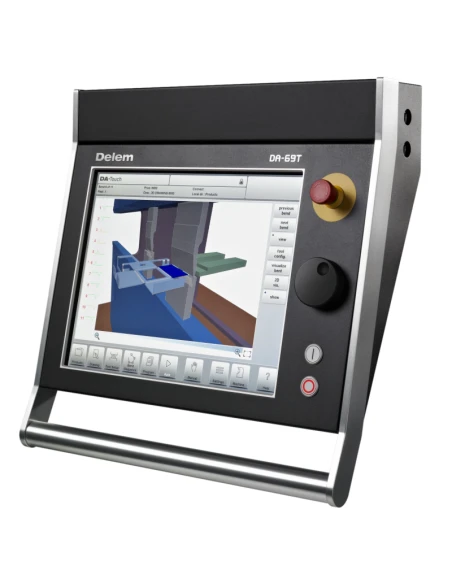

Delem DA-69T

• Grafický dotykový displej s 3D a 2D režimem programování
• 3D vizualizace při simulaci a výrobě
• 17palcová barevná obrazovka TFT s vysokým rozlišením
• Plná sada aplikací pro systém Windows
• Kompatibilita s Modusys dele (škálovatelnost a přizpůsobitelnost modulů)
• USB, periferní rozhraní
• Podpora uživatelských aplikací v prostředí víceúlohového řadiče
• Rozhraní pro ohýbání a korekci senzorů
• Profile-T3D offline software
