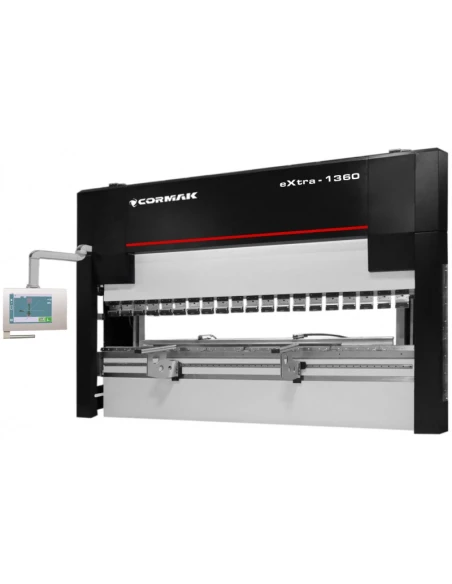

Lisovací brzda CORMAK EXTRA 1360

Proč lisovací brzda CORMAK?

• Evropsky vyráběná lisovací brzda, vyrobená v souladu se všemi nejnovějšími směrnicemi
• Dodáváno s prohlášením o shodě - CE.
• Zadní část stroje chráněná dvířky s koncovým spínačem
• Byly použity podsestavy od světoznámých výrobců, jako jsou čerpadla Bosch Rexroth, elektroinstalace Schneider Electric, servořízení motoru, řízení Cybelec nebo Delem
• Těžká a stabilní konstrukce rámu pro přesný provoz

Sériově dodávaný systém laserové ochrany

• Ochrana rukou obsluhy laseru: FIESSLER
• Systém funguje pouze při rychlém rozjezdu výložníku.
• Systém není určen k použití při rychlém rozjezdu výložníku.
• Umožňuje nejnižší body přepínání nad materiálem z nájezdové rychlosti na pracovní rychlost.
• Nevyžaduje žádné speciální sekvence sešlápnutí pedálu.
• Umožňuje rychlou výměnu nástroje (automatické nastavení polohy vysílače s přijímačem při změně typu délky nástroje)
• Není nutné zastavovat v režimu boxu
• Nedochází k prodloužení doby cyklu při ohýbání v režimu boxu ve srovnání s jinými bezpečnostními funkcemi
• Umožňuje ohýbání materiálu s nerovným povrchem (např.: vlnitý, nerovný, znečištěný plech) změnou rychlosti na pomalou v kterémkoli bodě vysokorychlostního pohybu

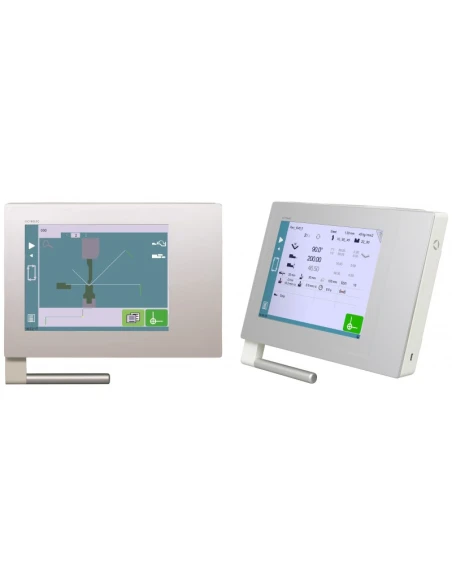

JEDNODUCHÉ POUŽÍVÁNÍ (INTUITIVNÍ) ovládání CYBTOUCH 15PS ve standardní výbavě

• 15palcový moderní skleněný dotykový displej, který lze používat s ochrannými rukavicemi
• Uživatelsky přívětivé HMI díky intuitivnímu programování a snadné konfiguraci pomocí specializovaných průvodců (automatické ladění).
• Uživatelsky přívětivé HMI s intuitivním programováním a snadnou konfigurací pomocí specializovaných průvodců (automatické ladění).
• Kreslení 2D grafického profilu (Touch Profile) a přesné vytváření 2D programů.
• Výpočet funkcí: poloha zadního nosníku, rozložení délky plechu, upínací bod, upínací síla, kompenzace.
• Funkce kolize mezi: ohýbaným prvkem a ohýbaným prvkem. Ohýbaným prvkem a nástrojem. Ohýbaným prvkem a zadním nosníkem. Ohýbaný prvek a rám lisu.
• Funkce interního zálohování a obnovení.
• Bezdrátová komunikace pro rozšířenou diagnostiku a aktualizace (s notebookem).

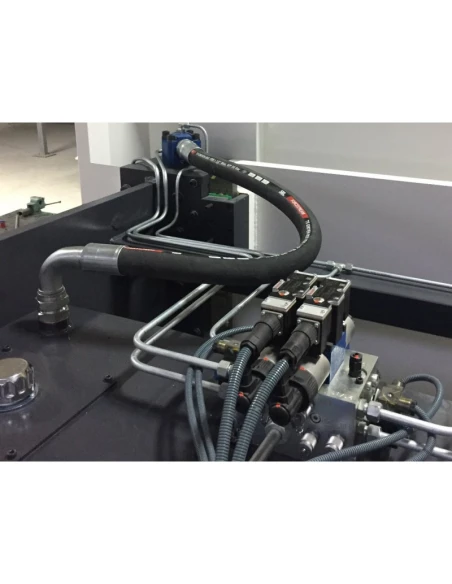

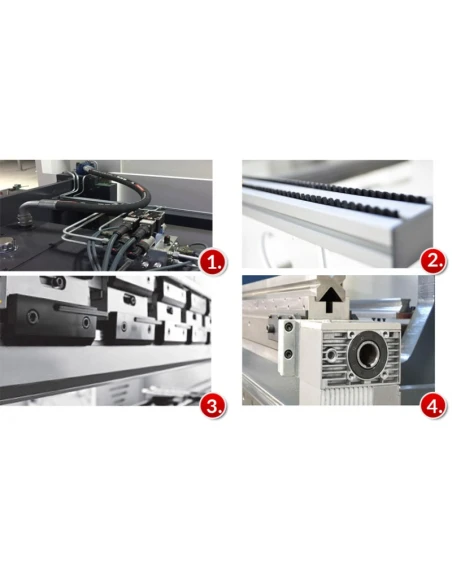

1. Integrovaný hydraulický systém (Bosch Rexroth Německo) umožňuje rychlou změnu směru a rychlosti provozu.

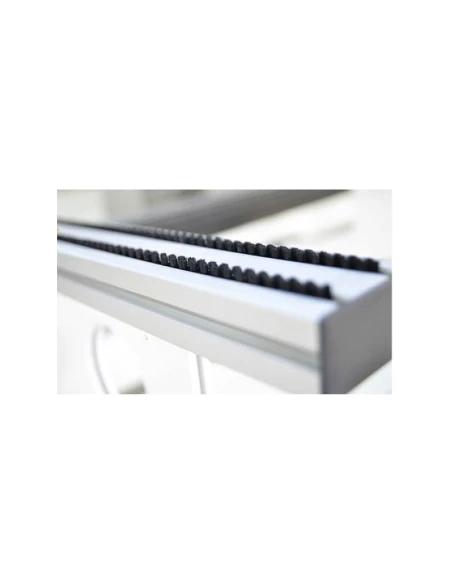

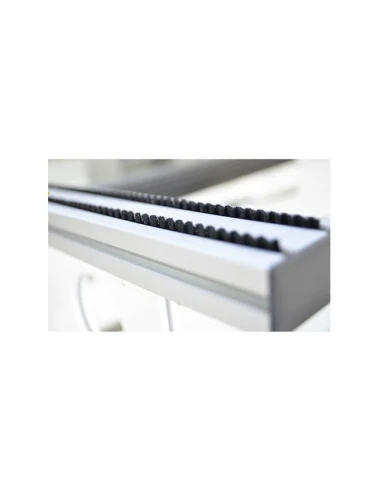

2. Kartáče na kluzných plochách

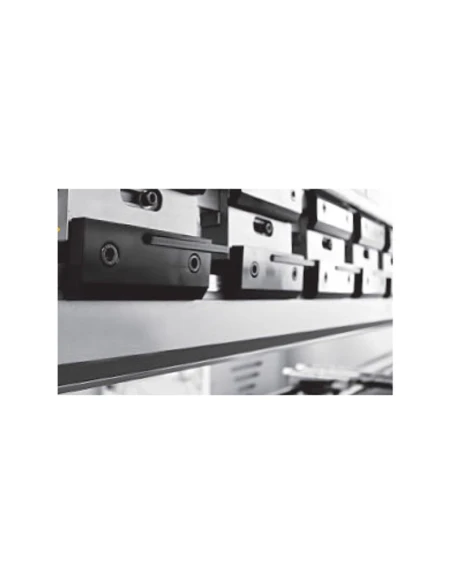

3. Systém rychlého upínání nástrojů typu Amada
4. Kompenzace průhybu stolu řízená CNC

Standardní vybavení:

• Cybelec CYBTOUCH 15PS (15'') TouchProfile pro tvorbu 2D grafiky s ručním sekvenčním řazením
• Čelní bezpečnostní laserový systém Fiesler AKAS (manuální)
• CNC řízená automatická kompenzace vychýlení stolu
• Řízené osy Y1-Y2-X-R

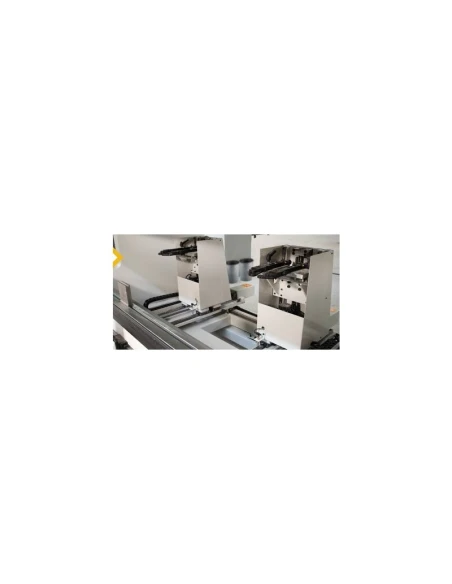

• Nastavení vzdálenosti zadního nárazníku (osa X) - (motor se snímačem) z CNC
• Regulace nosníku (osa Y1-Y2) - (2 hydraulické válce ovládané ventily Rexroth) ze systému CNC

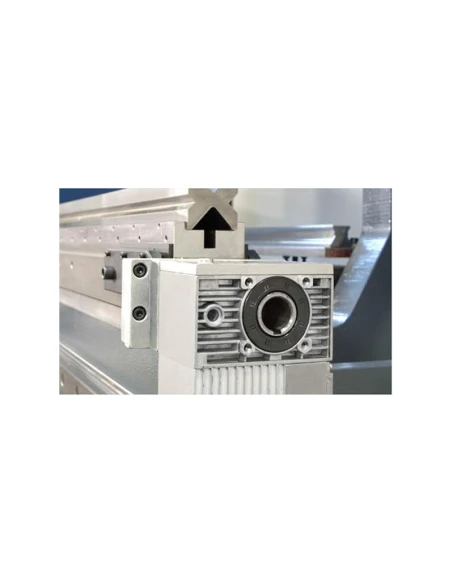

• Nastavení výšky prstů (osa R) - (motor se snímačem) ze systému CNC
• Systém rychlého upínání nástrojů typu Promecam od společnosti Amada
• Měřicí pravítka - OPKON
• Bezpečnostní spínač na nožním spínači
• Bezpečnostní spínač na nožním spínači
• Dvě přední podpěry
• Elektrika-Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA
• Hydraulika (elektromagnetické ventily)-Rexroth

Volitelné vybavení:

• CNC DELEM DA 58 T
• CNC DELEM DA 58 T
• CNC DELEM 66T
• Automatický systém kompenzace stolu
• Servo zadního nárazníku X,R
• Chladič oleje
• Předehřívač oleje
• Ovládací panel v opačné poloze

Del řídicích systémů

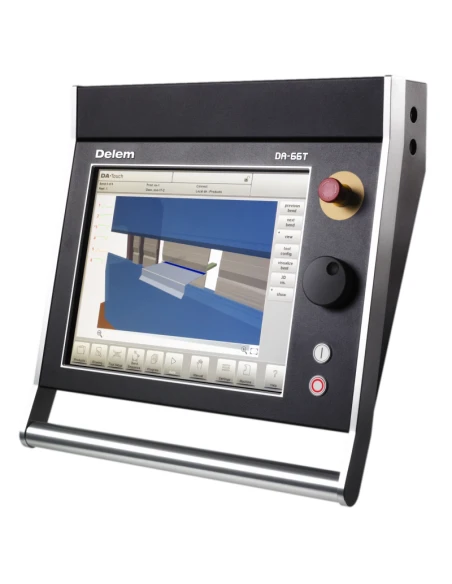

Delem DA-66T

• Programovatelný 2D grafický dotykový displej
• 17palcový barevný TFT displej s vysokým rozlišením
• Plná sada aplikací pro Windows
• Kompatibilita s modulem Delm Modusys (škálovatelnost a přizpůsobitelnost modulu)
• USB, periferní rozhraní
• Podpora uživatelských aplikací v prostředí víceúlohového řadiče
• Rozhraní pro ohýbání a korekci senzorů Profile-TL offline software

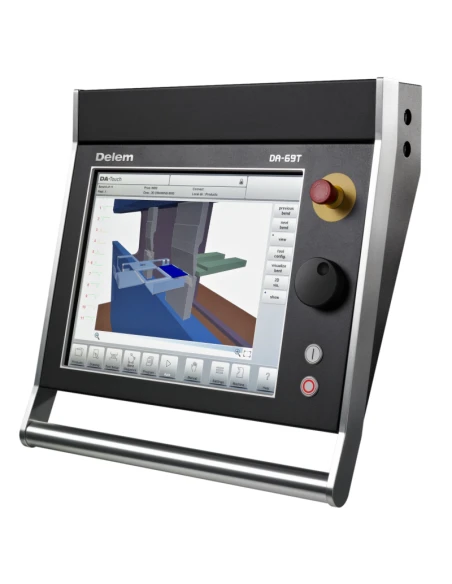

Delem DA-69T

• Grafický dotykový displej s 3D a 2D režimem programování
• 3D vizualizace při simulaci a výrobě
• 17palcová barevná obrazovka TFT s vysokým rozlišením
• Plná sada aplikací pro systém Windows
• Kompatibilita s Modusys dele (škálovatelnost a přizpůsobitelnost modulů)
• USB, periferní rozhraní
• Podpora uživatelských aplikací v prostředí víceúlohového řadiče
• Rozhraní pro ohýbání a korekci senzorů
• Profile-T3D offline software
