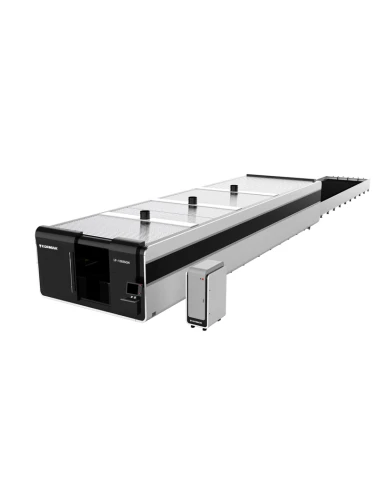

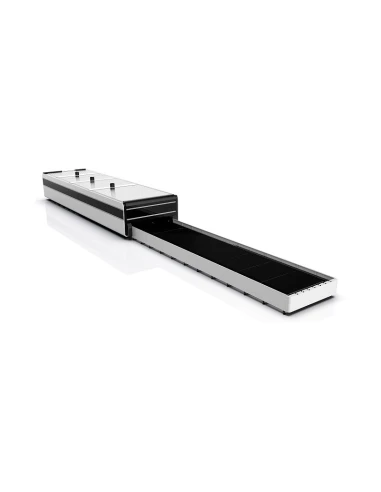

Velkoformátový vláknový laser FIBER LF12025GH / LF10025GH 20000W
Superrychlý velkoformátový vláknový laser je ideální pro průmyslové aplikace. Díky svému 20kW laserovému zdroji je vhodný pro řezání desek o tloušťce až 70 mm. Použitá nejmodernější řešení výrazně šetří čas a zvyšují produktivitu a efektivitu.
Vláknové laserové řezačky jsou nejmodernější stroje s mnoha výhodami. Nejenže jsou vynikající a cenově mnohem výhodnější alternativou k technologii CO2, ale nabízejí také řadu vlastních výhod, které umožňují rozšíření výroby (až o 70 %) a zvýšení kvality. Technologie FIBER umožňuje řezat plechy a další materiály různých tlouštěk od velmi tenkých až po velmi silné. Vlnová délka laseru FIBER je 1,064 mikrometru. Tyto vlastnosti přispívají k intenzitě, která je 100krát vyšší než u CO2 laserových systémů s podobným výkonem.
Mezi největší výhody laseru patří:
- bezporuchové optické vlákno,
- žádné opotřebitelné díly,
- žádné opotřebení.
- Laserový zdroj z optických vláken zabírá přibližně o 1/3 méně místa,
- vysoká energetická účinnost - 100 000 provozních hodin,
- univerzální použití (speciální plechy, černá a nerezová ocel, měď, mosaz, hliník, titan)
Laserové vlákno
- zvyšuje produktivitu o 80 %,
Bezpečnost a žádná kontaminace
- plné laserové pouzdro,
- pozorovací okénko s ochranným sklem laseru v evropské normě CE,
- kouř vznikající při řezání lze vnitřně filtrovat, neznečišťuje životní prostředí.

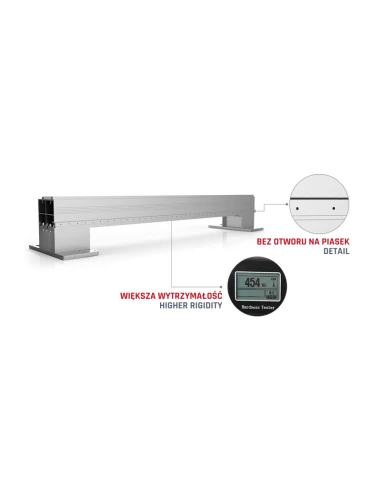

Posuvná brána vyrobená ze zušlechtěného leteckého hliníku
Konstrukce posuvné brány je vyrobena ze zušlechtěného leteckého hliníku, který je tvarován silou 4 300 tun, čímž je dosaženo neuvěřitelné tuhosti. Letecký hliník má mnoho výhod: vysokou tuhost (větší než litina), nízkou hmotnost, odolnost proti korozi a oxidaci a dobrou obrobitelnost.

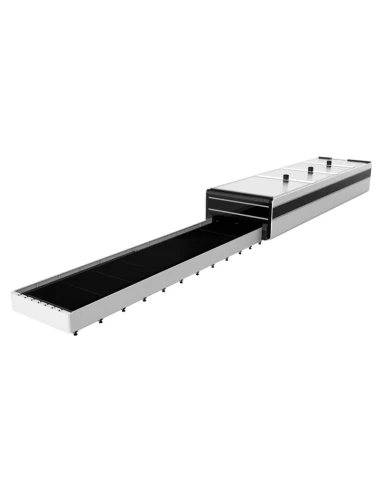

Výměnný pracovní stůl
Výměnný pracovní stůl se skládá z horní a dolní plošiny, jejichž pohyb a výměnu řídí řídicí jednotka. Stroj je schopen realizovat výměnu plošiny během 15 s.

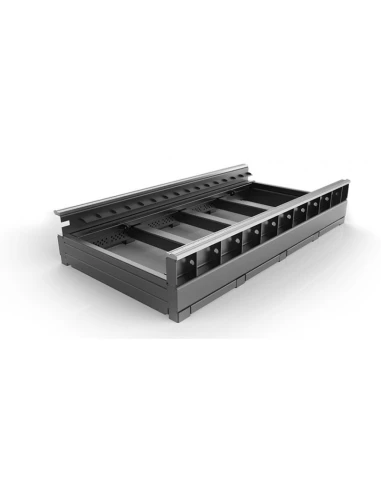

Svařované lůžko z obdélníkových profilů
Konstrukce lůžka má vnitřní strukturu připomínající včelí plástve z několika svařovaných obdélníkových trubek. Uvnitř trubek jsou umístěny výztuhy, které zvyšují pevnost lůžka a také zvyšují tuhost a stabilitu vodicí lišty, aby se účinně zabránilo její deformaci. Vysoká pevnost, stabilita a pevnost v tahu zajišťují 20 let používání bez deformací.

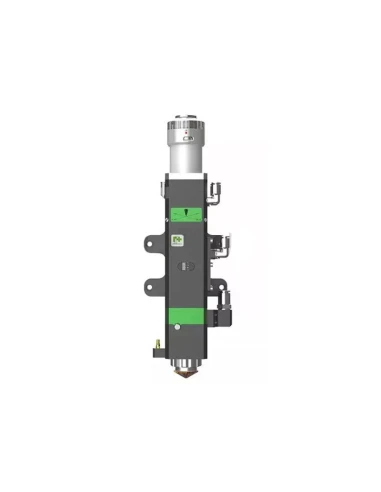

Hlava nástroje Raytools
- Automatické zaostřování - automatické zaostřování Software automaticky nastavuje zaostřovací čočku při řezání plechů různých tlouštěk. Rychlost automatického nastavení zaostření je desetkrát vyšší než rychlost ručního nastavení.
- Zvětšený rozsah ručního nastavení - rozsah nastavení -10 mm - +10 mm. Přesnost 0,01 mm je použitelná pro různé tloušťky materiálů (0-20 mm) - pod 1500 W.
- Dlouhá životnost Kolimátor a zaostřovací čočky jsou vybaveny chladičem s vodním chlazením, který snižuje teplotu řezací hlavy a prodlužuje tak její životnost.
Vláknový laser IPG 20kW
Vysoce výkonný laserový zdroj z řady IPG YLS-CUT, tloušťka nerezové oceli, hliníku a dalších materiálů může dosáhnout 70 mm.
Segmentované odsávání kouře
Laser je vybaven nejmodernějším systémem odsávání kouře. Každá sekce lůžka má ventilátor, který pod vysokým tlakem pohlcuje kouř a prach ze všech směrů. Silná adsorpce účinně čistí vzduch a chrání čočku před znečištěním.

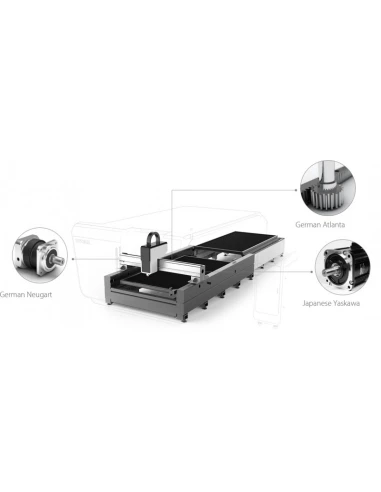

Rychlostní lineární motory
Laserové řezací stroje s lineárními pohony, umožňují rychlé a efektivní řezání libovolných tvarů z plechu. Extrémně vysoké rychlosti a zrychlení bez omezení přetržení v kombinaci s měřicími systémy s vysokým rozlišením umožňují nebývalý řezný výkon a přesnost.
Lineární motor je elektromotor, který přeměňuje elektrickou energii přímo na mechanickou energii pro postupný pohyb. Hlavními výhodami vyplývajícími z technologie lineárních motorů jsou minimalizace tření, žádné vůle, žádné převody, které vytvářejí energetické ztráty, a žádné chyby při polohování. Z hlediska výkonu je nejdůležitější vlastností lineárních motorů jejich schopnost dosahovat vysokého dynamického výkonu.
Instalace lineárních motorů do všech os zajišťuje zachování výkonu po celou dobu životnosti stroje. Tyto pohony se neopotřebovávají a nevyžadují údržbu - jsou bezporuchové.

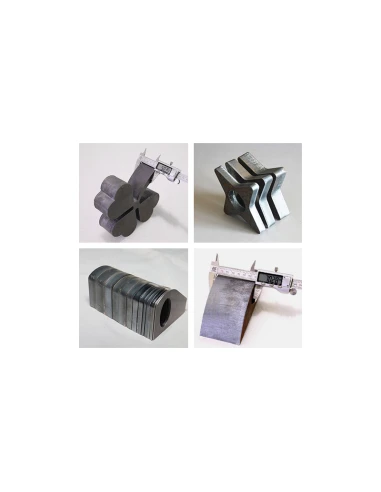

Parametry řezu
Skutečný výkon se může lišit v závislosti na technických podmínkách a použitých materiálech.
Video prezentace
- PRACOVNÍ PROSTOR
- 10000x2500mm
- Výkon
- 20000W
- MAXIMÁLNÍ RYCHLOST
- 200 m/min
- MAXIMÁLNÍ ZRYCHLENÍ
- 4G
- ROZMĚRY
- 22953.5x4006x2336.5
- PŘÍKON
- 400V 50Hz
- Přesnost
- ±0.02 mm/m
