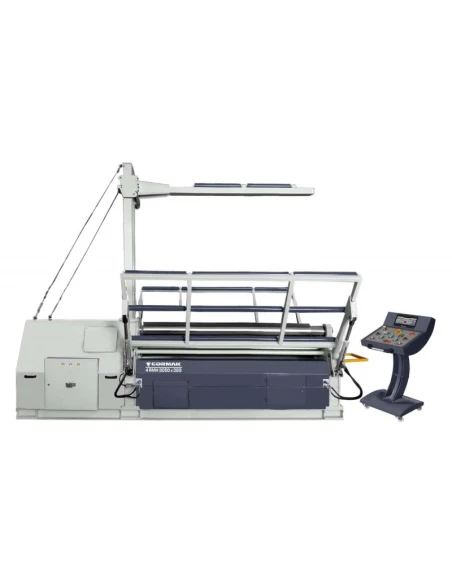

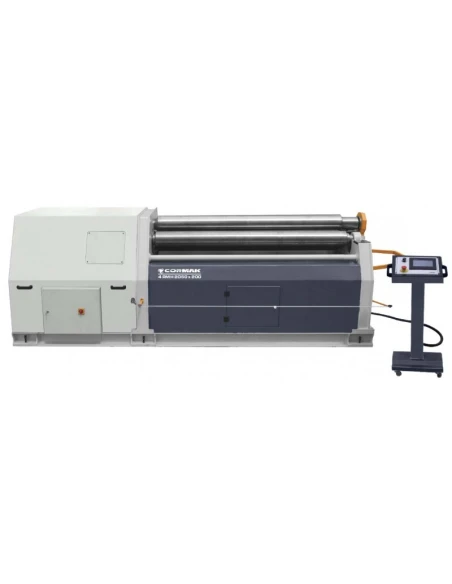

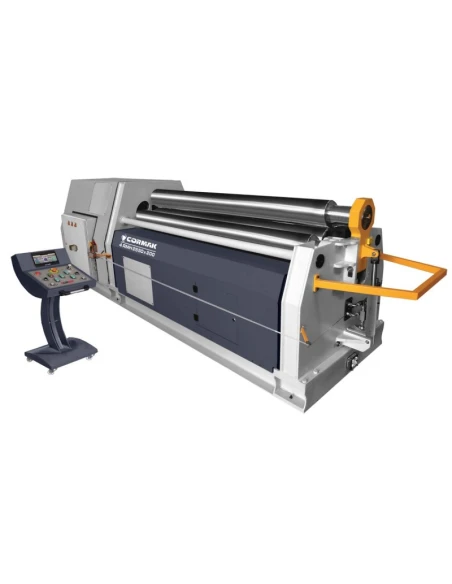

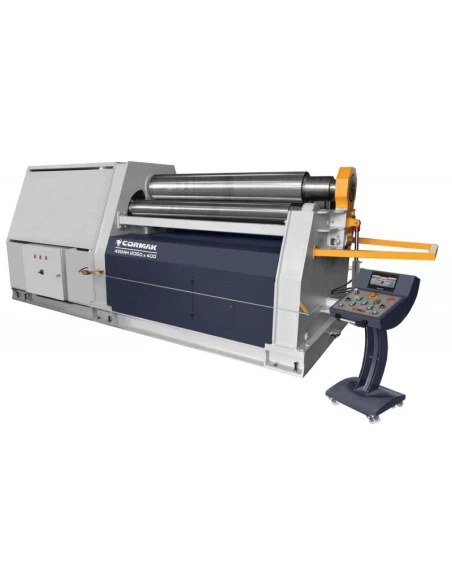

CORMAK 4válcová hydraulická válcovací stolice RMH 2050x250

Popis stroje:

• Hlavní výhodou čtyřválcového válcovacího stroje je možnost získání hotového válce v jednom válcovacím procesu. Ohýbání obou hran probíhá buď před válcováním, nebo na začátku ohýbání na jedné straně a na konci ohýbání na druhé straně.
• Během celého cyklu je okraj plechu sevřen mezi dvěma středovými válci a poté je plech pomocí bočních válců ovinut kolem horního válce. Arch je okamžitě zformován bez další úpravy okrajů hotového výrobku. To umožňuje zkrátit délku rovných úseků na 1,5násobek tloušťky plechu.

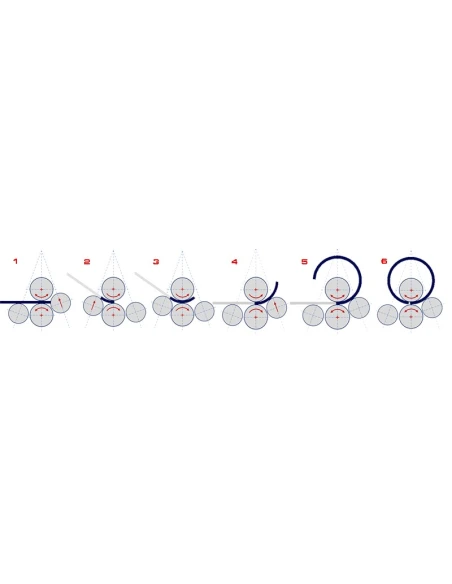

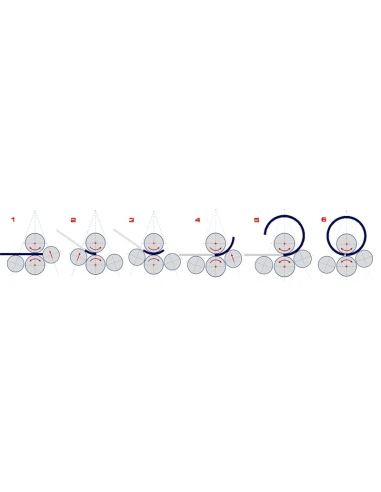

• Proces ohýbání probíhá následovně: spodní válec se pohybuje nahoru a pevně drží plech na horním válci, zatímco boční válce provádějí přesné ohýbání, přičemž se pohybují obloukovým pohybem nahoru a dolů na obou stranách nezávisle na sobě. Tím vzniká dokonalý válcový tvar.
• Během procesu ohýbání a ohýbání je plech bezpečně držen a nesklouzává díky stálému a spolehlivému tlaku mezi horním a dolním válcem. To zajišťuje vysokou opakovatelnost a přesnost při sériové výrobě.
• Ohýbací plech lze podávat z obou stran. Válcovací stroj lze umístit blízko ke stěně, čímž se ušetří prostor v dílně díky podávání plechu z obou stran.
• Na čtyřválcové válcovací stolici - na rozdíl od tříválcové válcovací stolice - bude ohýbání téhož plechu až o 50 % rychlejší a efektivnější díky stálé přítomnosti plechu na stroji od okamžiku jeho podání až do odebrání hotového obrobku. Po ohýbání probíhá ohýbání okamžitě bez jakéhokoli dalšího pohybu plechu v pracovním prostoru stroje.
• Ohýbání kuželovitých obrobků je na čtyřválcovém stroji mnohem efektivnější a rychlejší. Boční válce jsou namontovány pod určitým úhlem, aby ohýbaly kužel, a spodní válec bezpečně fixuje plech.

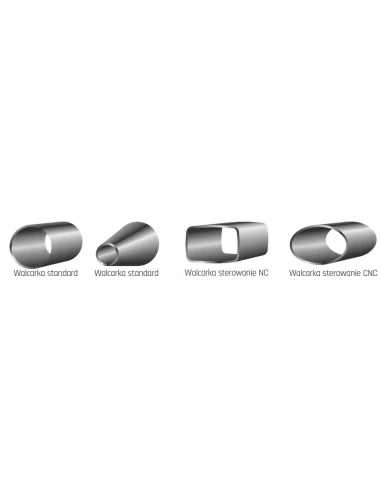

• Pouze čtyřválcový válcovací stroj může plně a efektivně využívat možnosti NC řídicí jednotky a CNC systému, protože pohyb obrobku je řízen v každé fázi. Díky řídicím systémům NC je tak možné vyrábět díly obdélníkového tvaru. Na druhou stranu s CNC řízením jsou možné všechny tvary, mezi které patří eliptické, obdélníkové, zakřivené a s rovnoběžnými stranami.

Hlavní výhody:

• Zpevněná a svařovaná ocelová konstrukce ST-52 zajišťuje stabilitu a vysokou kvalitu výroby pro dlouhodobé používání.

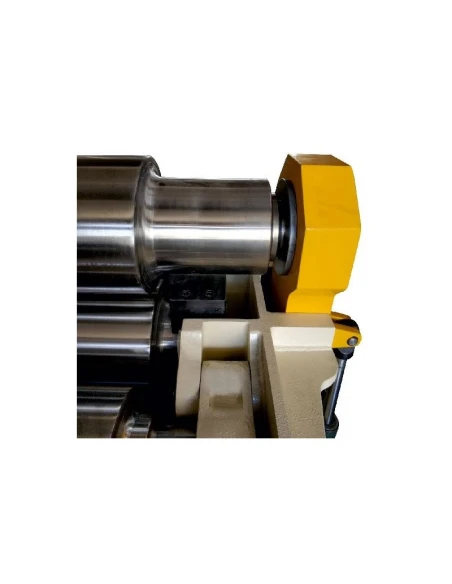

• Indukčně kalené válce z uhlíkové oceli s vysokým koeficientem tahu.
• Indukčně kalené válce z uhlíkové oceli s vysokým koeficientem tahu.

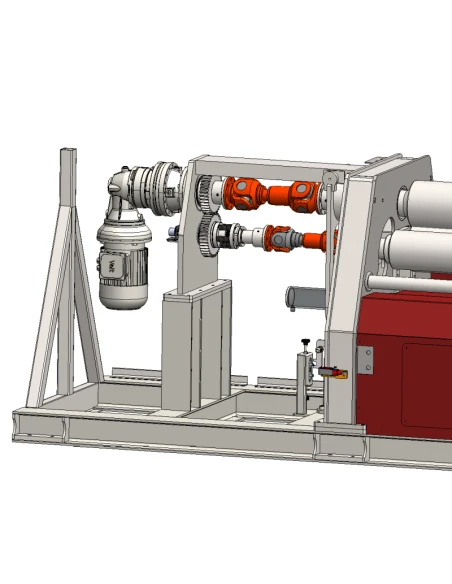

• U válcovacích tratí o průměru válců 150-250 mm je horní válec poháněn elektromotorem, spodní válec spojením horního válce s ozubeným kolem, boční válce nejsou poháněny.

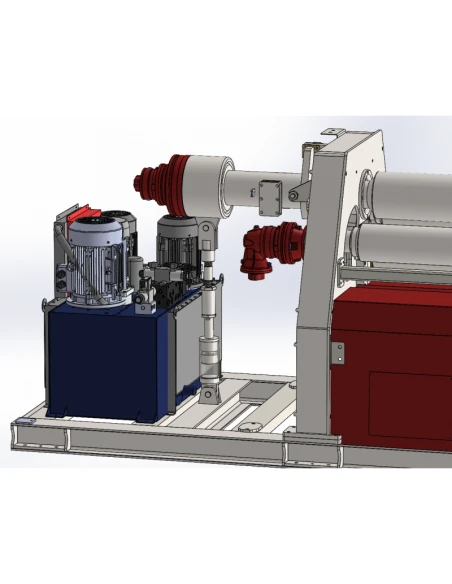

• U válcovacích tratí o průměru válců 275-550 mm jsou horní a dolní válec poháněny hydromotory, opatřenými systémem proti přetížení, boční válce nejsou poháněny.
• Dva boční válce se pohybují obloukovým pohybem, přičemž vykonávají dvojitý stlačovací pohyb pomocí hydraulických pístů. Pracovní systém válců zajišťuje ideální tvar válce.
• Dolní přítlačný válec se nastavuje do určité polohy díky hydraulickým pístům.
• Vytahování hotového plechu se provádí zvedáním horního válce pomocí hydraulického systému.
• Automatický - centrální mazací systém.
• Boční válce poskytují možnost ohýbání šikmých kuželových tvarů.

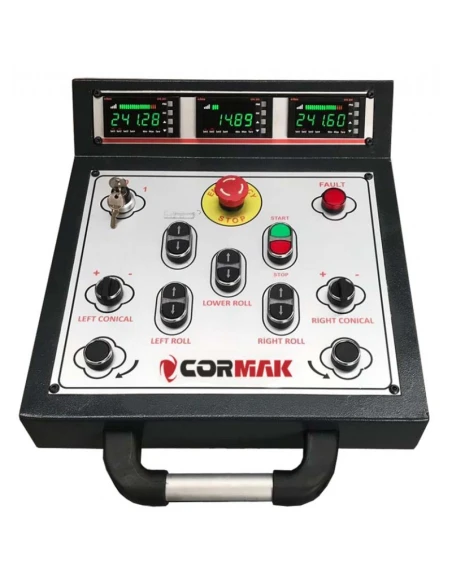

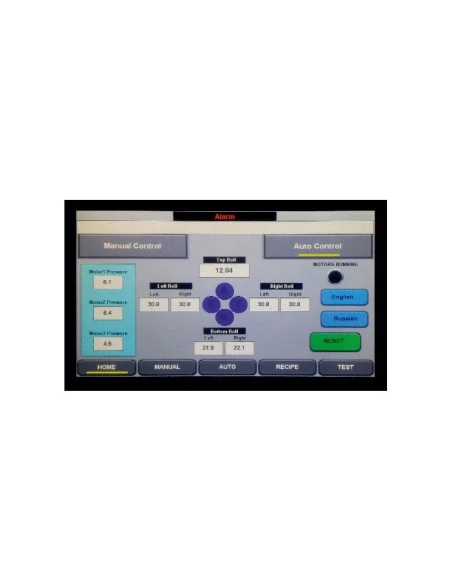

• Digitální displej polohy bočních válců a spodního válce zobrazuje polohu válců.
• Dvoustupňové nastavení otáček pro regulaci výkonu a točivého momentu (pouze od modelu 4 RMH2050/280 a vyššího).
• Hydraulický systém vyvažování válců pro optimální kvalitu a opakovatelnost ohýbání.

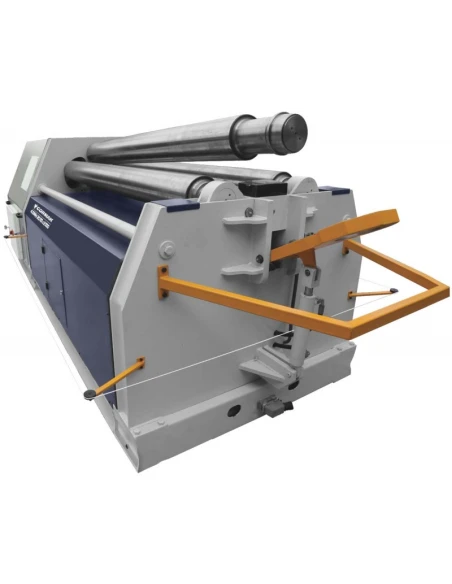

• Volitelně lze válcovací stroj vybavit středovými a bočními podpěrami pro velké plechy a průměry.

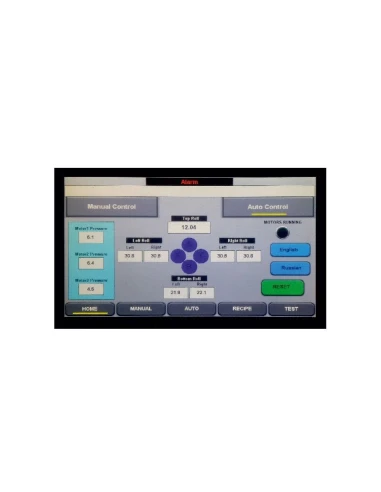

• Volitelné CNC a CNC řízení umožňující výrobu složitých tvarů.
• Stroj splňuje požadavky směrnice o bezpečnosti CE (označení CE) / prohlášení o shodě.

Poznámka: Standardní hodnoty vybavení jsou založeny na kovech s mezí kluzu za studena 260 N/mm²
