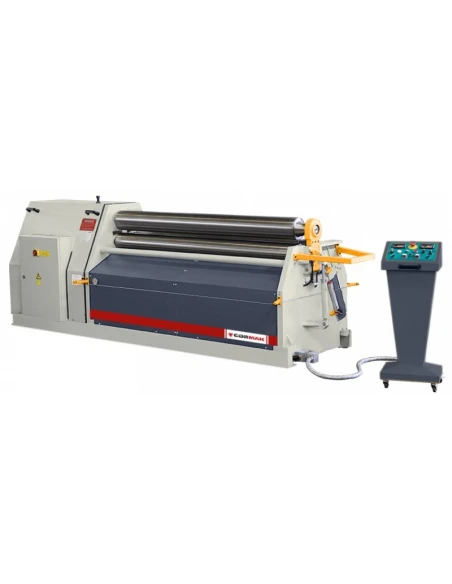

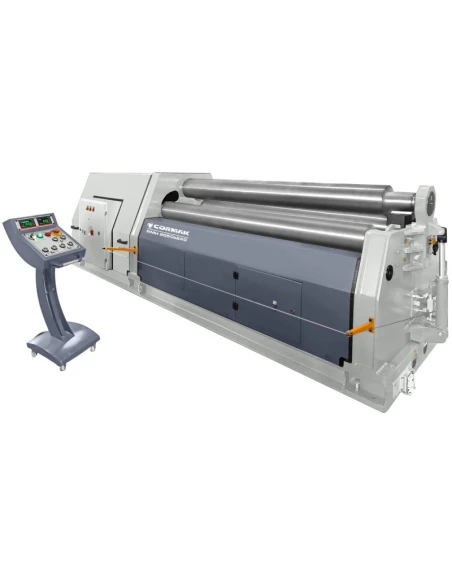

3válcový hydraulický válcovací stroj CORMAK RMH 3050x210

Popis stroje:

Hydraulický válcovací stroj řady RMH má symetricky uspořádané válce v pyramidálním uspořádání. Díky tomu je možné jak předohýbání, tak kuželové ohýbání. Většina točivého momentu je generována hydraulickým pohonem všech tří válců prostřednictvím vysoce výkonné planetové převodovky. Tím je zajištěn přímý přenos výkonu na válce a maximální výkon beze ztrát.

Hydraulická tříválcová frézka má pyramidové uspořádání. Pomocí bočních válců se mění poloměr ohybu a horní válec je zodpovědný za posuv plechu doleva a doprava.

Hlavní výhody:

• Zpevněná, tuhá, svařovaná konstrukce z oceli ST-52 zajišťuje stabilitu a vysokou kvalitu výroby při dlouhodobém provozu.
• Indukčně kalené válce z uhlíkové oceli s vysokým koeficientem tahu.
• Indukčně kalené válce z uhlíkové oceli s vysokým koeficientem tahu.

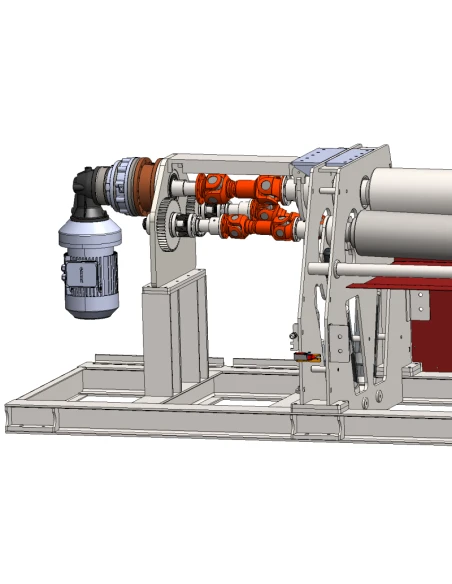

• U válců o průměru 210-240 mm je horní válec poháněn elektromotorem napojeným na převodovku, která zajišťuje vysoký točivý moment. Boční válce jsou poháněny spojením horního válce s ozubenými koly.

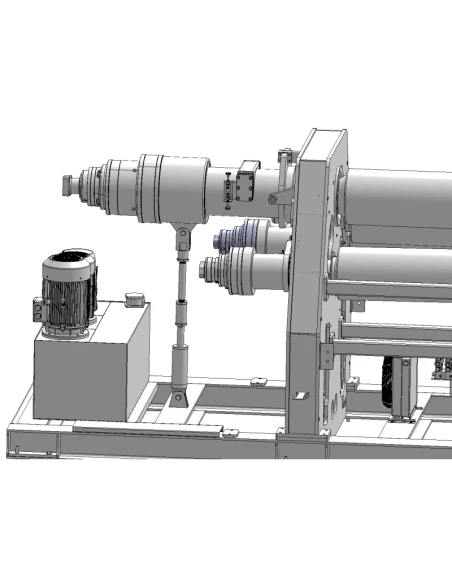

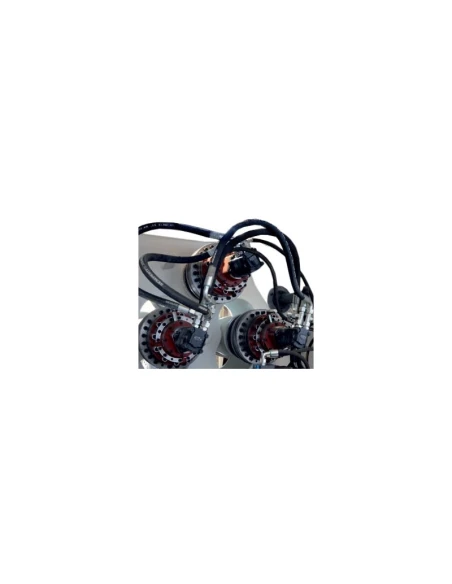

• U válcovacích tratí s průměrem válců 280-550 mm jsou tři válce poháněny třemi nezávislými hydromotory. To zajišťuje vysokou produktivitu a snadné ohýbání nejtlustších plechů.

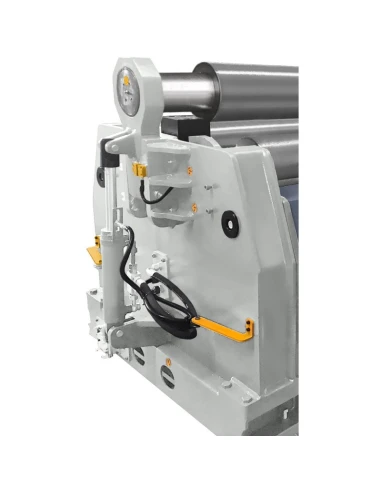

• Dva boční válce se pohybují vždy nezávisle na sobě obloukovým pohybem pomocí hydraulických pístů, což umožňuje tváření nejmenších průměrů plechů a také zajišťuje dokonalý tvar válce.
• Vytahování hotového plechu se provádí zvedáním horního válce pomocí hydraulického systému.
• Centrální mazací systém zajišťuje automatickou dodávku maziva do pohyblivých částí stroje podle pevně stanoveného harmonogramu.
• Stroj poskytuje možnost ohýbání kuželových forem.

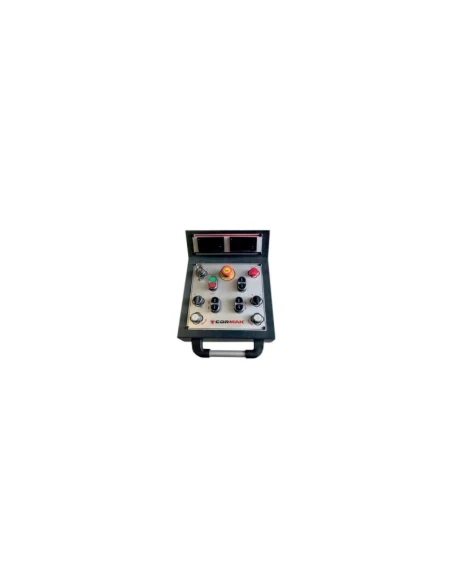

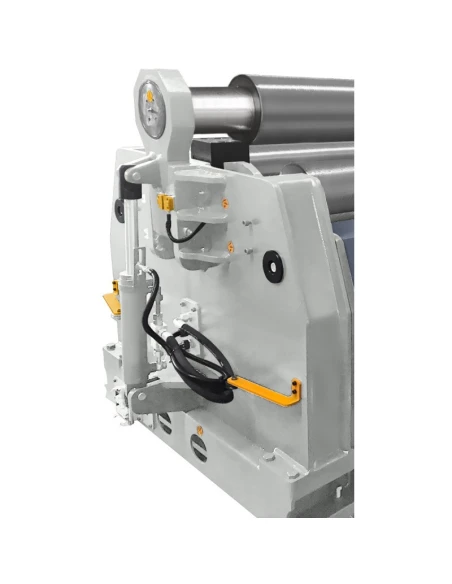

• Digitální ukazatel polohy bočních válců - zobrazuje aktuální polohu bočních válců. Krajní polohy bočních válců lze omezit z ovládacího panelu tak, aby se nezvedly více než do předem stanovené polohy, čímž se eliminuje chyba obsluhy.
• Dvoustupňové nastavení otáček pro regulaci výkonu a točivého momentu (pouze od modelu RMH2050/280 a vyšší).
• Pro optimální kvalitu a opakovatelnost ohýbání je použit hydraulický systém vyvažování válců.

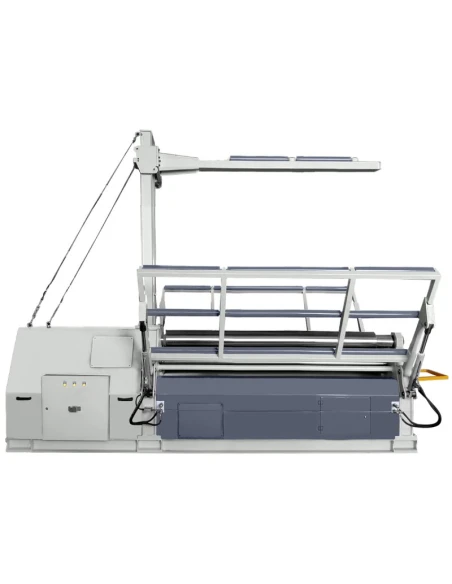

• Volitelně lze válcovací stroj vybavit středovými a bočními podpěrami pro velké plechy a průměry.
• Stroj splňuje požadavky směrnice o bezpečnosti CE / prohlášení o shodě.

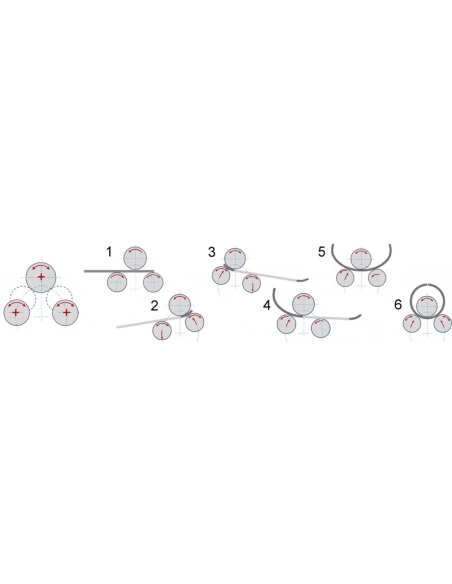

Schemat przetwarzania:

Poznámka: Standardní hodnoty vybavení jsou založeny na kovech s mezí kluzu za studena 260 N/mm²

Volitelné vybavení:
