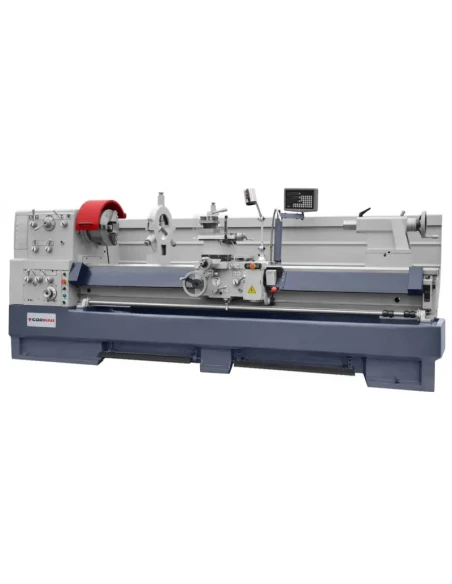

Univerzální konvenční soustruh CORMAK 660x4000

Hlavní výhody:

- Univerzální soustruh CORMAK 660 x 4000 (C6266/4000) lze použít pro různé úkoly, jako je soustružení vnitřních a vnějších povrchů, kuželů, leštění, metrické, palcové, modulové a DP závitování, vrtání a protahování. - Pevná litinová konstrukce lože zajišťuje maximální snížení vibrací. Navíc je lože tvrzené a přesně broušené. Lože stroje je mimořádně odolné vůči zkroucení a nevibruje, což splňuje základní podmínku přesného soustružení. - Centrální systém přepínání posuvu, posuvová šroubovice a hřídel pro závitování

- Digitální displej pracuje ve třech osách pohybu: podélné, příčné a horní saně. Zpracovaný elektronický signál z optických pravítek zobrazuje dosažené hodnoty pohybů podél os na digitálním displeji.

- Soustruh vybaven vysoce kvalitním, zesíleným systémem ložisek vřetena. Moderní uložení hlavního hřídele s kuličkovými ložisky

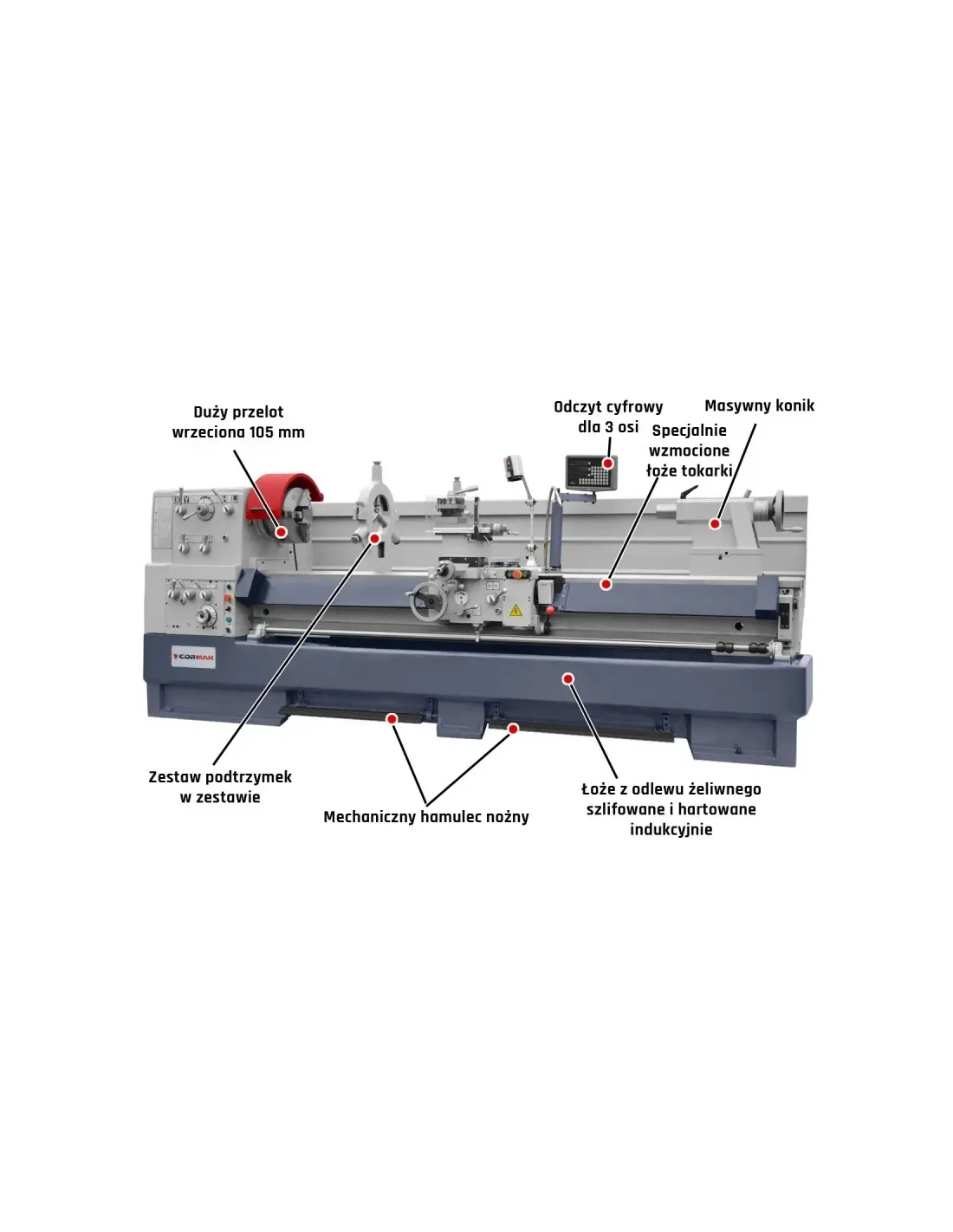

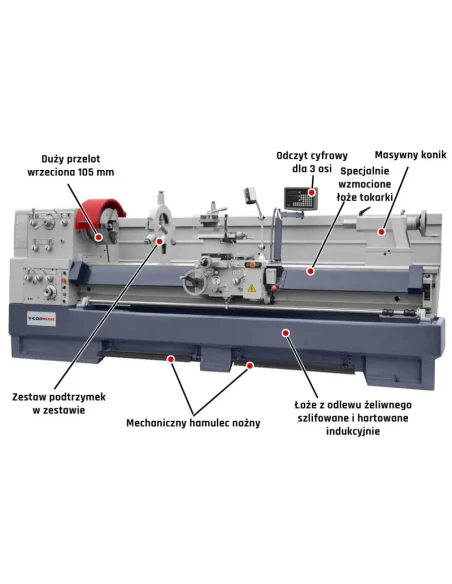

- Optimální výsledky práce zajišťuje velký průchod vřetena 105 mm, vzdálenost hrotů 4000 mm, tříčelisťové sklíčidlo 315 mm a výkonný motor 7,5 kW.

- Systém rychlého podélného a příčného posuvu výrazně zkracuje dobu obrábění a zvyšuje produktivitu.

- Tvrzená a broušená ozubená kola v převodovce vřetena - zajišťuje stabilitu práce na dlouhou dobu.

- Vybaveno posuvovou šroubovicí a hřídelí pro závitování, automatickým podélným a příčným posuvem.

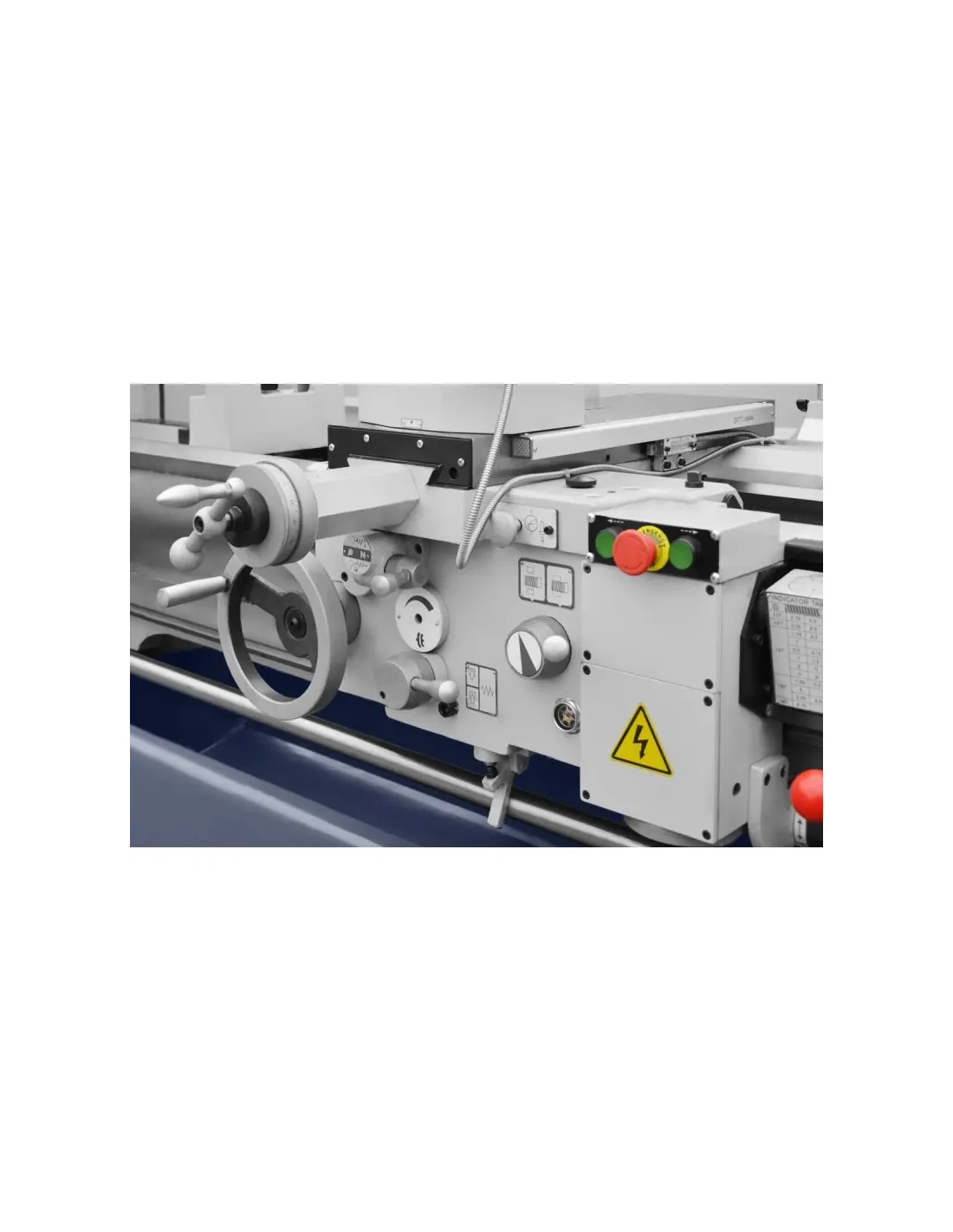

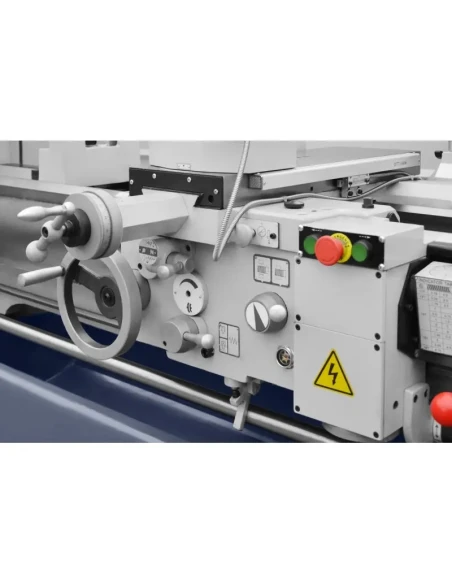

- Snadná regulace otáček vřetena a automatického posuvu z ergonomického ovládacího panelu na převodovce.

- Možnost obrábění širokého rozsahu závitů bez nutnosti výměny převodových kol. Široká škála soustružených závitů: metrický 0,2-14 mm (47 ks), palcový 2-112 T.P.I. (60 ks), modulový 0.1-7M.P. (39 ks), závit DP 4-112 D.P. (50 ks). Soustružení pravých a levých závitů.

- Hodiny pro soustružení závitů určené pro přesné počítání závitů. Funkce šetří čas, aby bylo možné v několika průchodech odšroubovat matici posuvové šroubovice a ručně rychle vrátit suport do původní polohy.

- Lože má výměnný most pro soustružení větších dílů, jako je například disk. Tento model soustruhu umožňuje obrábění s maximálním průměrem 885 mm při vyjmutí mostu.

Technické údaje:

Průměr soustružení nad ložem	Ф660 mm
Průměr soustružení nad suportem	Ф455 mm
Průměr soustružení po vyjmutí mostu: průměr x šířka	885 x 170 mm
Výška hrotu	330 mm
Vzdálenost mezi hroty	4000 mm
Šířka lože	405 mm
Max. průřez řezného nástroje	25 x 25 mm
Celkový posuv příčných saní	355 (0,05) mm
Celkový posuv horních saní	140 (0,02) mm
Vřeteník
Průměr vřetena	Ф105 mm
Konec vřetena	D1-8
Počet otáček vřetena	(12) 25-1500 ot./min.
Rozsah otáček vřetena	25, 35, 55, 75, 115, 170, 325, 475, 660, 1000, 1500 ot./min.
Závit a posuv
Průměr a závit posuvové šroubovice	Ф40 x 6 mm
Stoupání palcových závitů	2-112 T.P.I. (60 ks)
Stoupání metrických závitů	0,2-14 mm (47 ks)
Závit DP	4-112 D.P. (50 ks)
Modulové závity	0.1-7M.P. (39 ks)
Podélný posuv	0,059-1,646 mm/ot. (35 ks)
Příčný posuv	0,020-0,573 mm (35 ks)

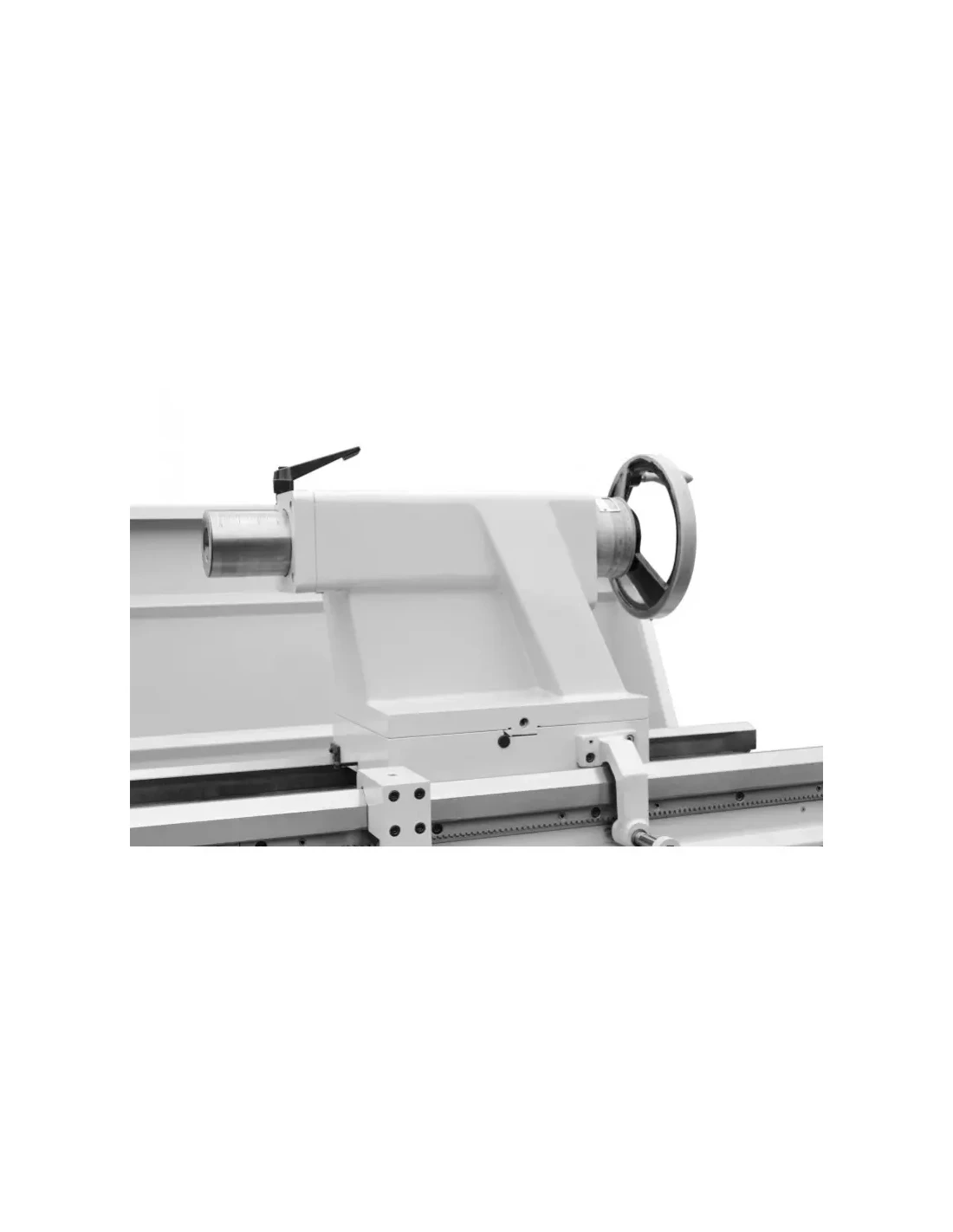

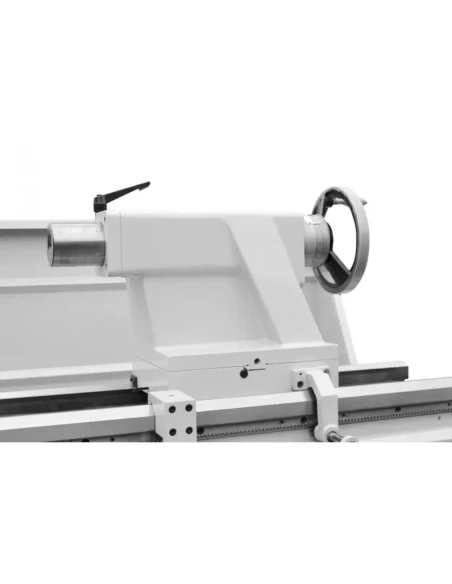

Soustružnický koník
Celkový posuv pouzdra koníku	180 mm
Průměr pouzdra koníku	Ф 75 mm
Kužel koníku	MK-5
Motor
Motor pohonu vřetena S1/S6	7,5/9 kW
Motor chladicího čerpadla S1/S6	0,1/0,12 kW
Hmotnost a rozměry
Rozměry D/Š/V	5500 x 1200 x 1600 mm
Hmotnost cca	4150 kg (±2%)

Standardní vybavení:

• Digitální displej 3-osý (SDS-3VA)
• Tříčelisťové sklíčidlo 315 mm (samostředící)
• Čtyřčelisťové sklíčidlo 400 mm (nezávislé)
• Soustružnická deska 400 mm
• Zrychlený posuv
• Pevná podpěra
• Pohyblivá podpěra
• Pevný hrot MK5 (2 ks)
• Redukční pouzdro vřetena
• Chladicí systém
• Pracovní osvětlení
• Klíč pro sklíčidlo a držák
• Sada údržbových nástrojů
• Návod k obsluze v češtině
• Prohlášení o shodě CE

Volitelné vybavení:

• Sada soustružnických nožů 25x25 9 ks (s výměnnou destičkou)
• Přesný otočný hrot MK5
• Přípravek na broušení hřídelí a otvorů PS125
• Emulgační olej, chladicí kapalina pro obrábění ES-12
