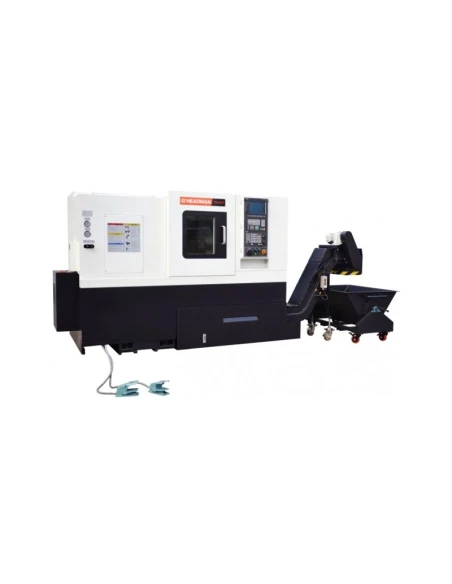

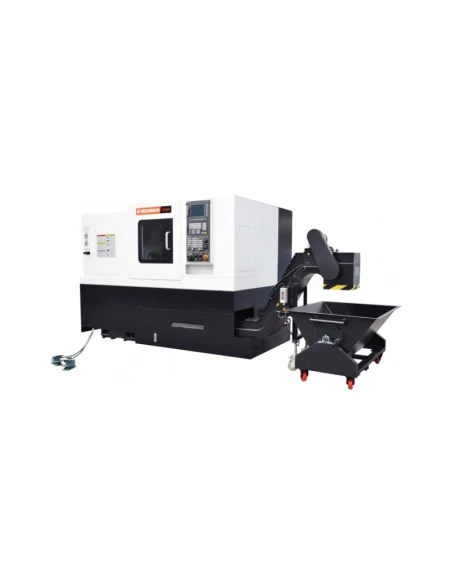

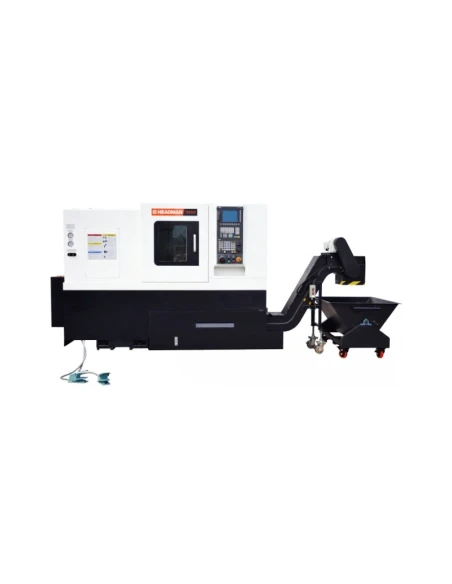

CNC soustruh CORMAK T55

Vlastnosti stroje

Vysoká přesnost

• Přesnost opakovaného polohování X/Z: 0,001 mm <0,002 mm
• Přesnost dynamického vyvažování vřetena: 0,3 g.mm
• Pakovatelnost vřetena: ±0,0001 mm

Vysoká tuhost

• Upínací síla válečku: 3600 Kgf 240 Nm

Vysoká rychlost

• Rychlost posuvu v ose X/Z: 30 m/min, 36 m/min
• Doba indexování servopohonu: 0,15 s

Soustružení tvrdých materiálů

• Kvalita povrchu soustruhu: Ra 0,2~0,4 µm (tvrdost povrchu HRC58~63) 7 mm (ocelová tyč č. 45)
• Vrtání: Ф30 mm
• Vnitřní soustružení: 5 mm (na svitku Ф75 mm)

Zvýšená produktivita

• Vysoká tuhost stroje urychluje odebírání těžkého materiálu

Nejpřesnější opracování povrchu

• Díky nejnovějším technologickým řešením týkajícím se tuhosti stroje a mechanismu rychlého posuvu bude obrábění stabilní a přesné.

Přístupné vybavení

• Úplný chladicí systém
• Plný ochranný systém
• Pracovní lampa
• Návod k obsluze
• Nástroje pro seřízení - sada
• Sada nářadí
• Sada základů
• CNC systém (SIEMENS 828D)
• Hydraulická tříčelisťová svorka (8 palců)
• Transformátor
• Motor vřetena 11 KW, střídavý proud

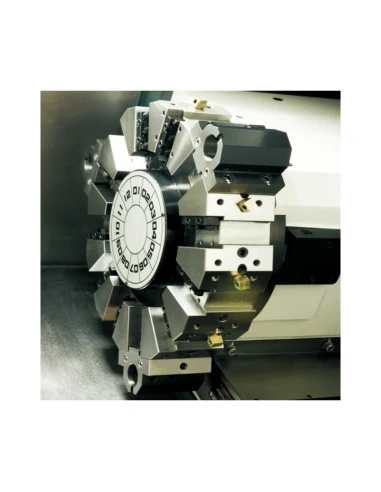

• Servorevolver s 8 držáky nástrojů
• Hydraulický arbitrážní systém
• Dveřní arbitrážní systém
• Uživatelská makra (600 běžných, variabilních skupin)
• Zadávání kódů EIA/ISO (standardní)
• Detekce dráhy nástroje na pozadí
• Funkce vyklepávání
• Přímé zadávání velikosti grafiky
• Rozhraní USB
• Připojení pomocí rozhraní USB
• Síťové rozhraní
• Trojité pracovní osvětlení
• Tvrdá čelist - sada
• Měkká čelist - sada
• Standardní pouzdro a držák nástrojů

Volitelné příslušenství

• Vřetenový motor 15 KW, střídavý proud
• Hydraulický koník s Morseovým kuželem 4
• Hydraulický koník s Morseovým kuželem 4
• Programovatelný koník s Morseovým kuželíkem 4
• Programovatelný koník s Morseovým kuželíkem 4
• Programovatelný koník s Morseovým kuželíkem 4
• Programovatelný koník s Morseovým kuželíkem 4
• Automatické dveře
• Vodní pistole
• Obráběcí metr
• Svěrné dmychadlo
• Vzduchová pistole
• Sběrač olejové mlhy
• Jednosměrný ventil - ovládání nástroje/vyfukování/polohovací ventil
• Stříkací zařízení na chladicí kapalinu
• Rozdělovač oleje a vody
• Přestavba vysokotlaké a nízkotlaké svorky
• Hydraulická svorka s průchozím otvorem (8 palců)
• Hydraulická svorka s otvorem a potvrzením uzavření/otevření (8 palců)
• Hydraulická svorka (10 palců)
• Soustružnický nástroj pro čelní soustružení, vnější soustružení a vystružování (vyvrtávání)
• Vysokotlaká chladicí kapalina
• Přístroj pro vytahování tyčí
• Nástroj pro vytahování tyčí.
• Vyvrtávací nástrojové pouzdro, vyvrtávací nástrojové pouzdro Ф32
• Měření obrobku
• Měření obrobku
• Nastavení nástroje (plná sada, automatické)
• Nastavení nástroje (plná sada, ruční)
• Boční dopravník třísek
• Zadní dopravník třísek
• Rotační lžíce na třísky
• Uchopovač dílů
• Manipulátor nebo kloubový robot
• Převraceč s 12 úchyty
