ZZ plazmový plynový hořák 1500x3000

Charakteristika plazmového plynového hořáku ZZ 1500x3000

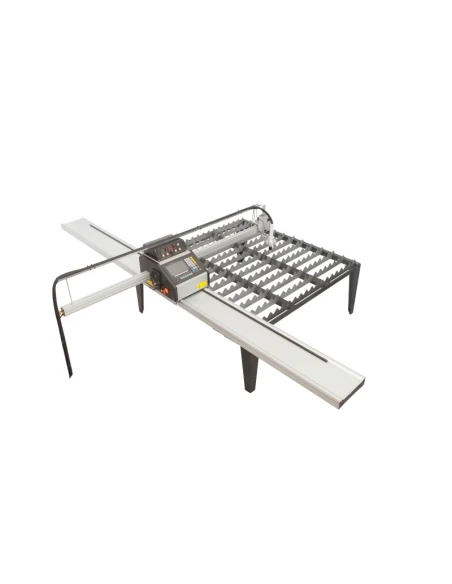

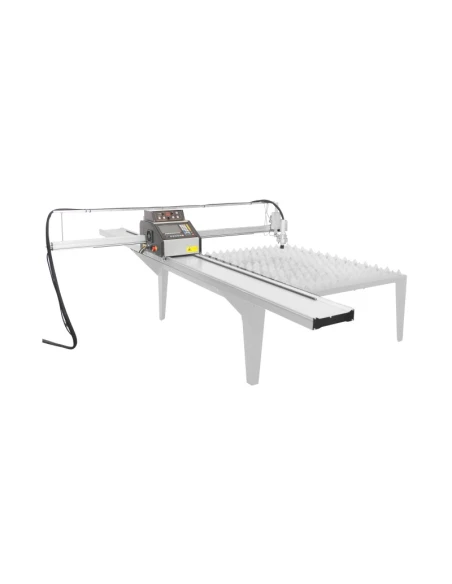

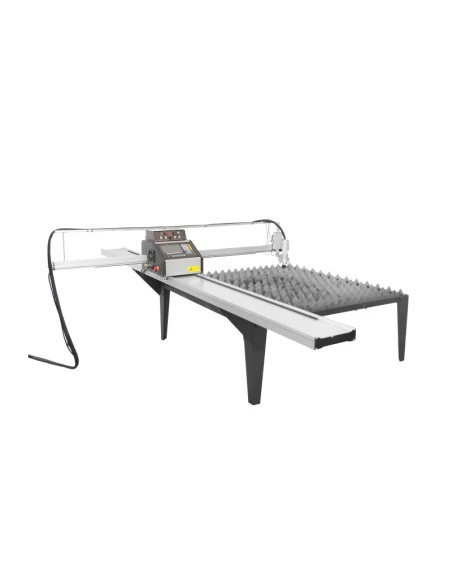

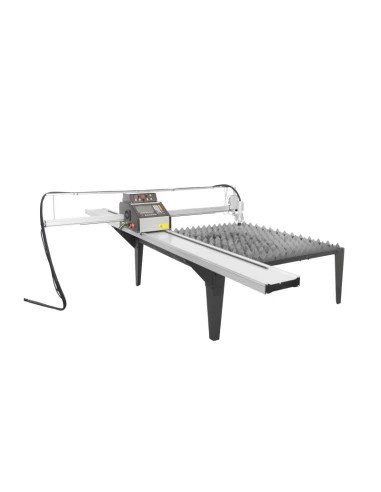

Plazmový nebo kyslíkoplynový hořák CNC1 je mobilní zařízení určené k tvarovému řezání dílů z plechu. Stroj nevyžaduje kotvení k podkladu, což výrazně zkracuje dobu instalace. Navíc umožňuje umístění stroje kdekoli v hale bez nutnosti nákladných základů.

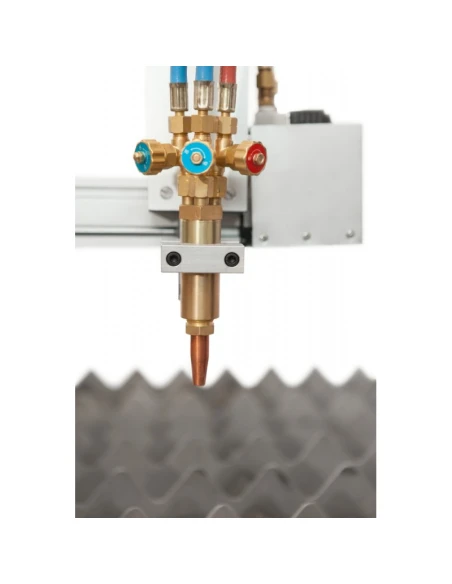

Stroj je vybaven kyslíkovým plynovým řezacím zařízením.

Stroj je vybaven systémem podvozku vynikající kvality, který v kombinaci s nízkou hmotností portálu činí z plotru jeden z nejrychlejších strojů dostupných na našem trhu. Stroj lze používat k ručnímu i automatizovanému řezání, je vybaven digitální řídicí jednotkou, která umožňuje řezání složitých tvarů. Tento model CNC plazmové řezačky se velmi dobře hodí pro lodní stavitelství, strojírenství a energetiku. CNC1 využívá přesný systém vedení v osách X, Y.

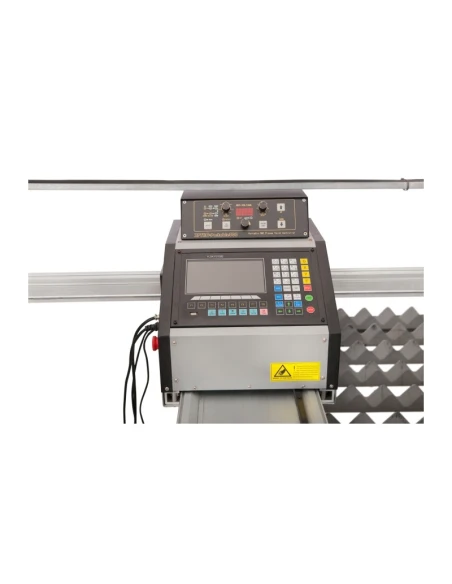

Provoz plazmové řezačky řídí elektronický výrobní systém Sino-USA, který se vyznačuje vysokou přesností a eliminuje chyby vznikající při provozu. Stroj se velmi snadno programuje. Pro jednoduché tvary je možné programovat ručně, pro složitější tvary automaticky. Na displeji se zobrazuje řezaný obrazec a pohyb hořáku.

Pro snadné programování je součástí stroje originální software FastCAM. Software je v polštině, takže se s ním lépe pracuje.

FastCAM je technologický program CAD/CAM pro navrhování a definování řezných drah dílů řezaných na CNC hořácích. Program se instaluje v kanceláři na stolní nebo přenosný počítač. Po definování řezné dráhy obdržíme hotový řídicí kód, který přeneseme do řídicího systému stroje. Program FastCAM je základním vybavením našich strojů.

Z 1500x3000 plazmový řezací stroj - základní informace:

• Příjemné uživatelské rozhraní - jednoduché ovládání i pro osoby, které nikdy nepracovaly v programech typu FastCAM
• Import výkresů ve formátu *.txt z libovolného typu programu (např. AutoCAD, SolidWorks atd.)
• MAKRO - knihovna standardních tvarů umožňuje vytvářet obrazce, aniž byste je museli kreslit v systému CAD. Program poskytuje 2D obrazce
• NESTING - optimální využití plechu díky automatickému rozkládání dílů na plechu
• DEMO - Zobrazuje pracovní cyklus (dráhu) bez zapnutí zdroje plazmatu nebo kyslíku

POTENCIÁLNÍ REGULÁTOR VÝŠKY:

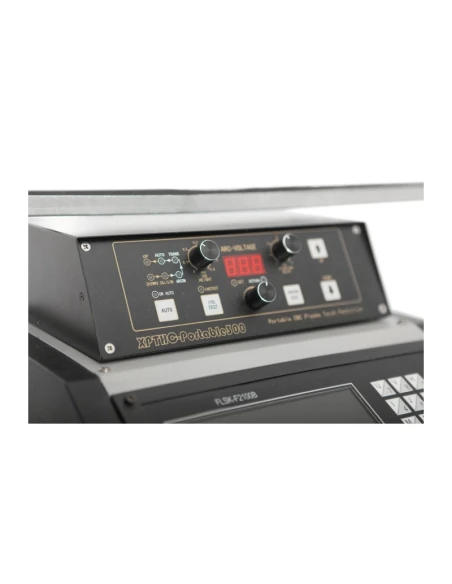

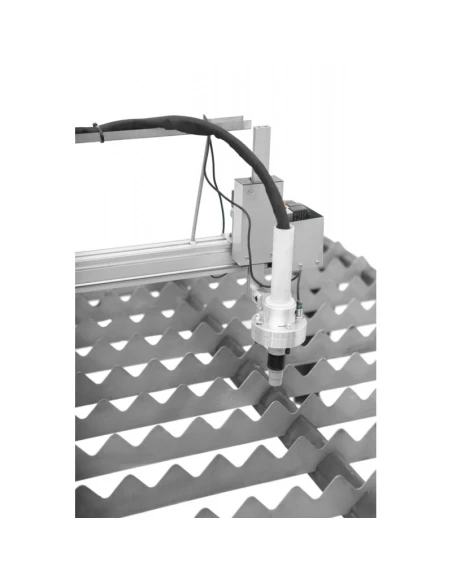

Zařízení je vybaveno THC (regulátorem výšky plazmového hořáku s napětím). Přesné nastavení (+/- 0,1 mm) vzdálenosti mezi plazmovým hořákem a plechem během řezání Větší přesnost a absence vad, které mají kapacitní senzory a válečkové desky Parametry regulátoru se automaticky přebírají z tabulky automatické volby řezných parametrů.

Technické parametry plazmového řezacího stroje ZZ 1500x3000

Obrázky jsou pouze ilustrační, stroj se prodává bez tabulky.
