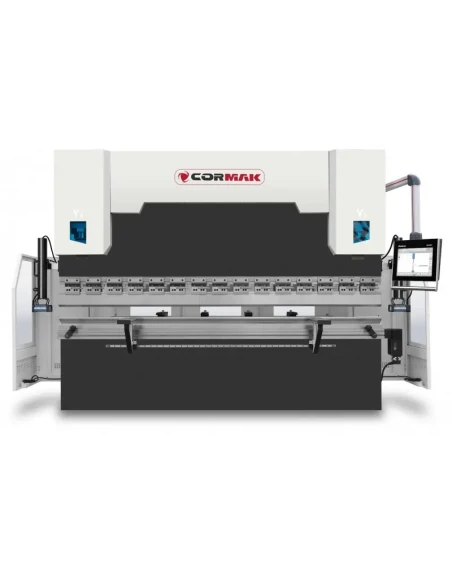

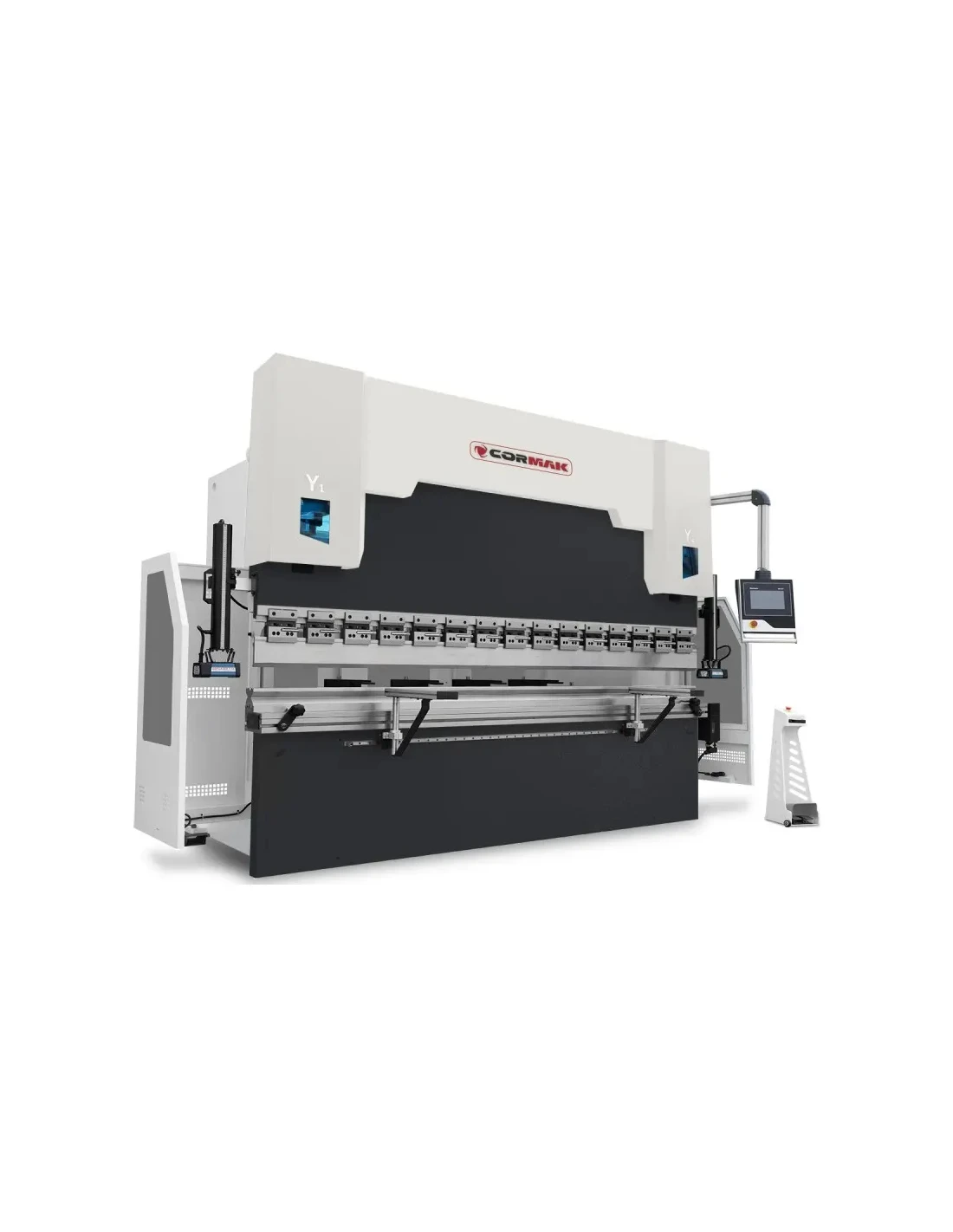

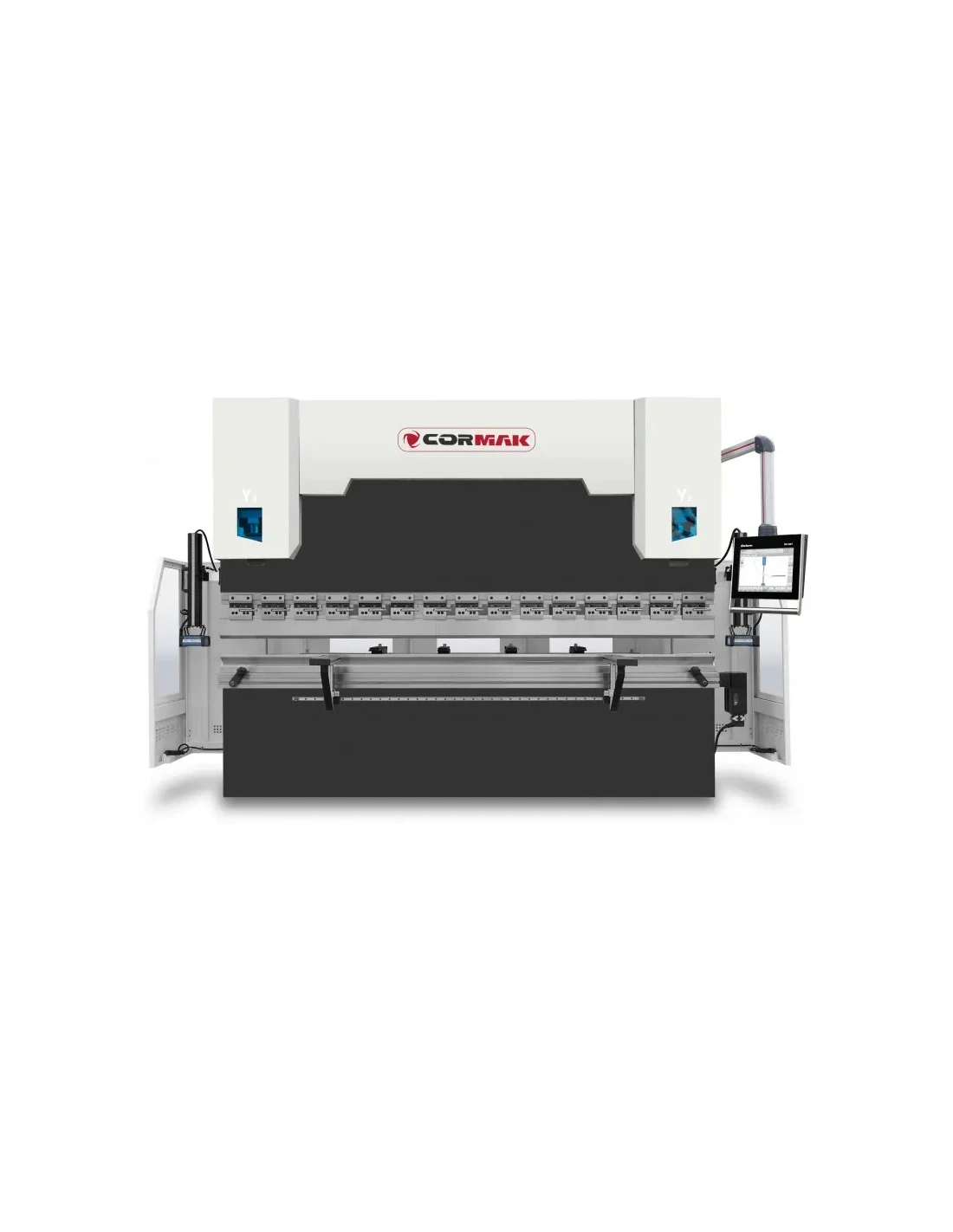

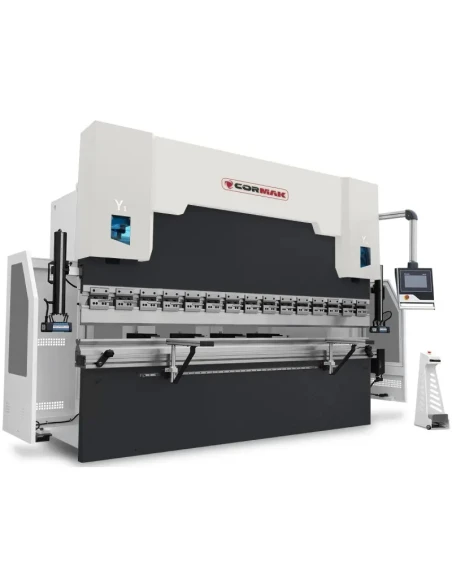

Hydraulický ohraňovací lis CORMAK CNC SERVO ELITE 250×3200 DA-58T

Hydraulický ohraňovací lis CORMAK CNC SERVO ELITE 250×3200 DA-58T

Name: Hydraulický ohraňovací lis CORMAK CNC SERVO ELITE 250×3200 DA-58T
Brand: Cormak
SKU: CK.2844
Price: 3112035 CZK
Availability: InStock

Ohraňovací lisy značky Cormak jsou pokročilá zařízení umožňující přesné ohýbání plechů díky pečlivě vybraným razníkům a matricím. Naše nabídka zahrnuje modely vybavené standardními ovladači DELEM DA-58T a volitelně ovladači DELEM DA53T, DA-66T, DA69T a CYBELEC 12, které poskytují širokou škálu funkcí, umožňujících realizaci i těch nejnáročnějších úkolů ohýbání.

3 112 035 Kč

S DPH

Popis

Hlavní vlastnosti:

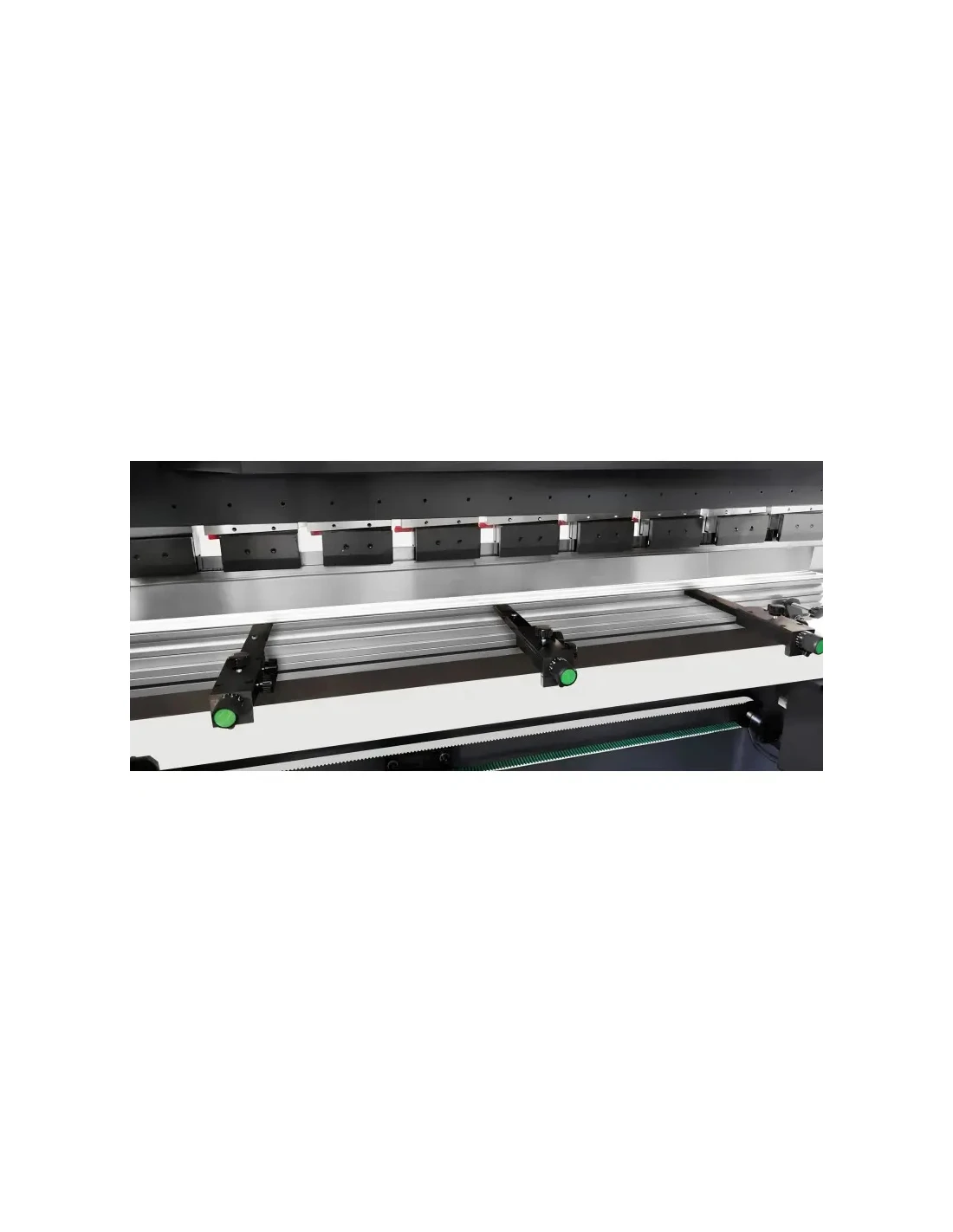

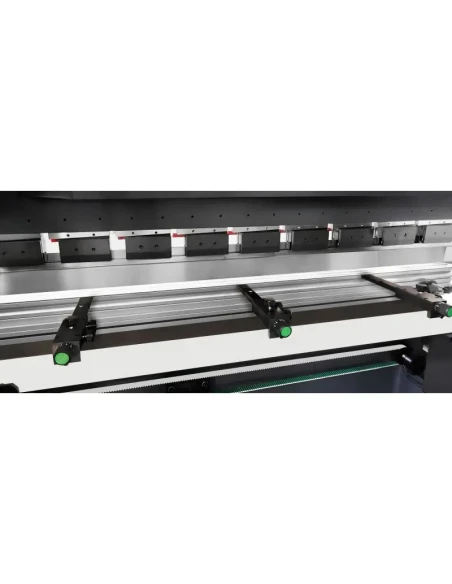

- Přední podpěry: 2 kusy na lineárních vedeních, zajišťující stabilitu během ohýbacích operací

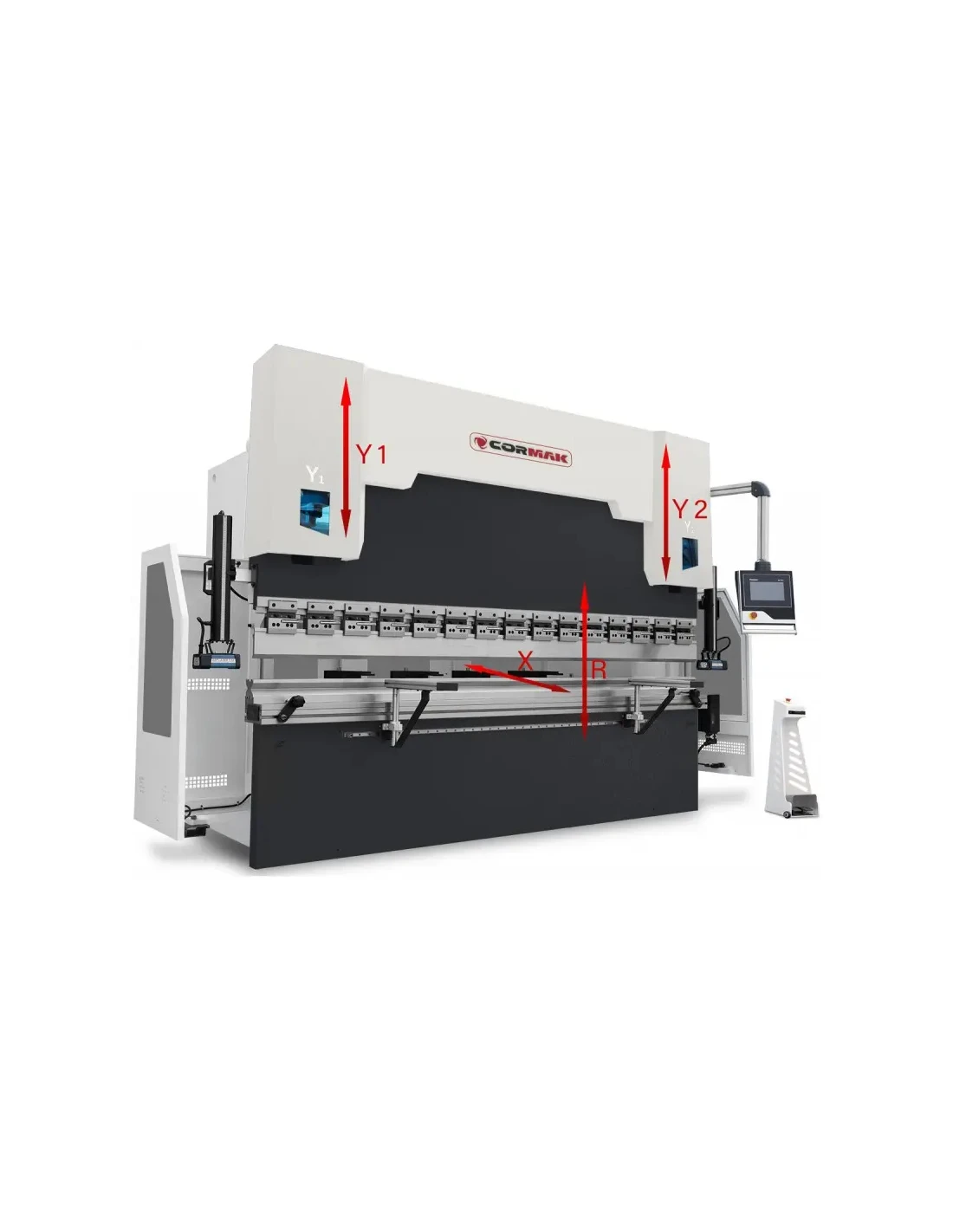

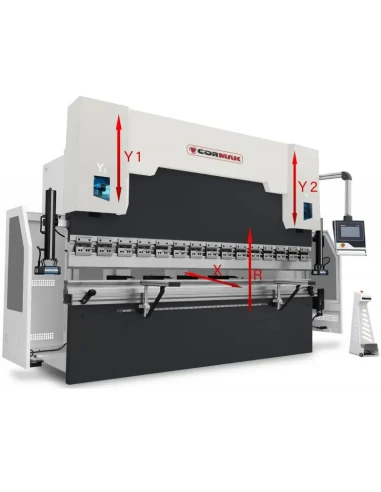

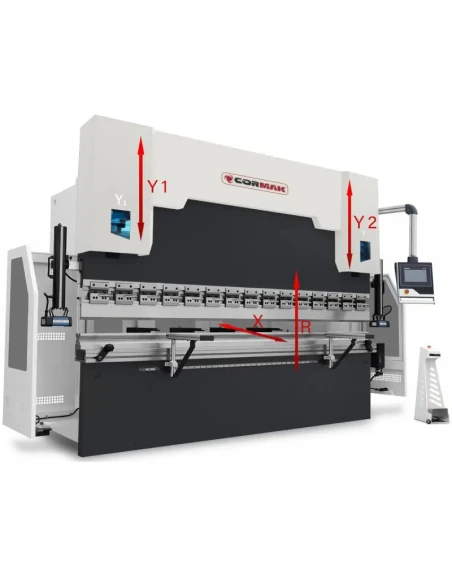

- Nastavení os Y1, Y2: servopohon na enkodérech
- Nastavení zadního dorazu (osa X): servopohon na enkodérech
- Nastavení osy R: servopohon na enkodérech
- Automatická kompenzace průhybu
- Dvojité upínání razníku oboustranné: rychlá montáž typu AMADA, umožňující rychlé změny nástrojů

Technické parametry

Max. tloušťka ohýbaného plechu (S235)	do 10.0 mm
Jmenovitý tlak	2500 kN
Maximální délka ohýbaného plechu	3200 mm
Hloubka hrdla	400 mm
Maximální zdvih pohyblivého nosníku	250 mm
Maximální výška otevření	535 mm
Vzdálenost mezi nosníky	2500 mm
Posun zadního dorazu	600 mm
Výkon motoru	18,5 kW
Délka	3300 mm
Šířka	1850 mm
Výška	2900 mm
Hmotnost	12400 kg

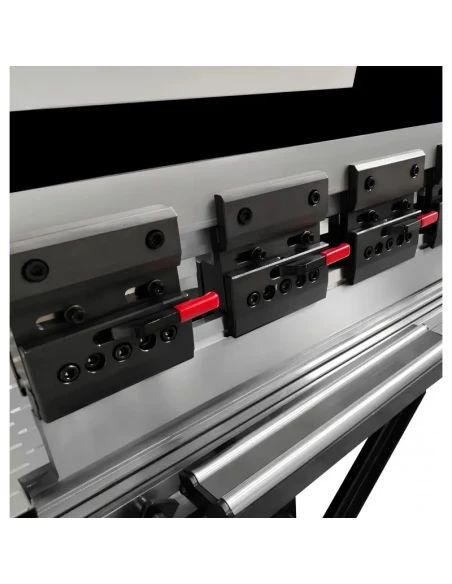

Automatické nastavení posunu dorazů (osa X) a osy R (v manuální verzi). Osa R usnadňuje ohýbání větších poloměrů, například krokovým systémem.

Volitelně nastavení prstů v osách Z1, Z2, R1, R2, X1, X2 na servomotorech.

Pro dosažení uspokojivého výsledku krokového ohýbání je nezbytné provést určité výpočty, které vyžadují znalost několika klíčových parametrů ohýbacího procesu - jsou to:

- - Délka oblouku - vzdálenost mezi konci zakřivené části plechu měřená na vnitřní straně ohybu;
  - Počet ohybů - počet jednotlivých ohybů, které musí být provedeny pro dosažení ohýbaného plechu s daným poloměrem; čím více ohybů, tím menší úhel jednotlivého ohybu a hladší oblouk;
  - Vzdálenost mezi ohyby - vzdálenost mezi jednotlivými ohyby provedenými během procesu.

I když se celý proces krokového ohýbání může zdát složitý, stroje a software dostupné ve společnosti CORMAK jsou na takové úrovni pokročilosti, že v mnoha ohledech zcela nahrazují operátora.

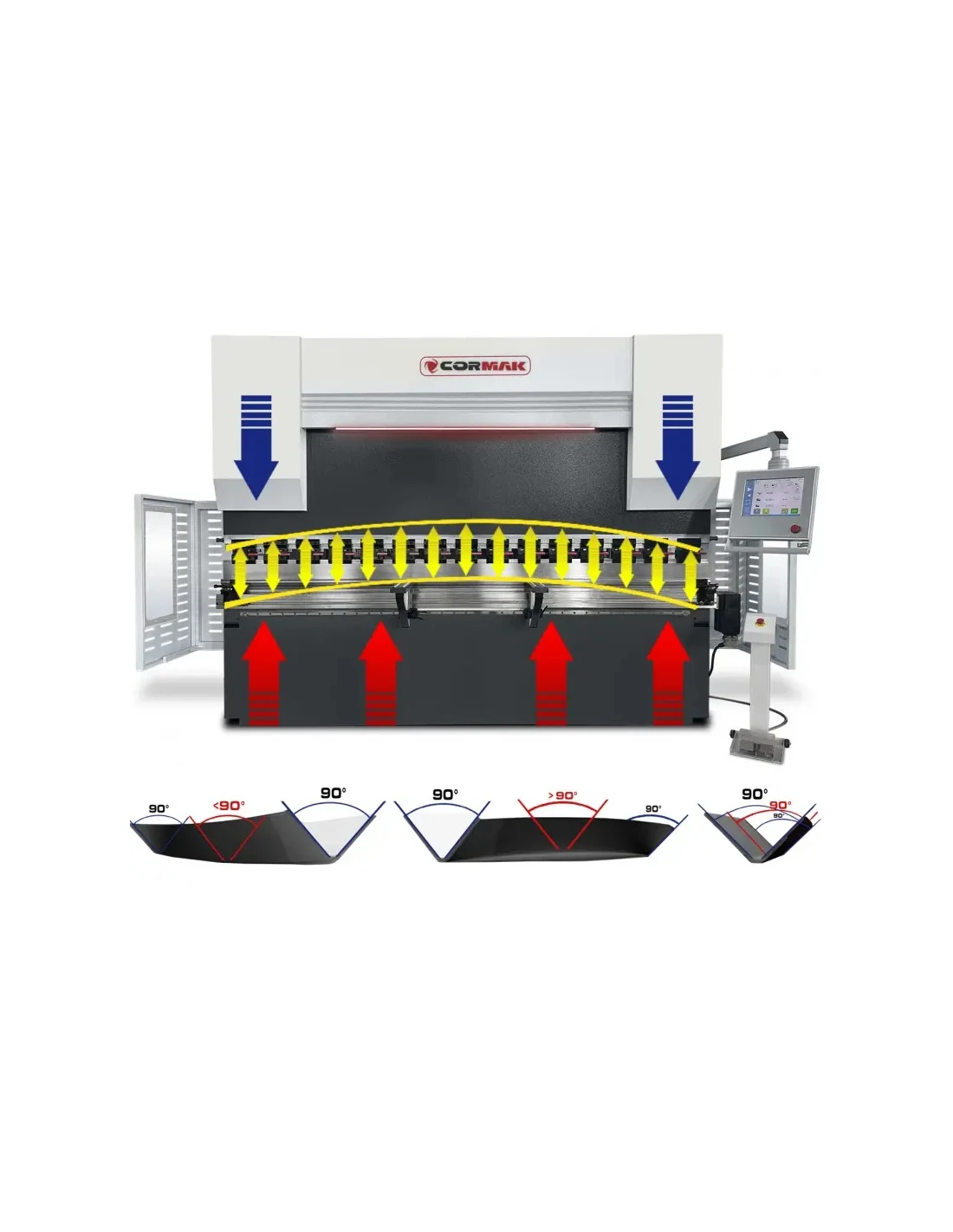

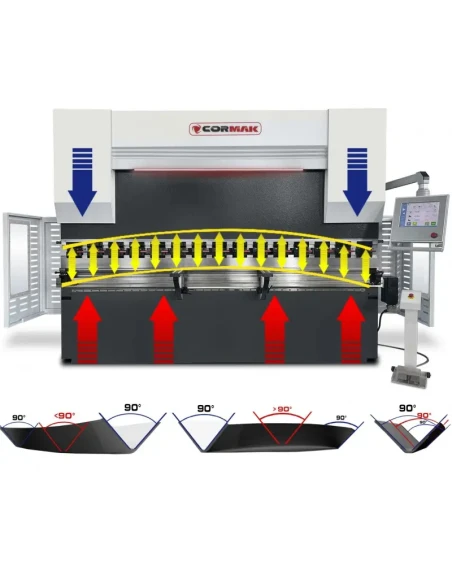

Automatická kompenzace průhybu

Zajišťuje po celé délce ohybu zachování stejného úhlu ohybu - (volba)

Manuální kompenzace průhybu (volba)

Zajišťuje po celé délce ohybu zachování stejného úhlu ohybu - (volba)

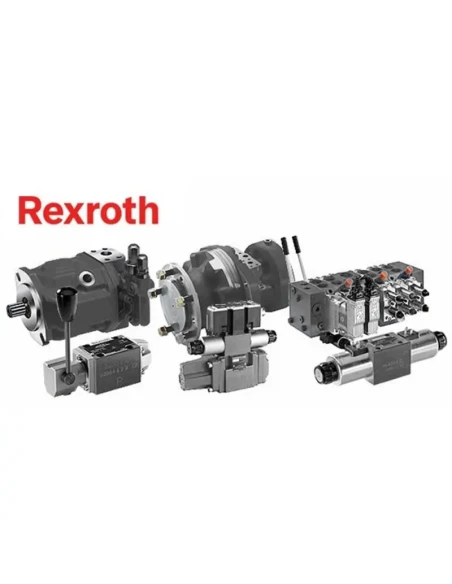

Vysoce kvalitní komponenty:

- - - Komponenty elektrického systému značky Schneider/Delta/Eaton

Řízení a funkčnost:

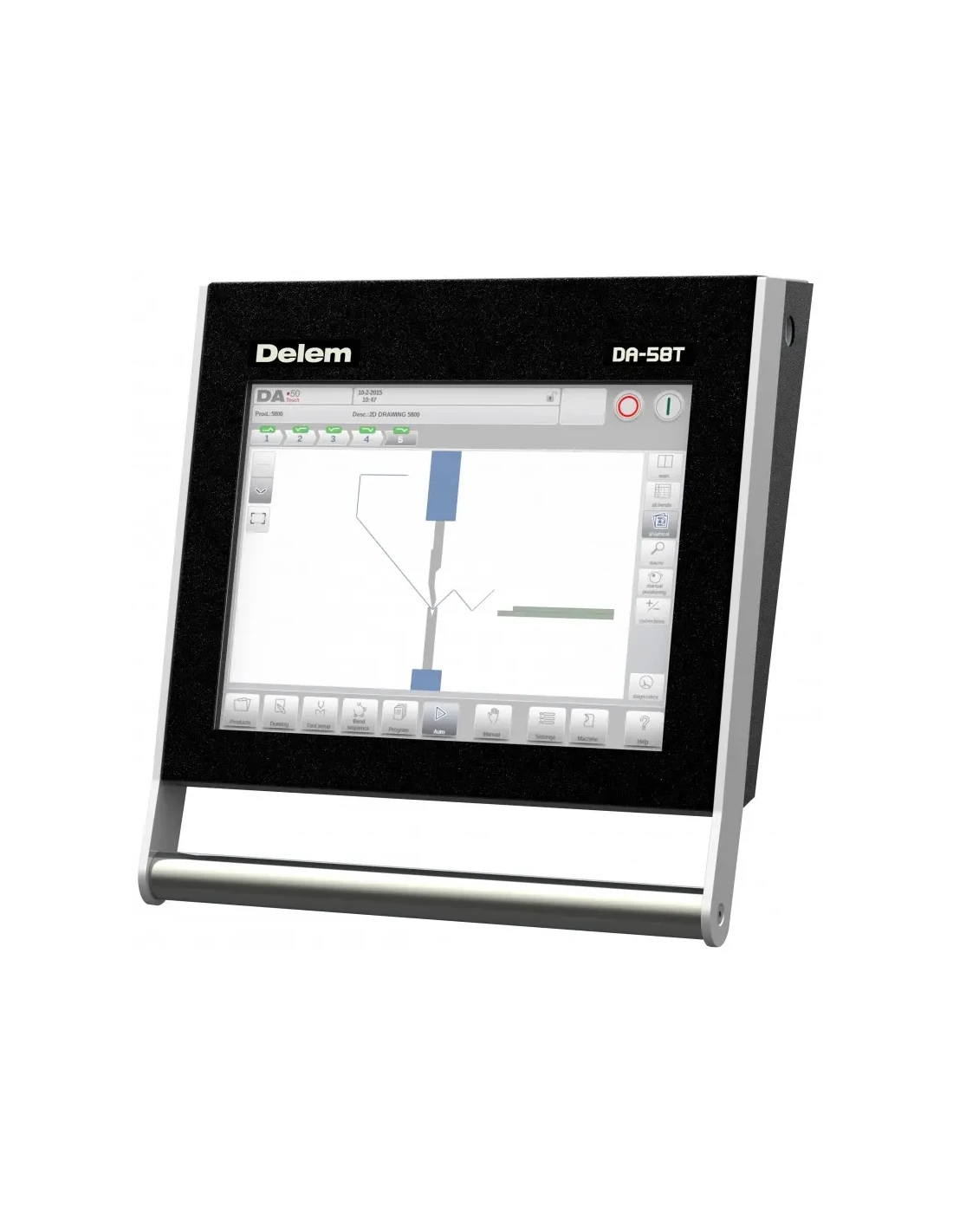

DELEM DA-58T

- - vybaven 10palcovým dotykovým displejem, instalovaným na pohyblivém rameni, umožňující volnost práce v celém pracovním poli stroje
  - Programovatelnost: možnost uložení až 2000 programů, s 30 kroky v každém, což umožňuje flexibilní přizpůsobení různým úkolům
  - Ergonomické ovládání: intuitivní menu s anglickými zkratkami usnadňuje rychlé zapracování

V nabídce jsou také ovladače DELEM DA-53T+2D, DA-66T a DA-69T, nebo CYBELEC 12

DA-53T+2D

Displej

dotykový 10,1" TFT LCD
barevný

Externí software

licence offline Profile-53TL (tvorba sekvence ohýbání na PC)

Systém

operační systém Windows
procesor 200 MHz
vnitřní paměť 1GB
příkazy v češtině
logika řízení vylučující kolize jednotlivých pracovních os

Funkce

knihovna razníků a matric /30 razníků & 60 matric/ - popisná a grafická knihovna
knihovna programů s možností grafického náhledu a katalogizace produktů
materiálová databáze /možnost zadání nových druhů ohýbaných materiálů/
tvorba výkresu ohýbaného prvku na displeji ovladače /2D/
tvorba ohýbacího programu na základě zadaného výkresu produktu /2D/
práce na stroji s možností náhledu 2D v reálném čase sekvence ohýbání
simulace ohýbání 2D na obrazovce s náhledem kolizí /simulace ohýbání krok za krokem/
systém varovných hlášení /např. o překročení pevnosti nástrojů/
možnost změny pořadí ohybů, úpravy jednotlivých kroků programu
možnost zadání a uložení korekcí do paměti
možnost práce v manuálním režimu
možnost ručního polohování jednotlivými osami dorazu
logika řízení vylučující kolize jednotlivých os X, R, Y1, Y2
automatický výpočet zdvihu ohýbacího nosníku
automatický výpočet síly ohýbání v závislosti na druhu ohýbaného materiálu
automatický výpočet polohy dorazu
automatický výpočet vnitřního poloměru a rozvinutí materiálu
možnost vytváření záloh produktů a nástrojů
port USB

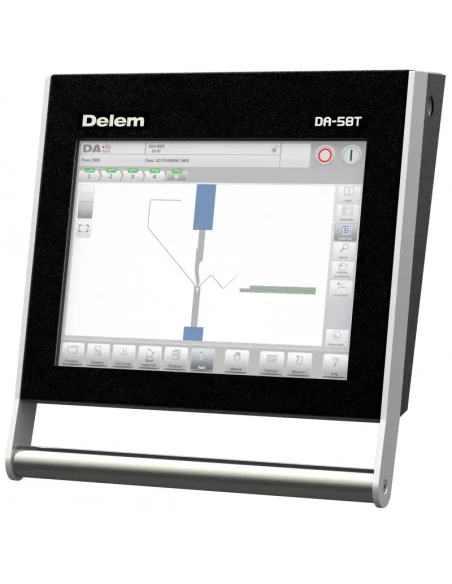

DA-58T

Displej

dotykový 15" TFT LCD
barevný

Externí software

licence offline Profile-53TL (tvorba sekvence ohýbání na PC)

Systém

operační systém Windows
procesor 200 MHz
operační paměť 4Mb
maximální počet programů: 9999 (maximálně 25 kroků)
maximální počet opakování kroku: 99
příkazy v češtině
logika řízení vylučující kolize jednotlivých pracovních os

Funkce

knihovna razníků a matric /30 razníků & 60 matric/
popisná a grafická knihovna
knihovna programů s možností grafického náhledu a katalogizace produktů
materiálová databáze /možnost zadání nových druhů ohýbaných materiálů/
tvorba výkresu ohýbaného prvku na displeji ovladače /2D/
tvorba ohýbacího programu na základě zadaného výkresu produktu /2D/
práce na stroji s možností náhledu 2D v reálném čase sekvence ohýbání
simulace ohýbání 2D na obrazovce s náhledem kolizí /simulace ohýbání krok za krokem/
systém varovných hlášení /např. o překročení pevnosti nástrojů/
možnost změny pořadí ohybů, úpravy jednotlivých kroků programu, možnost zadání a uložení korekcí do paměti
možnost práce v manuálním režimu
možnost ručního polohování jednotlivými osami dorazu, logika řízení vylučující kolize jednotlivých os X, R, Y1, Y2,
automatický výpočet zdvihu ohýbacího nosníku
automatický výpočet síly ohýbání v závislosti na druhu ohýbaného materiálu
automatický výpočet polohy dorazu
automatický výpočet vnitřního poloměru a rozvinutí materiálu
možnost vytváření záloh produktů a nástrojů
port USB
možnost vytváření záloh produktů a nástrojů

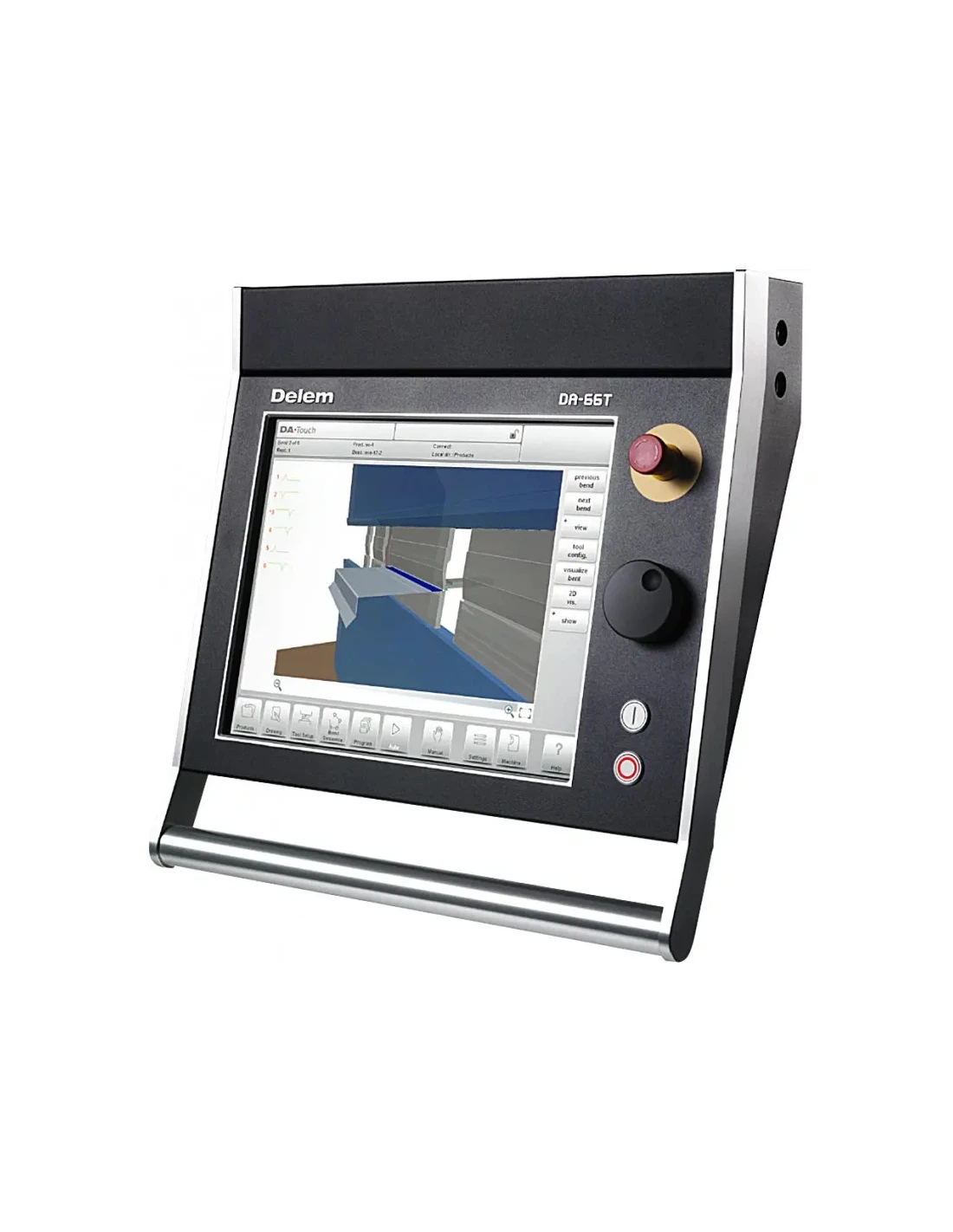

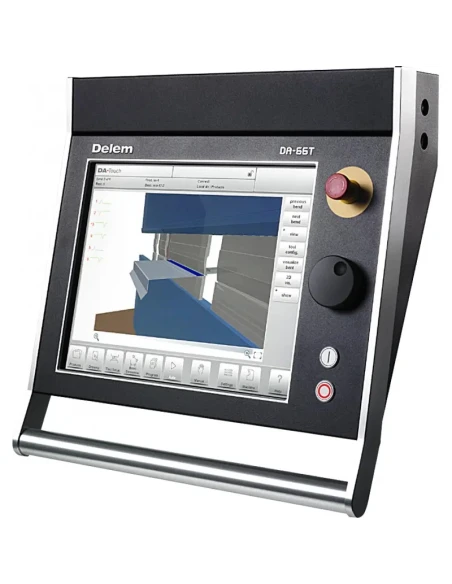

DA-66T

Displej

dotykový 17" TFT LCD
barevný

Externí software

licence LITE T2D (tvorba sekvence ohýbání na PC)

Systém

intuitivní ovladač s příkazy v češtině
stabilní operační systém Windows CE
operační paměť 64Mb
maximální počet programů: 1000 /1Gb/
maximální počet opakování kroku: 99

Funkce

tvorba výkresu ohýbaného prvku na displeji ovladače (2D)
automatická tvorba ohýbacího programu na základě výkresu produktu (2D)
automatický výpočet zdvihu nosníku a síly ohýbání v závislosti na materiálu
automatické nastavení dorazu podle ohýbacího programu vizualizace procesu ohýbání 3D (simulace ohýbání krok za krokem)
automatické nastavení prstů dorazu za určeným segmentem razníku a matrice
hlášení o kolizi nástroje s materiálem
varovná hlášení o překročení přípustné síly nástroje
možnost změny pořadí ohybů
automatický výpočet rozvinutí plechu
možnost úpravy jednotlivých kroků programu
možnost změny pořadí ohybů a úpravy jednotlivých kroků
možnost ručního ovládání jednotlivými osami dorazu (navigační kolečko)
možnost práce v manuálním režimu
materiálová databáze
knihovna razníků a matric
knihovna programů s možností grafického náhledu a katalogizace produktů
počítadlo zdvihů a pracovních hodin
port USB
možnost vytváření záloh produktů a nástrojů

DA-69T

Displej

dotykový 17" TFT LCD
barevný

Externí software

licence LITE T3D (tvorba sekvence ohýbání na PC)

Systém

intuitivní ovladač s příkazy v češtině
stabilní operační systém Windows CE
operační paměť 64Mb
maximální počet programů: 1000 /1Gb/
maximální počet opakování kroku: 99

Funkce

import souborů DXF,
import 3D funkcí do IGES & SAT z programu LITE T3D
tvorba výkresu ohýbaného prvku na displeji ovladače (3D)
automatická tvorba ohýbacího programu na základě výkresu produktu (3D)
automatický výpočet zdvihu nosníku a síly ohýbání v závislosti na materiálu
automatické nastavení dorazu podle ohýbacího programu
vizualizace procesu ohýbání 3D (simulace ohýbání krok za krokem)

CYBELEC 12

Displej

dotykový 12" TFT LCD
barevný

Systém

intuitivní ovladač s příkazy v češtině
stabilní operační systém Windows CE
maximální počet razníků: 100
maximální počet razníků: 100
maximální počet programů: 300
maximální počet opakování kroku: 24
maximální počet materiálů: 10

Funkce

Přátelské uživatelské rozhraní HMI
Grafický výkres profilu 2D a vizualizace 3D
Automatická sekvence ohýbání
Nejvyšší přesnost ohýbání díky pokročilým algoritmům
Tandem
Import nástrojů.
Počáteční / Konečné ohnutí.
Podporuje měření úhlu.
Podporuje čtečku čárových kódů
Konfigurovatelný Průmysl 4.0

Stroj spojuje pokročilou technologii s jednoduchostí obsluhy, což z něj činí ideální volbu jak pro precizní ruční úkoly, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé zabezpečení zaručují spolehlivost a bezpečnost používání.

Bezpečnost

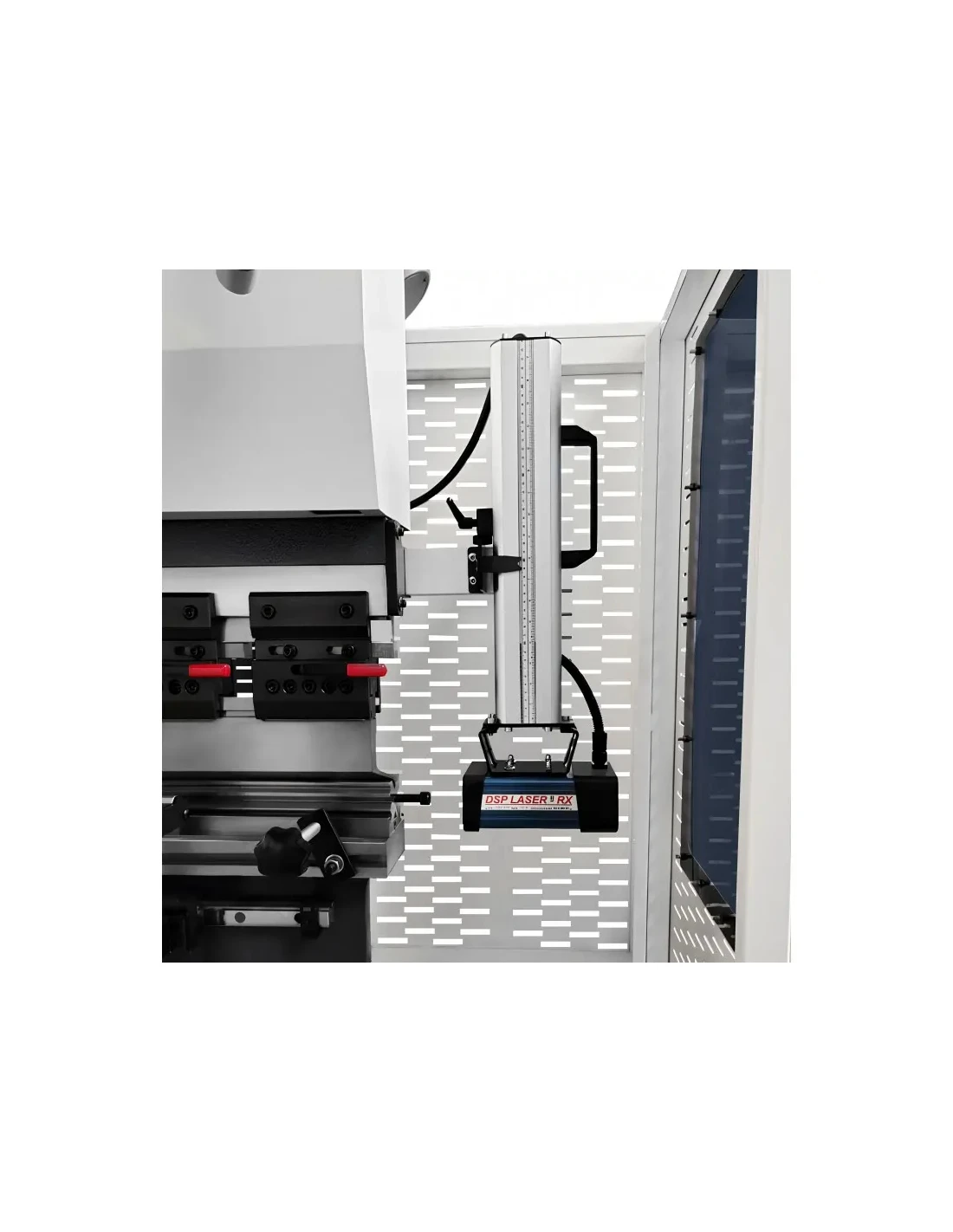

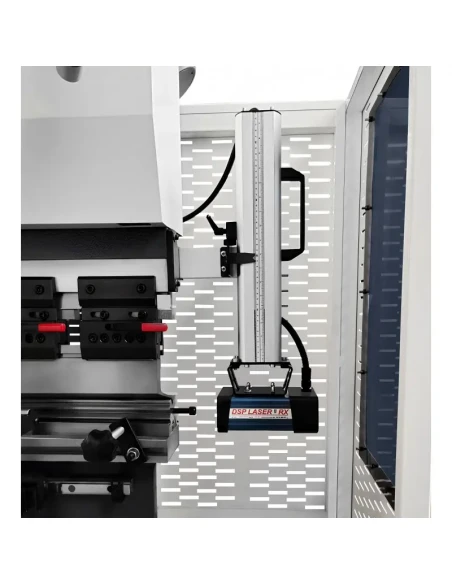

Laserový bezpečnostní systém

Pouze u nás ve standardu, nejvyšší třídy laserový bezpečnostní systém, chránící operátora a zrychlující proces ohýbání více než dvakrát.

Nešetříme na bezpečnosti! Nejvyšší třídy hydraulická spojení a bezpečnostní ventily navržené v České republice.

Pozor na pseudo zabezpečení typu brány nebo světelné závory, protože nejsou v souladu s normami CE a vystavují zaměstnance riziku ztráty zdraví. Jako zaměstnavatel jste zodpovědný za zdraví svého zaměstnance!

Bezpečnostní kryty v souladu s CE

Ergonomie a další výhody:

- Mobilní ovladač na pohyblivém rameni
- LED osvětlení: zvyšuje pohodlí a bezpečnost práce
- Podpěry na lineárních vedeních
- Sledovací podpěry (volba)

Sledovací podpěry na servomotorech umožňují ohýbání plechů větších rozměrů, které se během ohýbání zvedají pod úhlem, aby se ohýbaný oblouk nedeformoval a zachoval požadovaný úhel.

Dbáme na bezpečnost našich klientů a jejich týmů, proto jsou naše ohýbací lisy vybaveny řadou pokročilých zabezpečení. Ty zahrnují jasné označení, boční kryty, zadní bezpečnostní bránu a snadno dostupné nouzové vypínače.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v češtině.

To, že stroj má deklaraci CE, neznamená, že je bezpečný. Důležité je, jaké systémy obsahuje!

SCO - Systém chlazení oleje

U nás ve standardu systém zajišťující stabilitu pracovních parametrů stroje i po dlouhodobém, nepřetržitém provozu.

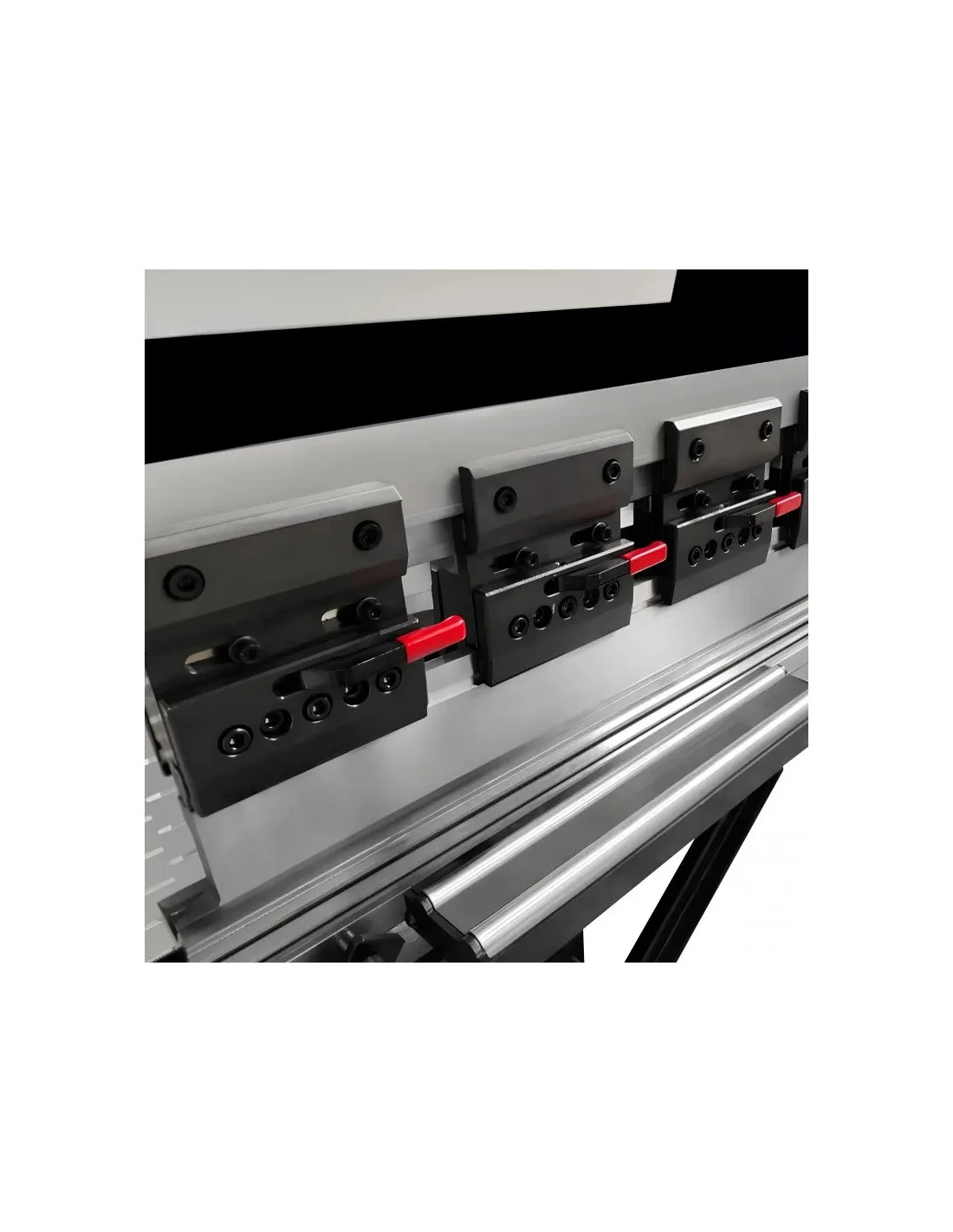

Upínání razníků a matric:

Ve standardu dělené vícedrážkové čtyřstranné matrice a dělené razníky
Základním systémem používaným v ohýbacích lisech CORMAK je ruční systém typu AMADA (evropský), umožňující rychlé změny nástrojů
Razníky jsou montovány z boku stroje a zajišťovány šrouby

Výběr matrice a razníku

S ohledem na konečný výsledek je důležitý také správný výběr nástrojů pro ohýbací lis, tedy matrice a razníku.

Ohýbací lisy CORMAK průběžně měří ohýbání a dokáží například korigovat odchylky během procesu, aby byl dosažen co nejlepší výsledek.

V závislosti na síle tlaku lisu se dělené razníky a matrice mohou lišit délkou.

V ceně stroje

Školení až 3 dny spolu s instalací stroje

1. den - instalace stroje a učení se obsluze ovladače.
2. den - samostatná práce na stroji pod dohledem našeho technika - možnost naprogramování konkrétních detailů, které provádí klient.
3. den - další den na školení k využití během 12 měsíců - pokud se během provozu stroje objeví otázky.
