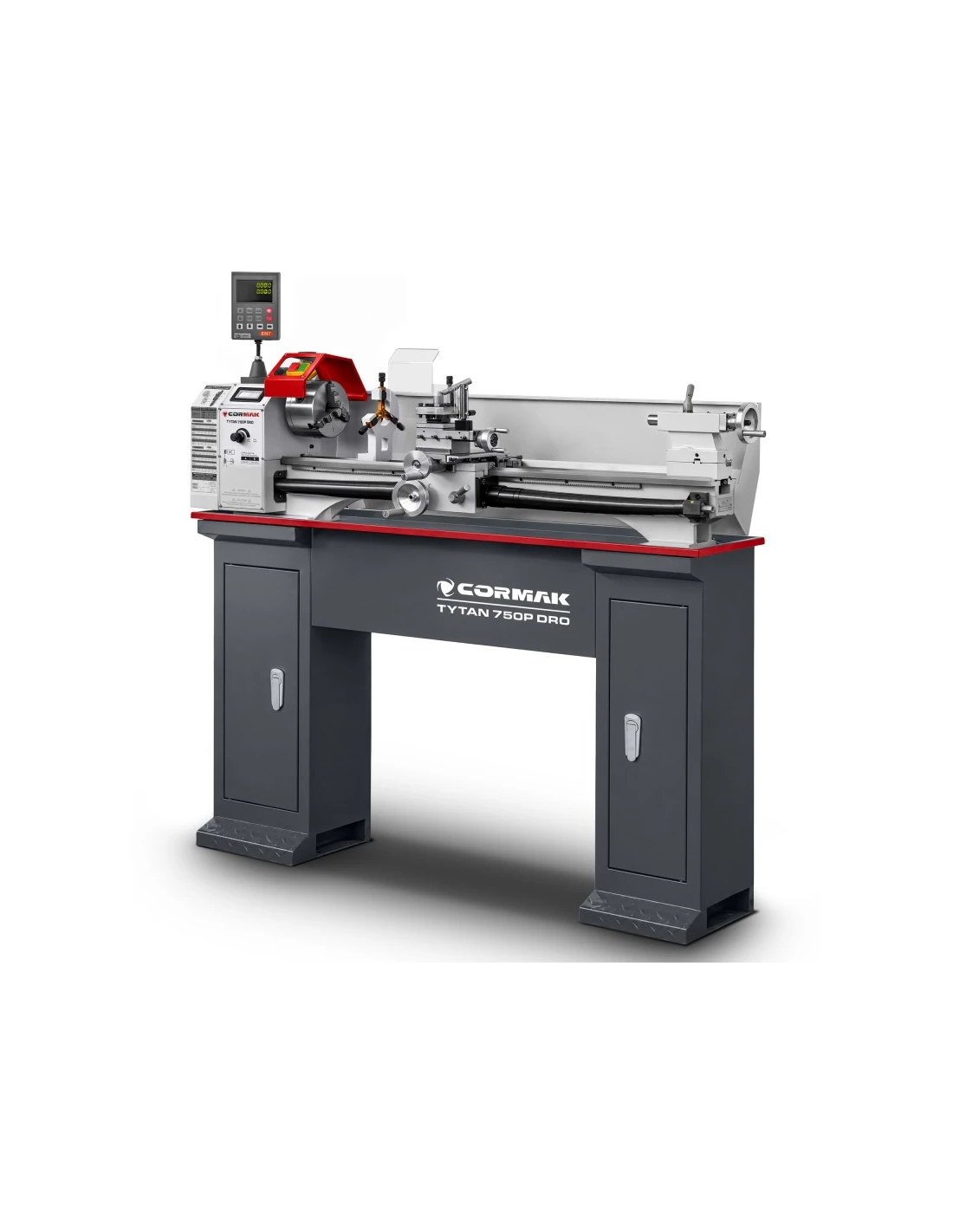

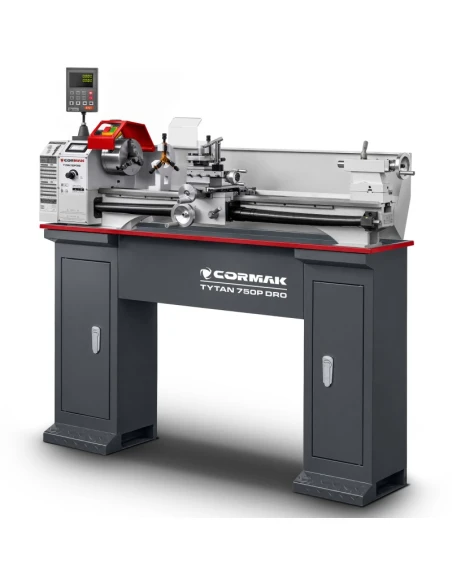

Konvenční univerzální soustruh CORMAK TYTAN 220x750P VARIO DRO 230V + podstavec

Univerzální soustruh CORMAK TYTAN 220x750P VARIO DRO 230V je moderní konvenční soustruh určený k přesnému obrábění kovů v dílnách, odděleních údržby, výrobních provozech a školicích pracovištích. Díky plynulé regulaci otáček vřetena, výkonnému motoru a robustní litinové konstrukci zajišťuje stroj vysokou přesnost soustružení, komfortní obsluhu a opakovatelnost výroby obrobků. Jedná se o všestranný soustruh na kov, který je vhodný pro kusovou i malosériovou výrobu.

Hlavní výhody univerzálního soustruhu CORMAK TYTAN 220x750P VARIO DRO

Model TYTAN 220x750P VARIO byl navržen pro uživatele, kteří požadují vysokou přesnost, stabilitu a snadné nastavení pracovních parametrů. Použitá konstrukční řešení umožňují provádět širokou škálu soustružnických operací, řezání závitů a dokončovacího obrábění při zachování vysoké kvality povrchu.

• Plynulá regulace otáček vřetena v rozsahu 50–2500 ot./min umožňuje optimální volbu řezných podmínek.
• Motor 1100 W / 230 V zajišťuje stabilní provoz i při intenzivním používání.

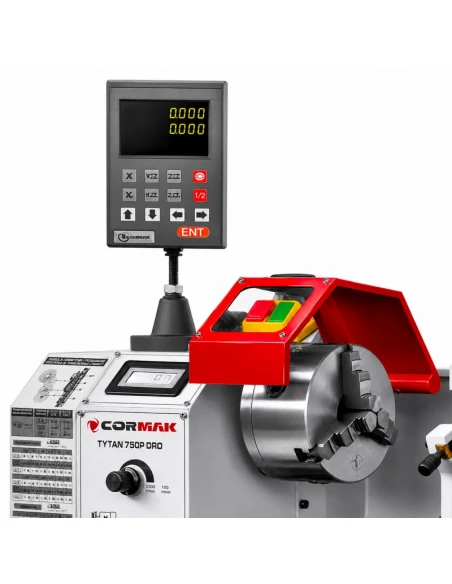

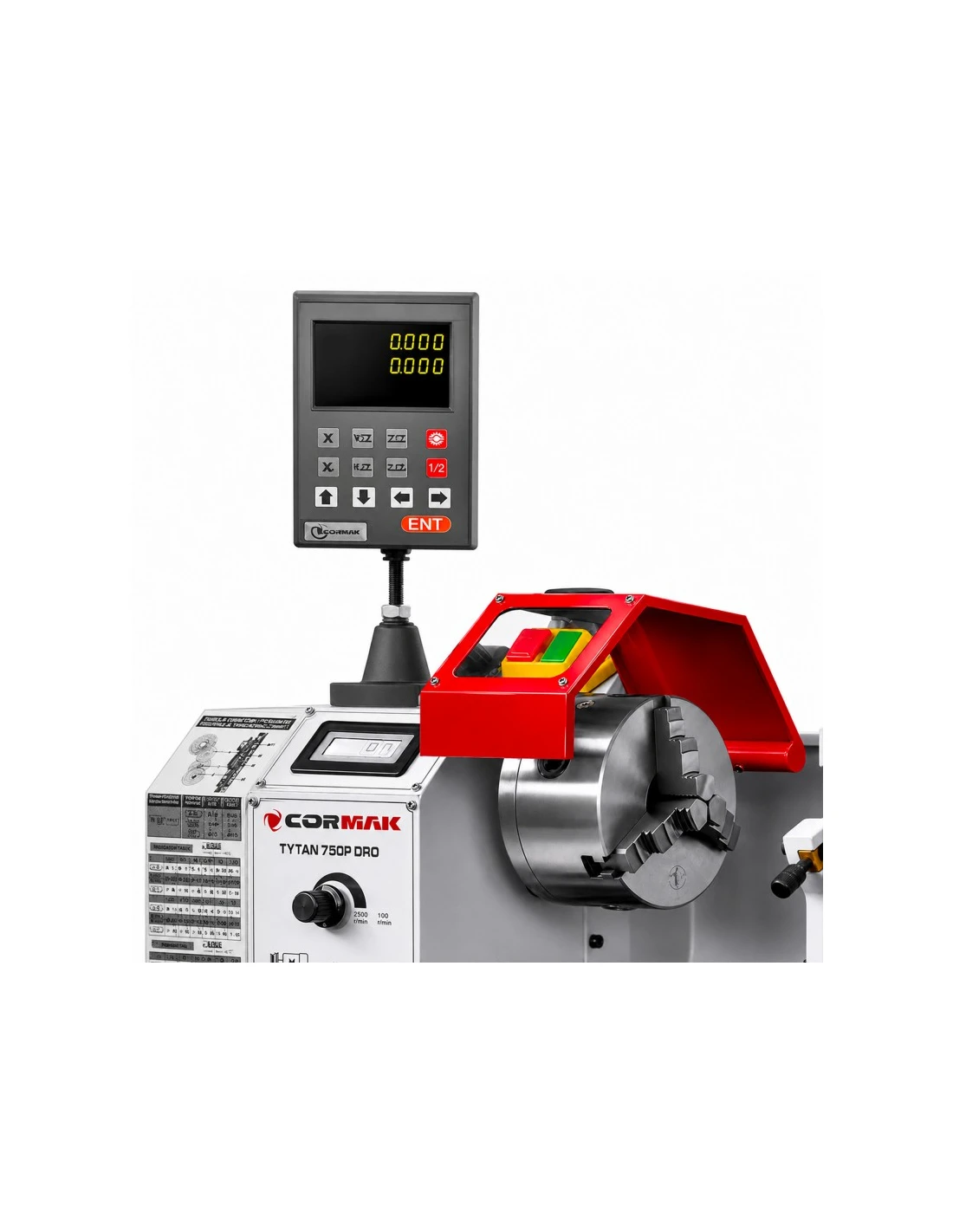

• Digitální odměřování polohy os v podélném a příčném směru (DRO) umožňuje rychlou kontrolu rozměrů, zvyšuje přesnost nastavení a zlepšuje opakovatelnost obrábění.
• LCD displej umožňuje průběžnou kontrolu otáček vřetena.
• Kalená vedení lože zvyšují životnost a zachovávají vysokou přesnost vedení suportu.
• Automatický podélný posuv zlepšuje opakovatelnost obrábění a zkracuje dobu výroby obrobků.
• Možnost řezání metrických a palcových závitů.
• Průchod vřetena 38 mm umožňuje obrábění delších obrobků.
• Kompaktní konstrukce umožňuje efektivní využití prostoru v dílně.

Konstrukce a použitá technologická řešení

Těleso stroje je vyrobeno z vysoce kvalitní litiny, která účinně tlumí vibrace vznikající během obrábění. Konvenční soustruh si díky tomu zachovává vysokou stabilitu i při soustružení tvrdších materiálů. Lože o šířce 100 mm je vybaveno kalenými vedeními, která zajišťují dlouhodobou přesnost vedení suportu.

Vřeteno uložené v přesných kuželíkových ložiskách má kužel MK5 a průchozí otvor o průměru 38 mm. Plynulá regulace otáček odstraňuje nutnost časté změny převodů, čímž výrazně usnadňuje práci obsluhy. Elektronické řízení a digitální LCD displej umožňují rychlé nastavení vhodných parametrů pro každý druh materiálu.

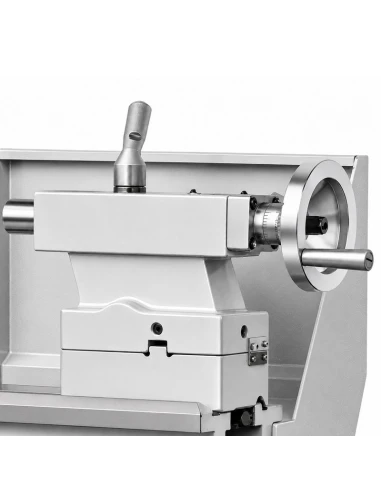

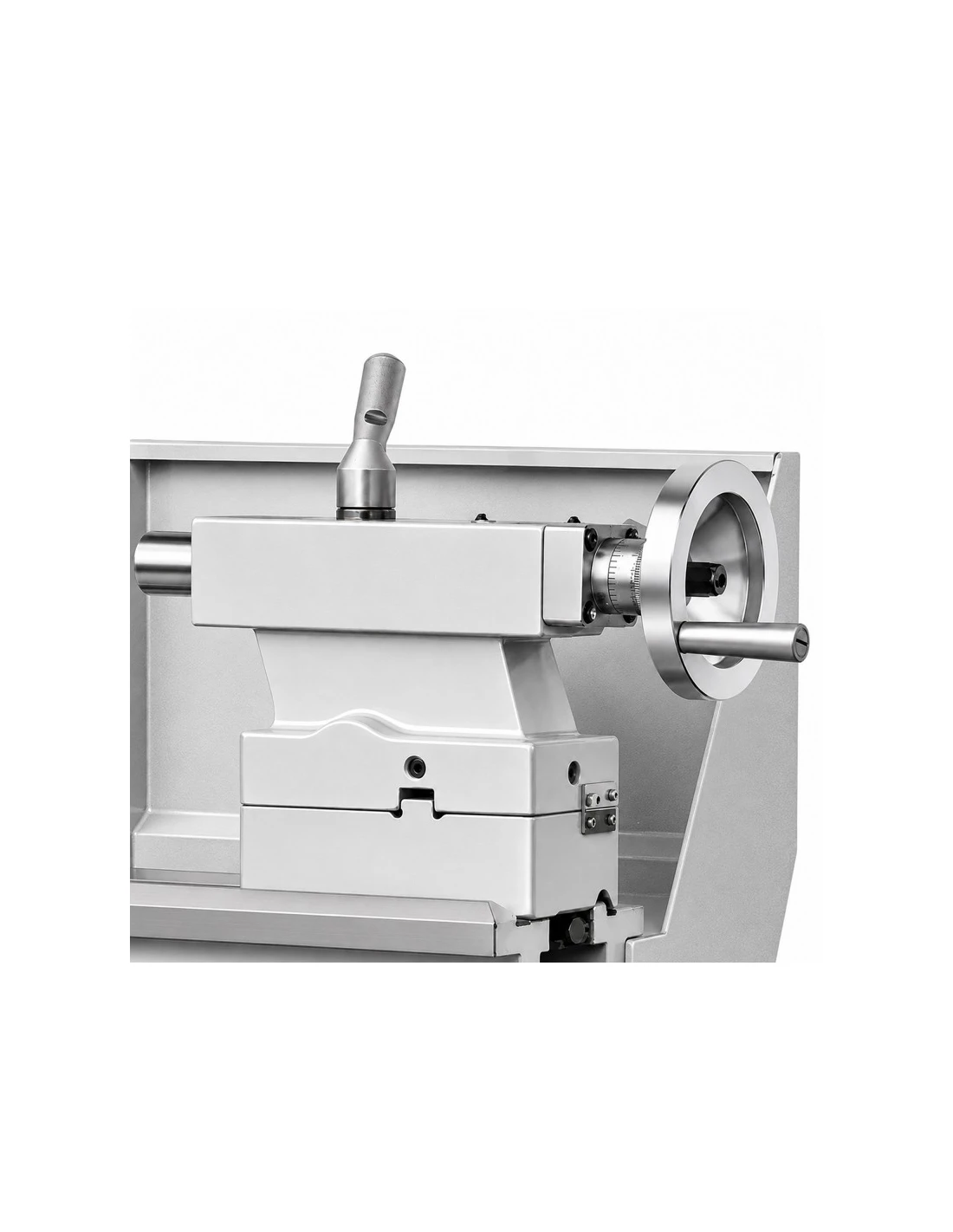

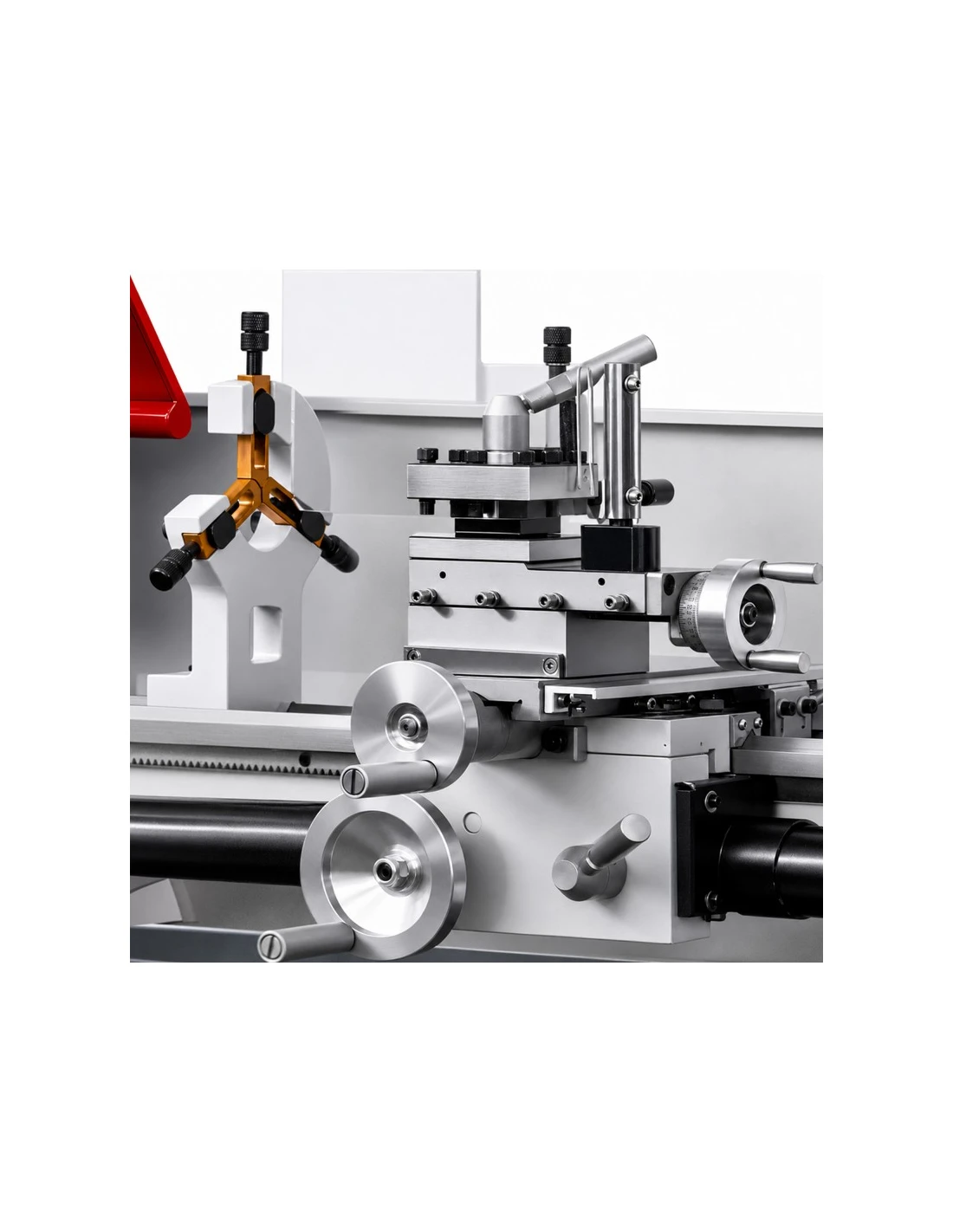

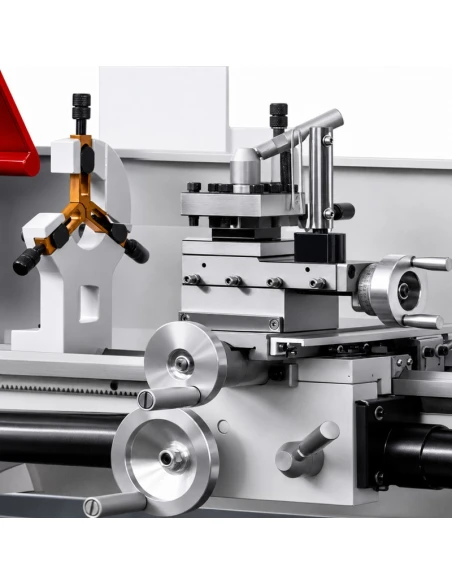

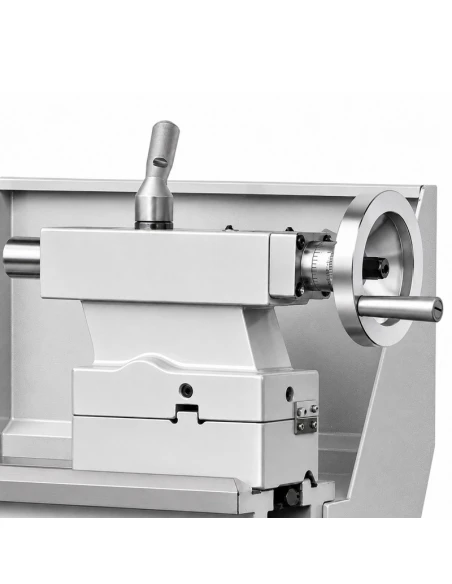

Suport zajišťuje plynulý pohyb a přesné vedení nástroje, zatímco koník vybavený kuželem MK2 umožňuje pohodlné podepření dlouhých hřídelí a použití dalších nástrojů.

Další výhodou soustruhu je záchytná vana na chladicí kapalinu a třísky, která usnadňuje udržování čistoty pracoviště během obrábění. Konstrukce účinně odvádí chladicí kapalinu a zachycuje vznikající třísky, čímž omezuje jejich šíření v okolí stroje. Toto řešení zvyšuje komfort obsluhy, usnadňuje každodenní údržbu a umožňuje efektivnější organizaci procesu obrábění.

Přesnost a vysoká výkonnost obrábění

Univerzální soustruh CORMAK TYTAN 220x750P VARIO byl navržen pro přesné soustružnické operace při zachování vysoké kvality povrchu. Tuhá konstrukce, automatický posuv a plynulá regulace otáček umožňují dosahovat velmi dobré rozměrové opakovatelnosti a omezovat vibrace během práce.

Soustruh je vybaven digitálním odměřováním polohy os v podélném a příčném směru (DRO), které umožňuje přesnou kontrolu pohybu suportu během obrábění. Elektronické měření omezuje riziko chyb vznikajících při odečítání mechanických stupnic, zkracuje dobu nastavování rozměrů a zvyšuje opakovatelnost výroby obrobků. Digitální odměřování výrazně usnadňuje operace vyžadující vysokou rozměrovou přesnost v kusové i malosériové výrobě.

Stroj umožňuje soustružení obrobků o průměru až 220 mm nad ložem a délce až 750 mm, řezání metrických a palcových závitů, čelní soustružení, vrtání, vystružování a dokončovací obrábění. Široký rozsah otáček vřetena umožňuje snadno zvolit parametry pro konstrukční ocel, nerezovou ocel, neželezné kovy i plasty.

Použití

Soustruh na kov je vhodný všude tam, kde je vyžadováno přesné a opakovatelné obrábění součástí.

• mechanické a zámečnické dílny,
• výrobní provozy,
• oddělení údržby,
• servisy strojů a zařízení,
• technické školy a školicí centra,
• prototypové dílny a nástrojárny.

Standardní vybavení

• podstavec stroje,
• digitální odměřování 2 os (DRO),
• tříčelisťové sklíčidlo 125 mm,

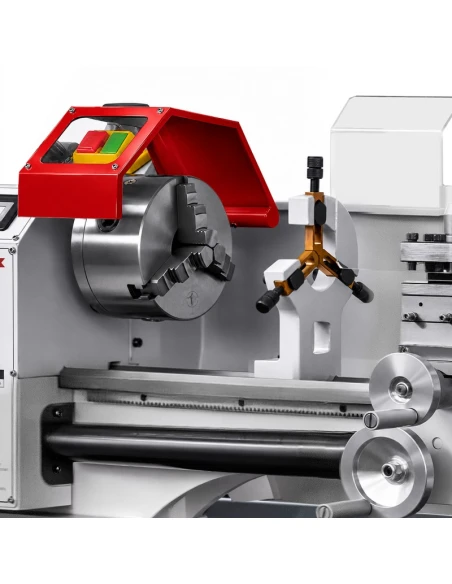

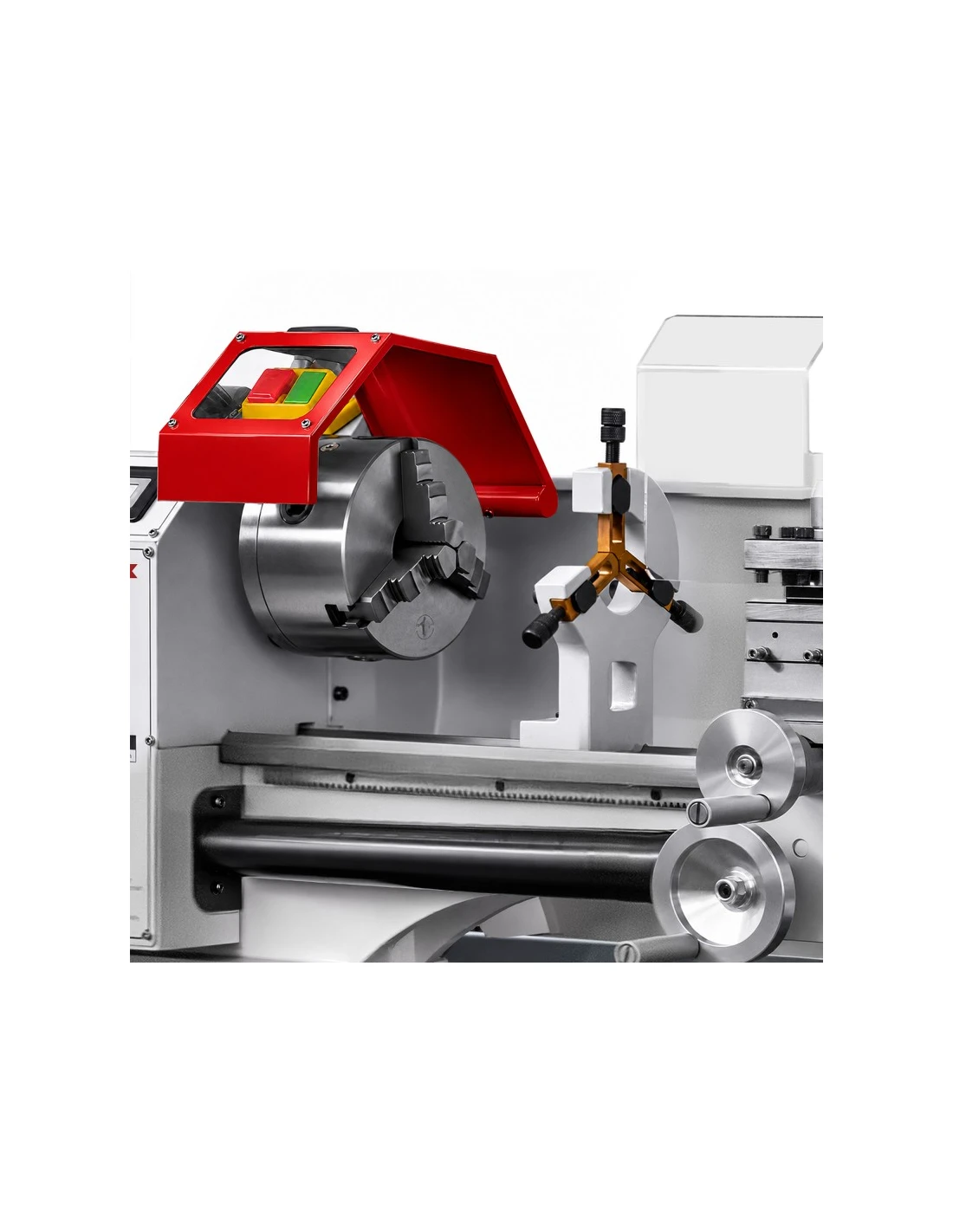

• pevná a pohyblivá luneta,
• výměnná ozubená kola,
• pevný hrot MK2 a MK4,
• maznice,
• záchytná vana na chladicí kapalinu a třísky,
• klíč ke sklíčidlu a nožovému držáku,
• sada nářadí pro obsluhu,
• bezpečnostní kryty v souladu s CE,
• návod k obsluze v polštině,
• ES prohlášení o shodě.

Volitelné vybavení

• sada soustružnických nožů 12 × 12 mm (11 ks),
• otočný hrot MK2,
• vrtací trn MK2/B16,
• sada kobaltových vrtáků HSS-CO5,
• univerzální chladicí systém,
• chladicí olej ES-12 (1 l).

Technické parametry

Univerzální soustruh CORMAK TYTAN 220x750P VARIO 230V nabízí přesné obrábění, odolnou konstrukci a široké technologické možnosti. Jde o spolehlivý konvenční soustruh pro profesionální obrábění kovů, který je vhodný pro každodenní dílenský provoz i náročnější výrobní úlohy.
