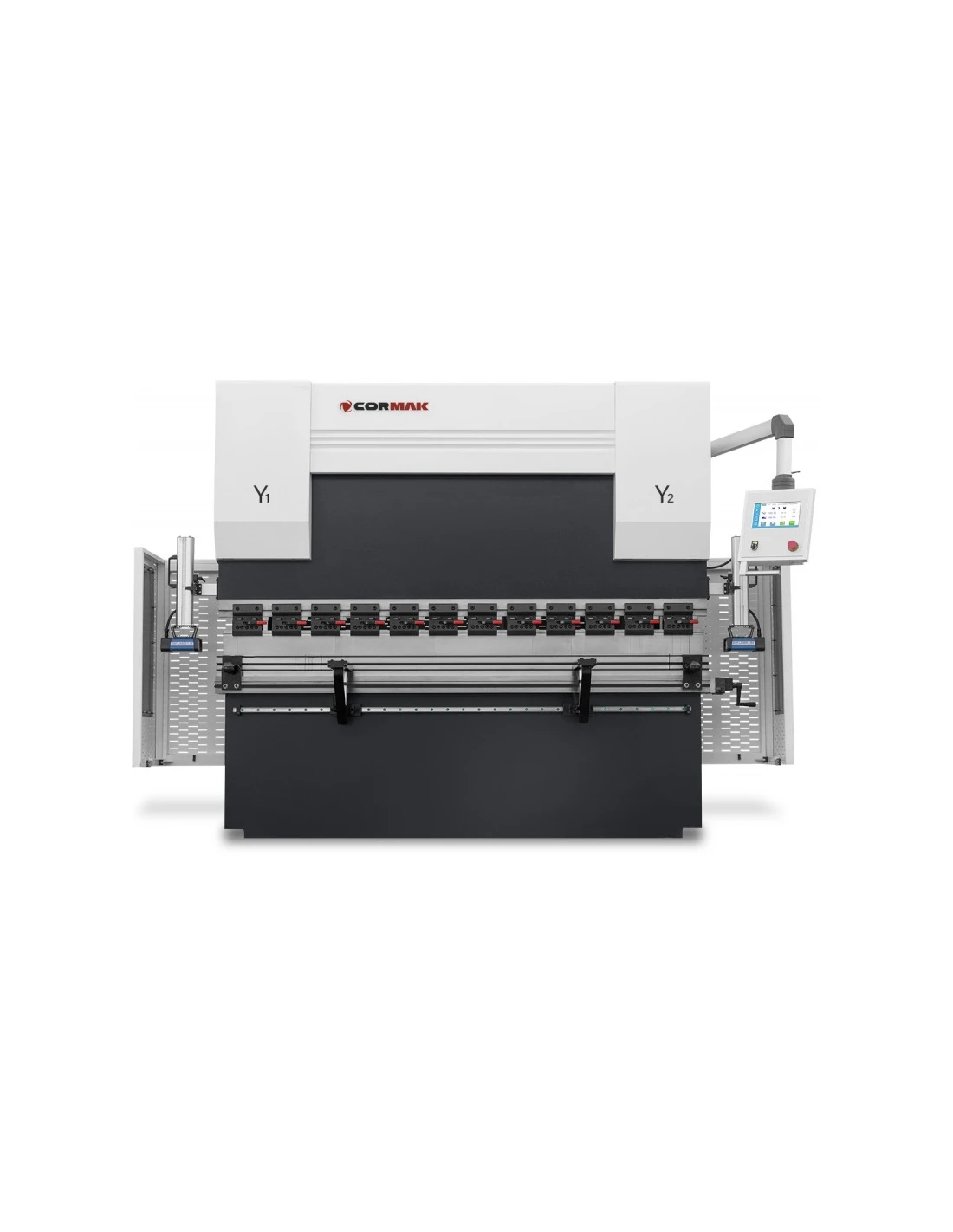

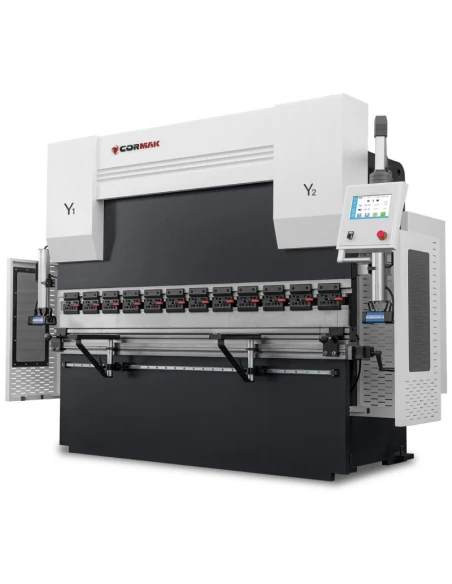

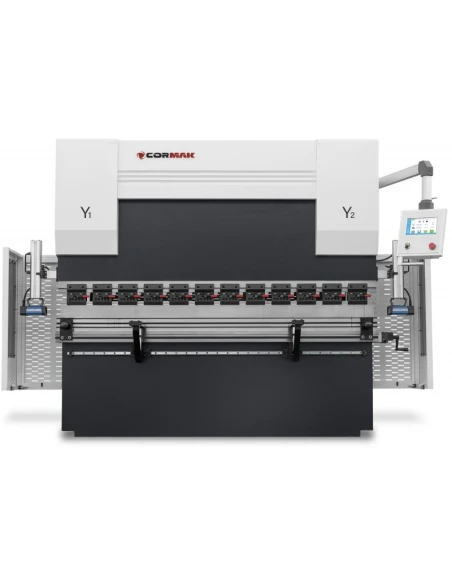

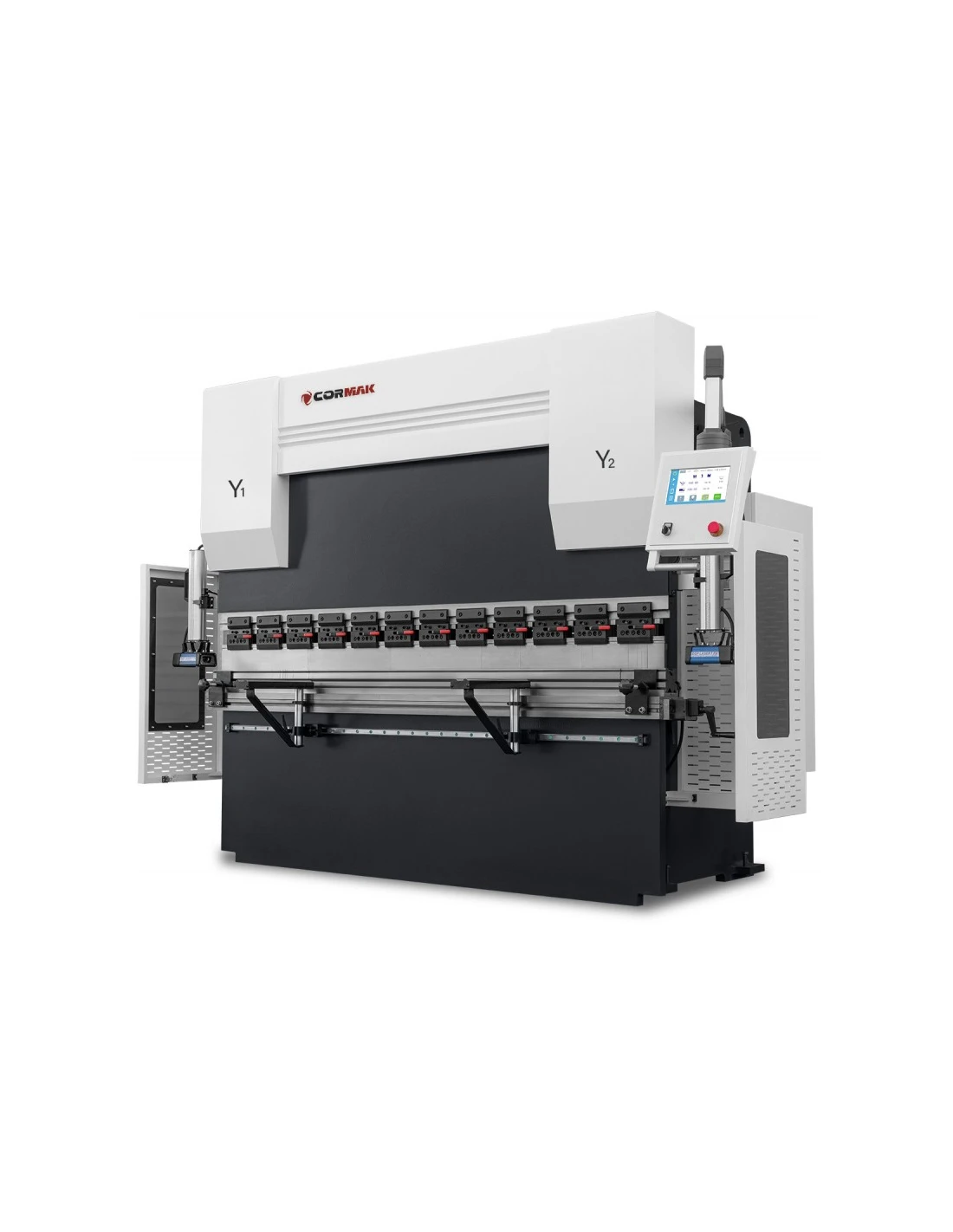

Hydraulický ohraňovací lis CORMAK CNC SERVO EURO PB 63x2000

Hydraulický ohraňovací lis CORMAK CNC SERVO EURO PB 63x2000

Prezentovaná konfigurace představuje zákazníky nejčastěji volenou výbavu – jde o osvědčenou a efektivní volbu pro sériovou výrobu.

Hlavní vlastnosti

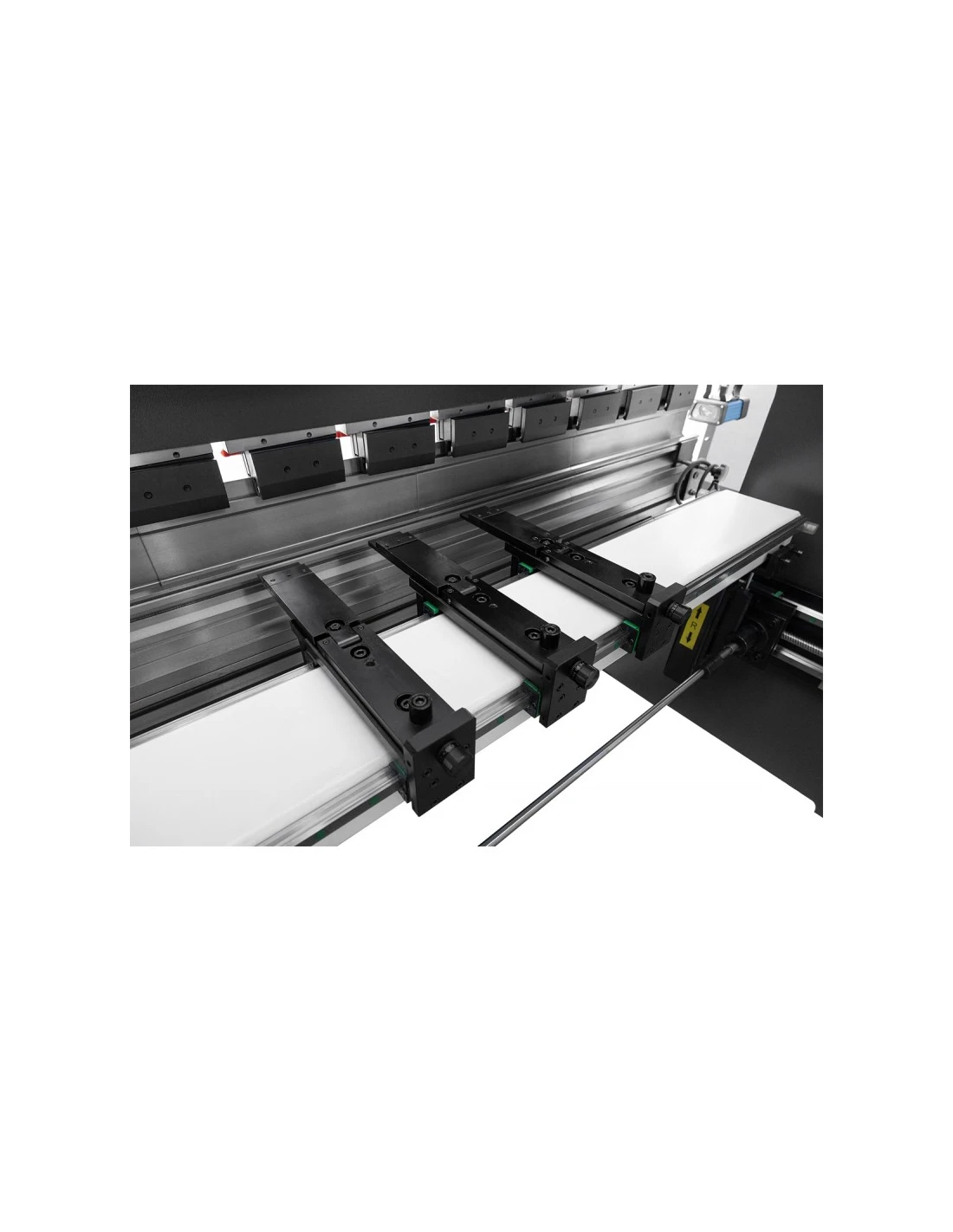

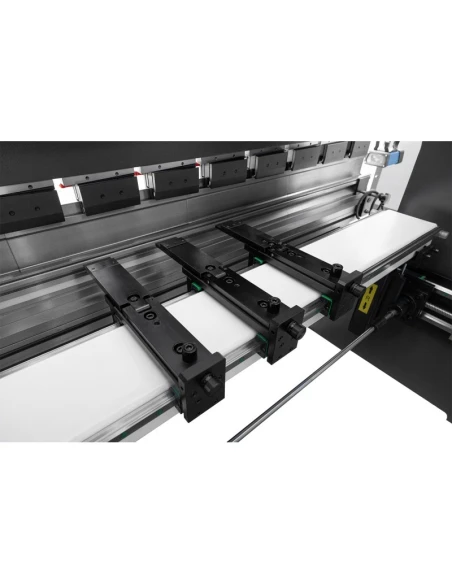

• Přední podpěry: 2 kusy na lineárních vedeních, které zajišťují stabilitu během ohýbání

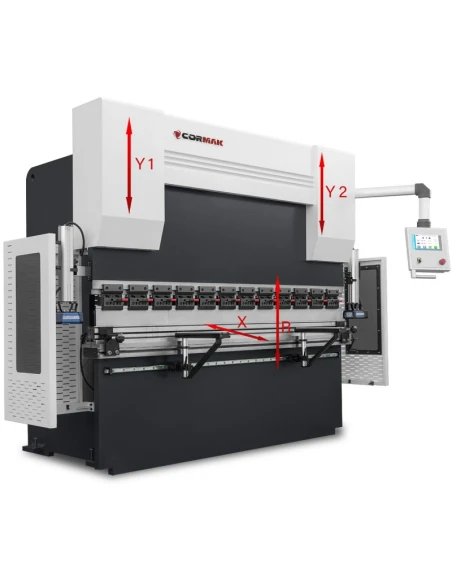

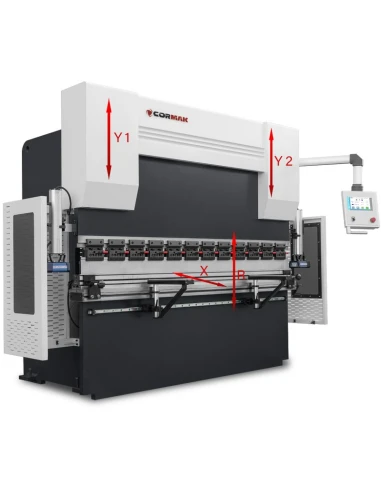

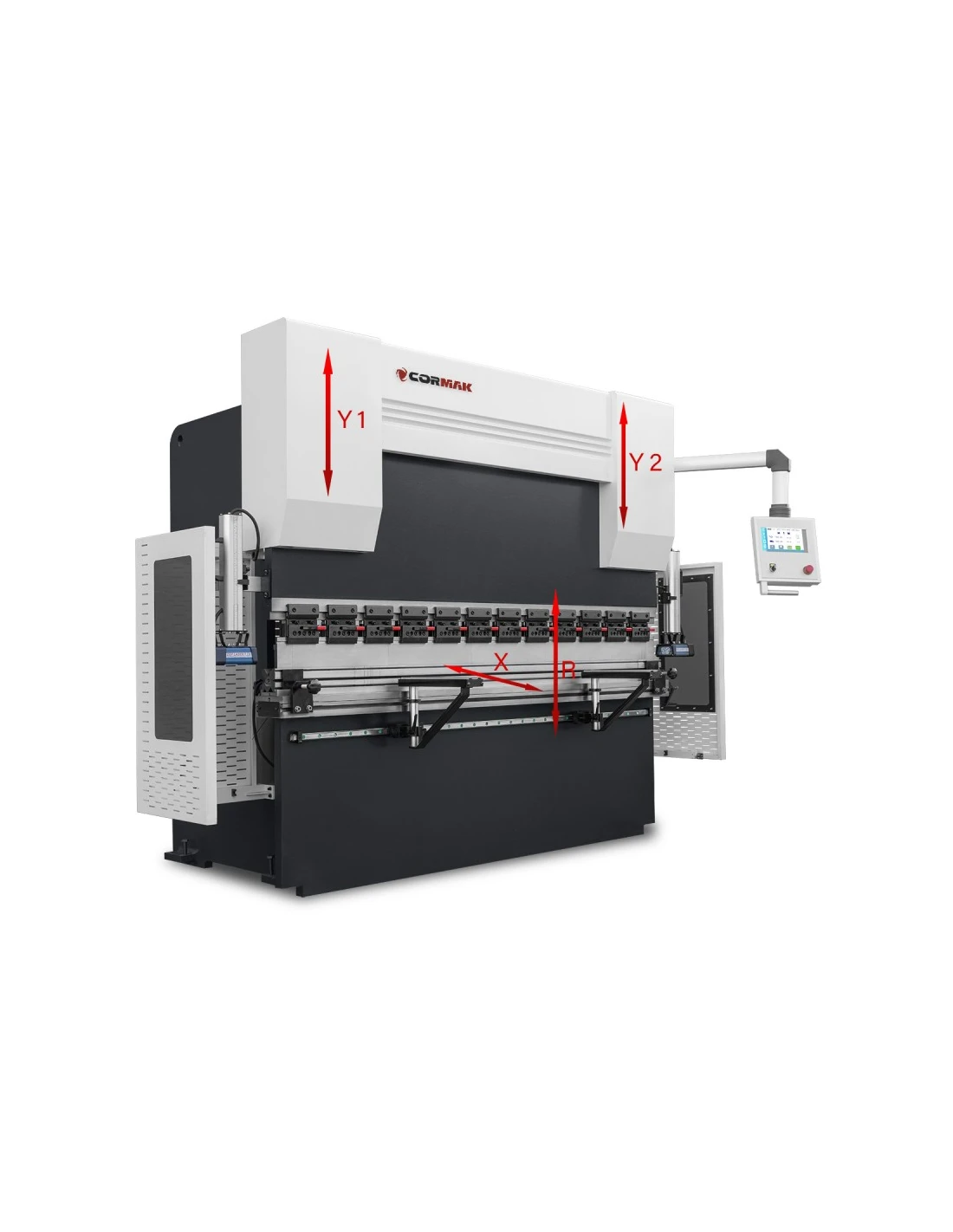

• Nastavení zadního dorazu (osa X): automatické
• Nastavení beranu (osy Y1, Y2): automatické

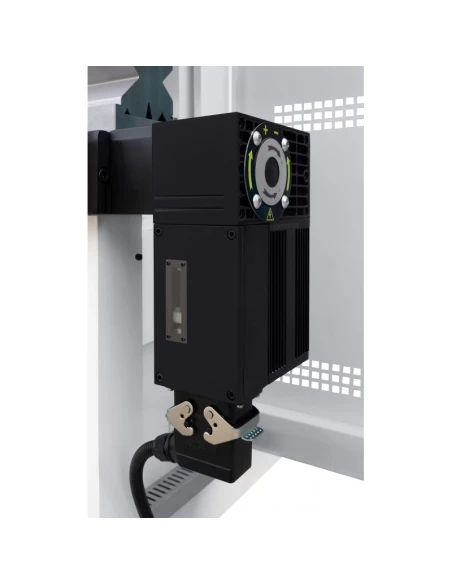

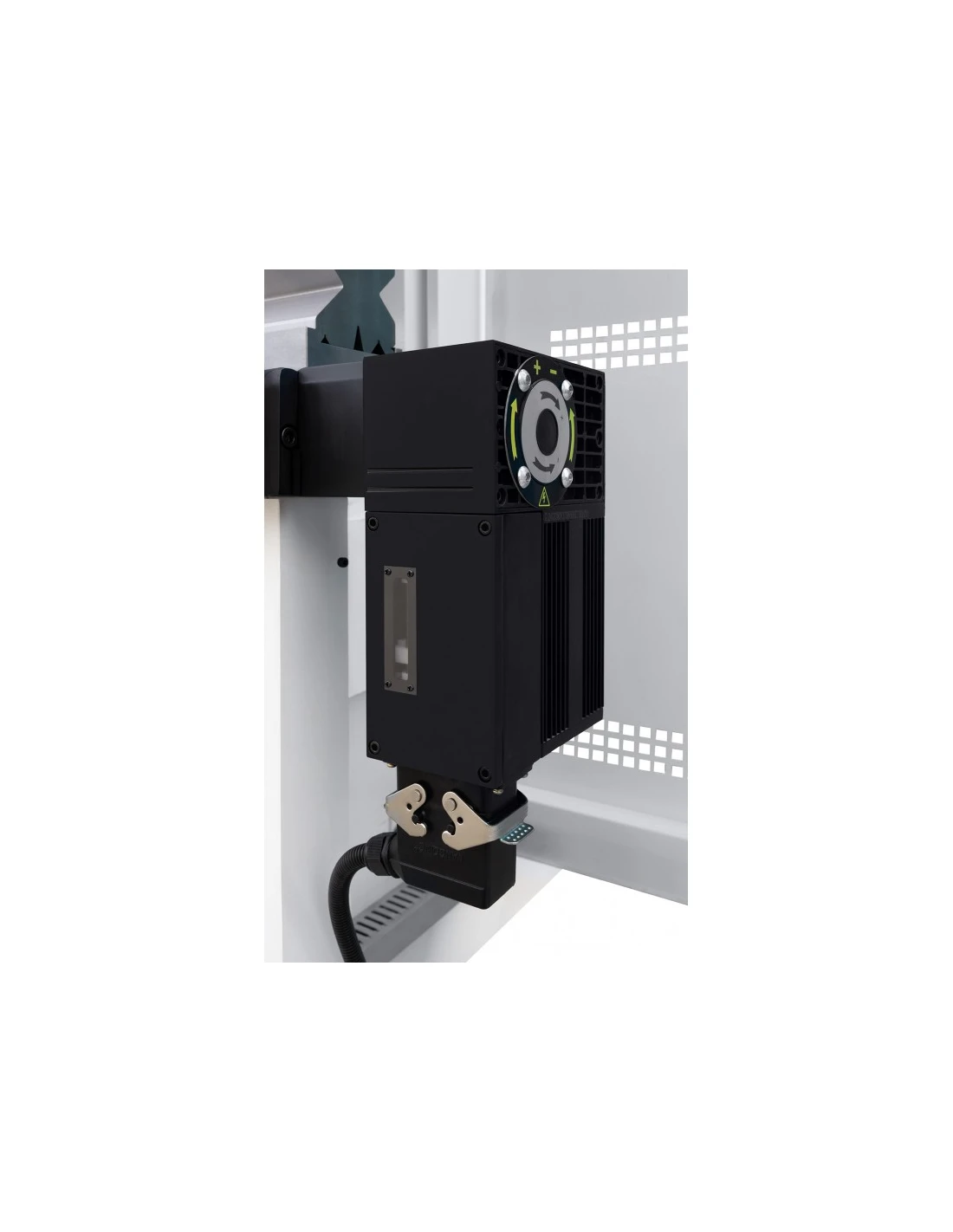

• strong">Výškové nastavení dorazových prstů (osa R): ruční (volitelně servopohon)
• Oboustranné upnutí razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů

Dostupné konfigurace přizpůsobujeme potřebám výroby a typu obráběných dílů – specifikace strojů se stanovuje individuálně podle způsobu použití a technologických požadavků.

Technické parametry

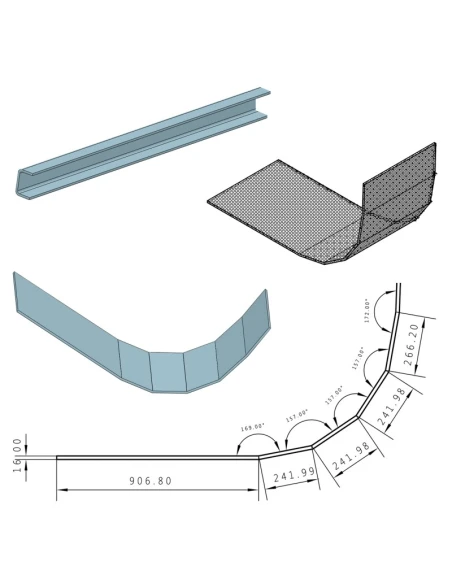

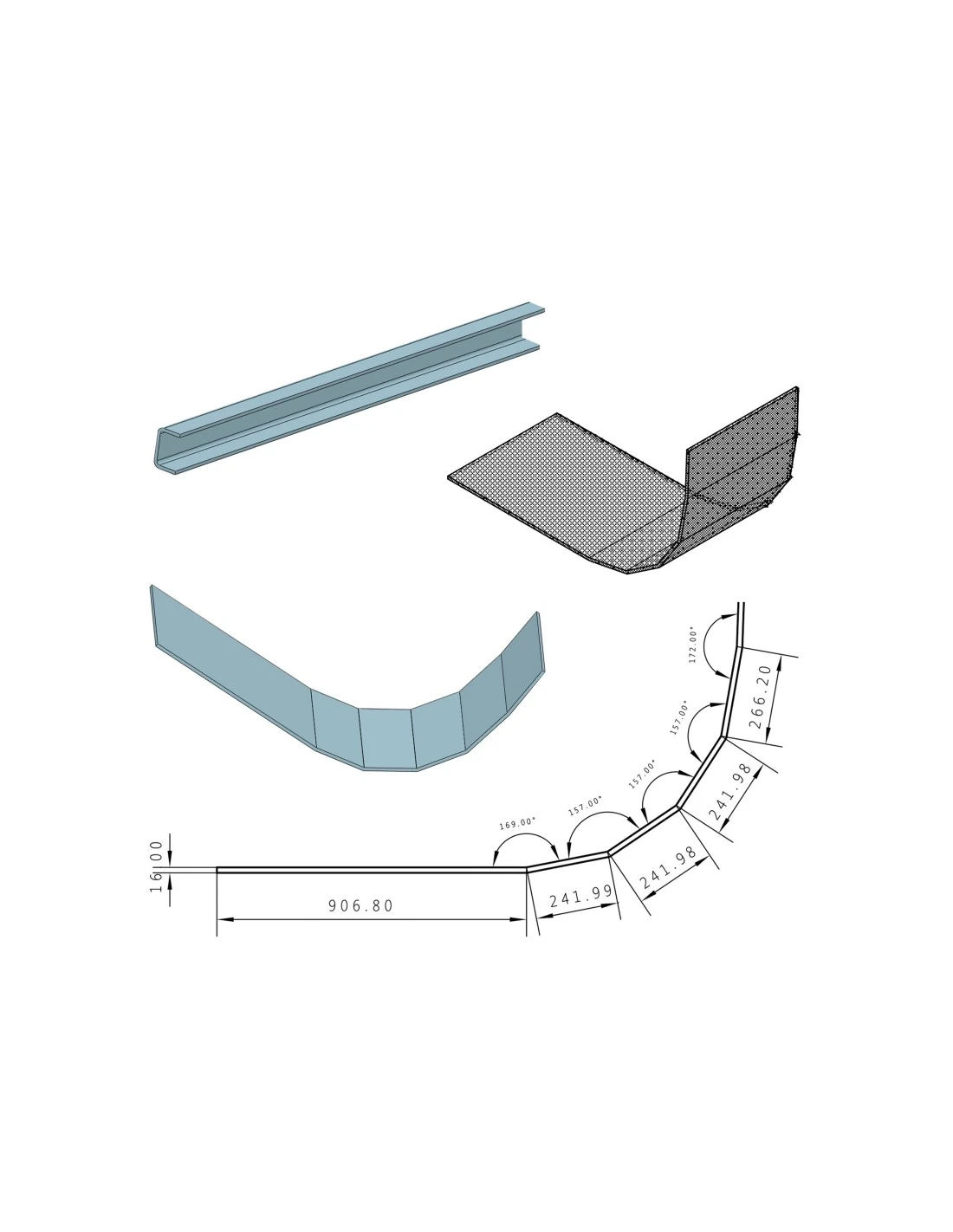

Ruční nebo automatické výškové nastavení dorazů. Osa R usnadňuje ohýbání větších poloměrů, například metodou postupného ohýbání.

Aby byl výsledek postupného ohýbání uspokojivý, je nutné provést určité výpočty, které vyžadují znalost několika nejdůležitějších parametrů souvisejících s procesem ohýbání:

• Délka oblouku: vzdálenost mezi konci křivky ohýbané části plechu měřená na vnitřní straně ohybu
• Počet ohybů: počet jednotlivých ohybů, které je nutné provést pro získání plechu ohnutého na stanovený poloměr; čím vyšší je počet ohybů, tím menší je úhel jednotlivého ohybu a výsledný oblouk je plynulejší
• Vzdálenost mezi ohyby: vzdálenost mezi jednotlivými ohyby provedenými během procesu

Přestože se celý proces postupného ohýbání může zdát poměrně složitý, stroje a software CORMAK již dosahují takové úrovně technického zpracování, že v mnoha ohledech zcela zastoupí obsluhu.

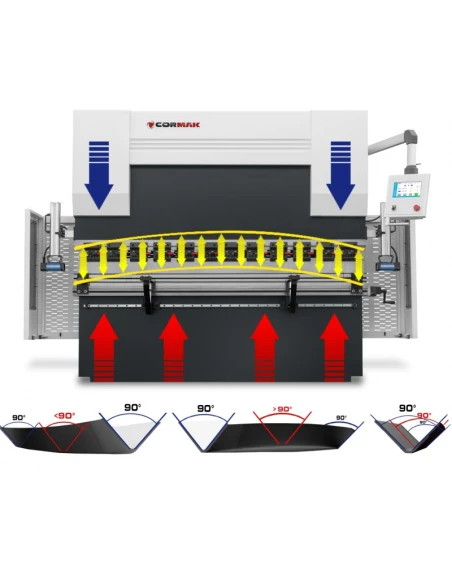

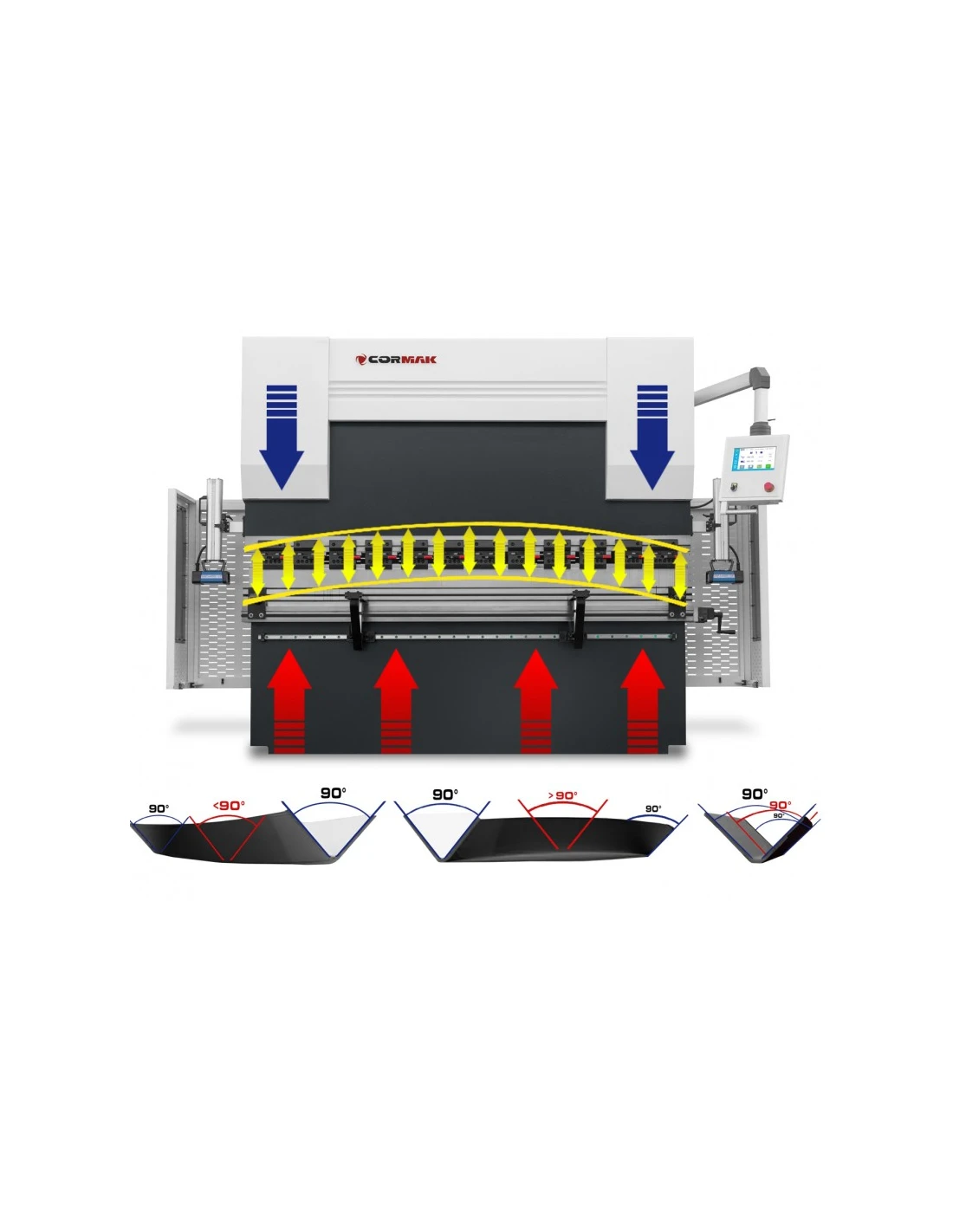

Automatická kompenzace průhybu

Zajišťuje zachování stejného úhlu ohybu po celé délce ohýbání – volitelné vybavení.

Ruční kompenzace průhybu (volitelné vybavení)

Zajišťuje zachování stejného úhlu ohybu po celé délce ohýbání – volitelné vybavení.

Vysoce kvalitní komponenty

• Komponenty elektrického systému značek Schneider/Delta/Eaton

Řízení a funkce

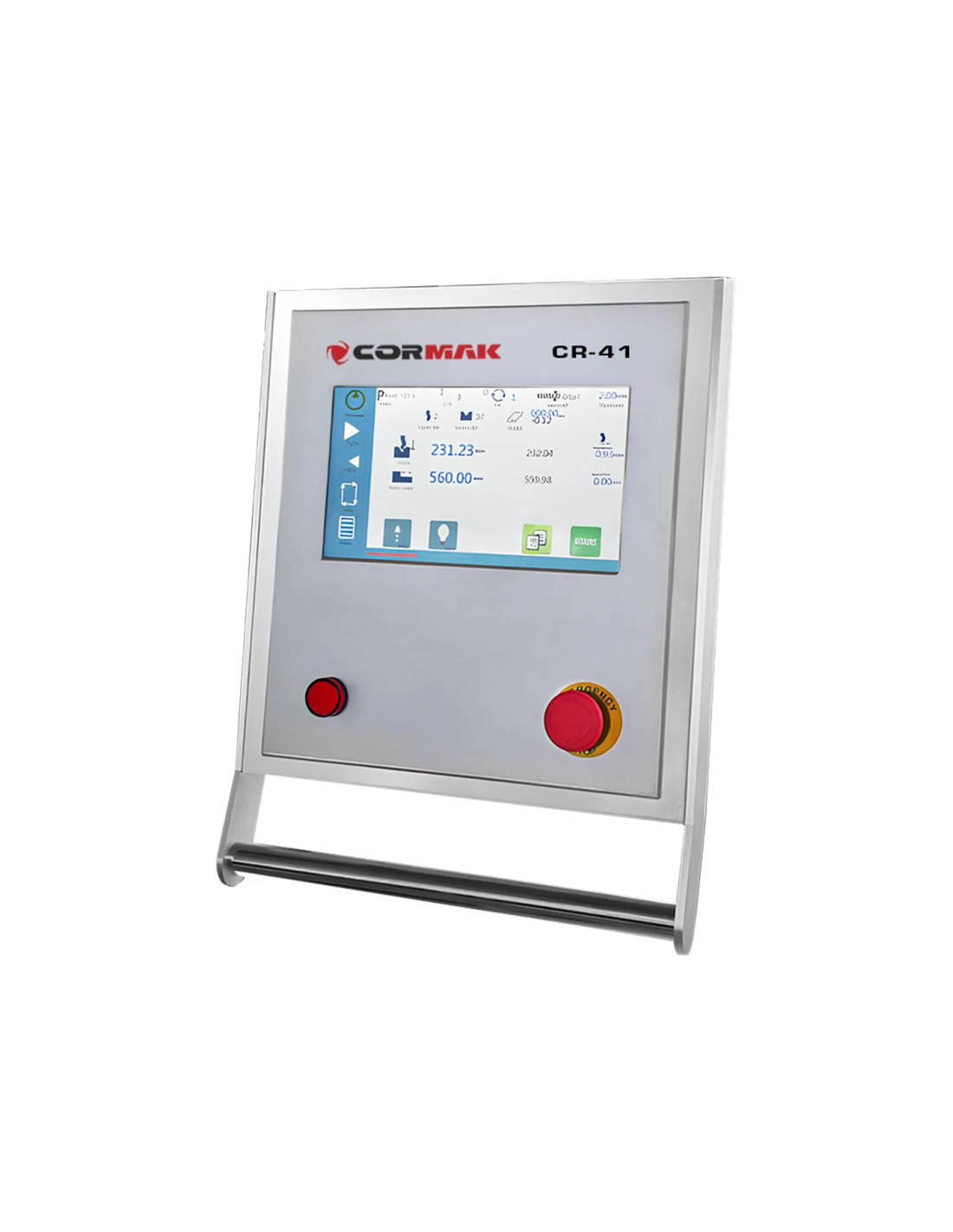

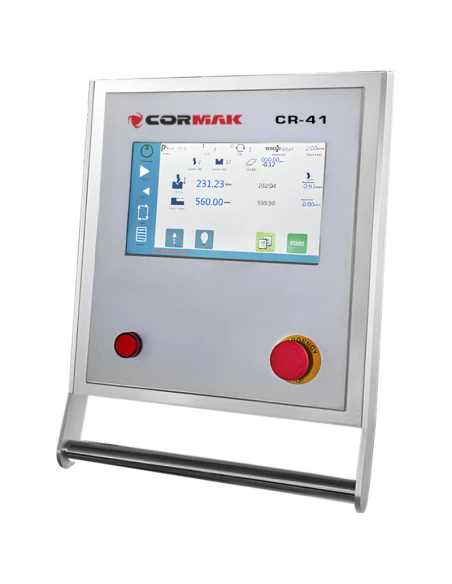

CR-41 CNC

• Vybaveno 10palcovou dotykovou obrazovkou instalovanou na pohyblivém rameni, která umožňuje pohodlnou práci v celém pracovním prostoru stroje
• Programovatelnost: možnost uložení až 2000 programů s 30 kroky v každém programu umožňuje flexibilní přizpůsobení různým úlohám
• Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zahájení práce

Stroj kombinuje pokročilou technologii s jednoduchým ovládáním, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečnost při používání.

Bezpečnost

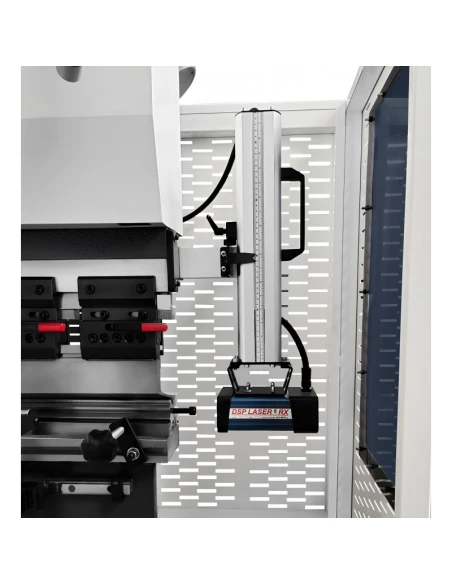

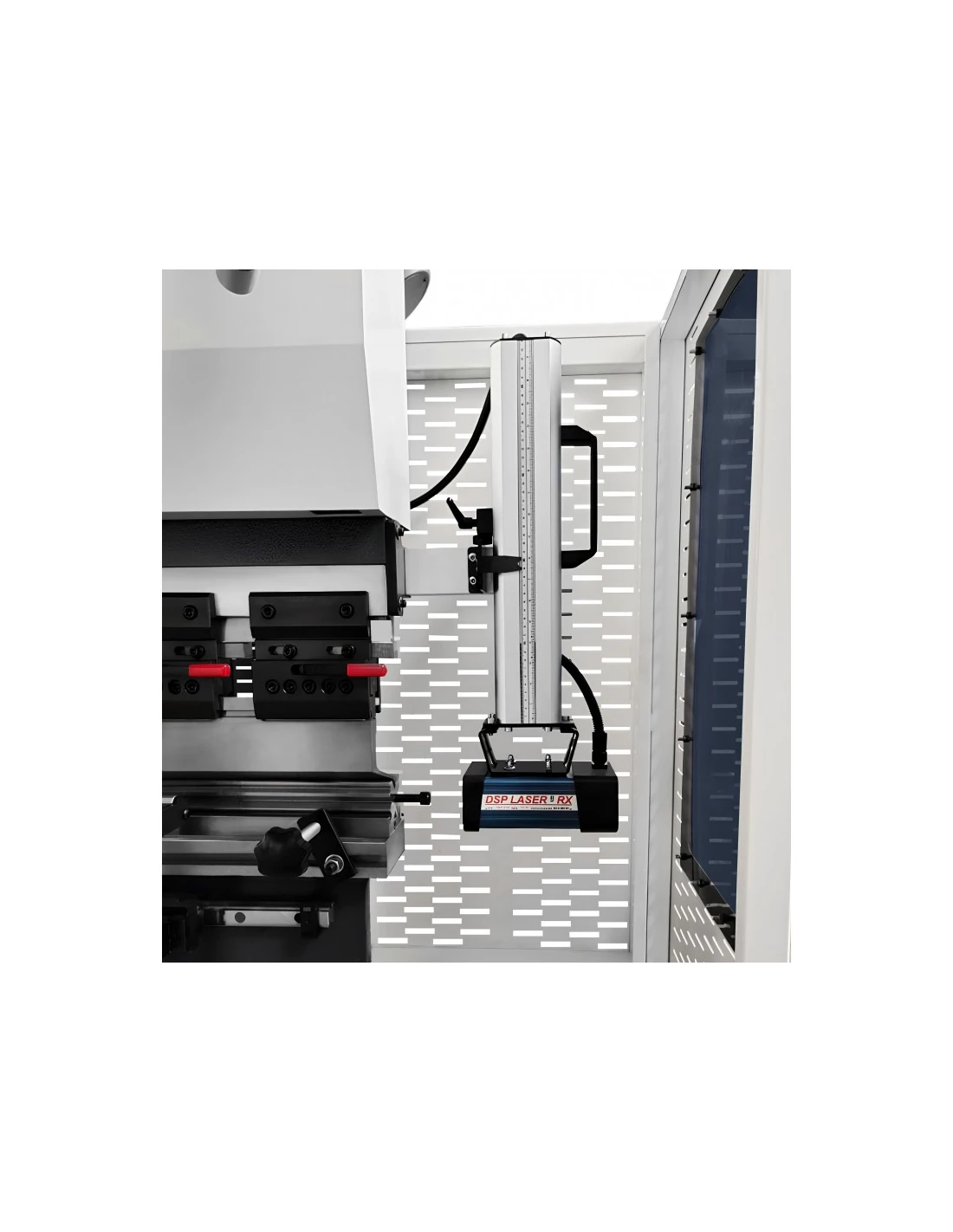

Laserový bezpečnostní systém

Standardní výbava zahrnuje vysoce kvalitní laserový bezpečnostní systém, který chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.

Vysoce kvalitní hydraulické spoje a bezpečnostní ventily byly navrženy v Polsku.

Pozor na nevyhovující bezpečnostní prvky v podobě bran nebo světelných clon, protože nejsou v souladu s normami CE a vystavují pracovníky riziku újmy na zdraví. Za zdraví zaměstnance odpovídá zaměstnavatel.

Bezpečnostní kryty v souladu s požadavky CE

Ergonomie a další vybavení

• Mobilní ovládací panel na pohyblivém rameni
• LED osvětlení: zvyšuje pohodlí a bezpečnost práce
• Podpěry na lineárních vedeních

Ohraňovací lisy jsou vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně výrazné značení, boční kryty, zadní bezpečnostní brána a snadno dostupná tlačítka nouzového zastavení.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.

Samotná skutečnost, že stroj disponuje prohlášením CE, neznamená, že je bezpečný. Důležité jsou systémy, kterými je vybaven.

SCO – systém chlazení oleje

Standardní výbava zahrnuje systém zajišťující stabilitu pracovních parametrů stroje i po dlouhém nepřetržitém provozu.

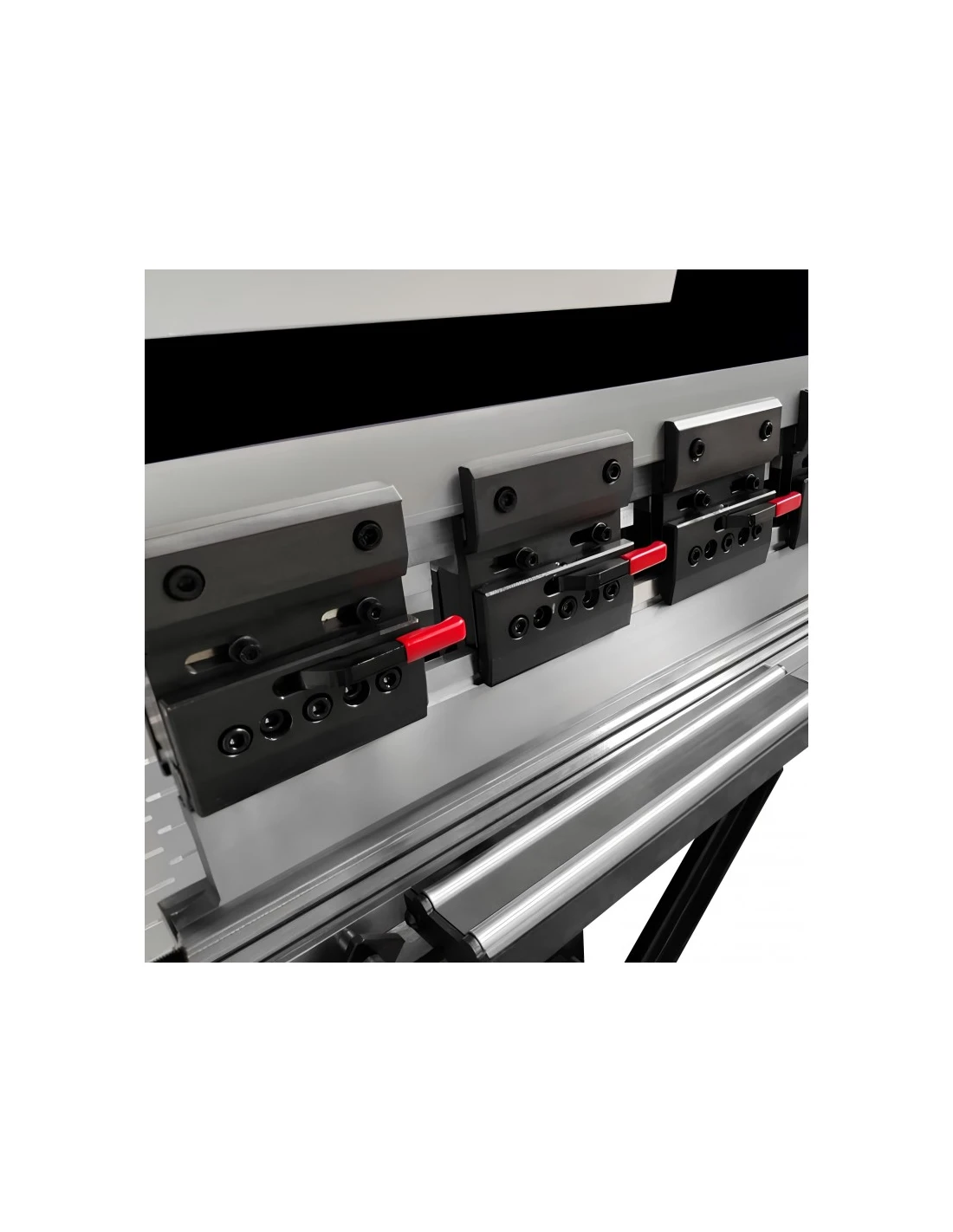

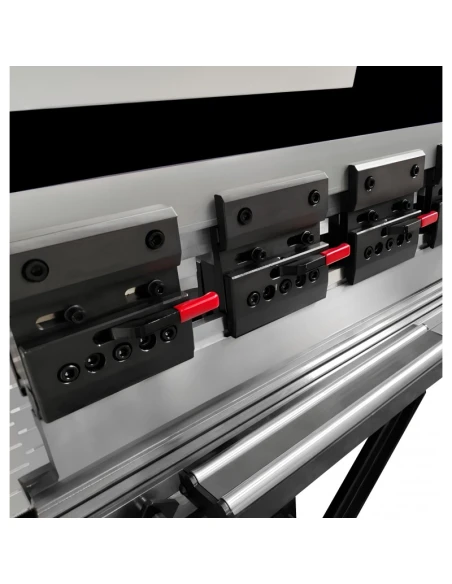

Upínání razníků a matric

• Standardně dělené čtyřstranné matrice s více drážkami a dělené razníky
• Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém evropského typu AMADA, který umožňuje rychlou výměnu nástrojů
• Razníky se montují z boční strany stroje a zajišťují pomocí šroubů

Volba matrice a razníku

Pro dosažení požadovaného výsledku je důležitá také správná volba nástrojů pro ohraňovací lis, tedy matrice a razníku.
Ohraňovací lisy CORMAK průběžně provádějí měření ohybu a dokážou například korigovat odchylky během procesu, aby byl dosažen co nejlepší výsledek.

V závislosti na lisovací síle mohou mít dělené razníky a matrice různou délku.
