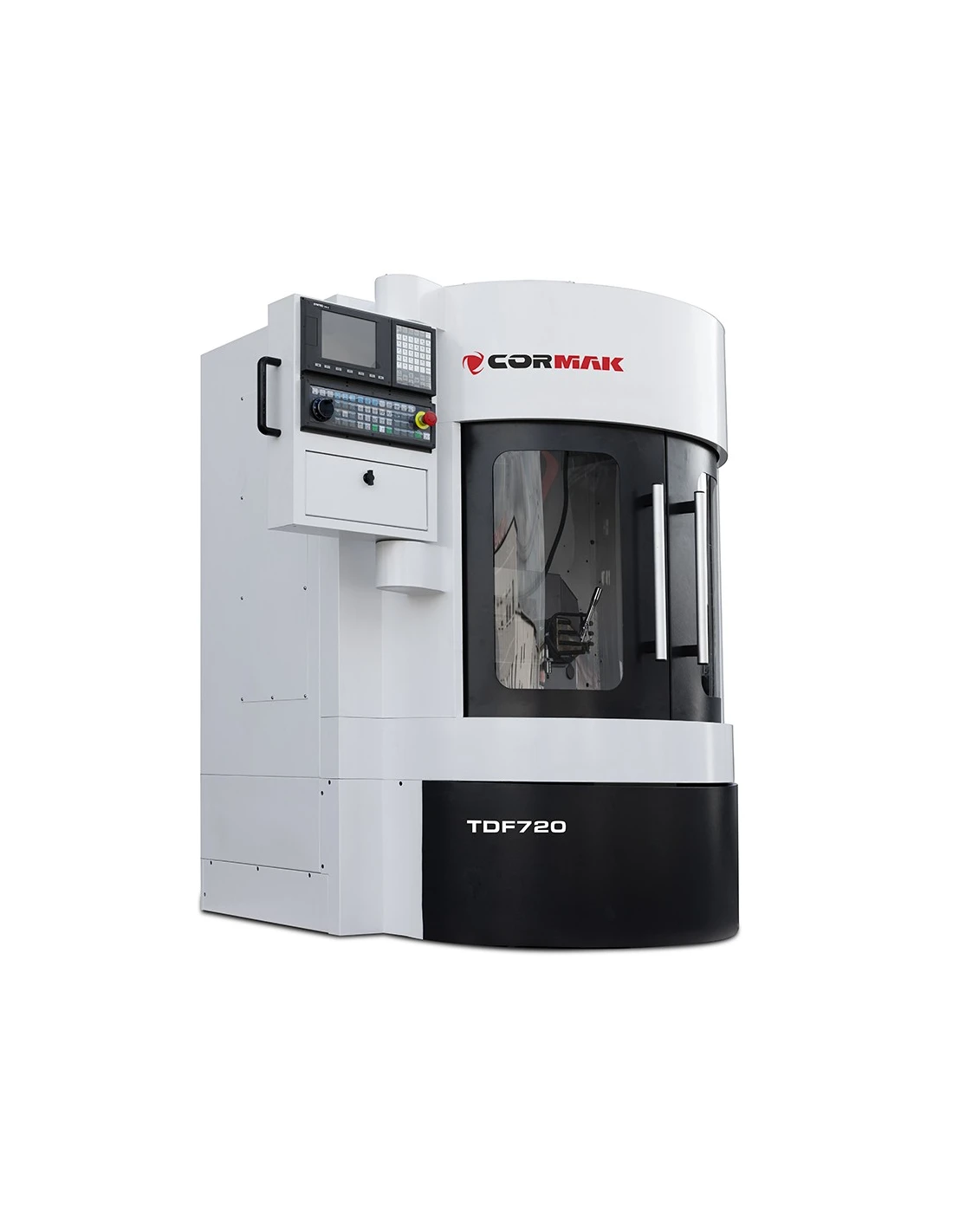

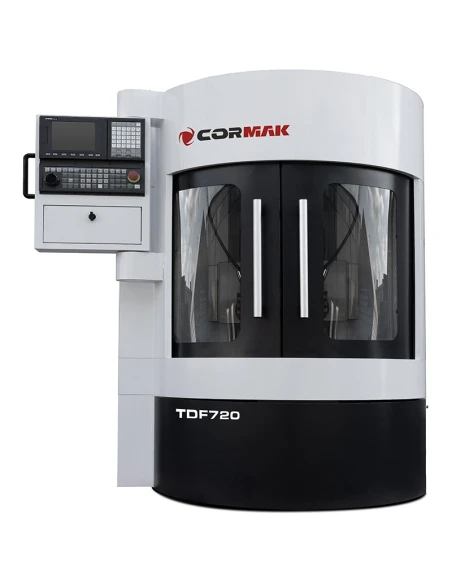

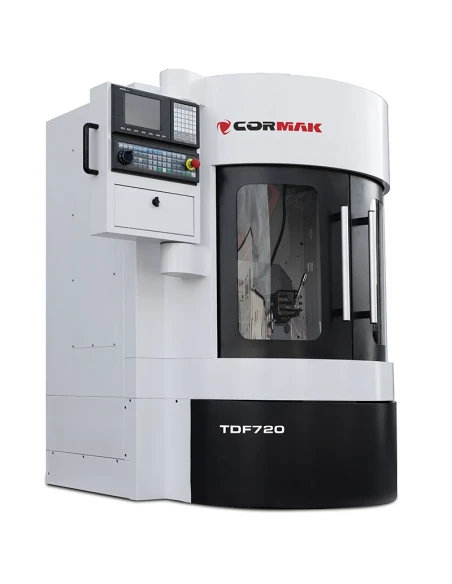

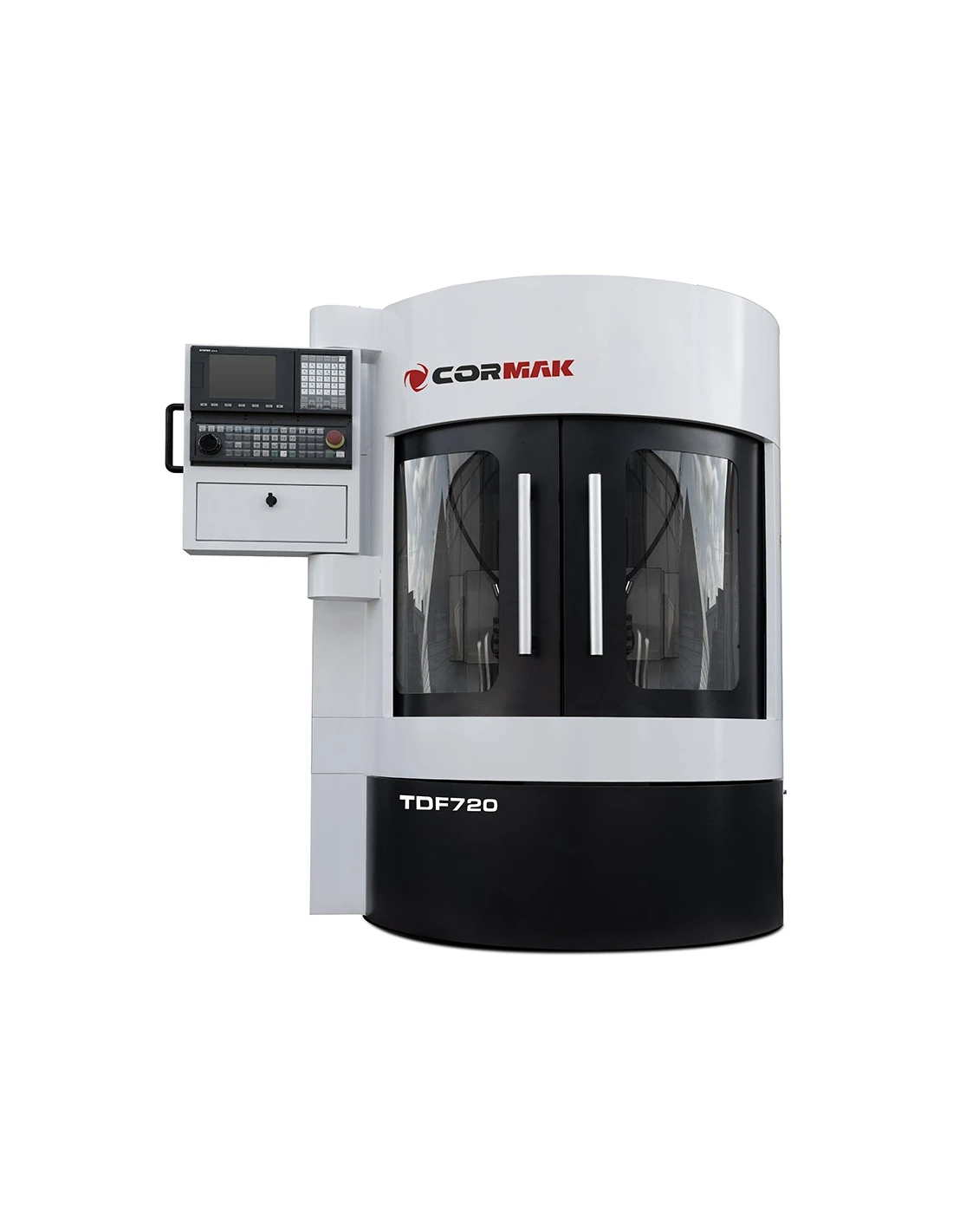

CNC soustruh pro renovaci hliníkových disků TDF 720

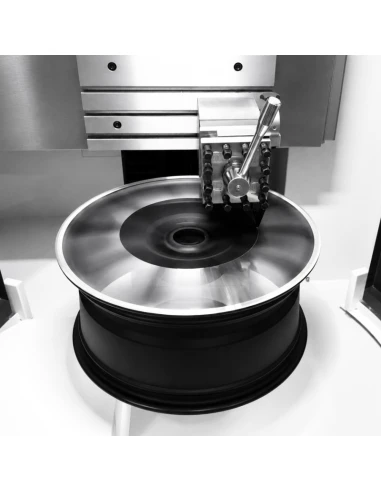

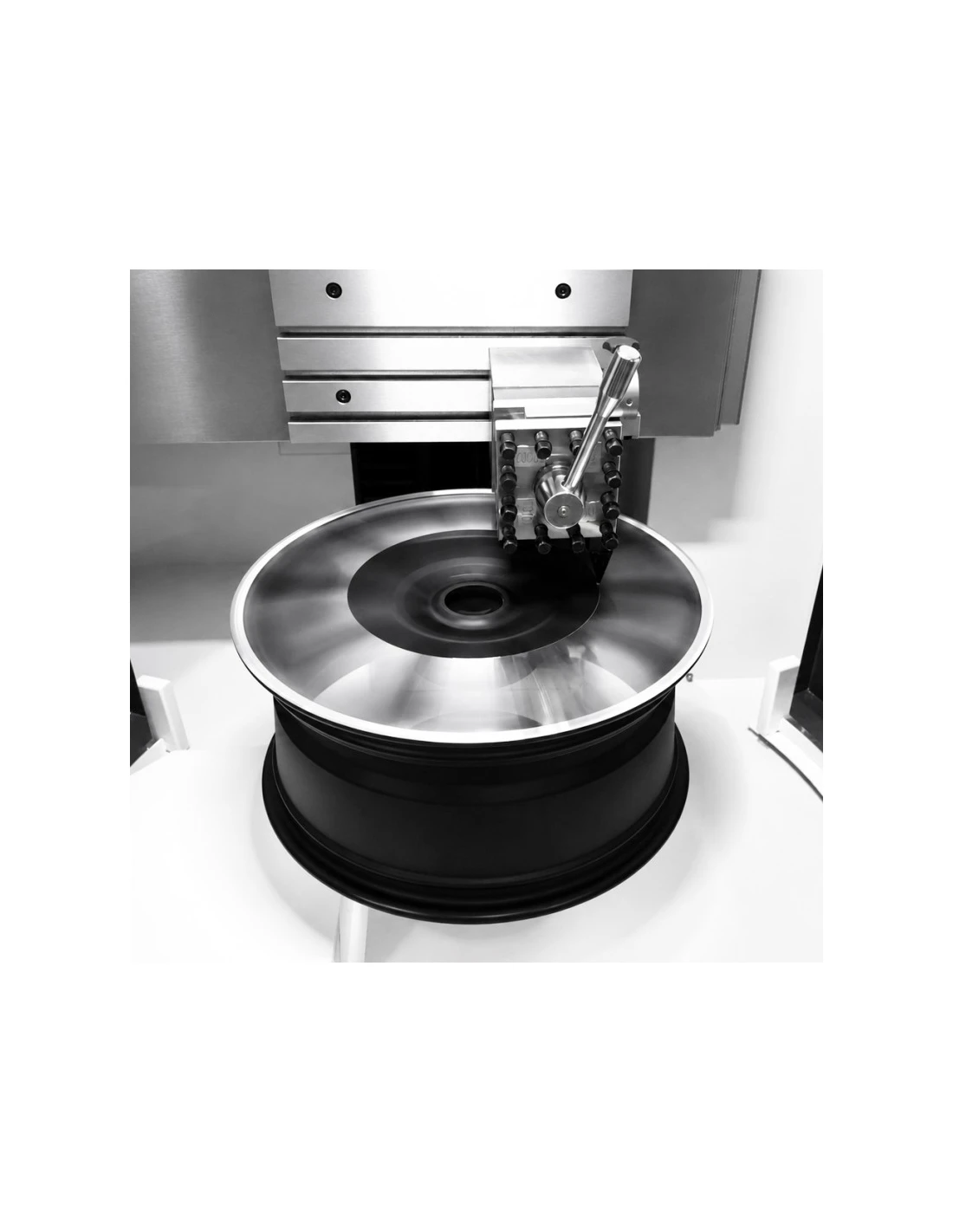

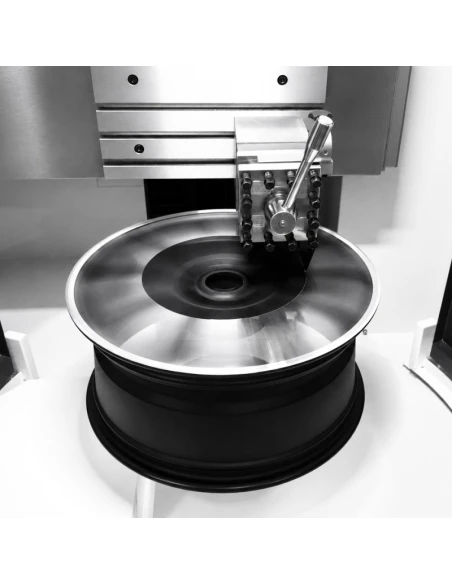

CNC soustruh pro renovaci hliníkových disků TDF 720 je specializovaný stroj navržený pro přesnou renovaci a obrábění automobilových disků. Speciální konstrukce, široký rozsah posuvů a CNC řízení umožňují přesně kopírovat profil disku, obrábět povrchy technologií diamantového soustružení a dosahovat vysoké opakovatelnosti procesu.

Soustruh na disky TDF 720 – stroj navržený speciálně pro profesionální renovaci automobilových disků

Model TDF 720 byl vyvinut přímo pro obrábění disků, nikoli jako úprava klasického univerzálního soustruhu. Pracovní systém, rozsah pohybu os a způsob upnutí obrobku jsou přizpůsobeny geometrii disků, což umožňuje efektivní přípravu stroje k práci a přesné vedení nástroje po profilu disku.

Maximální průměr soustružení činí 860 mm a maximální průměr kola 820 mm. Upínací zařízení s maximálním průměrem 720 mm umožňuje stabilní upnutí obráběného dílu. Tyto parametry umožňují používat soustruh pro disky osobních a užitkových vozidel.

Nejdůležitější výhody CNC soustruhu pro renovaci disků

• Konstrukce určená pro obrábění disků: pracovní systém přizpůsobený specifickým požadavkům renovace disků.
• Maximální průměr kola 820 mm: možnost obrábění velkých disků.

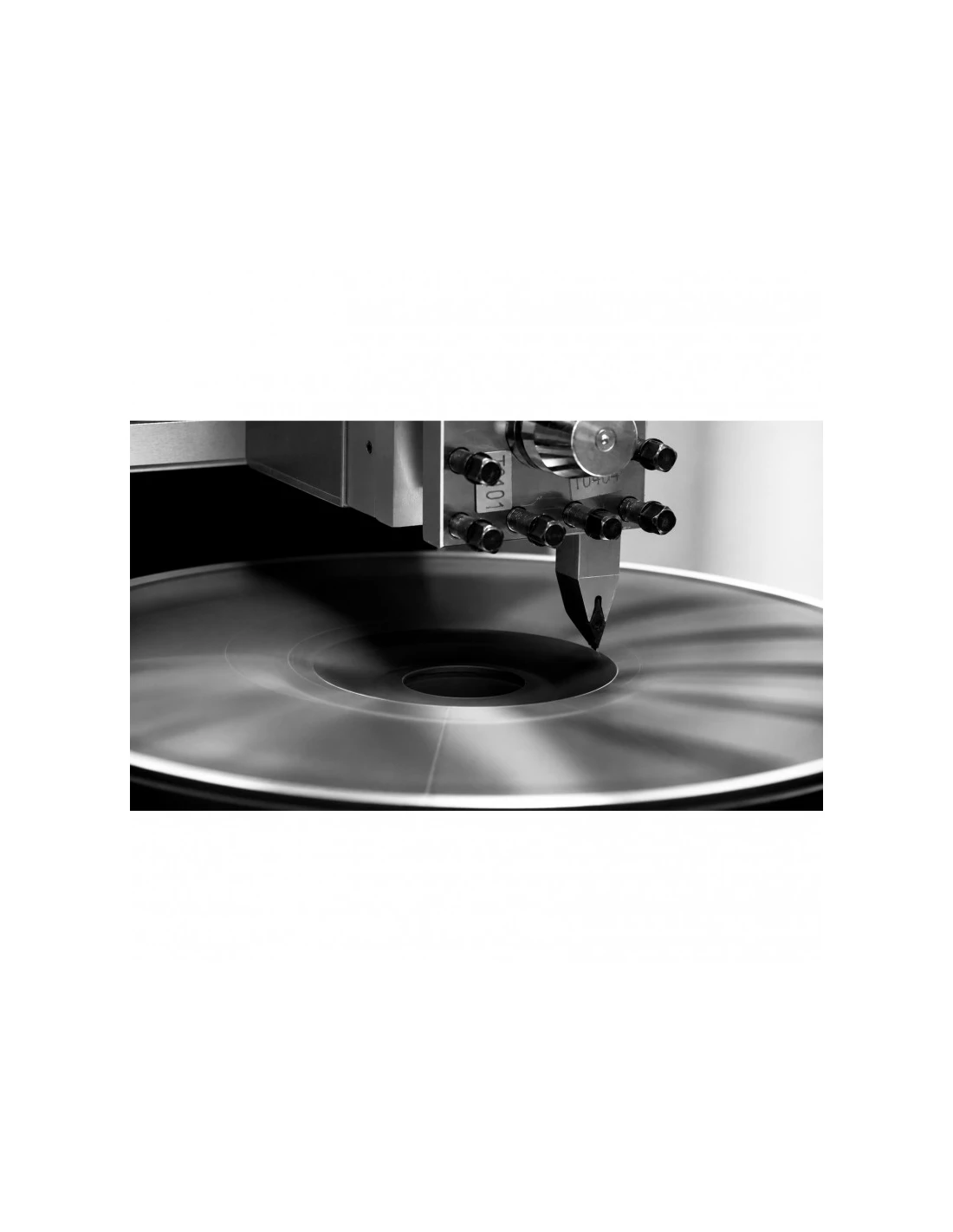

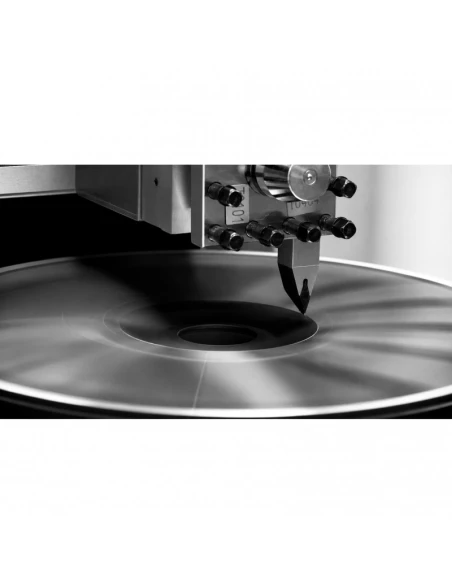

• Přesné kopírování profilu: možnost dekorativního obrábění technologií diamantového soustružení.
• strong">Regulovatelný posuv 0,1-1000 mm/min.: přizpůsobení parametrů typu prováděné operace.
• strong">Rychloposuv os X a Z 3000 mm/min.: efektivní polohování nástroje.
• Hmotnost: 1400 – stabilní konstrukce omezující vliv vibrací na kvalitu obráběného povrchu.

Konstrukce, vřeteno a posuvový systém

Otáčky vřetena v rozsahu 50-1200 ot./min. umožňují přizpůsobit řezné podmínky konkrétní fázi renovace. Svislý posuv 550 mm a vodorovný posuv ±330 mm poskytují odpovídající rozsah pohybu nástroje při kopírování geometrie disku.

Přesnost a efektivita práce

CNC řízení umožňuje provádět opakovatelné dráhy nástroje, což má zásadní význam při sériové renovaci disků. Regulovatelný posuv umožňuje přesné dokončovací obrábění i odstraňování poškozené vrstvy materiálu. Motor s výkonem 4 kW poskytuje parametry vhodné pro profesionální obrábění hliníkových disků.

Použití soustruhu pro renovaci disků TDF 720

• odstraňování škrábanců a poškození způsobených obrubníky
• příprava disku k lakování nebo leštění

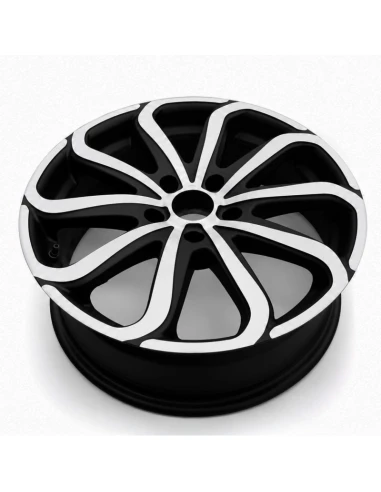

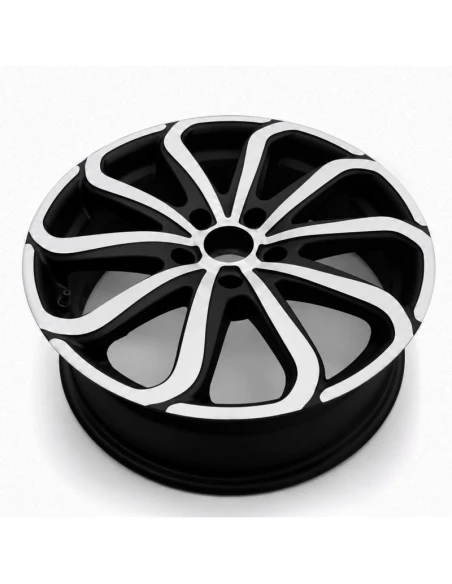

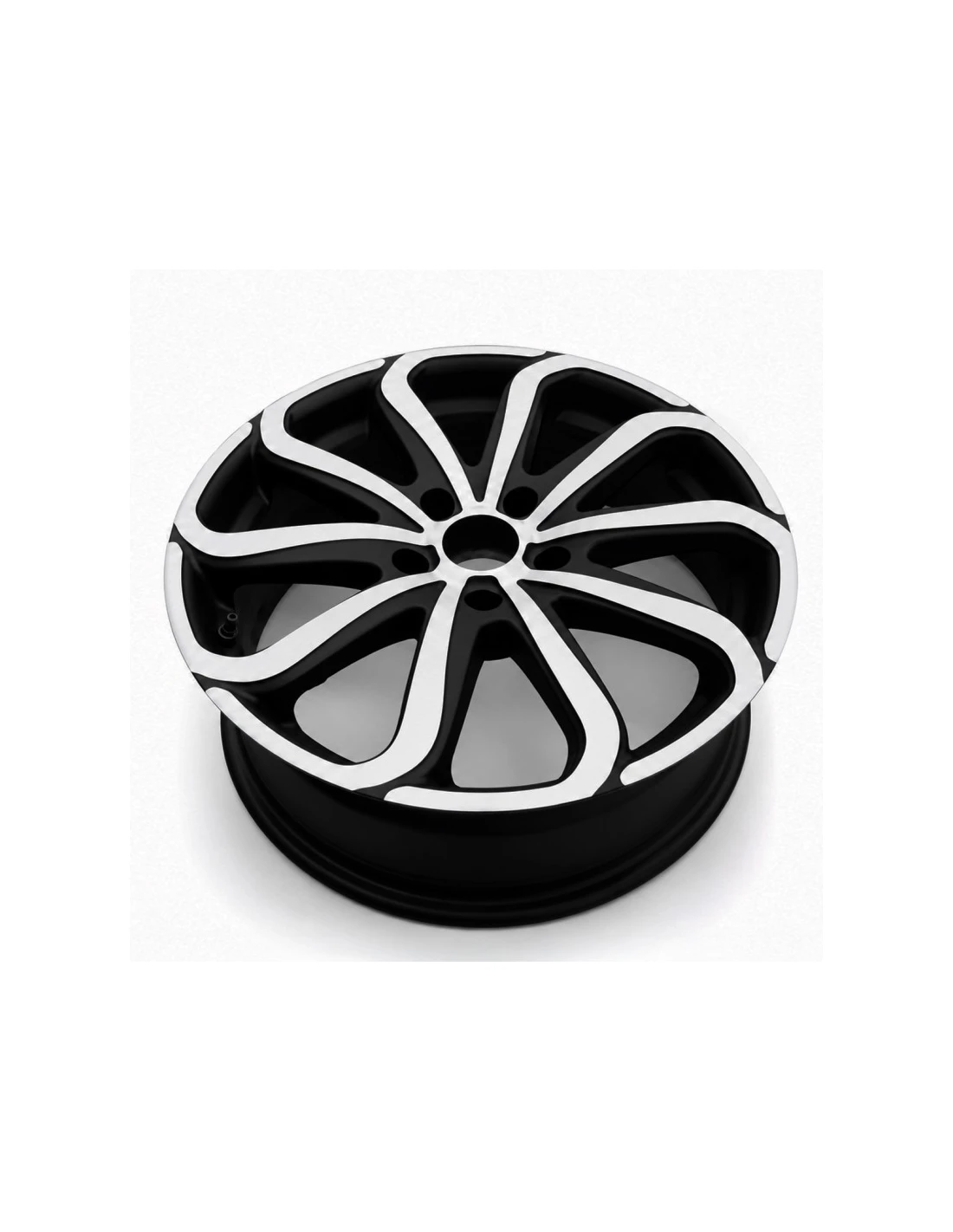

• obnova diamantového povrchu dekorativním soustružením
• renovace disků po rovnání a svařování
• obrábění nových disků v malosériové výrobě

Technické údaje

Vybavení v závislosti na verzi

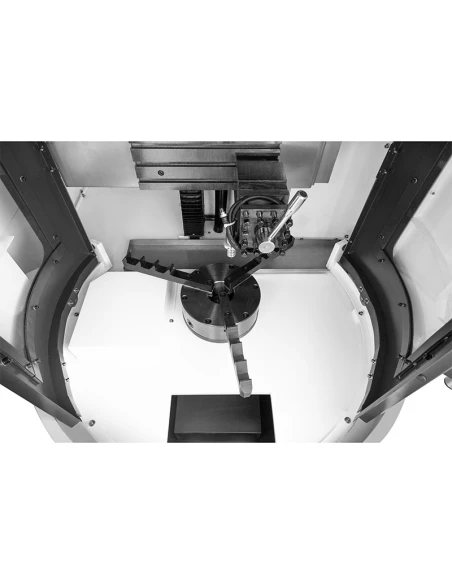

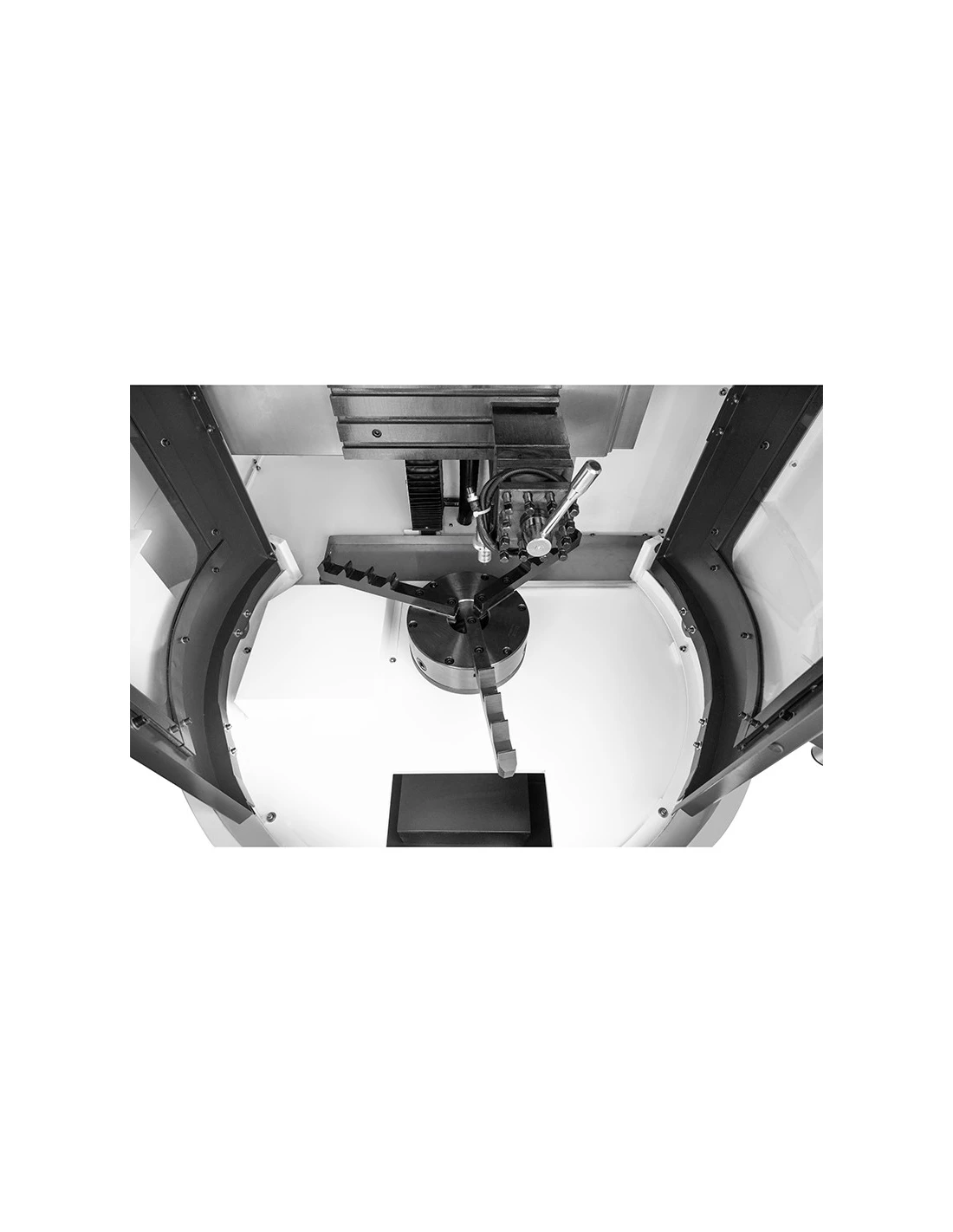

• speciální upínací zařízení pro disky
• softwarový balíček pro optimalizaci profilu kola

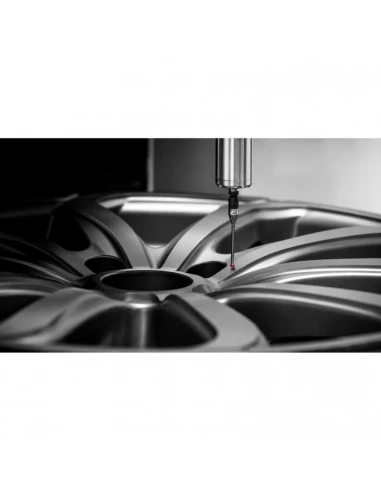

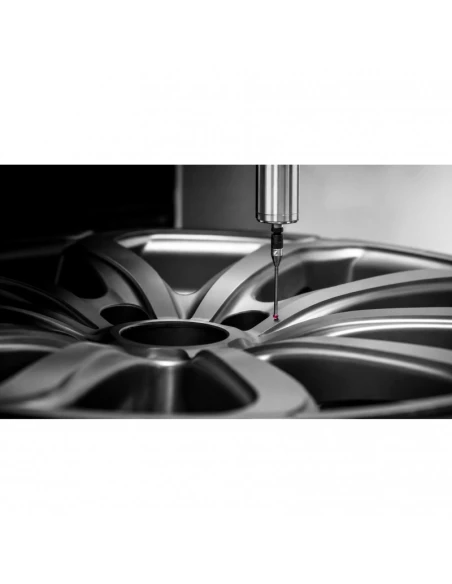

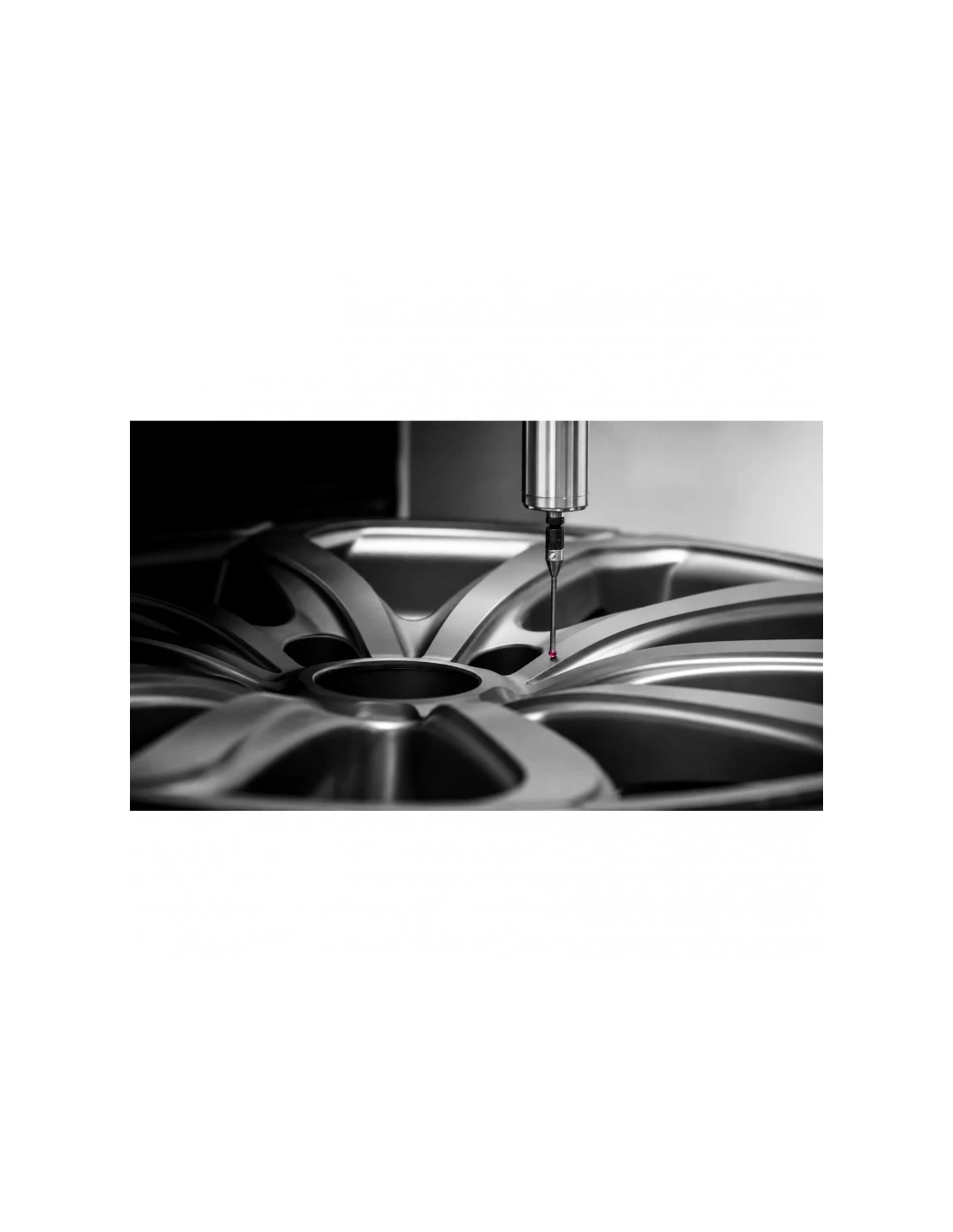

• měřicí sonda
• automatické mazání
• čtyřpolohový držák nástrojů

CNC soustruh na disky pro profesionální renovační provozy

CNC soustruh pro renovaci hliníkových disků TDF 720 je určen pro servisy disků, renovační provozy a firmy zabývající se profesionálním obráběním hliníku. Speciální pracovní systém, rychloposuvy a CNC řízení umožňují zvýšit opakovatelnost obrábění, zkrátit dobu seřízení obrobku a efektivně provádět navazující operace.
