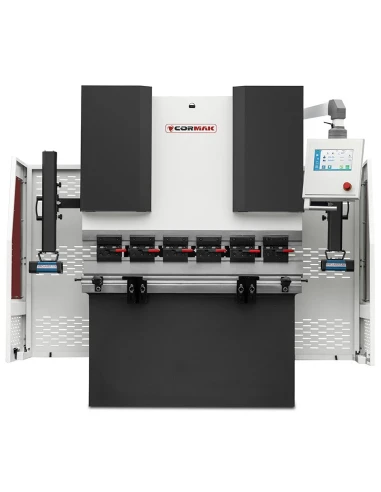

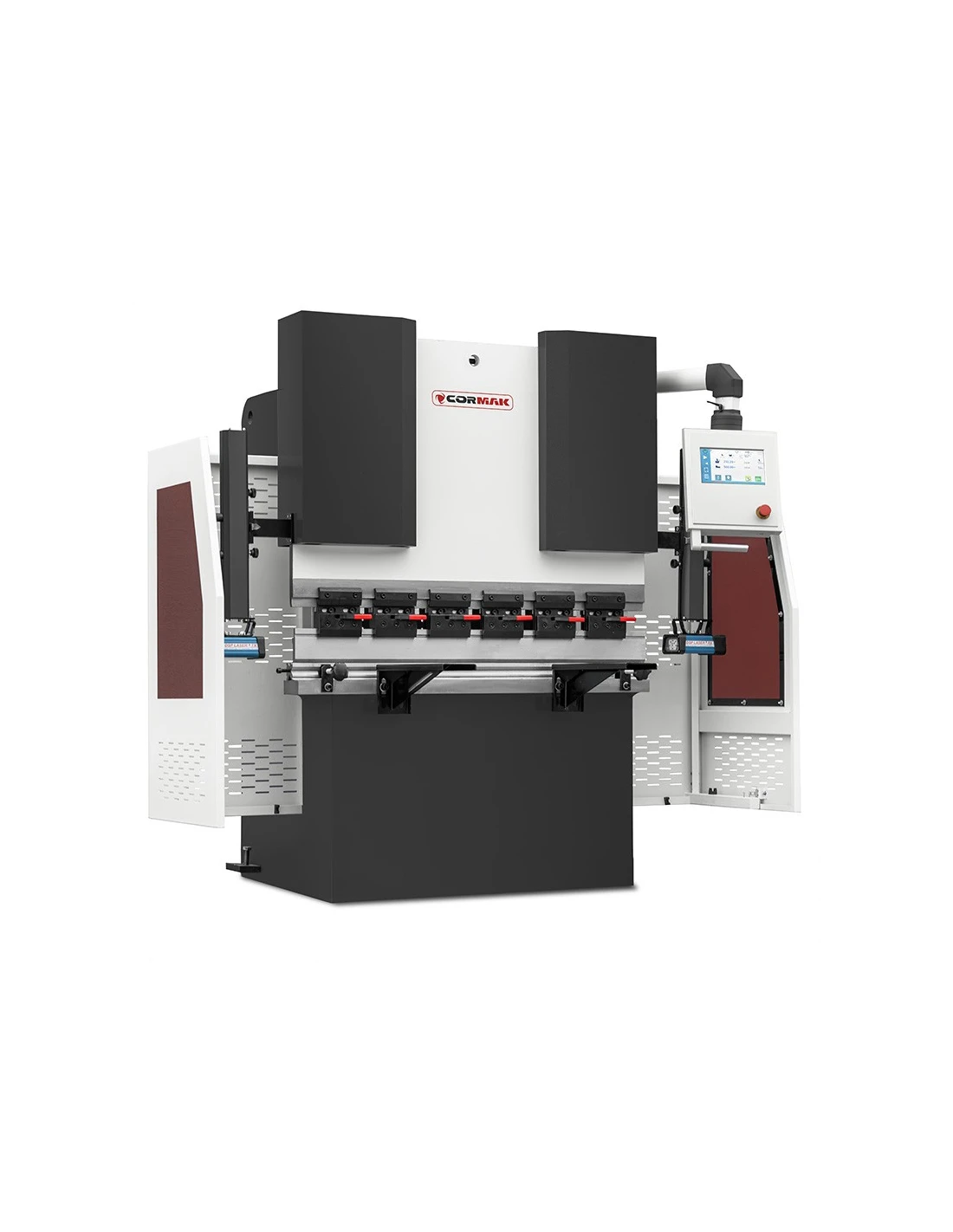

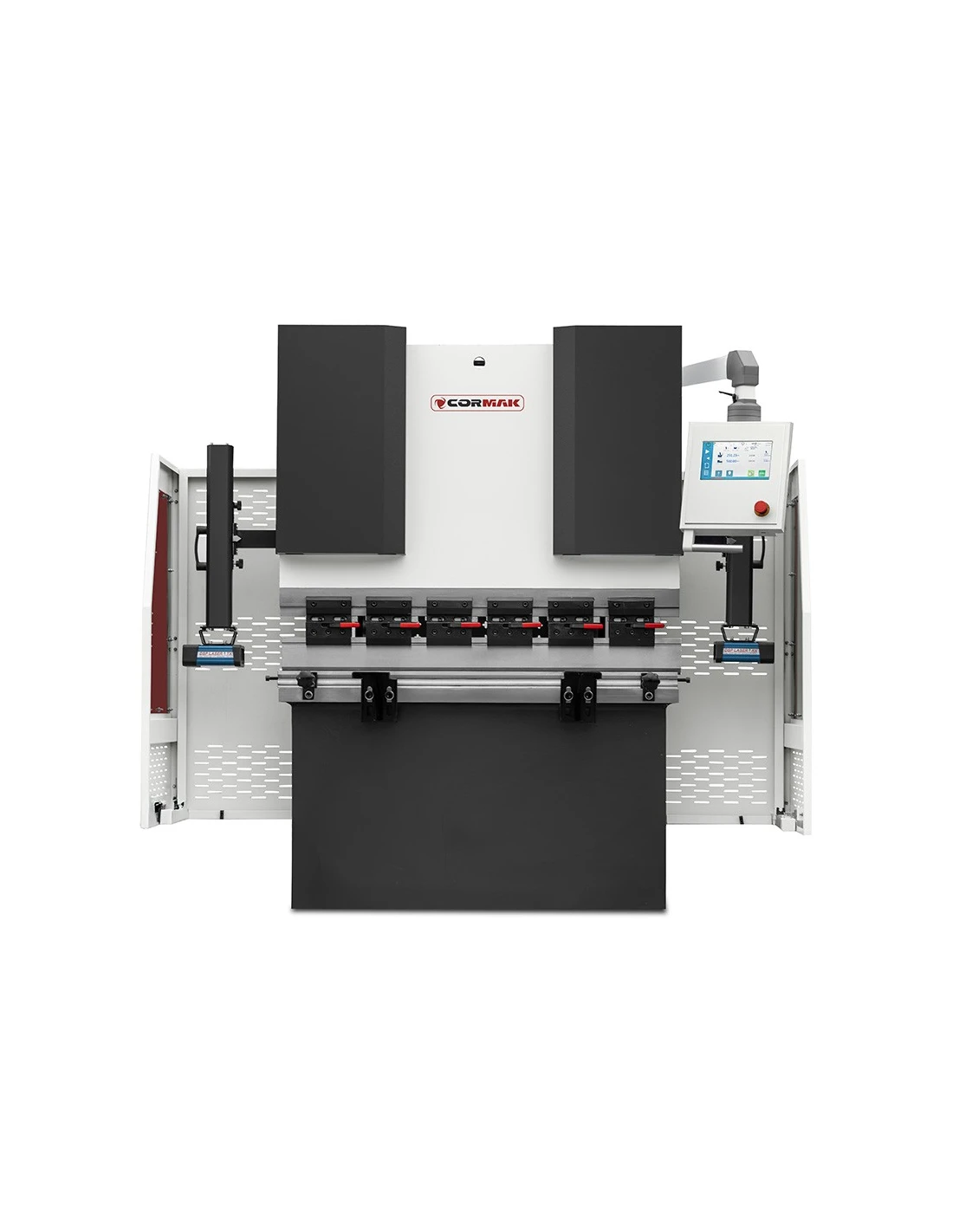

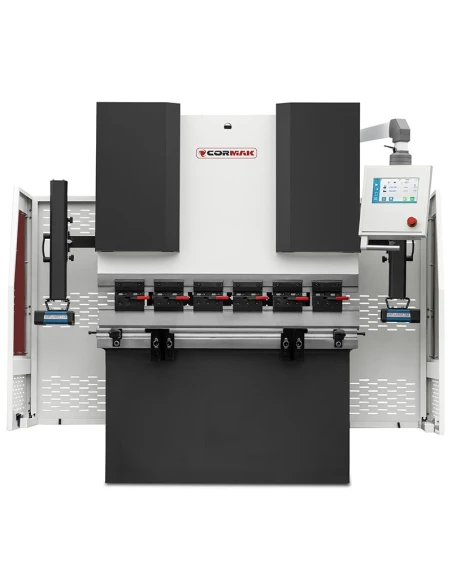

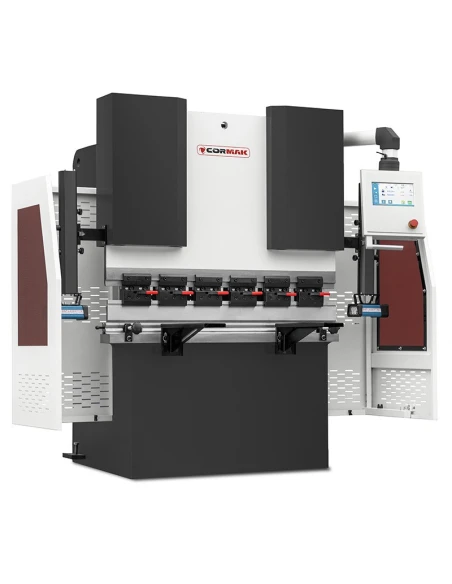

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1320

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1320

Name: Hydraulický ohraňovací lis CORMAK CNC BASE 40x1320
Brand: Cormak
SKU: CK.3533
Price: 288750 CZK
Availability: InStock

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1320 s nominální lisovací silou 400 kN a maximální délkou ohýbaného plechu 1320 mm je určen pro přesné ohýbání a tváření plechů. Řízení CR-41 CNC s 10palcovou dotykovou obrazovkou nabízí automatické nastavení os X a Y, ruční nastavení osy R a uložení až 2000 programů po 30 krocích.

288 750 Kč

S DPH

Potřebujete poradit?

Kontaktujte nás rychle pro více informací o produktu.

💬 WhatsApp ✉ Poslat e-mail Chcete, abychom vám zavolali? ☎ Zavolat nyní

Delivery time: approximately 14-21 calendar days, depending on manufacturer stock

Popis

Hydraulický ohraňovací lis CORMAK CNC BASE 40x1320

Hlavní vlastnosti

Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

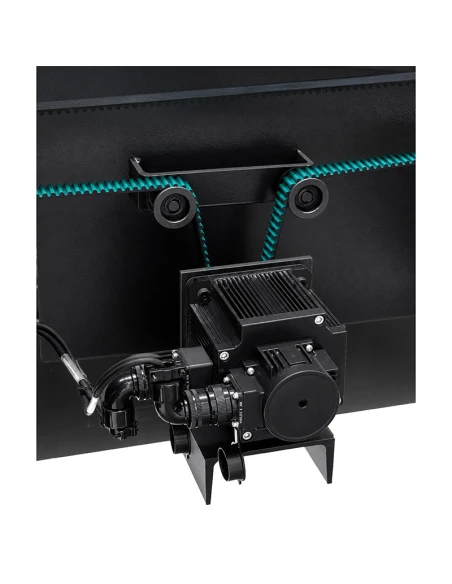

Nastavení zadního dorazu (osa X): automatické
Nastavení beranu (osa Y): automatické
Nastavení výšky dorazových prstů (osa R): ruční
Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů
Dělené razníky
Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk
Hydraulika Bosch Rexroth
Vysoce kvalitní elektromotor

Technické parametry

	BASE 40x1320
Řídicí jednotka	CR-41
Osa X	Servo
Osa R	Ruční nastavení
Kompenzace průhybu	Není
Jmenovitá lisovací síla	400 kN
Maximální délka ohýbaného plechu	1320 mm
Hloubka vybrání v bočnicích (vyložení)	200 mm
Maximální zdvih pohyblivého nosníku	80 mm
Maximální výška otevření	290 mm
Vzdálenost mezi nosníky	800 mm

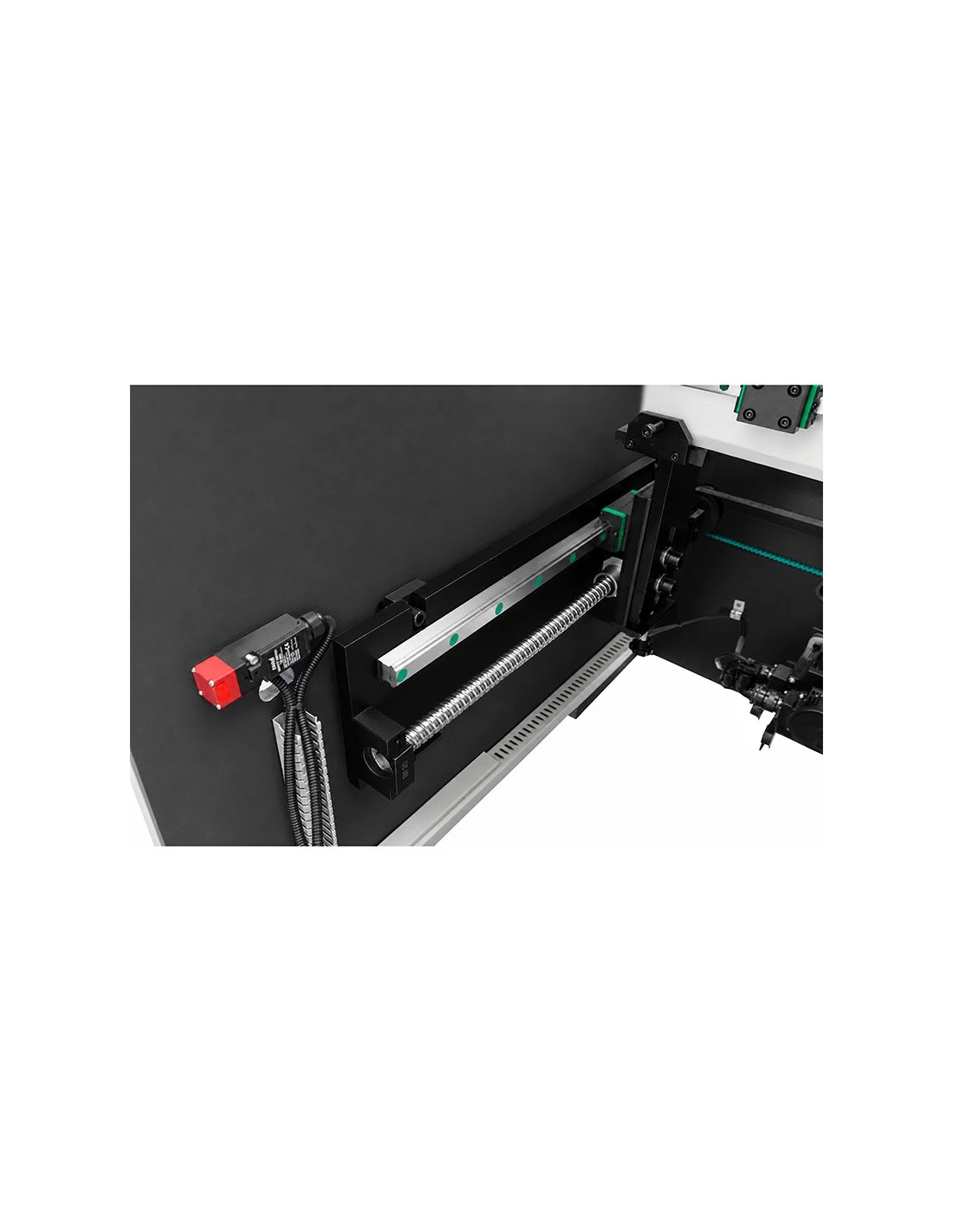

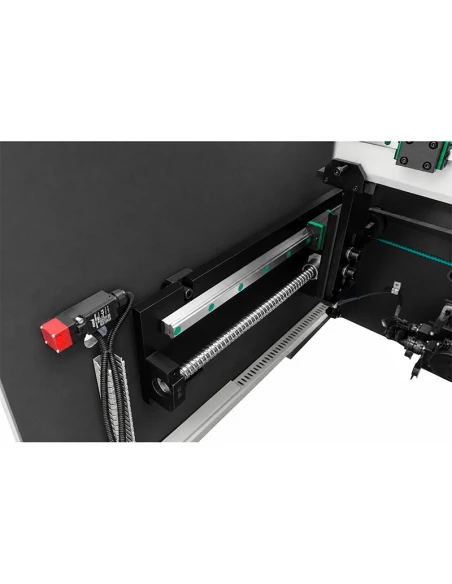

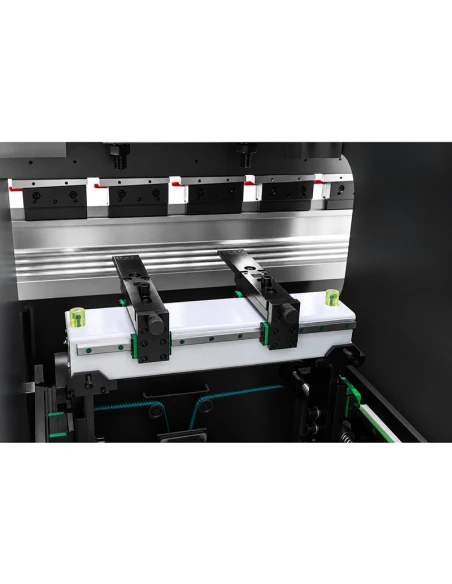

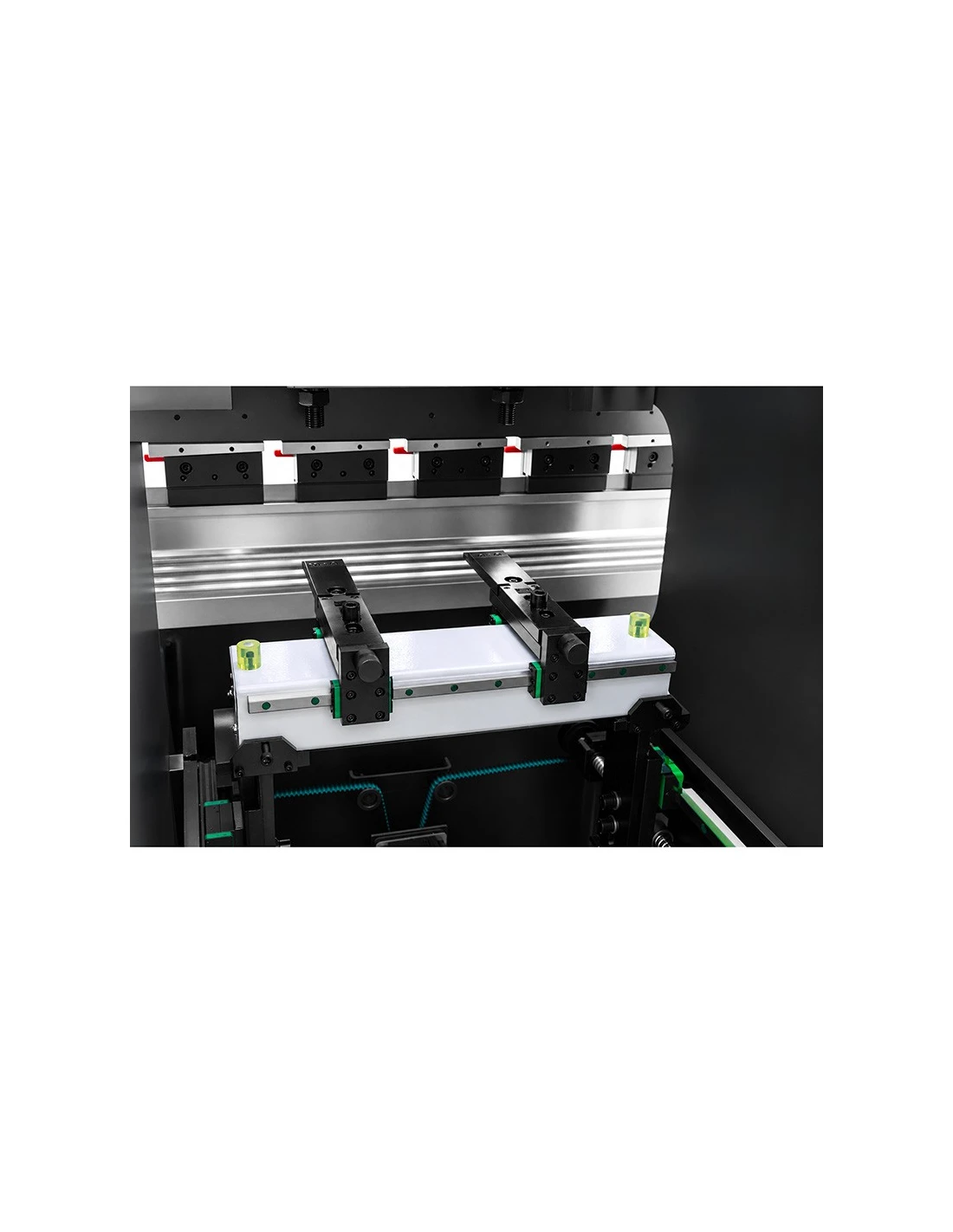

Rozsah pojezdu zadního dorazu	450 mm
Výkon motoru	4 kW, standardní
Délka	1500 mm
Šířka	1960 mm
Výška	1680 mm
Hmotnost	1800 kg

Řízení a funkce

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

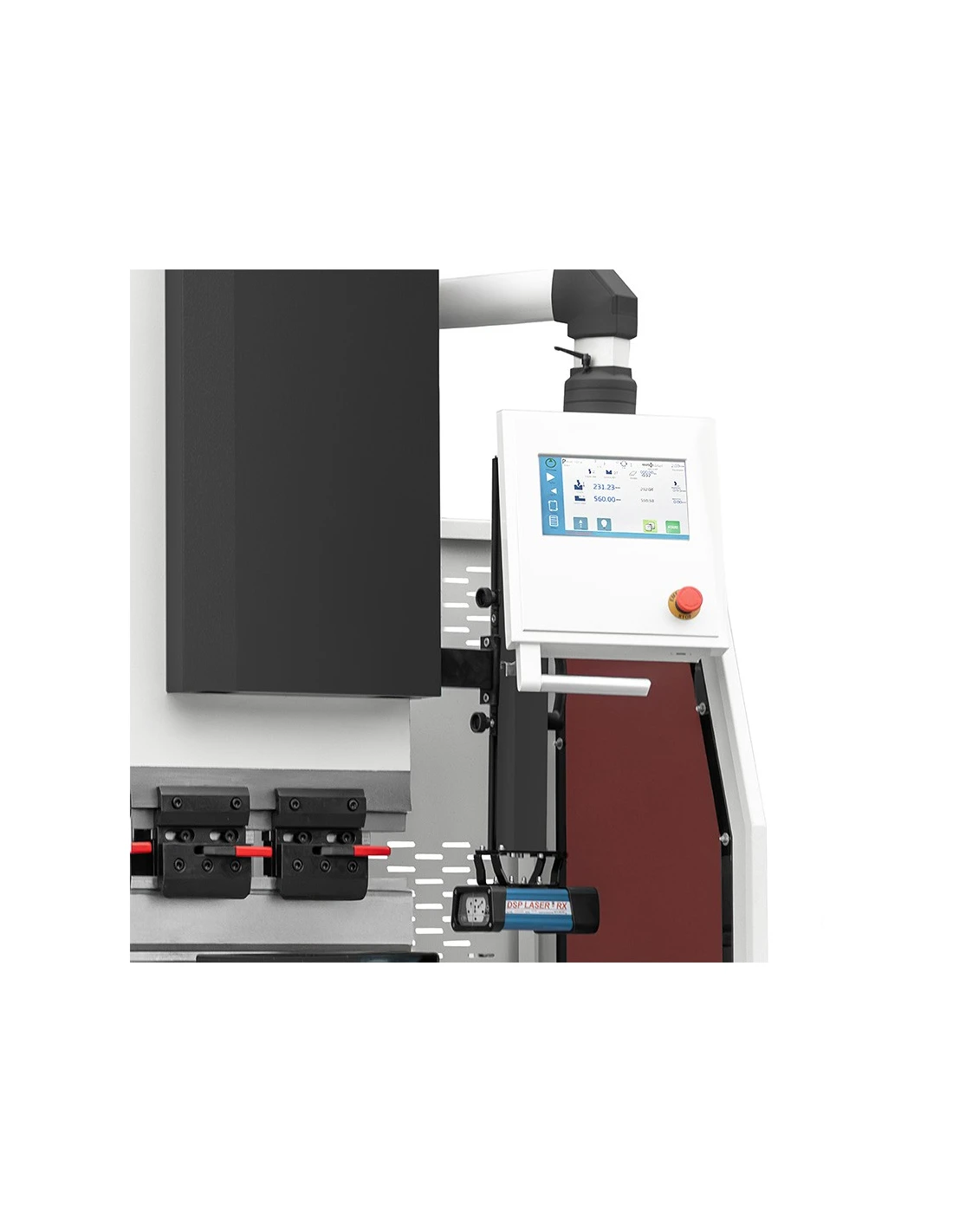

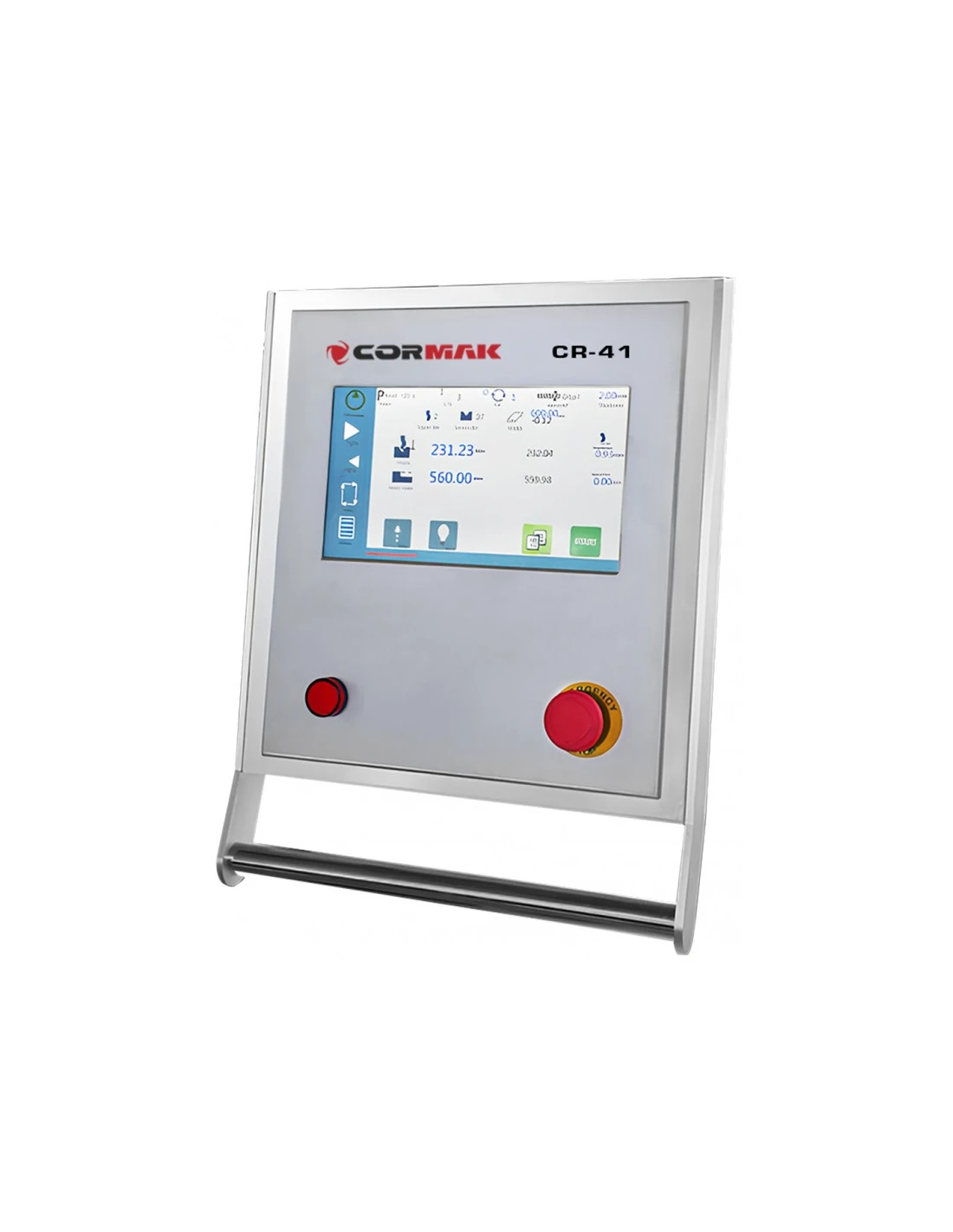

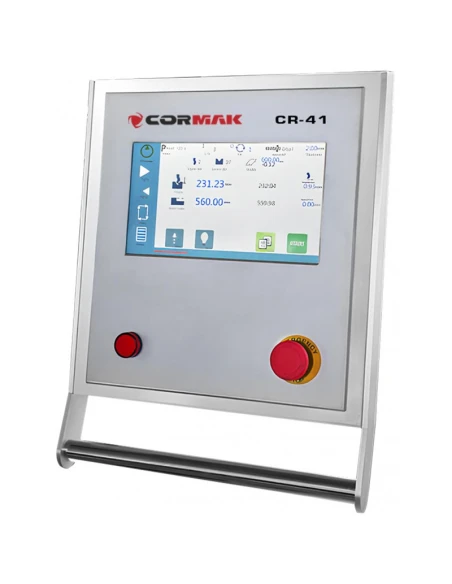

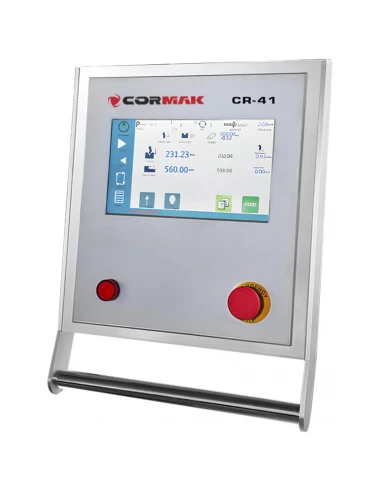

CR-41 CNC

Je vybaven 10palcovým dotykovým displejem instalovaným na pohyblivém rameni, který umožňuje pohodlnou obsluhu v celém pracovním prostoru stroje.
Programovatelnost: možnost uložit až 2000 programů s 30 kroky v každém z nich, což umožňuje flexibilní přizpůsobení různým úlohám
Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zaučení obsluhy

Stroj spojuje pokročilou technologii s jednoduchou obsluhou, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečný provoz.

Bezpečnost

Laserový bezpečnostní systém

Volitelný laserový bezpečnostní systém nejvyšší třídy chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

1. Způsob ochrany obsluhy

S laserem

Používá se laserová clona.
Laser vytváří „bariéru“ přímo u zóny ohýbání. Pokud ruka vstoupí do prostoru paprsku, stroj okamžitě zastaví pohyb beranu.
Chrání obsluhu bez snížení produktivity.

Bez laseru

Lis se zastaví až tehdy, když někdo naruší ochrannou zónu ve větší vzdálenosti od nástroje.
Používají se tradičnější bezpečnostní prvky:
bezpečnostní světelné závěsy instalované ve větší vzdálenosti od nástroje
dvouruční ovládání
mechanická zařízení

2. Bezpečná vzdálenost a rychlost práce

S laserem

Minimální bezpečná vzdálenost umožňuje obsluze pracovat blíže k nástrojům.
Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
Největší výhodou je maximální produktivita a bezpečnost.

Bez laseru

Větší bezpečná vzdálenost znamená pomalejší práci.
Beran musí začít zpomalovat dříve.
Mezi jednotlivými cykly ohýbání vznikají větší časové ztráty.

3. Přesnost detekce

S laserem

Laser dokáže rozpoznat prst nebo dokonce drobný předmět přímo u zóny ohýbání.
Systém pracuje ve vzdálenosti jednoho milimetru od matrice.

Bez laseru

Světelné závěsy detekují pohyb až ve stanovené zóně, obvykle 100–200 mm od nástroje.
Ochrana je méně přesná.

4. Komfort obsluhy

S laserem

Obsluha může přirozeně pracovat u nástroje.
Nemusí držet ruce ve velké vzdálenosti.
Velmi praktické řešení pro kusovou výrobu a krátké série.

Bez laseru

Obsluha musí dodržovat přísnější omezení.
Je nutné provádět více úkonů, například často používat dvě spouštěcí tlačítka.

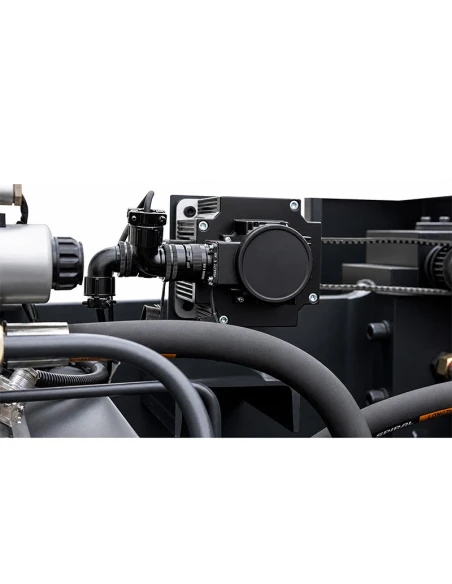

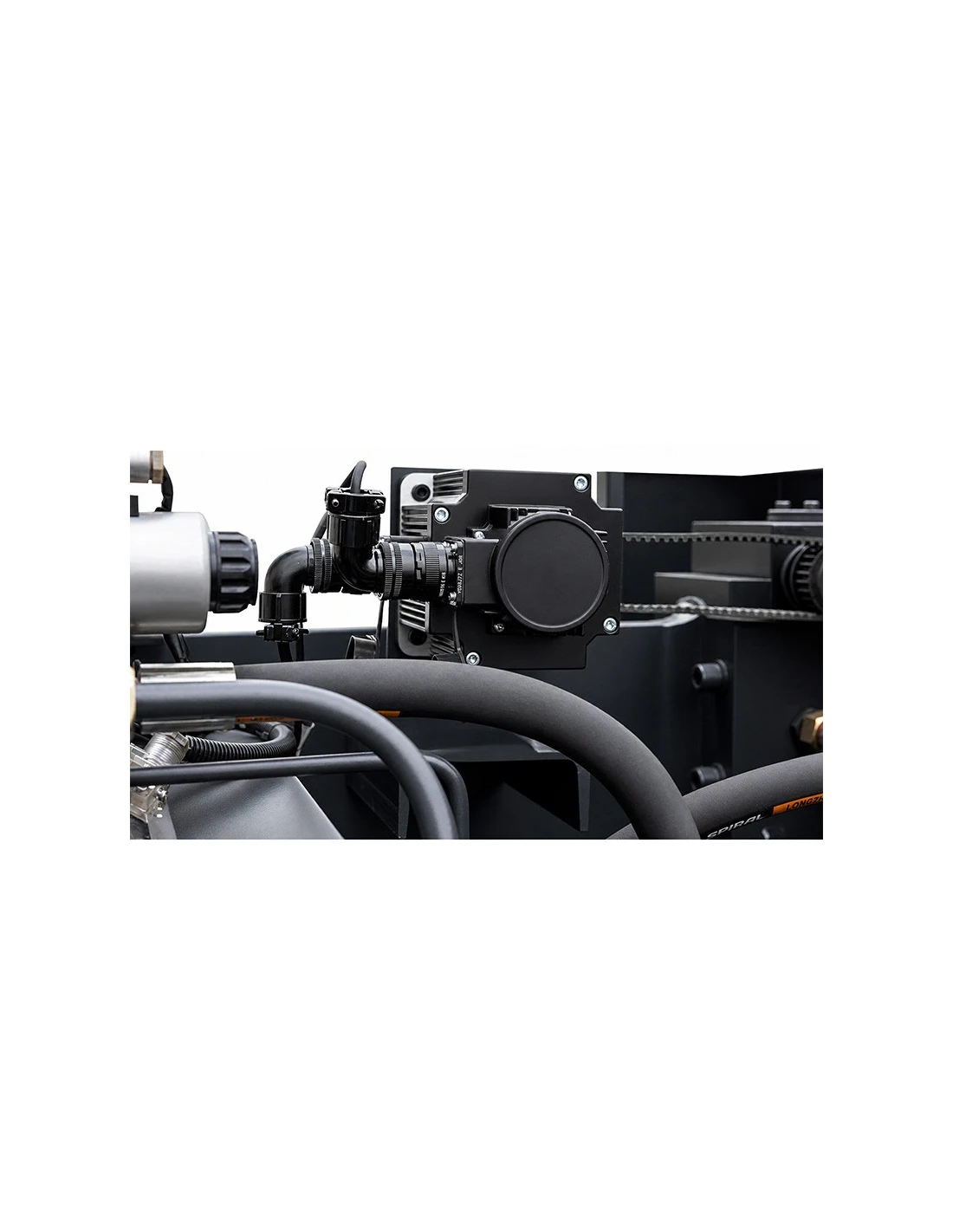

Bezpečnost není opomíjena. Stroj používá hydraulické čerpadlo BOSCH REXROTH nejvyšší třídy a hydraulické spoje i bezpečnostní ventily navržené v Polsku.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Pozor na zdánlivé bezpečnostní prvky, jako jsou brány nebo světelné závěsy, protože nejsou v souladu s normami CE a vystavují pracovníky riziku újmy na zdraví. Za zdraví zaměstnance odpovídá zaměstnavatel.

Bezpečnostní kryty v souladu s CE

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Ergonomie a další vybavení

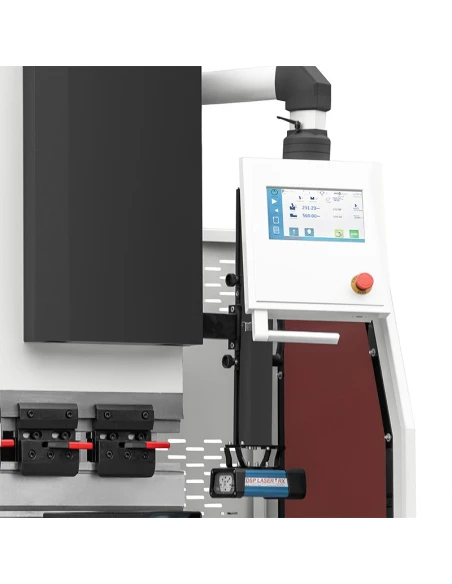

Mobilní ovládací panel na pohyblivém rameni
2 kusy podpěr

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Dbáme na bezpečnost uživatelů a jejich pracovních týmů, proto jsou naše ohraňovací lisy vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně zřetelné značení, boční kryty, zadní bezpečnostní brána a snadno dostupné nouzové vypínače.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.

Samotná skutečnost, že stroj má prohlášení CE, neznamená, že je bezpečný. Důležité je, jakými systémy je vybaven.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

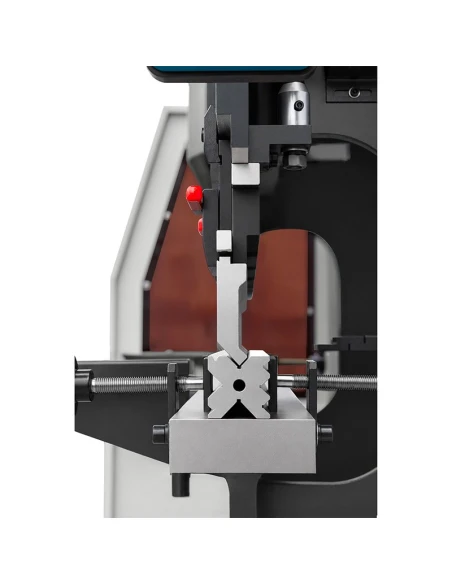

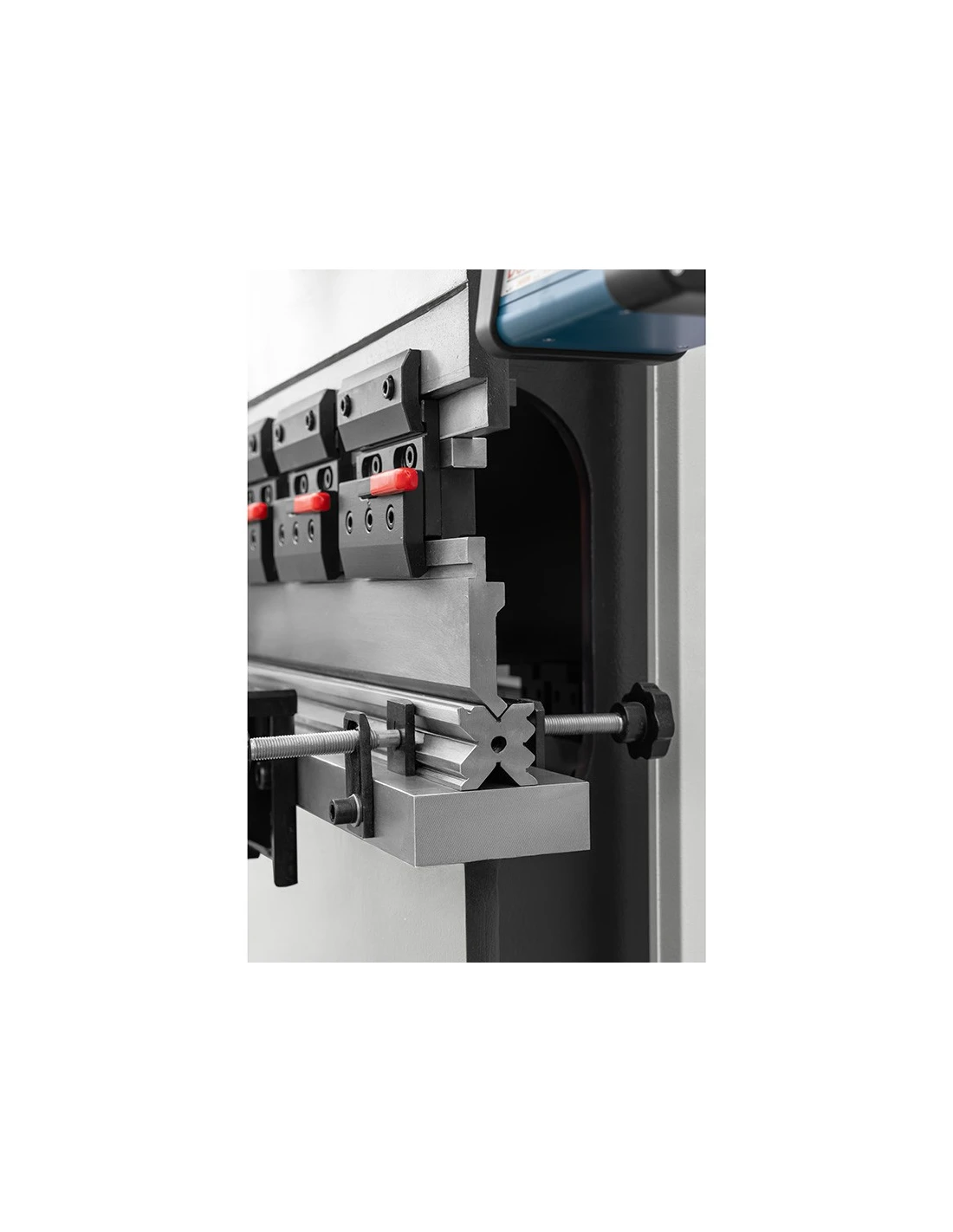

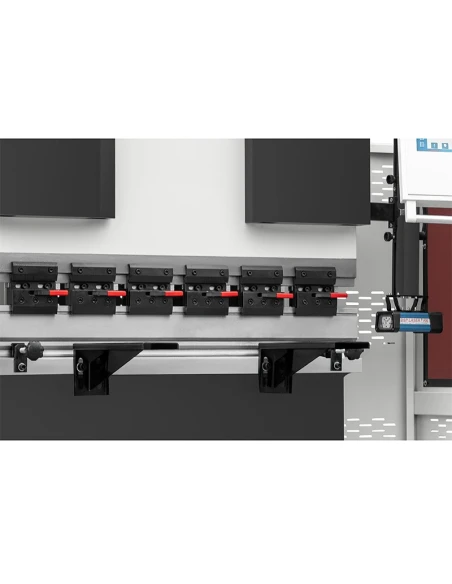

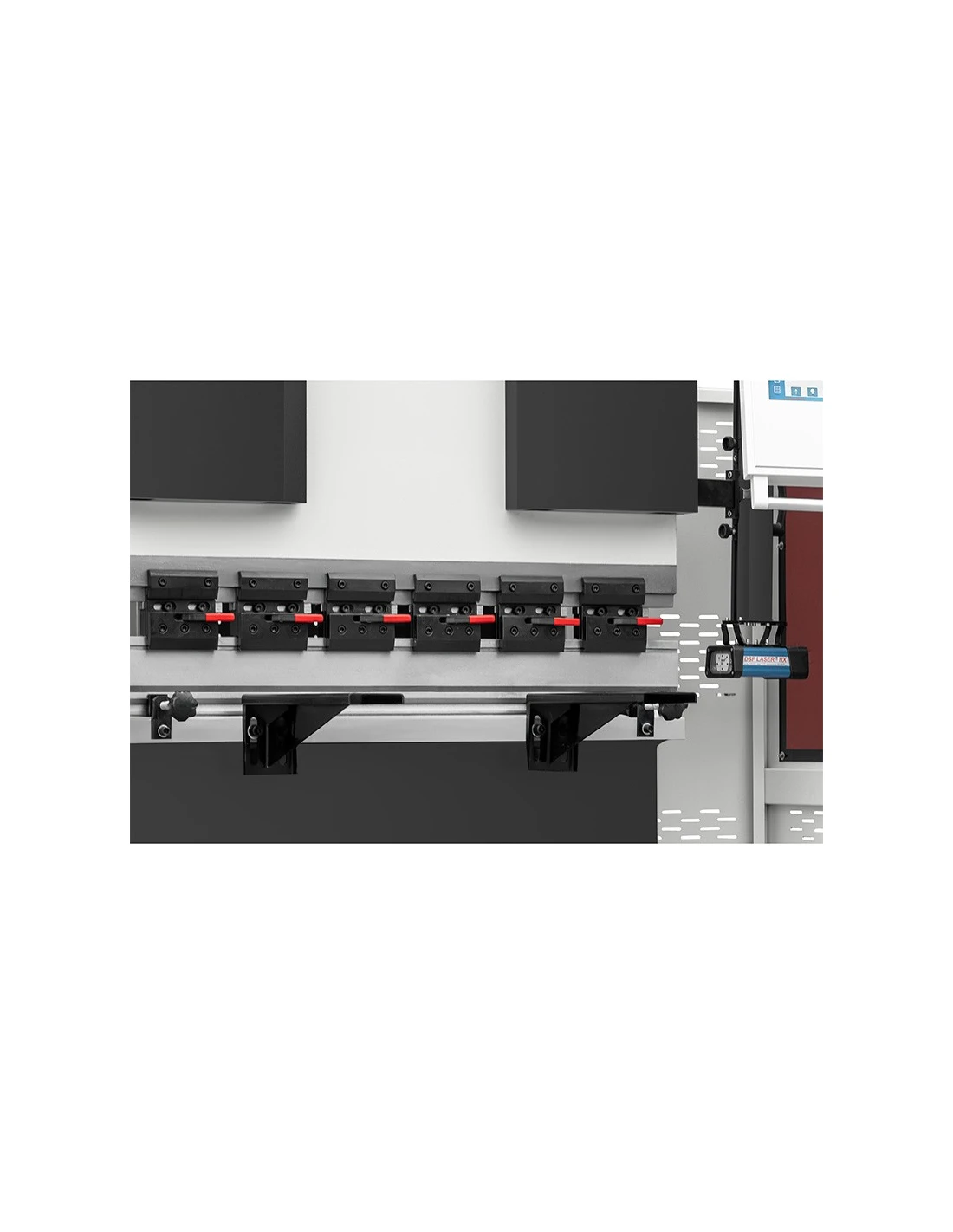

Upínání razníků a matric

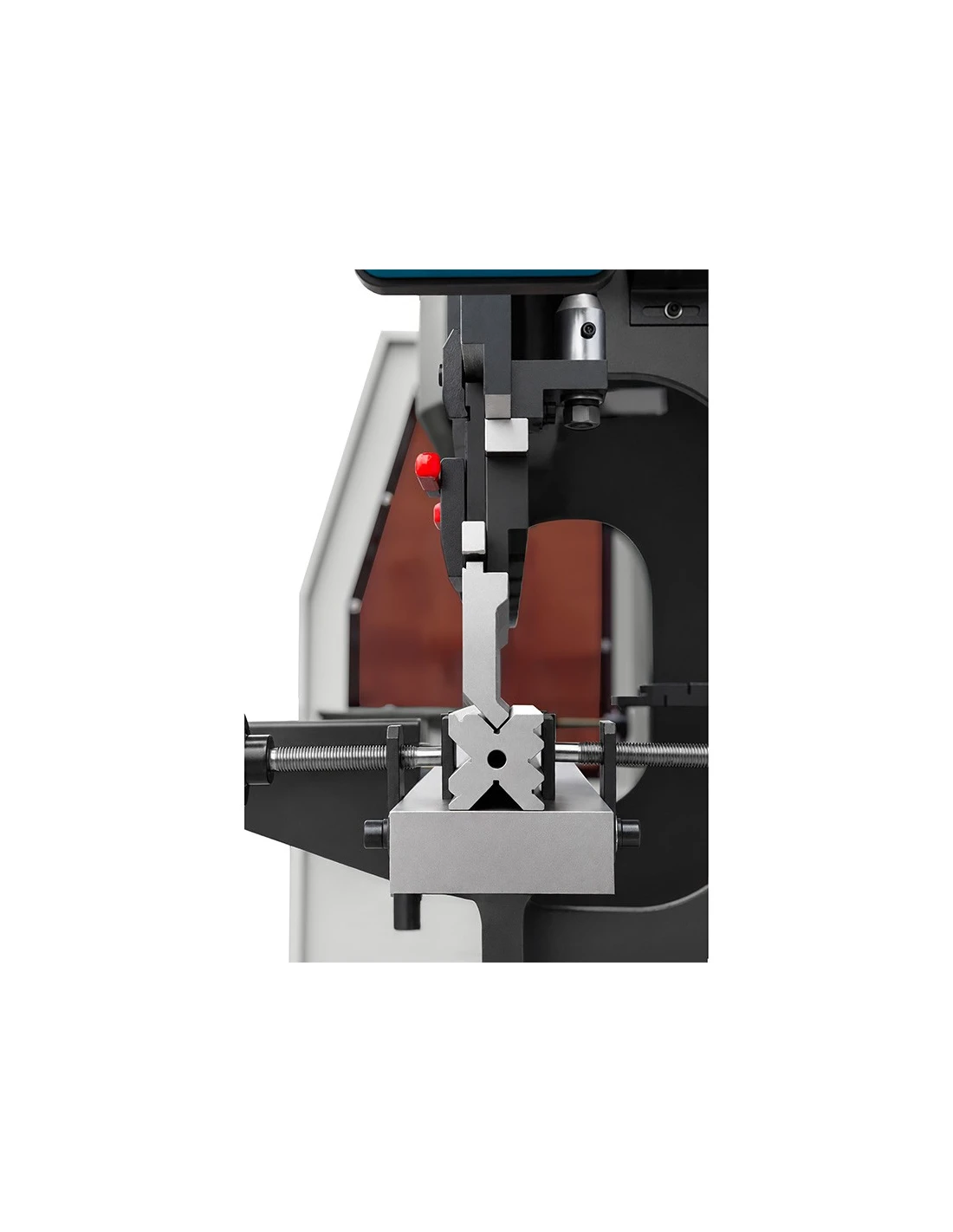

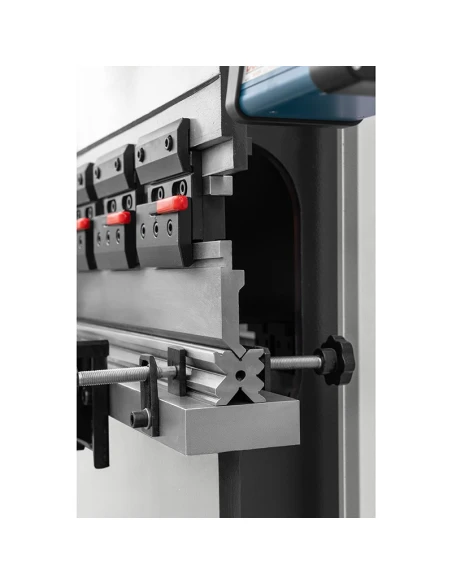

Standardně dodávané čtyřstranné matrice a dělené razníky
Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů.
Razníky se nasazují z boční strany stroje a zajišťují pomocí šroubů.
