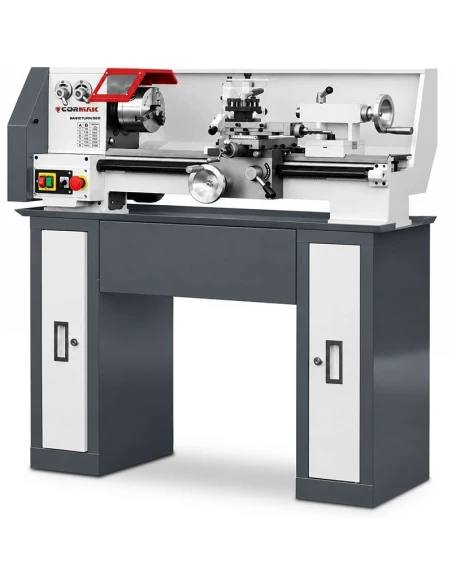

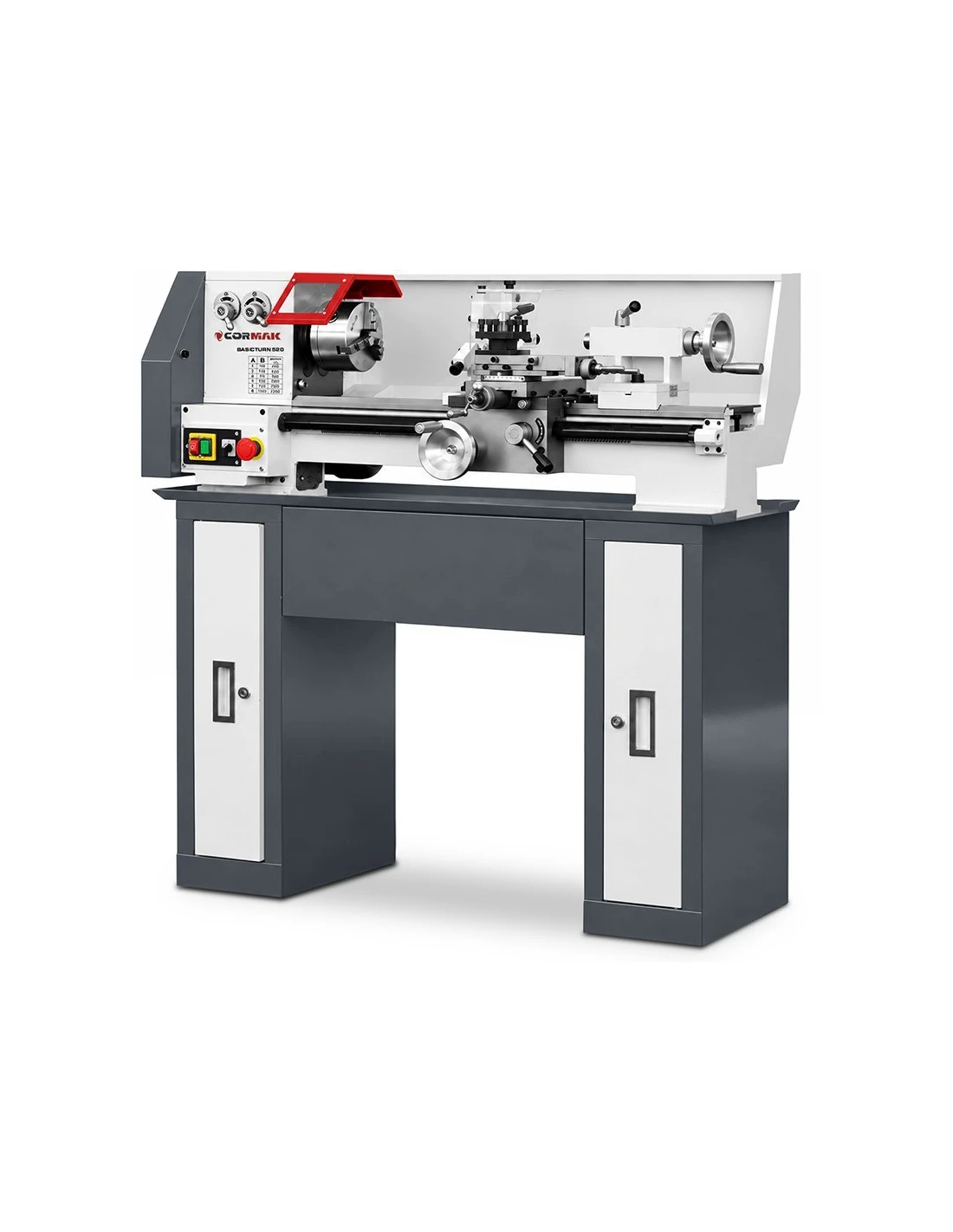

Konvenční univerzální soustruh CORMAK Basic Turn 210x520 230V

CORMAK Basic Turn 210x520 je funkční soustruh na kov, který kombinuje kompaktní rozměry se širokými možnostmi obrábění. Maximální průměr soustružení nad ložem 210 mm a vzdálenost mezi hroty 520 mm umožňují výrobu různých strojních součástí, jako jsou hřídele, pouzdra, čepy nebo upevňovací prvky. Stroj je vybaven indukčním motorem a mechanickým systémem změny otáček, takže představuje praktické řešení pro mechanické dílny, technická pracoviště a menší výrobní provozy.

Univerzální soustruh CORMAK Basic Turn 210x520 – všestranné obrábění kovů

Univerzální soustruh Basic Turn 210x520 byl navržen pro uživatele, kteří potřebují kompaktní a zároveň funkční obráběcí stroj pro každodenní práci. Umožňuje provádět širokou škálu operací při obrábění oceli, hliníku, mosazi a dalších konstrukčních materiálů. Výborně se hodí k výrobě nových součástí, přizpůsobování náhradních dílů a provádění mechanických oprav.

Stroj nabízí6 stupňů otáček vřetena v rozsahu 170–1950 ot./min. Mechanická převodovka umožňuje zvolit vhodné otáčky podle druhu materiálu, průměru obrobku a použitého řezného nástroje. Toto řešení zajišťuje pohodlnou obsluhu a umožňuje přizpůsobit podmínky obrábění prováděné operaci.

Díky možnosti vnějšího a vnitřního soustružení, soustružení kuželů, řezání závitů a vrtání pomocí koníku může stolní soustruh CORMAKtvořit základní vybavení obráběcího pracoviště. Jeho univerzálnost se uplatní jak při kusové výrobě, tak při výrobě malých sérií součástí.

Indukční motor – spolehlivý pohon soustruhu na kov

Důležitým konstrukčním prvkem modelu Basic Turn 210x520 je indukční motor, který se vyznačuje odolnou konstrukcí a nízkými nároky na údržbu. Na rozdíl od tradičních kartáčových motorů neobsahuje uhlíkové kartáče ani komutátor, čímž se snižuje počet součástí podléhajících mechanickému opotřebení.

Použití indukčního pohonu je zvláště výhodné u obráběcích strojů používaných pravidelně. Absence nutnosti pravidelné výměny kartáčů zjednodušuje technickou údržbu zařízení, zatímco spojení motoru s mechanickou převodovkou umožňuje efektivně využívat dostupné otáčky vřetena při různých soustružnických pracích.

• Bezkartáčová konstrukce motoru– odstraňuje nutnost výměny uhlíkových kartáčů během provozu.
• Omezené servisní úkony– zjednodušená konstrukce pohonu snižuje nároky na jeho údržbu.
• Mechanická odolnost– absence komutátoru a kartáčů omezuje opotřebení vnitřních součástí motoru.
• Vhodnost pro pravidelné používání– pohon je vhodný pro práce prováděné v dílnách a mechanických servisech.
• Bez komutátoru– menší počet součástí vyžadujících pravidelnou kontrolu a údržbu.
• Spolupráce s mechanickou převodovkou– umožňuje využití šesti dostupných otáček vřetena.

Široký rozsah soustružnických operací

CORMAK Basic Turn 210x520 umožňuje provádět mnoho prací spojených s přesným tvarováním kovových součástí. Vhodná konstrukce pracovních sestav a možnost použití různých řezných nástrojů dovolují využít stroj jak k obrábění nových obrobků, tak k renovaci opotřebených součástí.

• Vnější a vnitřní soustružení– obrábění válcových ploch a otvorů.
• Soustružení hřídelí a kuželových ploch– výroba součástí s různou geometrií.
• Čelní soustružení obrobku– vytváření rovných čelních ploch.
• Řezání metrických a palcových závitů– výroba závitových spojů a náhradních dílů.
• Vrtání, vystružování a zahlubování– operace prováděné pomocí nástrojů upnutých v koníku.
• Obrábění pouzder, čepů, os, trnů a hřídelí– výroba běžných konstrukčních a dílenských součástí.

Nejdůležitější vlastnosti soustruhu na kov CORMAK Basic Turn 210x520

• Indukční motor– odolný pohon bez uhlíkových kartáčů s nízkými nároky na údržbu.
• Maximální průměr soustružení nad ložem 210 mm– umožňuje obrábění široké škály kovových obrobků.
• Vzdálenost mezi hroty 520 mm– umožňuje upínání a obrábění součástí různých délek.
• 6 stupňů otáček 170–1950 ot./min– mechanické nastavení umožňující přizpůsobení řezných parametrů.
• Průchod vřetena 21 mm– užitečný při práci s tyčovým materiálem.
• Kužel vřetena MK3 a kužel koníku MK2– umožňují použití odpovídajícího nástrojového příslušenství.
• 11 metrických a 11 palcových závitů– široké možnosti výroby závitových spojů.
• Čtyřpolohový nožový držák– umožňuje upnutí několika nástrojů a jejich pohodlnou výměnu během práce.
• Záchytná vana ve standardní výbavě– zachycuje odkapávající olej, chladicí kapalinu a další provozní kapaliny a pomáhá udržovat čistotu v okolí stroje.
• Kompaktní konstrukce– umožňuje instalaci zařízení v dílnách s omezeným prostorem.
• Jednofázové napájení 230 V– umožňuje používat obráběcí stroj bez nutnosti třífázové elektrické instalace.

Pevné lože a přesné vedení nástroje

Základem pracovního systému soustruhu je lože o šířce 125 mm, po kterém se pohybují sestavy suportu a koníku. Jeho konstrukce zajišťuje odpovídající podepření součástí obráběcího stroje a stabilní vedení nástroje během soustružení. To je důležité při provádění jednotlivých řezných průchodů a při obrábění součástí vyžadujících dodržení požadovaných rozměrů.

Podélný suport nabízí maximální posuv 540 mm, zatímco rozsah pohybu příčného suportu činí 120 mm. Nožové saně mají navíc posuv 80 mm. Toto řešení umožňuje pohodlné polohování soustružnického nože vůči obráběnému obrobku a provádění různých řezných operací.

Vřeteník a soustružnické sklíčidlo

Vřeteno soustruhu má průchozí otvor o průměru 21 mm a vnitřní kužel MK3. Součástí standardní výbavy jetříčelisťové soustružnické sklíčidlo o průměru 125 mm, které umožňuje upínání běžných válcových součástí. Dodaná sada pravých a levých čelistí rozšiřuje možnosti přizpůsobení způsobu upnutí tvaru a rozměrům obrobku.

Soustružnický koník s pinolou MK2

Koník je vybavenkuželem MK2 a pinolou se zdvihem 45 mm. Tato část slouží k podepření delších obrobků pomocí vhodného hrotu a také k upínání nástrojů určených k vytváření otvorů. Soustruh tak může provádět vrtání, vystružování a zahlubování v ose upnutého obrobku.

Řezání metrických a palcových závitů – širší možnosti dílenského využití

Konvenční soustruh CORMAK Basic Turn 210x520 je uzpůsoben k řezání závitů ve dvou běžných soustavách. Uživatel může využít11 metrických závitů v rozsahu 0,4–3 mma11 palcových závitů v rozsahu 8–48 závitů na palec. Volba převodů se provádí pomocí příslušných ozubených kol dodávaných se zařízením.

Funkce řezání závitů výrazně rozšiřuje možnosti využití obráběcího stroje při opravách, výrobě upevňovacích součástí, renovaci sestav a výrobě prvků vyžadujících závitové spoje. Rozsah podélného posuvu 0,05–0,2 mm/ot.umožňuje přizpůsobit pohyb nástroje charakteru prováděného obrábění.

Záchytná vana – ochrana pracoviště a snazší udržování čistoty

Standardní výbava soustruhu zahrnuje záchytnou vanu určenou ke shromažďování oleje, chladicí kapaliny a dalších provozních kapalin, které mohou odkapávat během práce nebo údržby stroje. Tento prvek pomáhá omezit znečištění povrchu, na kterém je obráběcí stroj umístěn, a usnadňuje udržování pořádku na pracovišti.

Použití záchytné vany je zvláště praktické v dílnách, kde se pravidelně provádějí soustružnické práce. Spolu s dodanou vanou na třísky představuje praktickou součást výbavy, která usnadňuje organizaci pracoviště a úklid po dokončení obrábění.

Stolní soustruh s kompaktními rozměry

Basic Turn 210x520 má rozměry 1100 × 500 × 550 mm a hmotnost 110 kg. Díky kompaktním rozměrům lze stroj umístit na vhodně připravené pracoviště bez nutnosti vyčlenit velkou dílenskou plochu.

Jde o praktické řešení pro uživatele, kteří hledají stolní soustruh na kovpro servisní práce, kusovou a malosériovou výrobu a přípravu náhradních dílů. Kombinace funkčnosti, mechanického nastavení otáček a indukčního motoru umožňuje využívat zařízení k mnoha každodenním obráběcím úkonům.

Kde se soustruh CORMAK Basic Turn 210x520 uplatní

• mechanické a zámečnické dílny,
• nástrojárny a technická pracoviště,
• malé a střední výrobní provozy,
• oddělení údržby a průmyslové servisy,
• školicí zařízení a výukové dílny,
• výroba prototypů, jednotlivých obrobků a malých sérií,
• opravy a renovace součástí strojů a zařízení.

Standardní výbava

• záchytná vana pro sběr oleje, chladicí kapaliny a dalších provozních kapalin,
• pohyblivá a pevná luneta,
• tříčelisťové sklíčidlo 125 mm,
• pravé a levé čelisti,
• ozubená kola pro řezání závitů,
• pevný hrot MK2,
• maznice,
• vana na třísky,
• klíč ke sklíčidlu a nožovému držáku,
• ploché a imbusové klíče,
• návod k obsluze v polštině,
• ES prohlášení o shodě.

Volitelné příslušenství

• podstavec pod soustruh,
• čtyřčelisťové sklíčidlo,
• nástrojové držáky,
• otočné hroty,
• soustružnické nože,
• vrtací sklíčidla do koníku.

Technické parametry – CORMAK Basic Turn 210x520

CORMAK Basic Turn 210x520 – funkční soustruh na kov pro vaši dílnu

Soustruh CORMAK Basic Turn 210x520 kombinuje kompaktní rozměry, odolný indukční motor a funkční řešení usnadňující každodenní obrábění kovů. Šest otáček vřetena, možnost řezání metrických a palcových závitů, stabilní lože a rozsáhlá standardní výbava poskytují široké možnosti využití stroje při dílenských a výrobních pracích.

Pokud potřebujete univerzální soustruh na kov vhodný k soustružení, řezání závitů, vrtání a výrobě náhradních dílů, model Basic Turn 210x520 představuje praktické doplnění vybavení obráběcího pracoviště. Toto řešení je určeno pro pravidelné mechanické práce, opravy a výrobu malých sérií obrobků.
