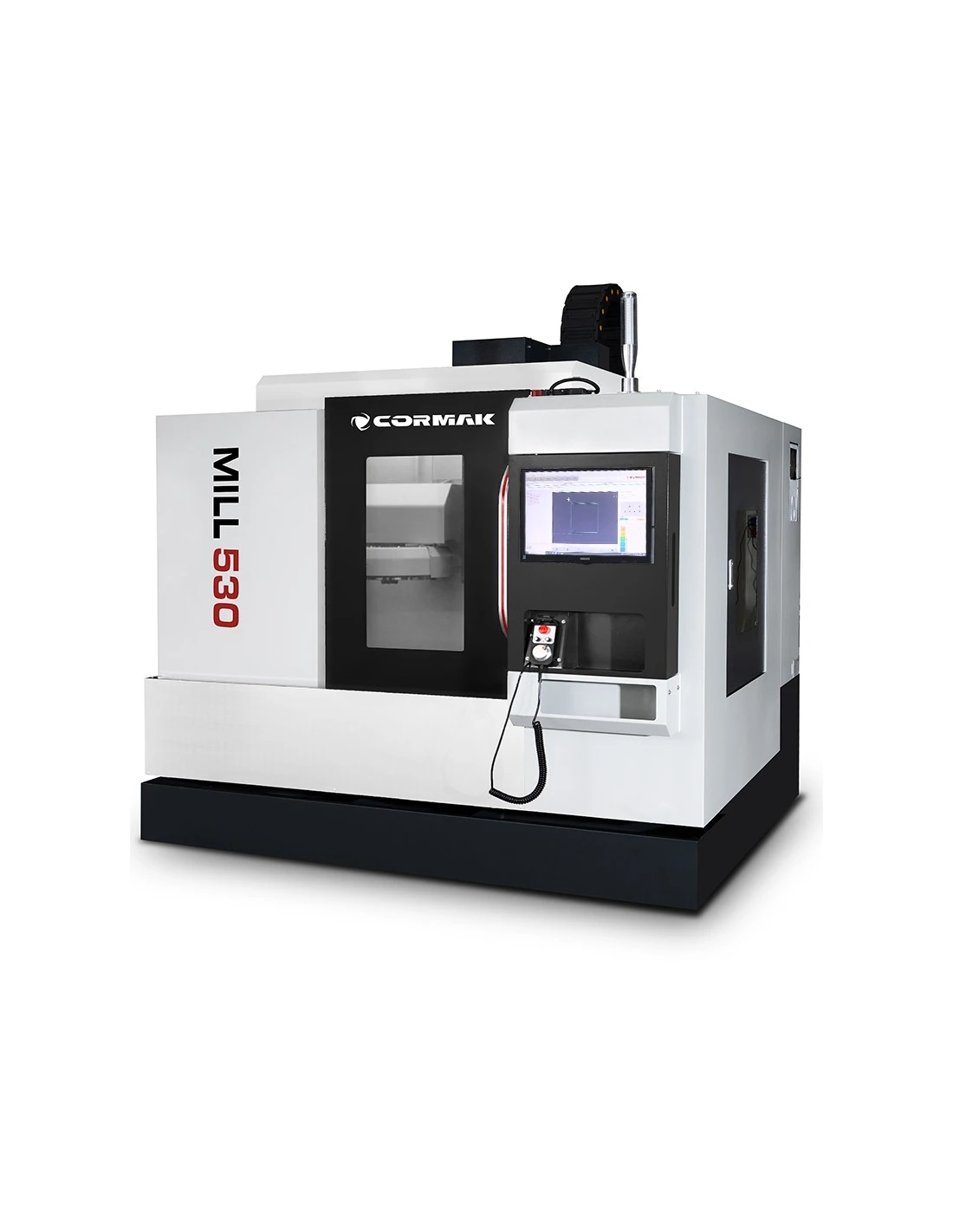

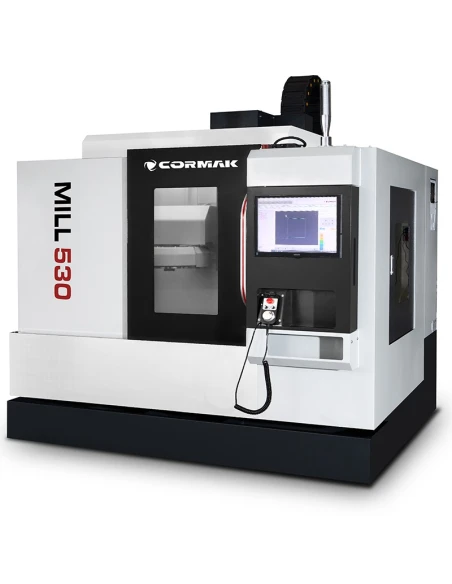

CNC obráběcí centrum MILL 530 900 X 400

CNC obráběcí centrum MILL 530 900 × 400 pro přesné obrábění kovů

strong">CNC obráběcí centrum MILL 530 900 × 400je vertikální obráběcí stroj určený k přesnému frézování, vrtání a řezání závitů do kovových součástí. CNC řízení G-CODE umožňuje programování procesů a spolupráci se systémy CAD/CAM, takže lze stroj používat v kusové i sériové výrobě.

Pracovní stůl 900 × 400 mm, vřeteno BT40 dosahující 8000 ot./min a standardní zásobník na 16 nástrojů tvoří konfiguraci vhodnou pro víceoperační CNC obrábění. Litinová konstrukce, lineární vedení a kuličkové šrouby podporují stabilní vedení os a přesnost polohování 0,01 mm.

Hlavní výhody CNC obráběcího centra MILL 530

Vertikální obráběcí centrum MILL 530 bylo navrženo pro provozy vyžadující kombinaci přesnosti, automatizace a kompaktního pracovního prostoru. Parametry os, automatická výměna nástrojů a možnost rozšíření výbavy umožňují přizpůsobit stroj různým technologickým procesům.

• Přesnost polohování 0,01 mm– umožňuje provádět přesné frézovací a vrtací operace.

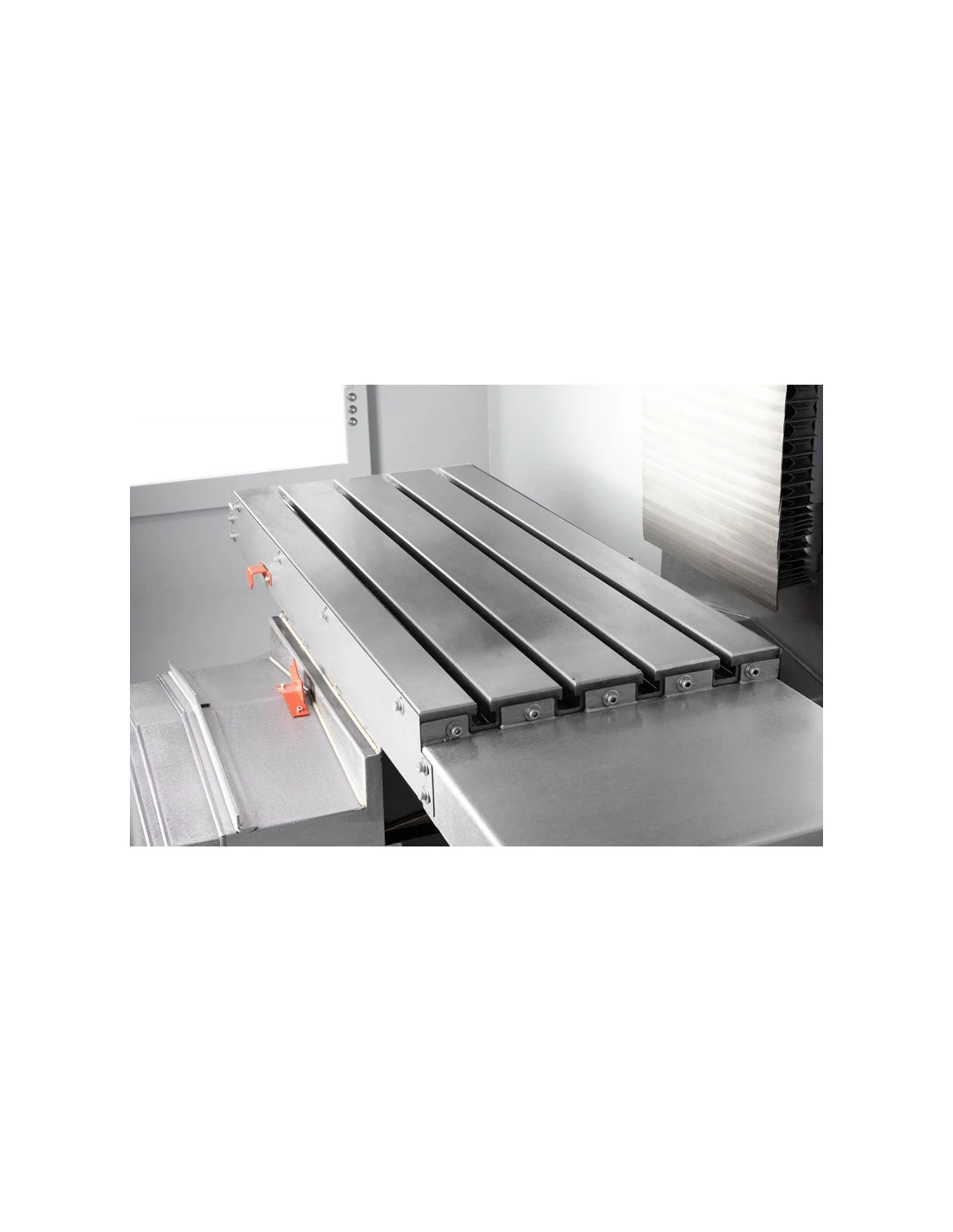

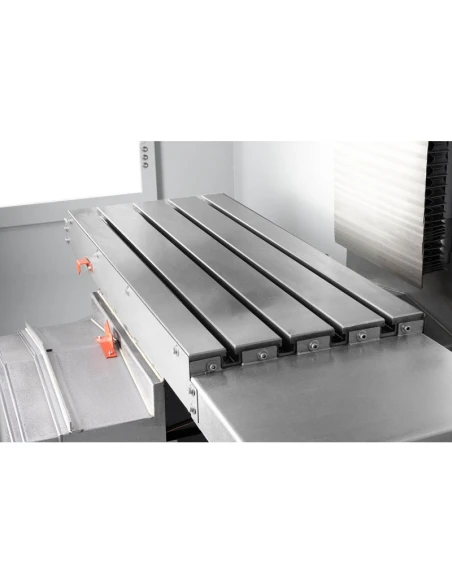

• Pracovní stůl 900 × 400 mm– poskytuje prostor pro upnutí obrobků a přípravků.
• strong">Vřeteno BT40 100–8000 ot./min– umožňuje přizpůsobit otáčky charakteru obrábění.
• Hlavní motor 3,7 kW– zajišťuje pohon pro standardní CNC frézovací procesy.
• strong">Rychloposuv 14/14/11 m/min– zkracuje dobu pomocných pohybů os X, Y a Z.
• Zásobník na 16 nástrojů– automatizuje přechody mezi jednotlivými operacemi.
• CNC řízení G-CODE– usnadňuje propojení obráběcího procesu s přípravou programů CAD/CAM.

Konstrukce a technologie vertikálního obráběcího centra MILL 530

CNC obráběcí centrum MILL 530 využívá robustní konstrukci určenou ke stabilnímu vedení obráběcího procesu. Hmotnost stroje 1800 kg a lineární vedení v osách X, Y a Z pomáhají omezovat vliv vibrací a udržovat kontrolovaný pohyb pracovních skupin.

• Robustní těleso– zajišťuje stabilní základnu během obrábění.
• Lineární vedení– zajišťují plynulý pohyb os a přesné polohování.
• Kuličkové šrouby– podporují přesnost a opakovatelnost pohybů ve třech osách.
• Vřeteno BT40– výkon 3,7 kW a otáčky až 8000 ot./min, volitelně 10 000 ot./min.
• Servopohony– zajišťují dynamický a řízený pohyb os.
• Plně uzavřený kryt– odděluje obráběcí prostor od obsluhy a okolí.
• Chladicí systém– čerpadlo 480 W s průtokem 2,5–3,3 m³/h přivádí chladicí kapalinu do oblasti řezu.

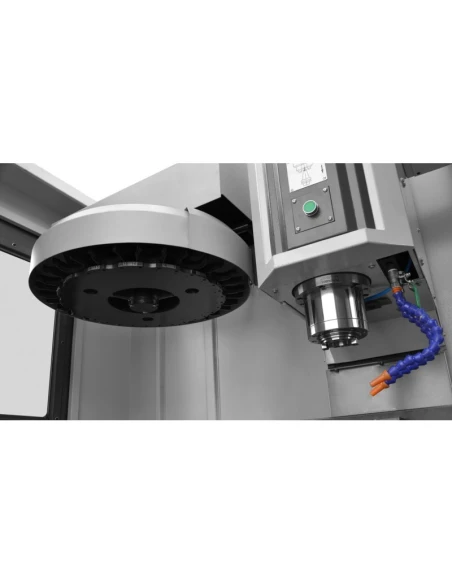

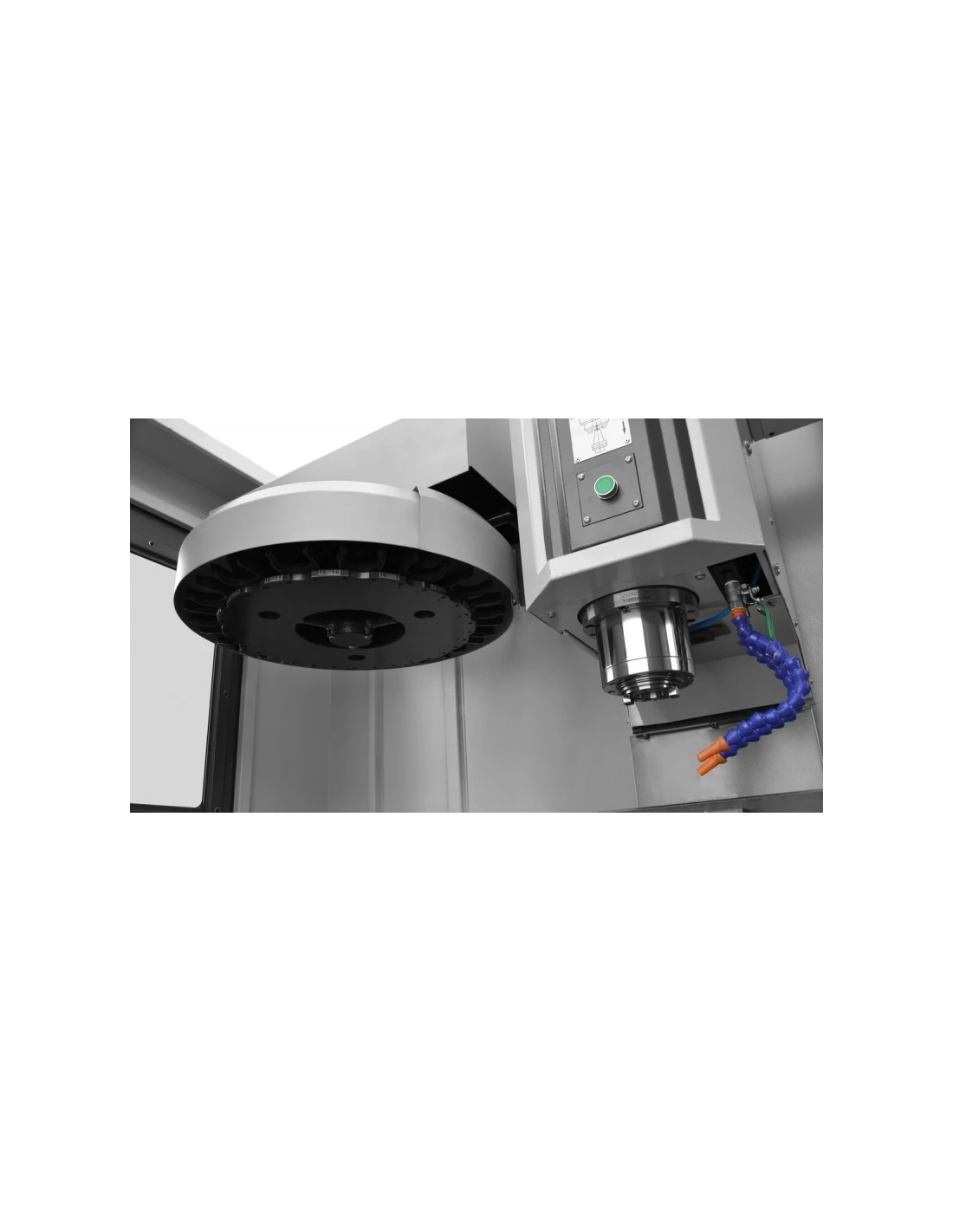

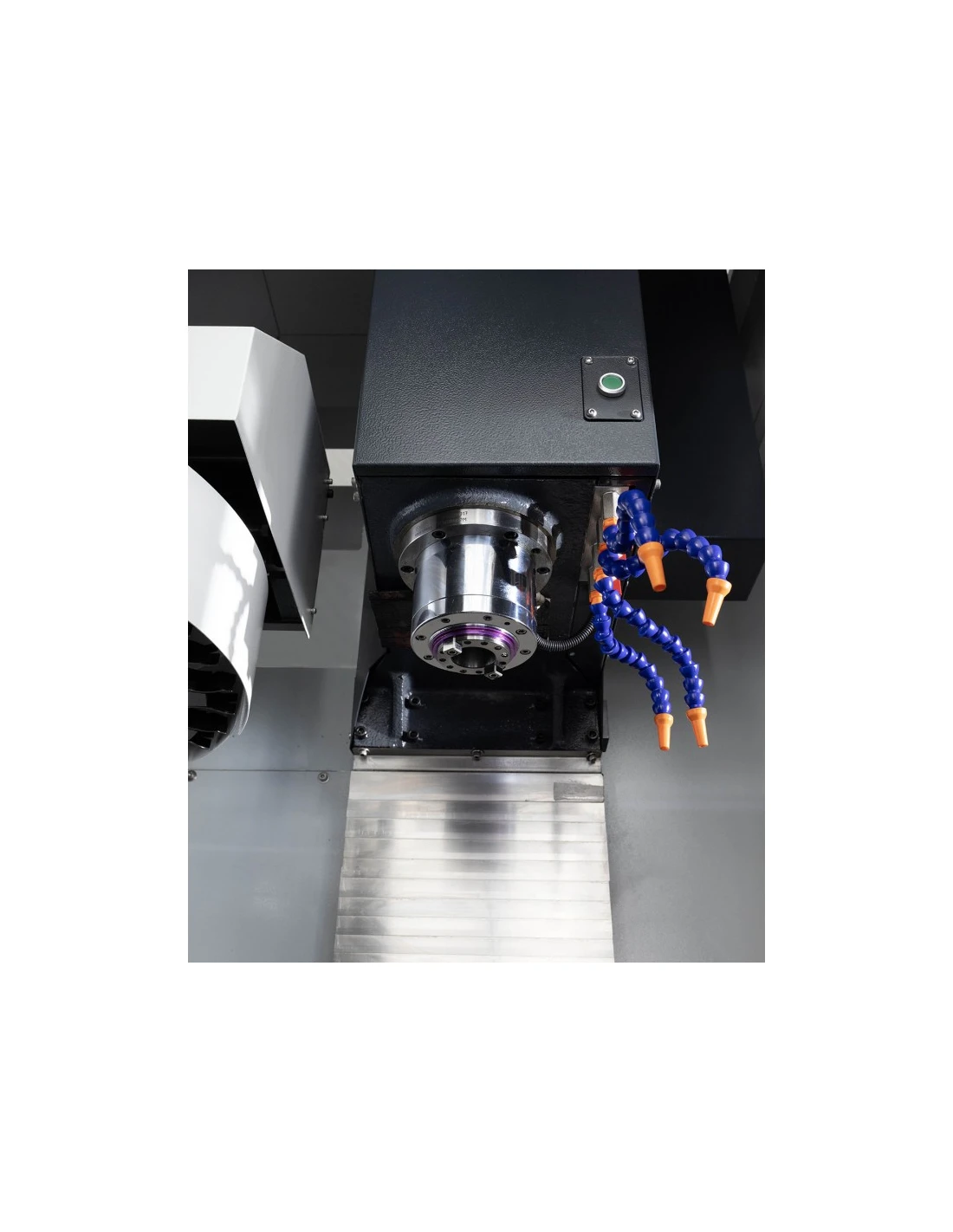

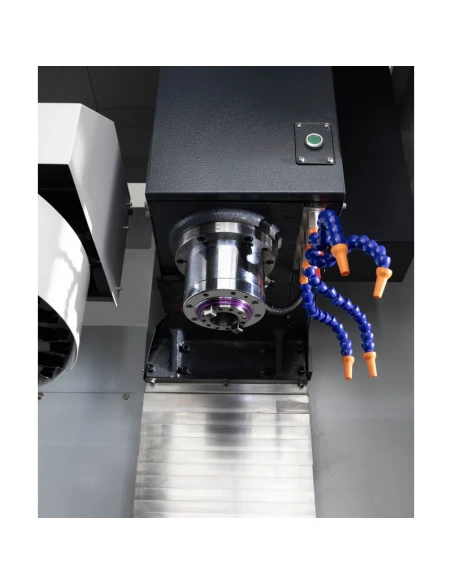

Vřeteno BT40, 8000 ot./min a automatická výměna nástrojů

Vřeteno BT40 pracuje v rozsahu 100–8000 ot./min, což umožňuje přizpůsobit otáčky typu nástroje, obráběnému materiálu a prováděné operaci. Volitelná konfigurace zahrnuje vřeteno s 10 000 nebo 12 000 ot./min v závislosti na zvolené výbavě.

Standardní zásobník na 16 nástrojů umožňuje automatickou výměnu nástrojů během programu. Maximální průměr nástroje činí 100 mm, délka 300 mm a hmotnost 7 kg. Doba výměny nástroje je 2–5 s.

Přesnost, posuvy os a pracovní výkon centra MILL 530

Přesnost polohování 0,01 mm a rychloposuvy 14 m/min v osách X a Y a 11 m/min v ose Z umožňují efektivně provádět pracovní i pomocné pohyby. Pohony os X a Y mají výkon 1 kW a krouticí moment 4,78 Nm, zatímco pohon osy Z má výkon 1,75 kW a krouticí moment 8,36 Nm.

Kombinace CNC řízení, automatické výměny nástrojů, chladicího systému a lineárních vedení umožňuje, aby CNC obráběcí centrum MILL 530 provádělo vícestupňové obráběcí programy s omezením ručních zásahů obsluhy.

Použití CNC obráběcího centra MILL 530

strong">Vertikální CNC obráběcí centrum MILL 530je určeno pro podniky zabývající se obráběním kovů, nástrojárny a dílny realizující kusovou i sériovou výrobu.

• Automobilový průmysl– výroba mechanických dílů a součástí.
• Letecký průmysl– obrábění lehkých slitin a přesných součástí.
• Strojírenství– výroba dílů, těles a konstrukčních prvků.
• Nástrojárny– výroba forem, lisovacích nástrojů a technologických přípravků.
• CNC dílny– flexibilní realizace kusové výroby a krátkých sérií.

Technické parametry obráběcího centra MILL 530

Standardní výbava obráběcího centra MILL 530

• CNC řízení G-CODE
• Vřeteno 8000 ot./min
• Zásobník na 16 nástrojů
• Tříbarevná výstražná signalizace
• Osvětlení
• Uzavřený chladicí systém
• Plně uzavřený kryt stroje

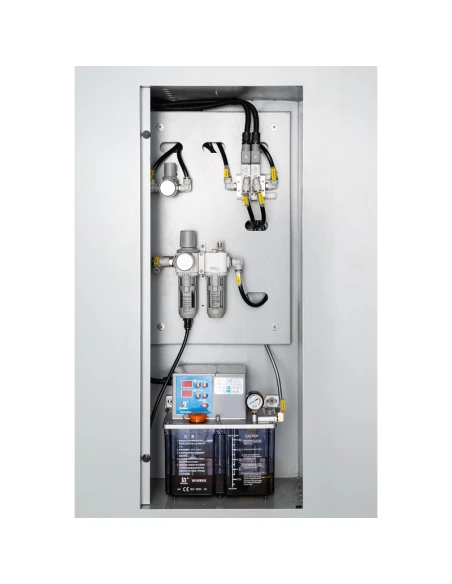

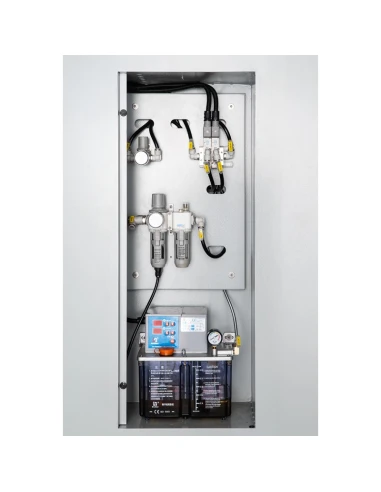

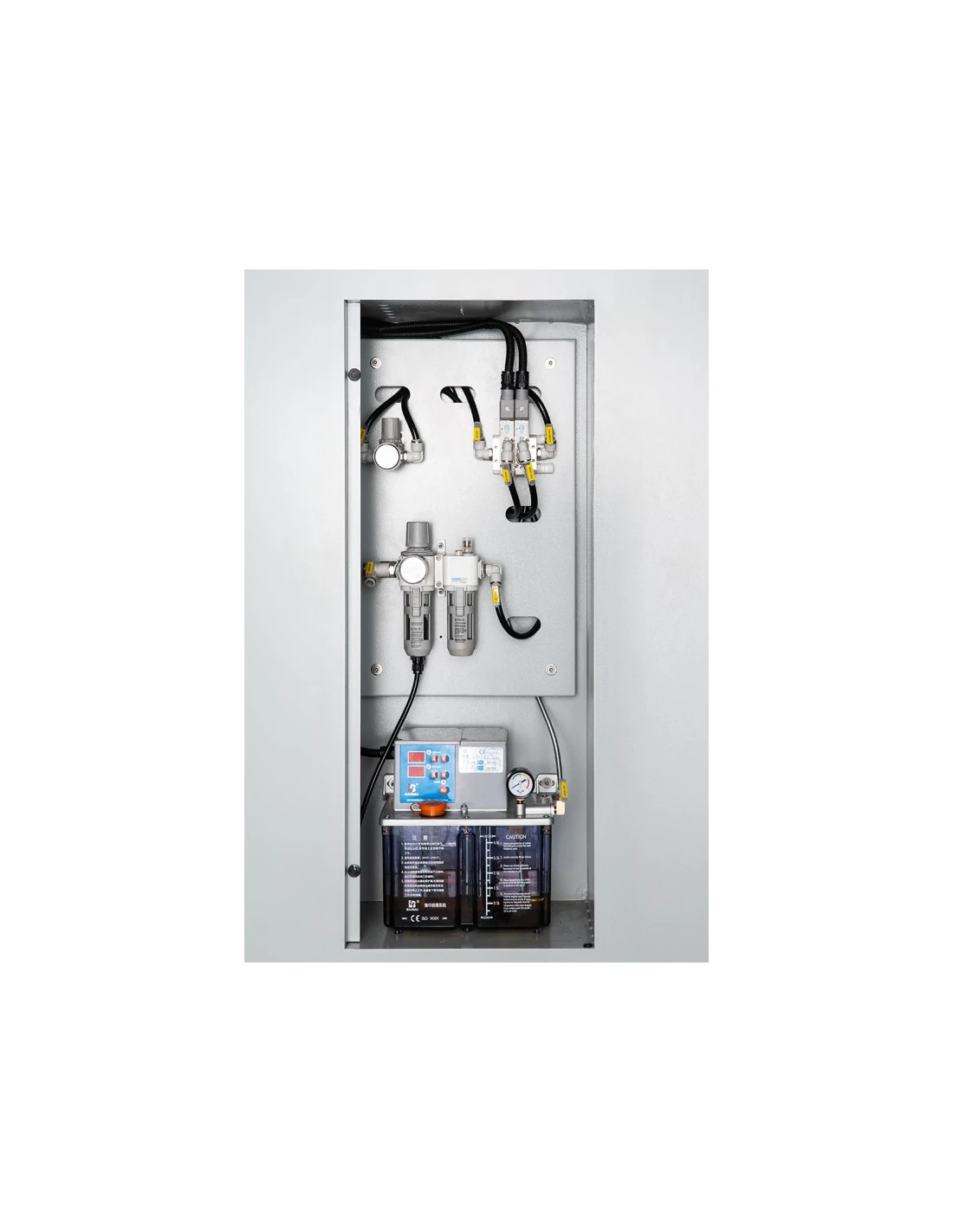

• Automatický mazací systém
• Pneumatický systém

Volitelná výbava CNC obráběcího centra MILL 530

• Řízení SINUMERIK 828D, SINUMERIK 808 Advanced
• Řízení FANUC Oi-TF
• Horizontální zásobník nástrojů (24)
• Chlazení středem vřetena
• Vřeteno 12 000 ot./min
• Odvod třísek
• Sonda pro měření nástrojů
• Sonda pro měření obrobků
• 4. osa

CNC řízení – Siemens Sinumerik 808D, SINUMERIK 828D a Fanuc Oi-TF

Obráběcí centrum MILL 530 lze nakonfigurovat s různými systémy CNC řízení, což umožňuje přizpůsobit způsob programování a ovládací prostředí standardům používaným v daném provozu.

Siemens Sinumerik 808D – kompaktní CNC řízení

Siemens Sinumerik 808D je řídicí systém určený pro CNC stroje, který umožňuje přípravu a provádění obráběcích programů.

• Grafické rozhraní– podporuje přípravu a obsluhu CNC programu.
• Integrace se servopohony SIEMENS– umožňuje vytvořit ucelený systém řízení os.
• Podpora frézovacích aplikací– umožňuje provádět procesy typické pro obráběcí centrum.

CNC řízení Siemens a Fanuc

CNC obráběcí centrum MILL 530 může spolupracovat se systémy SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D a Fanuc Oi-TF. To umožňuje zvolit řízení podle organizace výroby, způsobu přípravy programů a zkušeností obsluhy.

SIEMENS SINUMERIK 808 Advanced

• Uživatelské rozhraní– podporuje obsluhu programů a parametrů stroje.
• Řízení CNC procesu– umožňuje provádění naprogramovaných operací a pohybů os.
• Konfigurace pro frézovací aplikace– lze ji přizpůsobit požadavkům technologického procesu.

Siemens Sinumerik 828D

• Zpracování složitějších programů– umožňuje provádění rozsáhlých obráběcích cyklů.
• Integrace s CAD/CAM– podporuje použití programů připravených mimo řídicí systém stroje.
• Rozšířené CNC funkce– zvyšují flexibilitu konfigurace procesu.

Fanuc Oi-TF

• Řízení CNC programů– umožňuje provádění naprogramovaných obráběcích procesů.
• Průmyslové použití– umožňuje přizpůsobit stroj řídicím systémům používaným v daném provozu.
• Uživatelské rozhraní– zajišťuje kontrolu nad programem a průběhem procesu.

Stáhnout návod Siemens Sinumerik 828/840

CNC obráběcí centrum MILL 530 – konfigurace pro konkrétní proces

MILL 530 kombinuje stůl 900 × 400 mm, vřeteno BT40, motor 3,7 kW, rychlý pohyb os a automatický zásobník nástrojů. Volitelné řídicí systémy, 4. osa, měřicí sondy, chlazení středem vřetena a zásobník na 24 nástrojů umožňují rozšířit CNC obráběcí centrum podle požadavků technologického procesu.
