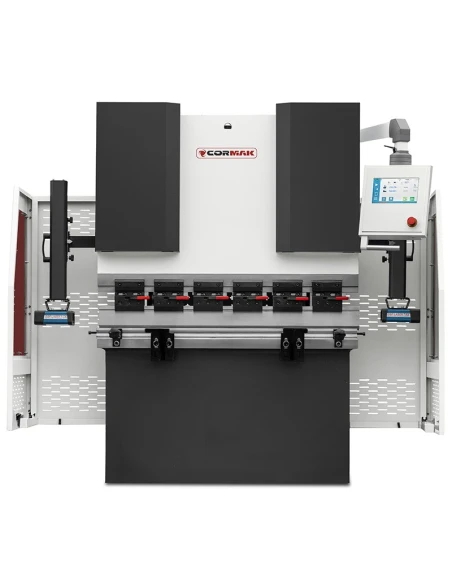

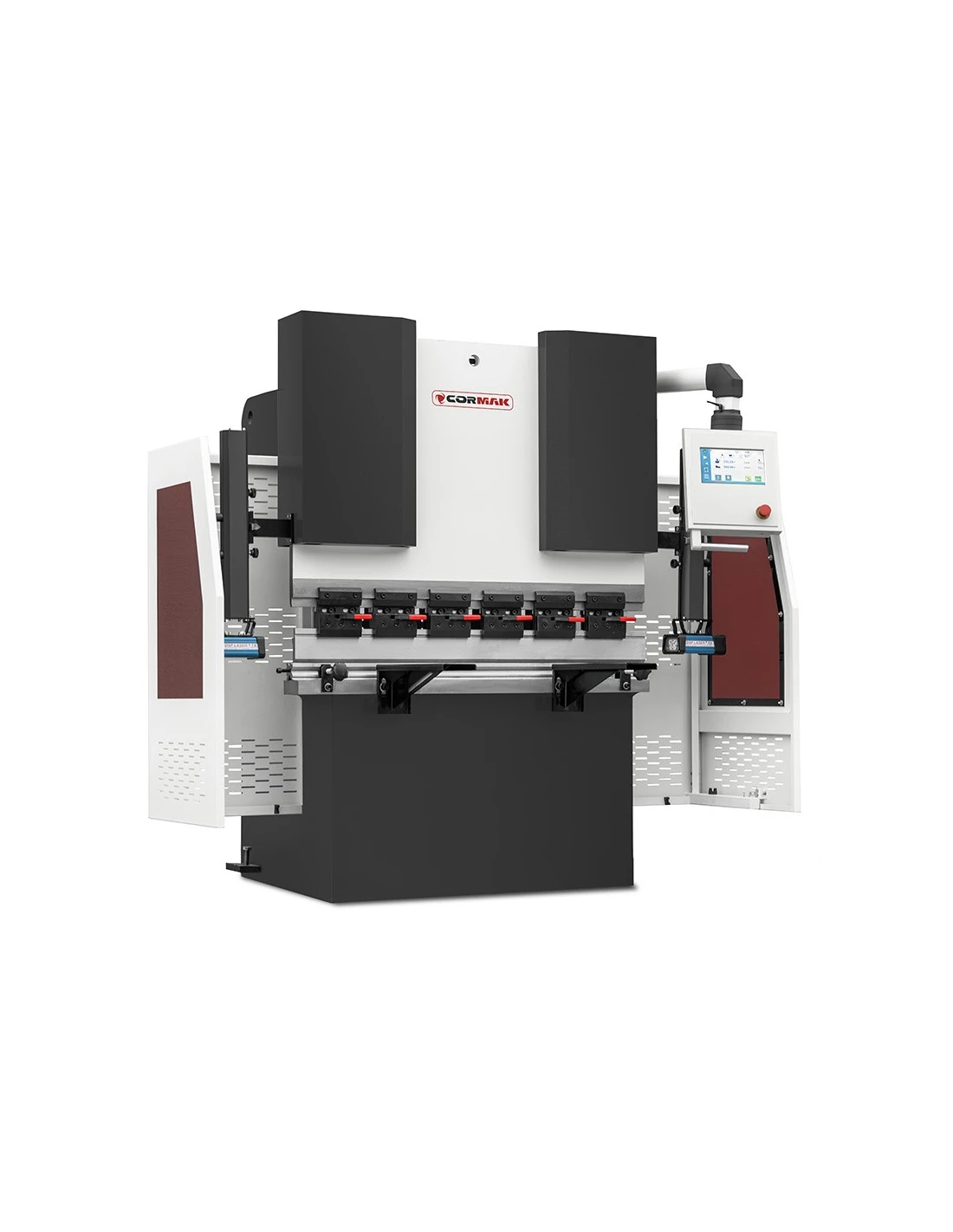

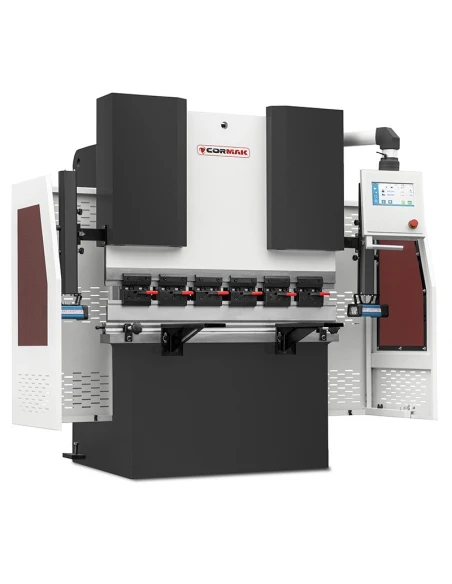

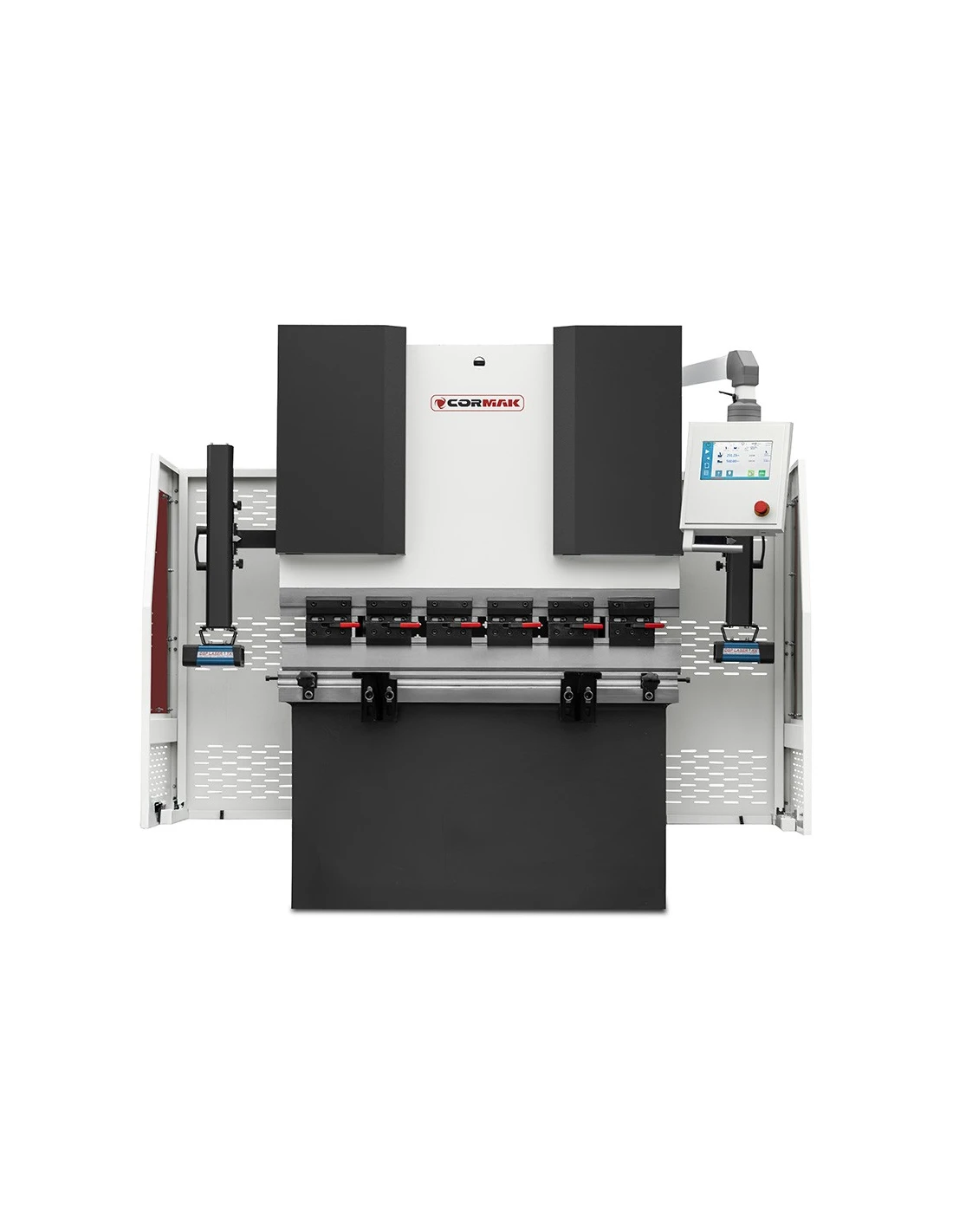

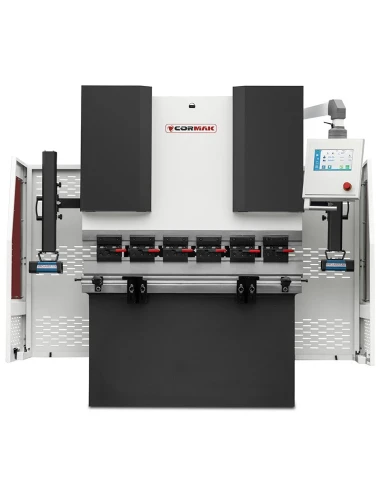

Hydraulický ohraňovací lis CORMAK CNC BASE 63x2500

Hydraulický ohraňovací lis CORMAK CNC BASE 63x2500

Name: Hydraulický ohraňovací lis CORMAK CNC BASE 63x2500
Brand: Cormak
SKU: CK.3542
Price: 469512 CZK
Availability: InStock

Hydraulický ohraňovací lis CORMAK CNC BASE 63x2500 nabízí jmenovitou lisovací sílu 630 kN, maximální délku ohýbaného plechu 2500 mm a zpracování plechu S235 do tloušťky 4.0 mm. Řízení CR-41 CNC s 10palcovým dotykovým displejem umožňuje uložit až 2000 programů, zatímco automatické osy X a Y, dělené razníky, čtyřstranná matrice a upínání typu AMADA podporují flexibilní ohýbání.

469 512 Kč

S DPH

Potřebujete poradit?

Kontaktujte nás rychle pro více informací o produktu.

💬 WhatsApp ✉ Poslat e-mail Chcete, abychom vám zavolali? ☎ Zavolat nyní

Popis

Hydraulický ohraňovací lis CORMAK CNC BASE 63x2500

Hlavní vlastnosti

Přední podpěry: 2 kusy zajišťující stabilitu během ohýbání

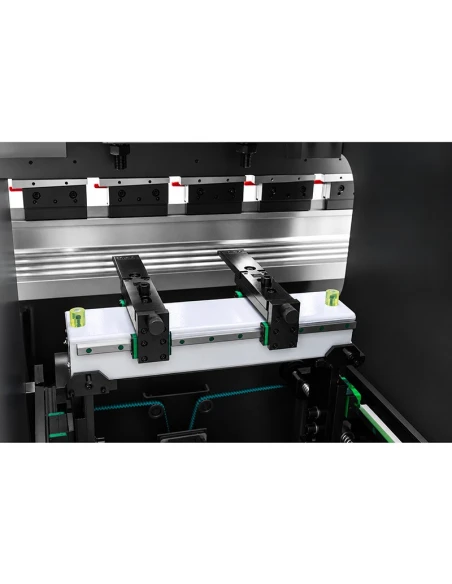

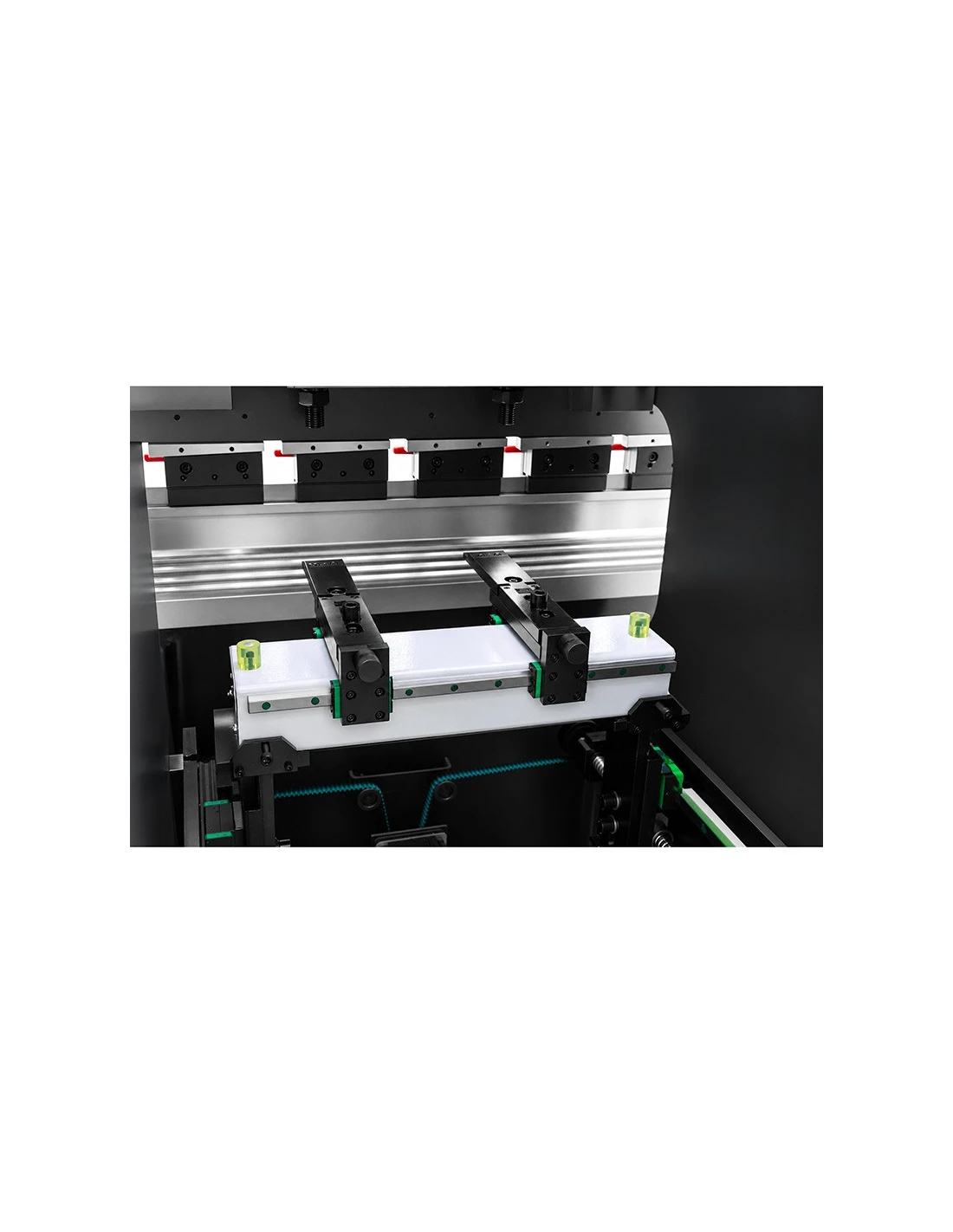

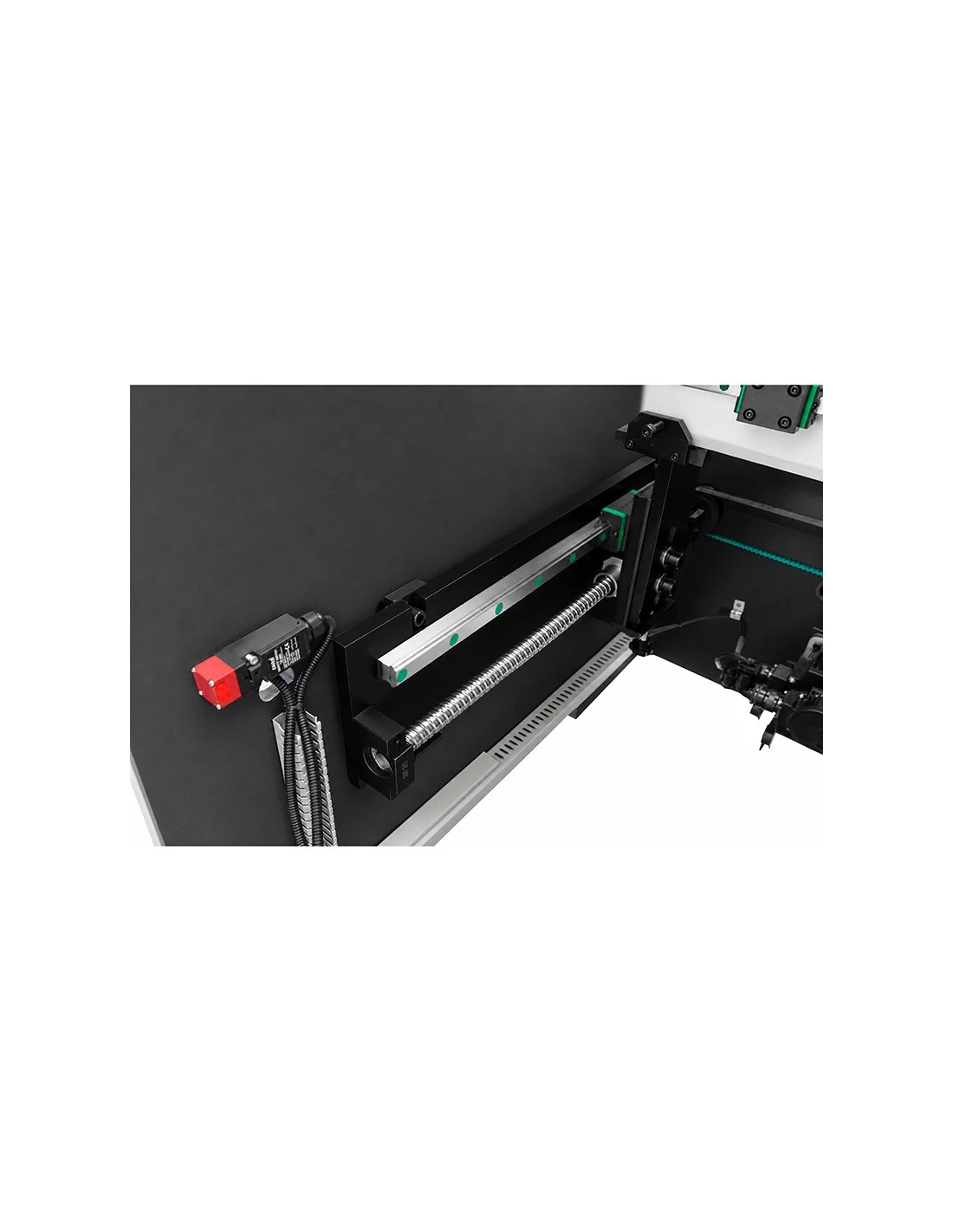

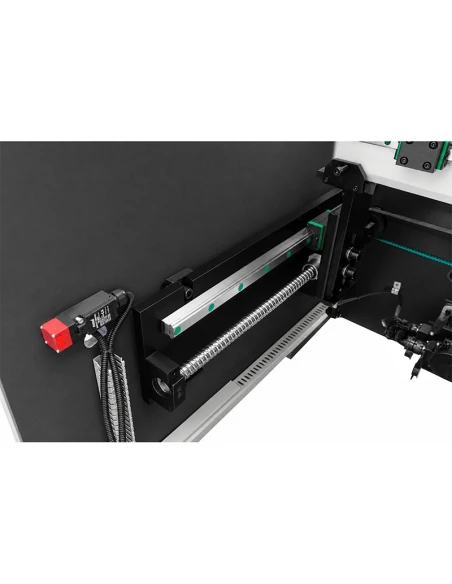

Nastavení zadního dorazu (osa X): automatické
Nastavení beranu (osa Y): automatické
strong">Nastavení výšky dorazových prstů (osa R): ruční
Upínání razníku: rychloupínací systém typu AMADA umožňující rychlou výměnu nástrojů

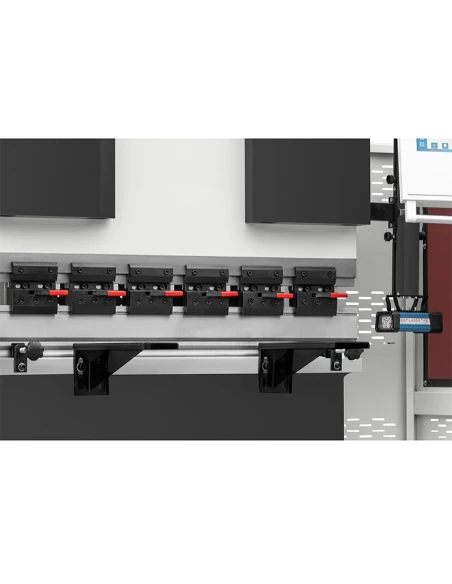

Dělené razníky
Čtyřstranná matrice umožňující ohýbání plechů různých tlouštěk
Hydraulika Bosh Rexroth
Vysoce kvalitní elektromotor

Technické parametry

Max. tloušťka ohýbaného plechu (S235)	do 4,0 mm
Jmenovitá lisovací síla	630 kN
Maximální délka ohýbaného plechu	2500 mm
Hloubka vybrání v bočnicích (vyložení)	250 mm
Maximální zdvih pohyblivého beranu	120 mm
Maximální výška otevření	370 mm
Vzdálenost mezi bočnicemi	2000 mm
Pojezd zadního dorazu	600 mm
Výkon motoru	5,5 kW
Délka	2600 mm
Šířka	1500 mm
Výška	1850 mm
Hmotnost	4100 kg

Řízení a funkce

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

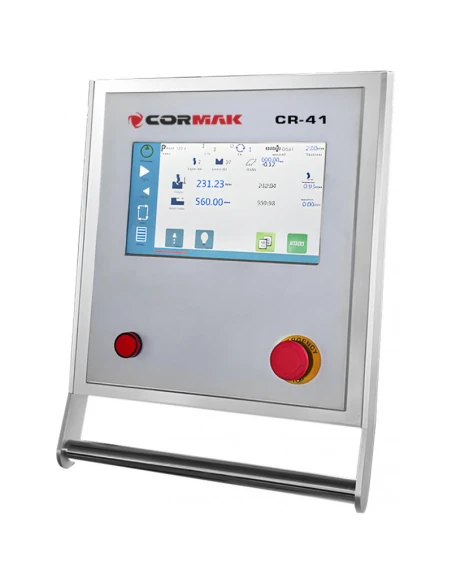

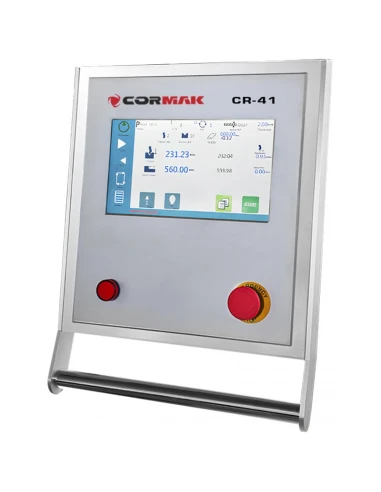

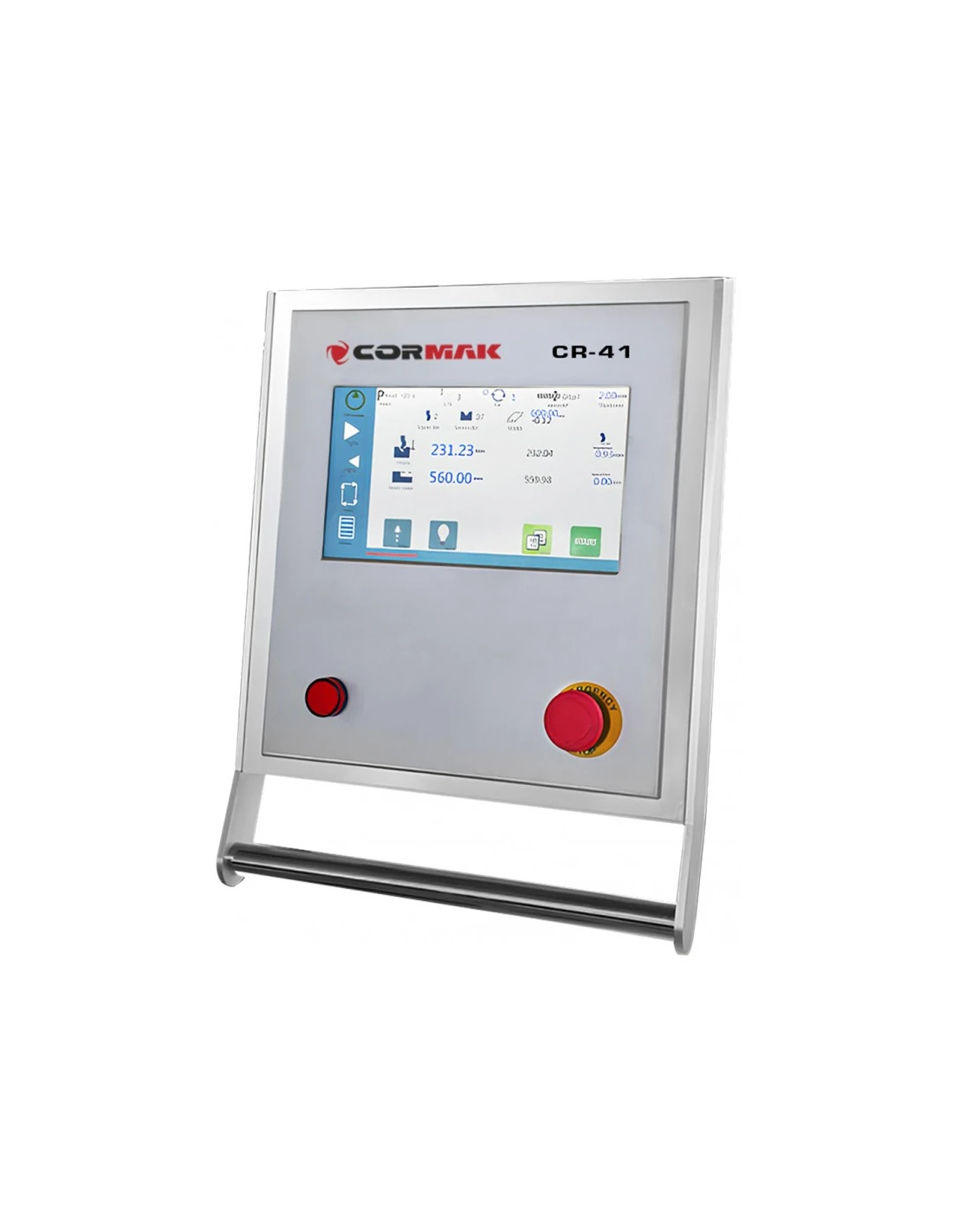

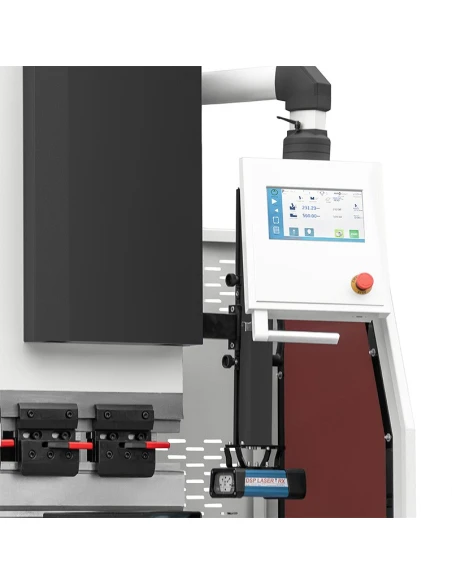

CR-41 CNC

Vybaveno 10palcovou dotykovou obrazovkou umístěnou na pohyblivém rameni, která umožňuje pohodlnou obsluhu v celém pracovním prostoru stroje
Programovatelnost: možnost uložit až 2000 programů po 30 krocích, což umožňuje flexibilní přizpůsobení různým úlohám
Ergonomické ovládání: intuitivní nabídka s anglickými zkratkami usnadňuje rychlé zaučení obsluhy

Stroj spojuje pokročilou technologii s jednoduchým ovládáním, díky čemuž je vhodný jak pro přesné ruční úlohy, tak pro efektivní sériovou výrobu. Vysoce kvalitní komponenty a pokročilé bezpečnostní prvky zajišťují spolehlivost a bezpečnost při používání.

Bezpečnost

Laserový bezpečnostní systém

Volitelný špičkový laserový bezpečnostní systém chrání obsluhu a více než dvojnásobně urychluje proces ohýbání.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

1. Způsob ochrany obsluhy

S laserem

Používá se laserová ochranná clona.
Laser vytváří „bariéru“ přímo u oblasti ohýbání. Pokud ruka vstoupí do prostoru paprsku, stroj okamžitě zastaví pohyb beranu.
Chrání obsluhu bez snížení produktivity.

Bez laseru

K zastavení lisu dojde až tehdy, když někdo naruší ochranné pole ve větší vzdálenosti od nástroje.
Používají se tradičnější bezpečnostní prvky.
Světelné bezpečnostní clony namontované ve větší vzdálenosti od nástroje
Dvouruční ovládání
Mechanická zařízení

2. Bezpečná vzdálenost a rychlost práce

S laserem

Minimální bezpečná vzdálenost umožňuje obsluze pracovat blíže k nástrojům.
Stroj může pracovat rychleji, protože systém sleduje nástroj v reálném čase.
Největší výhodou je maximální produktivita a bezpečnost.

Bez laseru

Větší bezpečná vzdálenost znamená pomalejší práci.
Beran musí zpomalovat dříve.
Mezi jednotlivými ohýbacími cykly vznikají větší časové ztráty.

3. Přesnost detekce

S laserem

Laser dokáže detekovat prst nebo i drobný předmět přímo u oblasti ohýbání.
Systém pracuje ve vzdálenosti jednoho milimetru od matrice.

Bez laseru

Světelné clony detekují pohyb až ve vymezené oblasti, obvykle 100–200 mm od nástroje.
Ochrana je méně přesná.

4. Komfort obsluhy

S laserem

Obsluha může přirozeně pracovat u nástroje.
Nemusí držet ruce ve velké vzdálenosti.
Velmi praktické řešení pro kusovou výrobu a krátké série.

Bez laseru

Obsluha musí pracovat s většími omezeními.
Vyžaduje více úkonů, například časté používání dvou spouštěcích tlačítek.

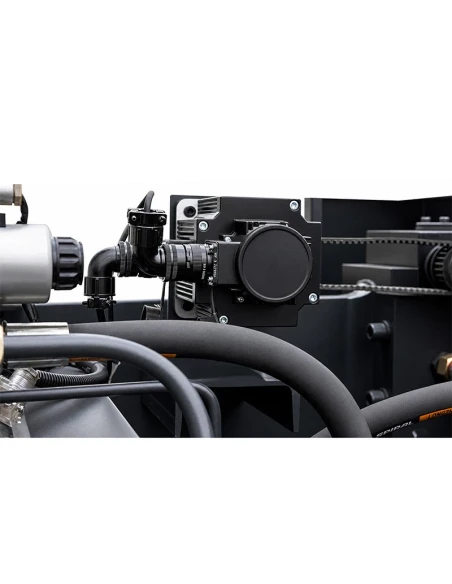

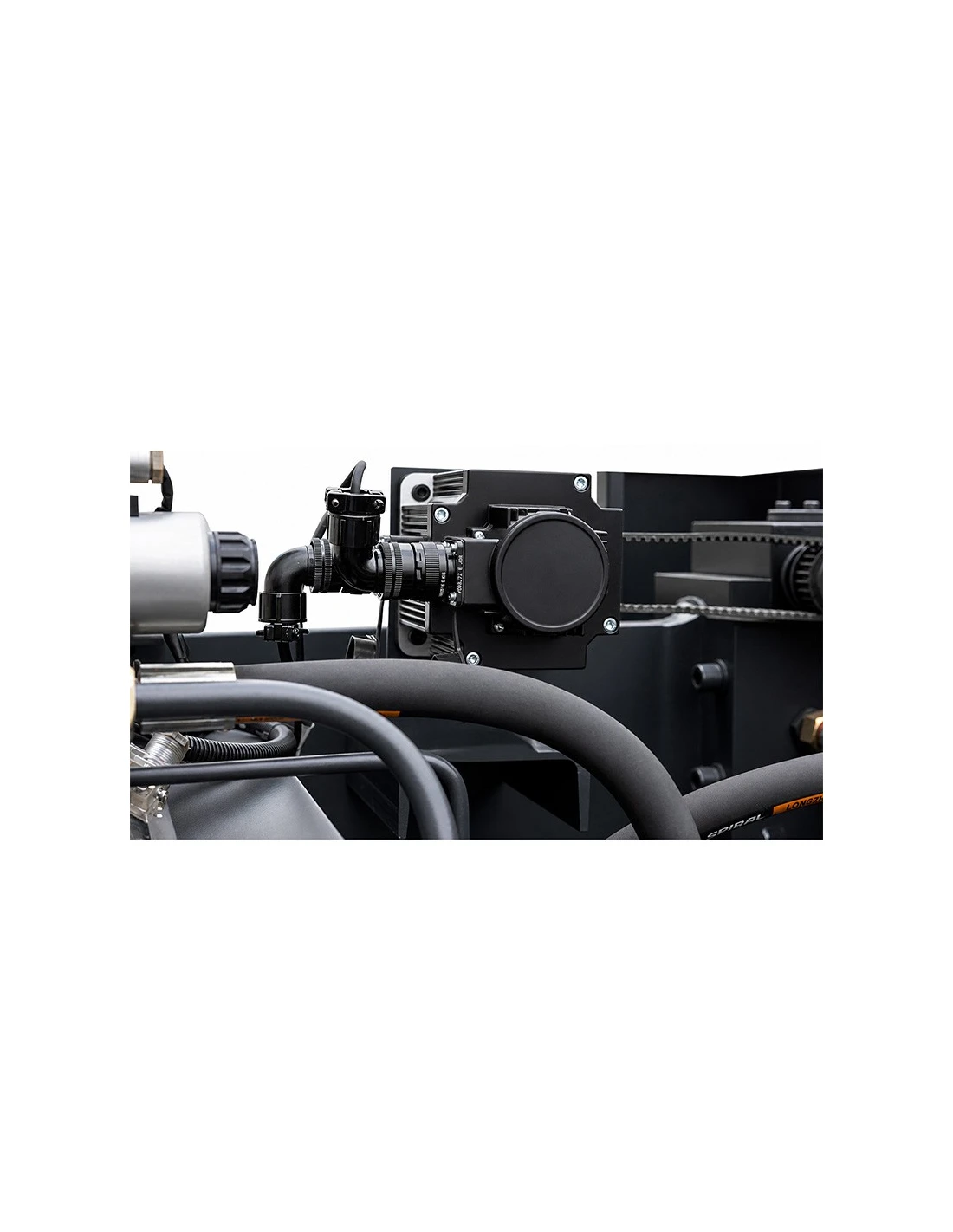

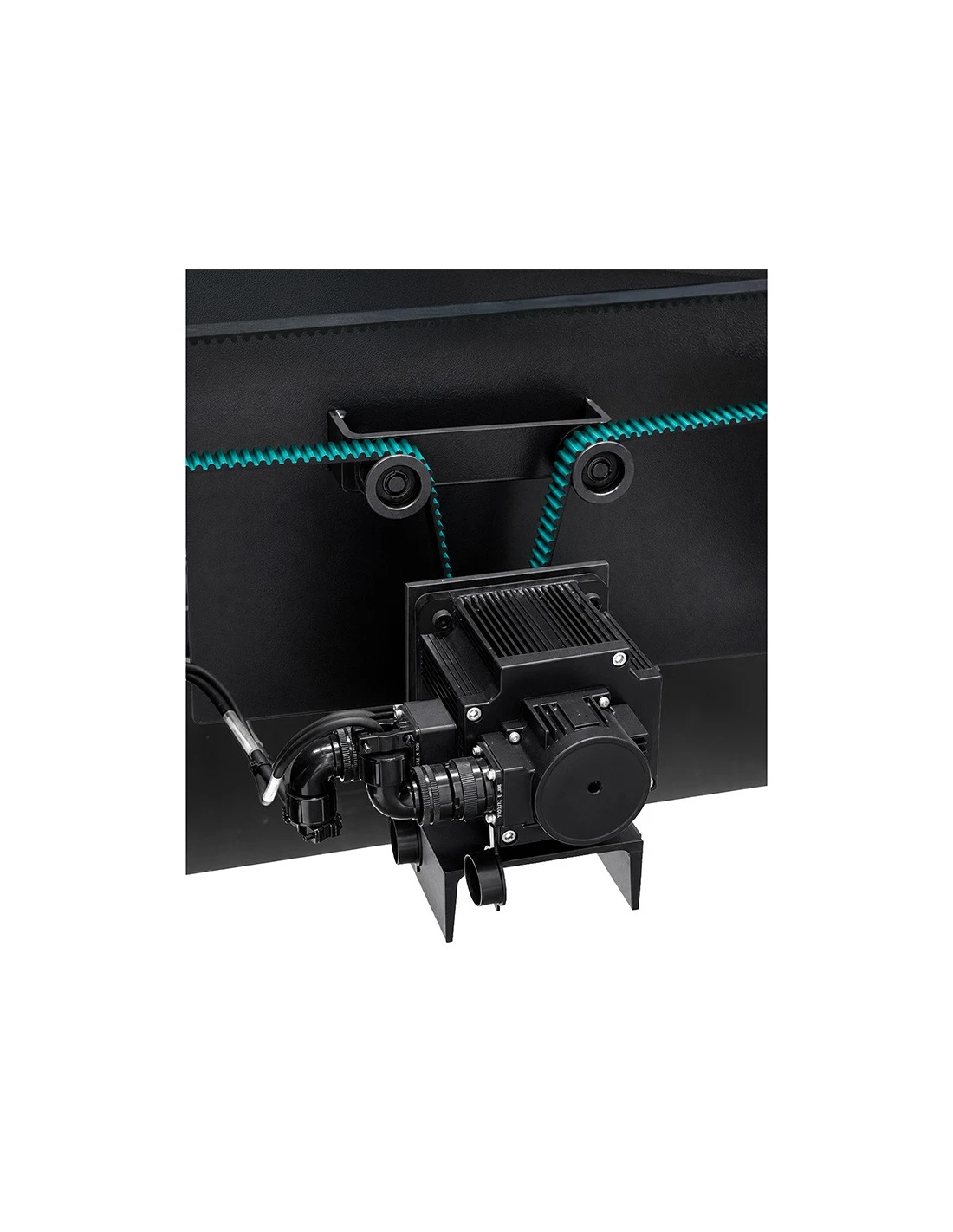

Špičkové hydraulické čerpadlo BOSH REXROTH, hydraulické spoje a bezpečnostní ventily navržené v Polsku.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Pozor na nedostatečné bezpečnostní prvky v podobě bran nebo světelných clon, protože nejsou v souladu s normami CE a vystavují pracovníky riziku poškození zdraví. Za zdraví pracovníka odpovídá zaměstnavatel.

Bezpečnostní kryty vyhovující požadavkům CE

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Ergonomie a další vybavení

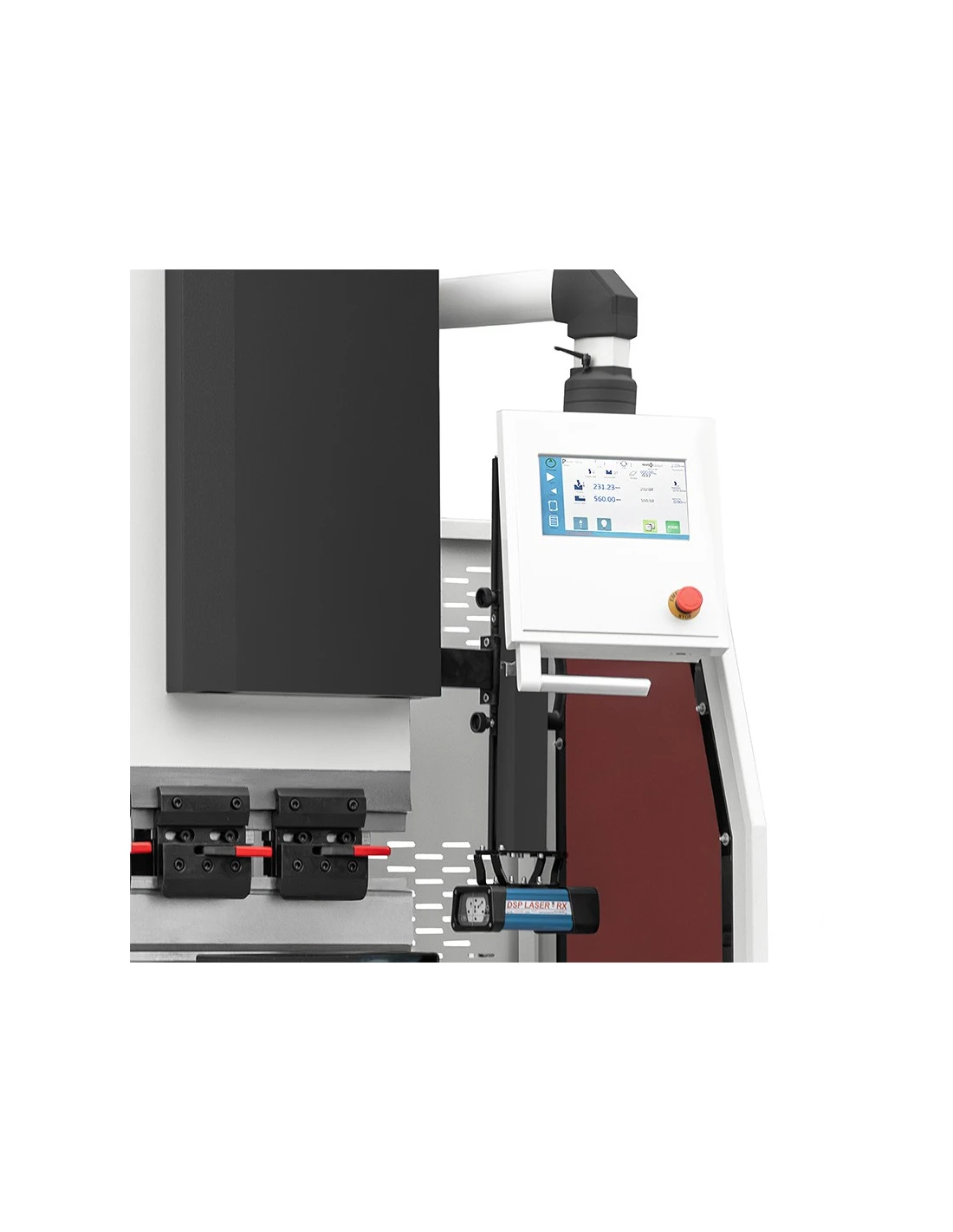

Mobilní ovládací panel na pohyblivém rameni
2 kusy podpěr

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

Pro bezpečnost obsluhy a pracovních týmů jsou ohraňovací lisy vybaveny řadou pokročilých bezpečnostních prvků. Patří mezi ně výrazné označení, boční kryty, zadní bezpečnostní brána a snadno přístupné nouzové vypínače.

Každý stroj je dodáván s přehledným a podrobným návodem k obsluze v polštině.

Samotná skutečnost, že stroj má prohlášení CE, neznamená, že je bezpečný. Důležité je, jakými systémy je vybaven.

Prasa krawędziowa hydrauliczna CORMAK CNC EURO PB 40x1600

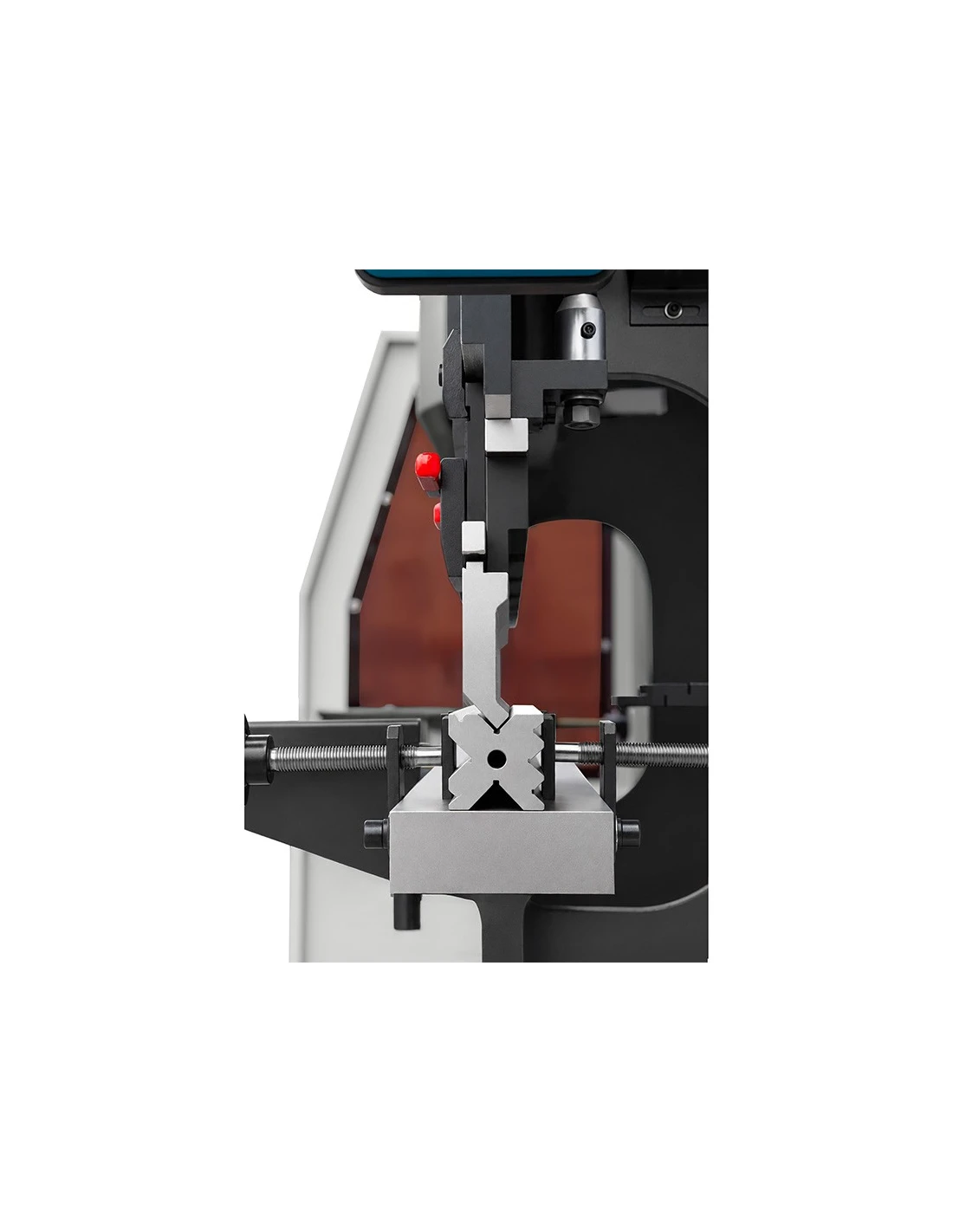

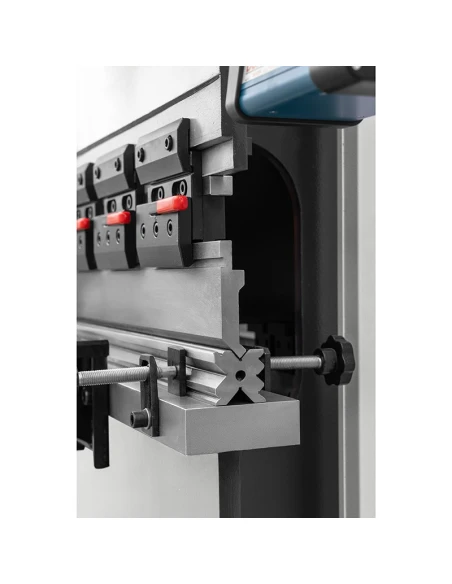

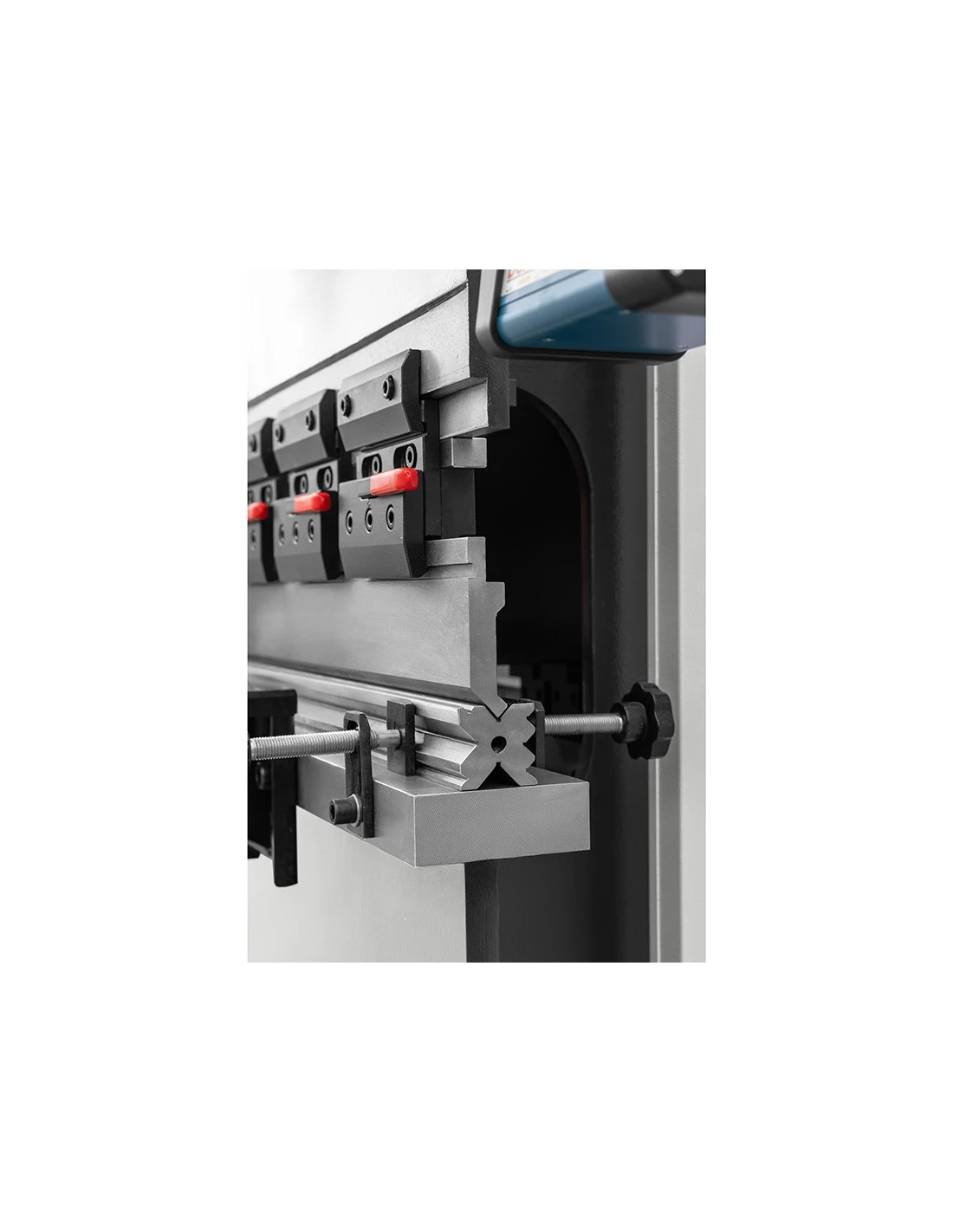

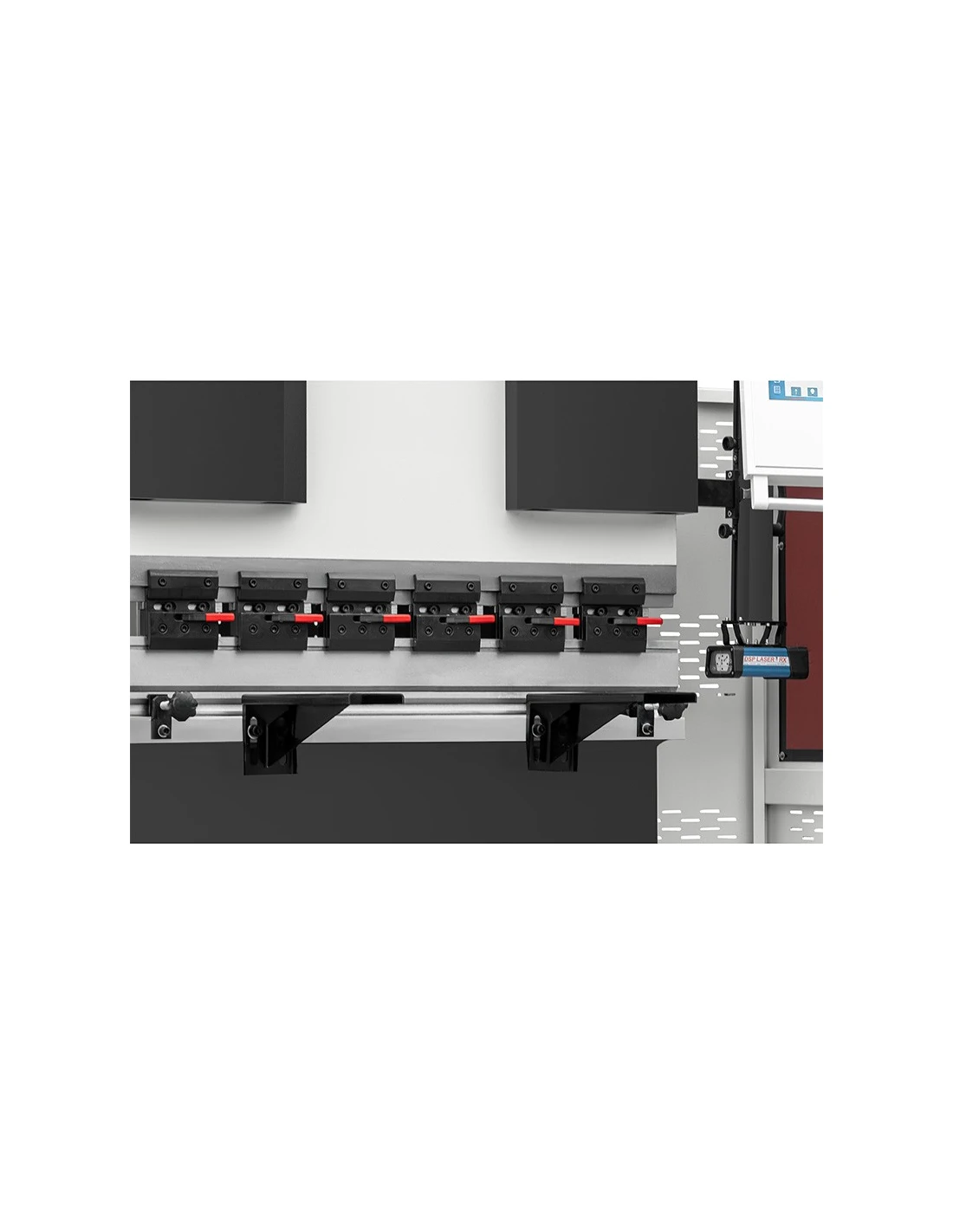

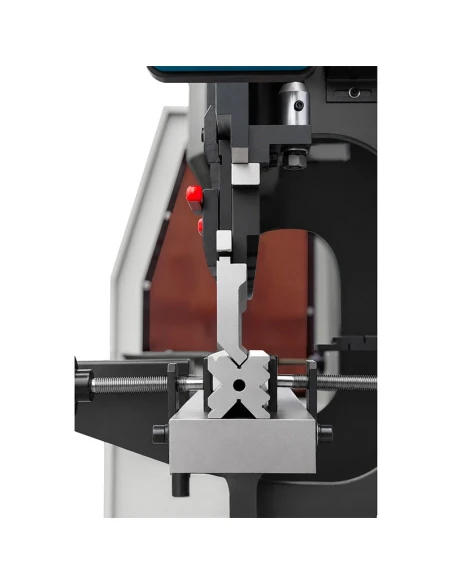

Upínání razníků a matric

Standardně čtyřstranné matrice a dělené razníky
Základním systémem používaným u ohraňovacích lisů CORMAK je ruční systém typu AMADA (evropský), který umožňuje rychlou výměnu nástrojů
Razníky se montují z boční strany stroje a zajišťují pomocí šroubů
