Prezentowana konfiguracja stanowi najczęściej wybierane wyposażenie przez Klientów – to sprawdzony i efektywny wybór do seryjnej produkcji

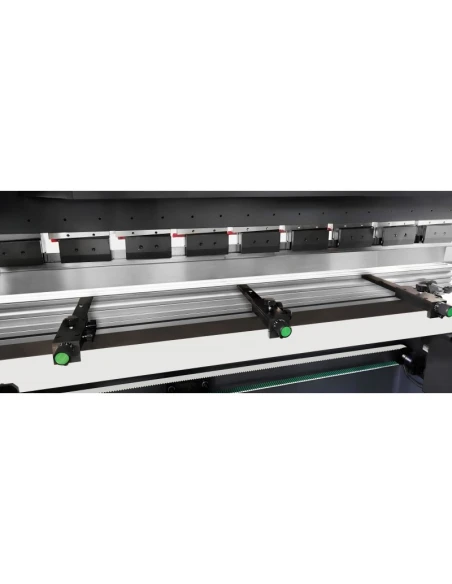

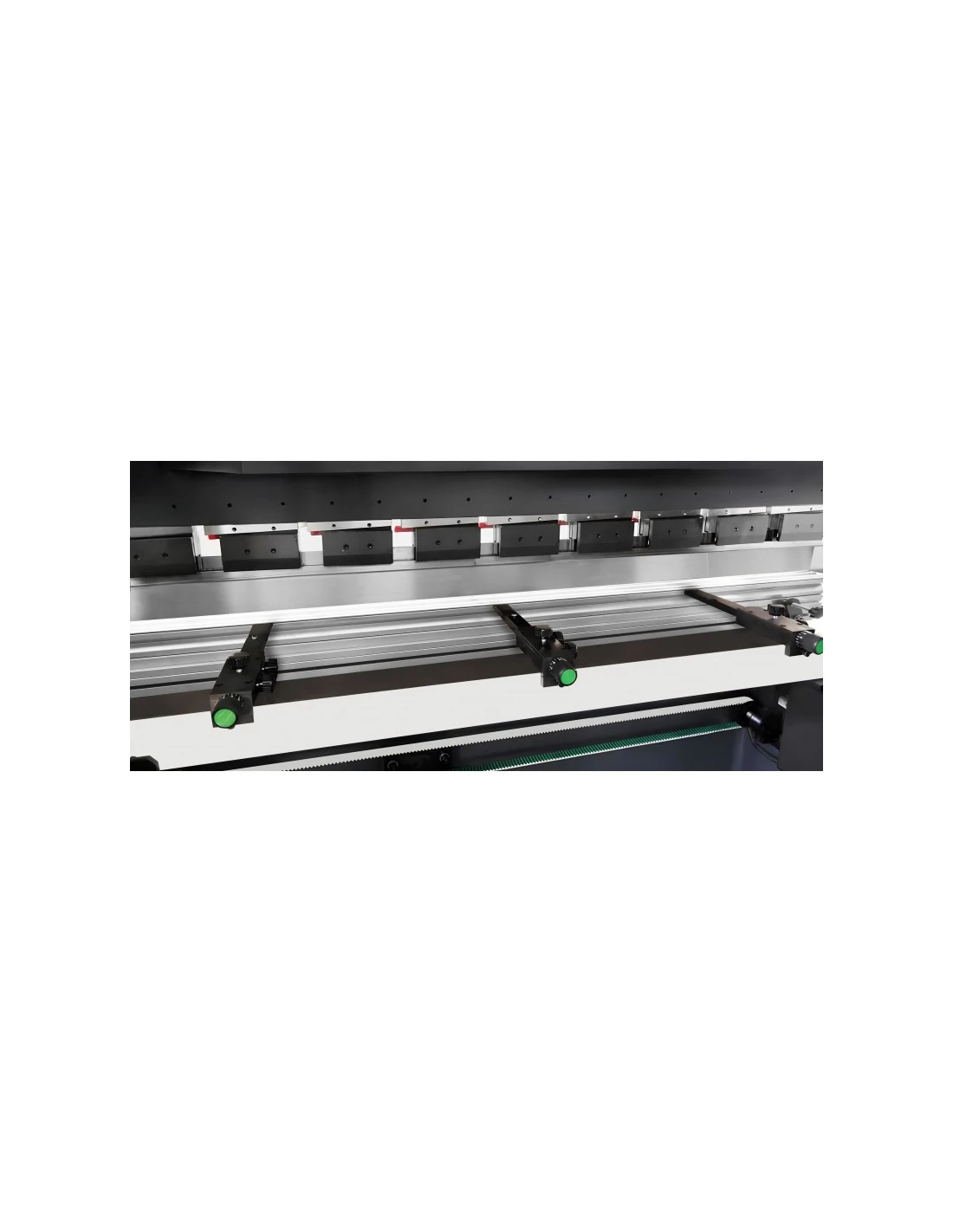

• • Podpory przednie: 2 sztuki na prowadnicach liniowych, zapewniające stabilność podczas operacji gięcia

  • Zderzaki 3szt

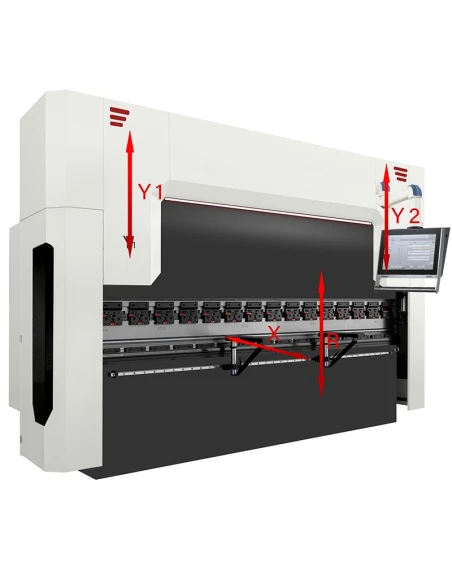

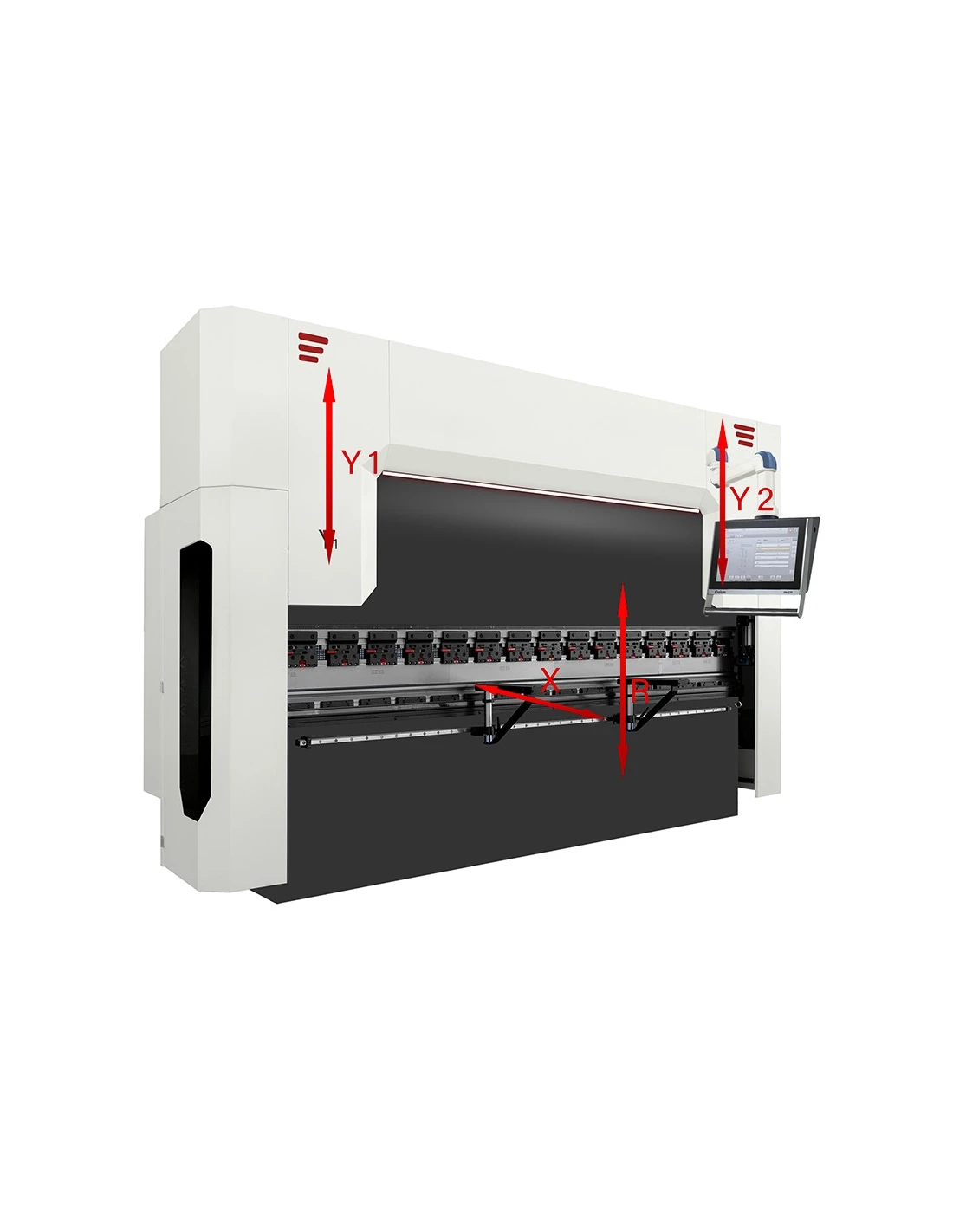

  • Regulacja osi Y1, Y2:  automatyczna

  • Regulacja zderzaka tylnego (oś X + Z1 + Z2): serwonapęd na enkoderach

  • Regulacja osi R: serwonapęd na enkoderach

  • Automatyczna regulacja strzałki ugięcia

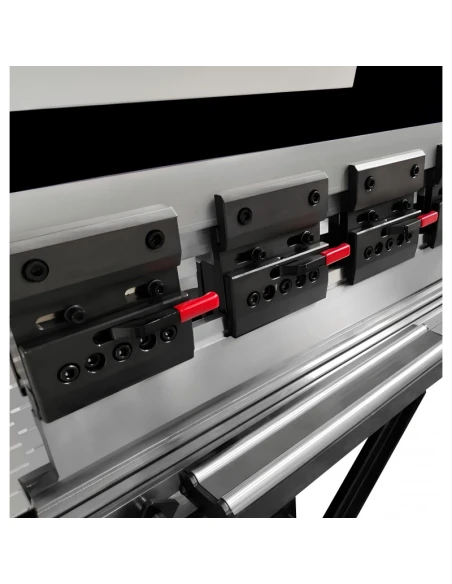

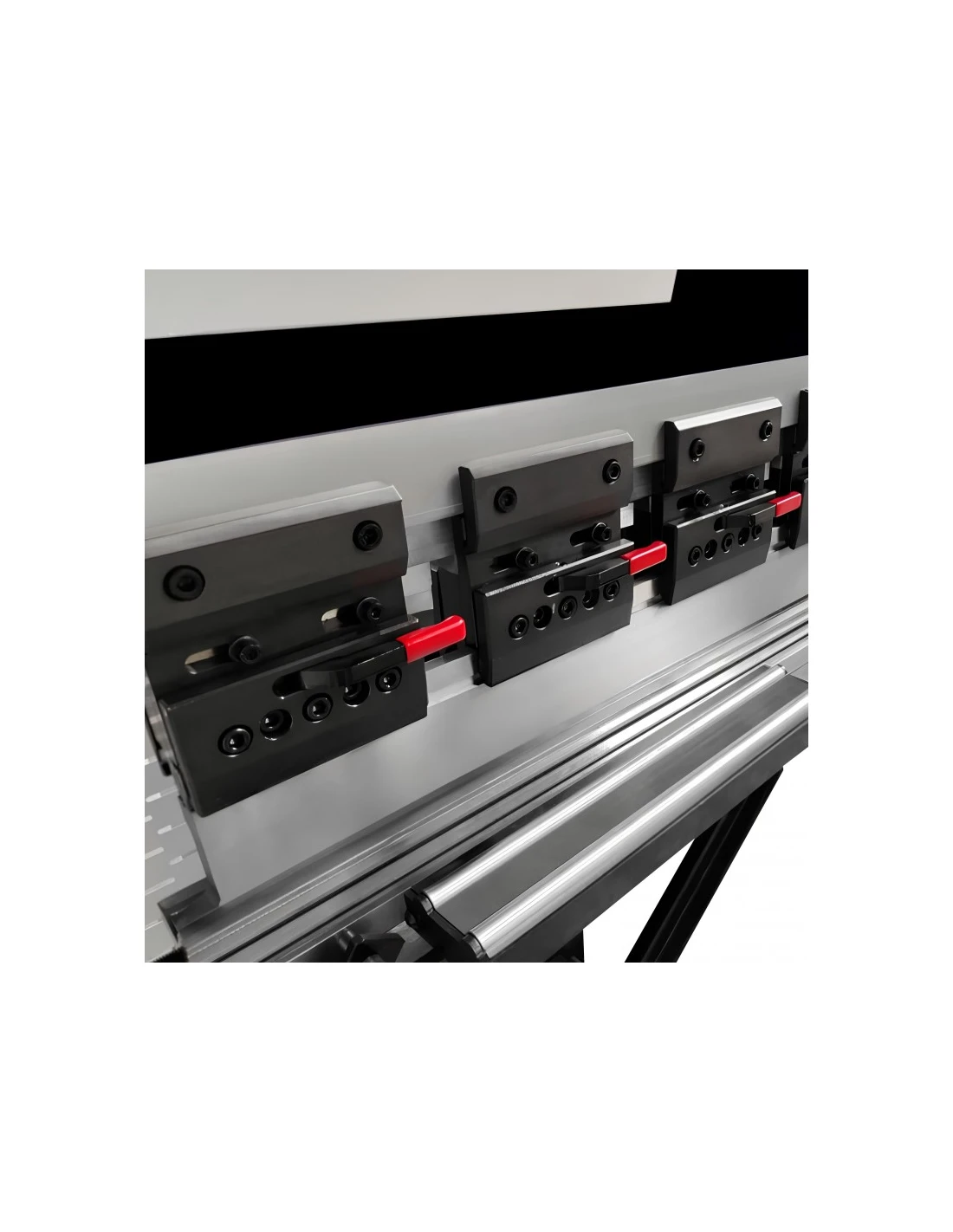

  • Mocowanie stempla dwustronne : szybki montaż typu AMADA, umożliwiająca szybkie zmiany narzędzi

  • Oprogramowanie DELEM CAD/CAM Profile T2D Offline (DXF)

Dostępne konfiguracje dostosowujemy do potrzeb produkcji i typu obrabianych detali – specyfikacja maszyn ustalana jest indywidualnie pod kątem zastosowania i wymagań technologicznych.

Parametry techniczne

Automatyczna regulacja odjazdu zderzaków (osi X) oraz osi R.

Oś R ułatwiająca gięcie większych promieni, np systemem krokowym.

Aby efekt wykonanego gięcia krokowego był zadowalający, niezbędne jest wykonanie pewnych obliczeń, które wymagają jednak znajomości kilku najważniejszych parametrów związanych z procesem gięcia – są to:

• • • Długość łuku – odległość pomiędzy końcami krzywej zginanej części arkusza blachy liczona po wewnętrznej stronie gięcia;
    • Liczba gięć – liczba pojedynczych gięć, która musi zostać wykonana, aby uzyskać zagiętą blachę o określonym promieniu; im większa liczba gięć, tym mniejszy kąt pojedynczego gięcia i w efekcie gładszy łuk;
    • Odległość pomiędzy gięciami – odległość pomiędzy pojedynczymi gięciami wykonanymi w toku procesu.

Choć cały proces gięcia krokowego może się wydawać dość skomplikowany, to jednak dostępne w firmie CORMAK maszyny i oprogramowania są już na takim stopniu zaawansowania, że w wielu kwestiach całkowicie wyręczają operatora.

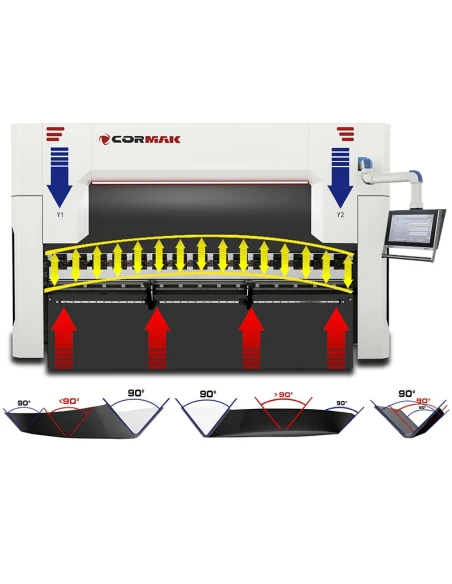

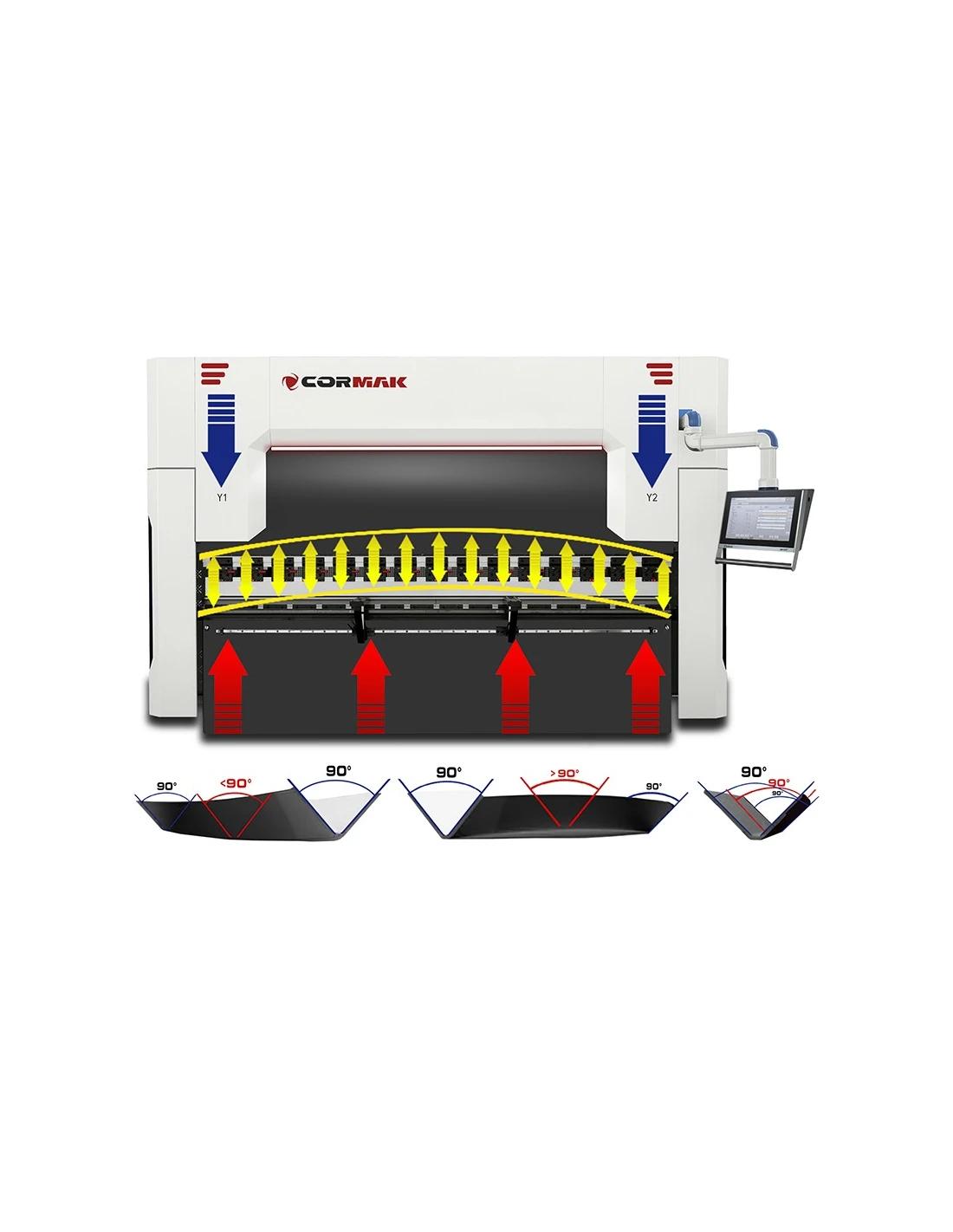

Automatyczna kompensacja strzałki ugięcia

Zapewnia na całej długości gięcia zachowanie takiego samego kąta gięcia

Podzespoły wysokiej jakości:

• • • • Komponenty układu elektrycznego marki Schneider/Delta/Eaton



Sterowanie i Funkcjonalność:

DA-66T

Wyświetlacz

• dotykowy 17” TFT LCD
• kolorowy

Oprogramowanie zewnętrzne

• licencja stanowiskowa LITE T2D (tworzenie sekwencji gięcia na PC)

System

• intuicyjny sterownik z komendami w języku polskim
• stabilny system operacyjny Windows CE
• pamięć operacyjna 64Mb
• max liczba programów: 1000 /1Gb/
• max liczba powtórzenia kroku: 99

Funkcje

• tworzenie rysunku elementu giętego na wyświetlaczu sterownika (2D)
• automatyczne tworzenie programu gięcia na podstawie rysunku produktu (2D)
• automatyczna kalkulacja skoku belki oraz siły gięcia w zależności od materiału
• automatyczne ustawienie zderzaka wg programu gięcia wizualizacja procesu gięcia 3D (symulacja gięcia krok po kroku)
• automatyczne ustawienie palców zderzaka za wskazanym segmentem stempla i matrycy
• komunikaty o kolizji narzędzia z materiałem
• komunikaty ostrzegawcze o przekroczeniu dopuszczalnej siły nacisku narzędzi
• możliwość zmiany kolejności złamów
• automatyczna kalkulacja rozwinięcia blachy
• możliwość korygowania poszczególnych kroków programu
• możliwość zmiany kolejności gięcia i korygowania poszczególnych kroków
• możliwość ręcznego sterowania poszczególnymi osiami zderzaka (pokrętło nawigacyjne)
• możliwość pracy w trybie manualnym
• baza materiałowa
• biblioteka stempli i matryc
• biblioteka programów z możliwością podglądu graficznego oraz katalogowaniem produktów
• licznik skoków oraz roboczogodzin
• port USB
• możliwość tworzenia kopi zapasowych produktów i narzędzi

Maszyna łączy w sobie zaawansowaną technologię z prostotą obsługi, co czyni ją idealnym wyborem zarówno do precyzyjnych zadań ręcznych, jak i wydajnej pracy seryjnej. Wysokiej jakości podzespoły i zaawansowane zabezpieczenia gwarantują niezawodność oraz bezpieczeństwo użytkowania.
