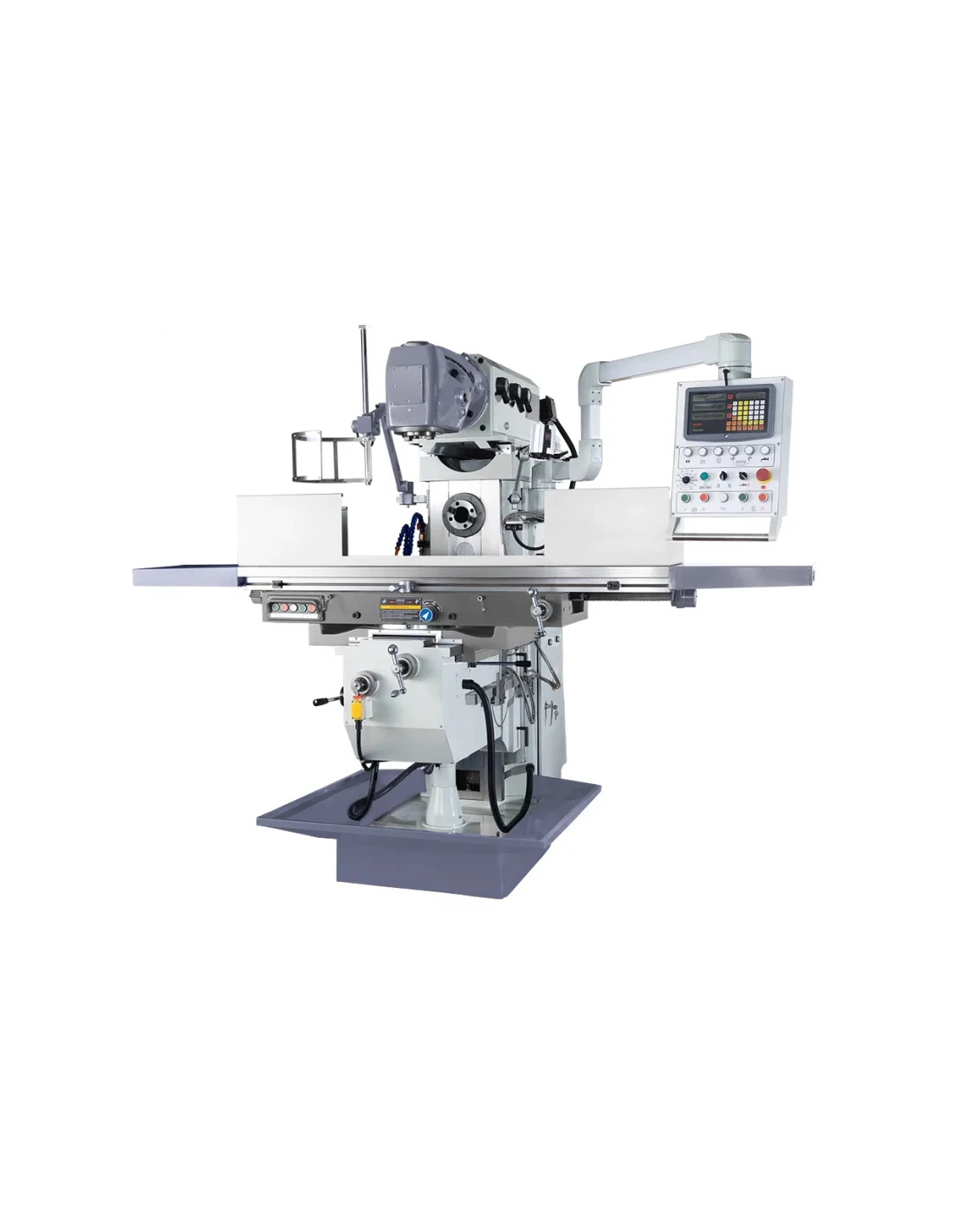

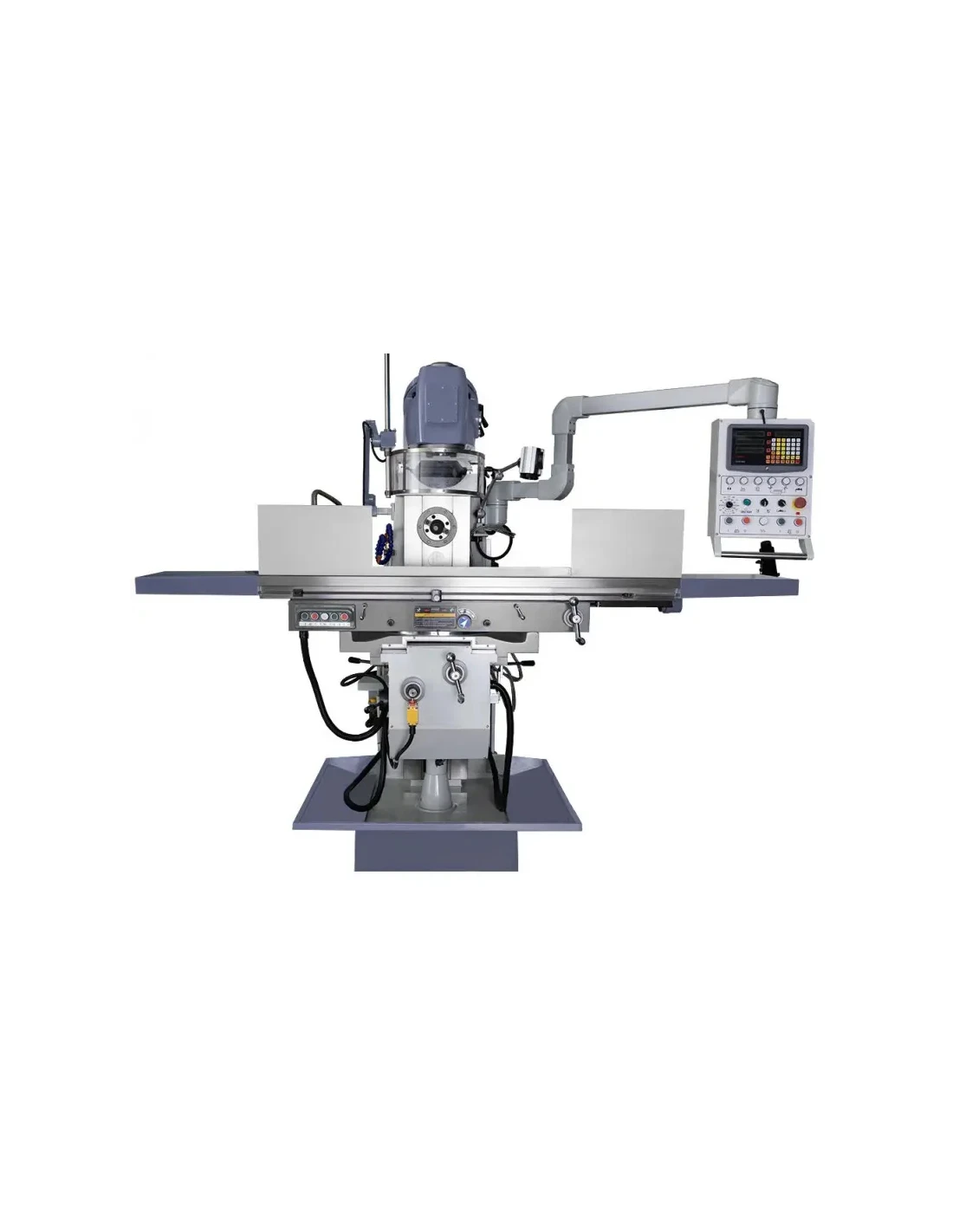

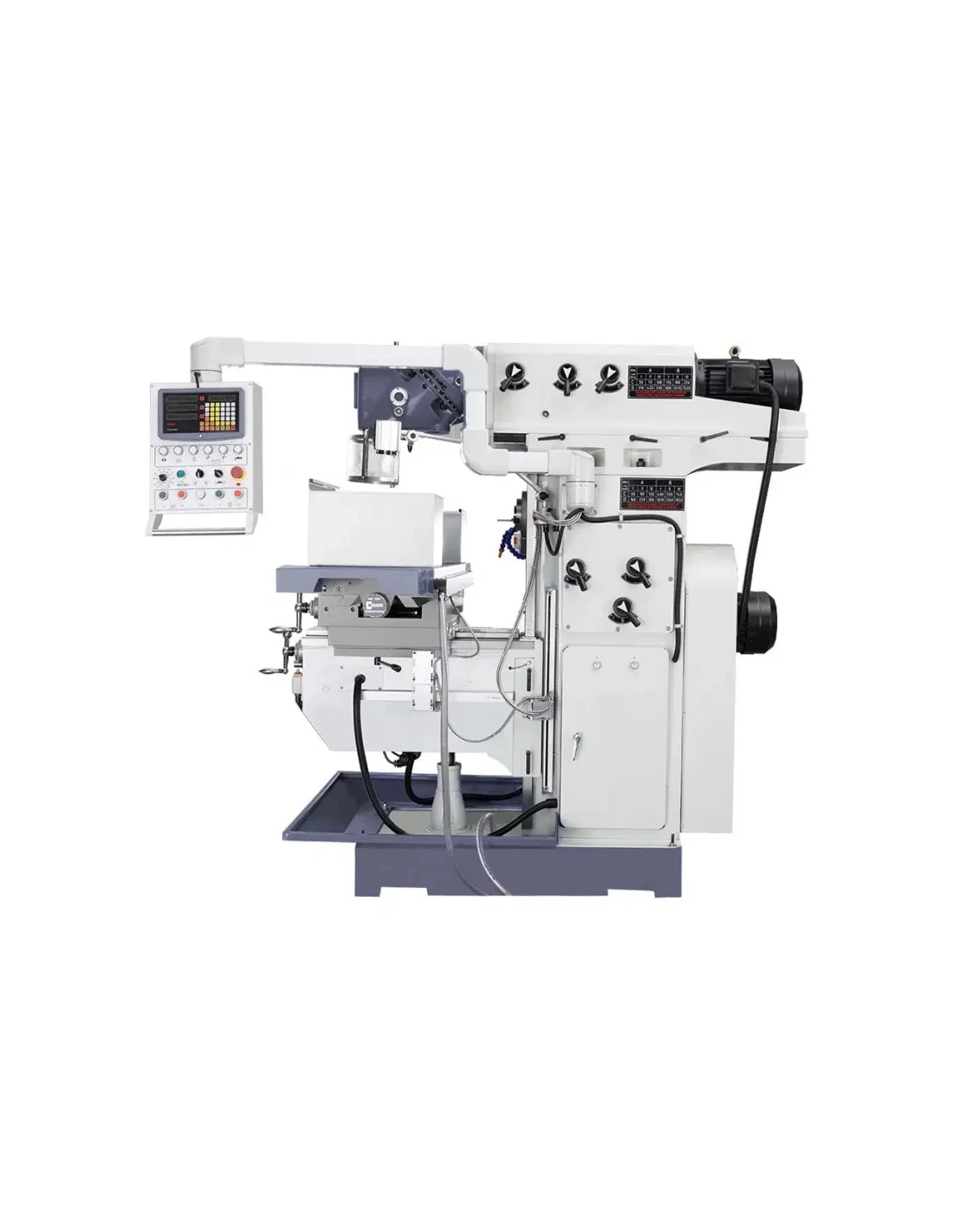

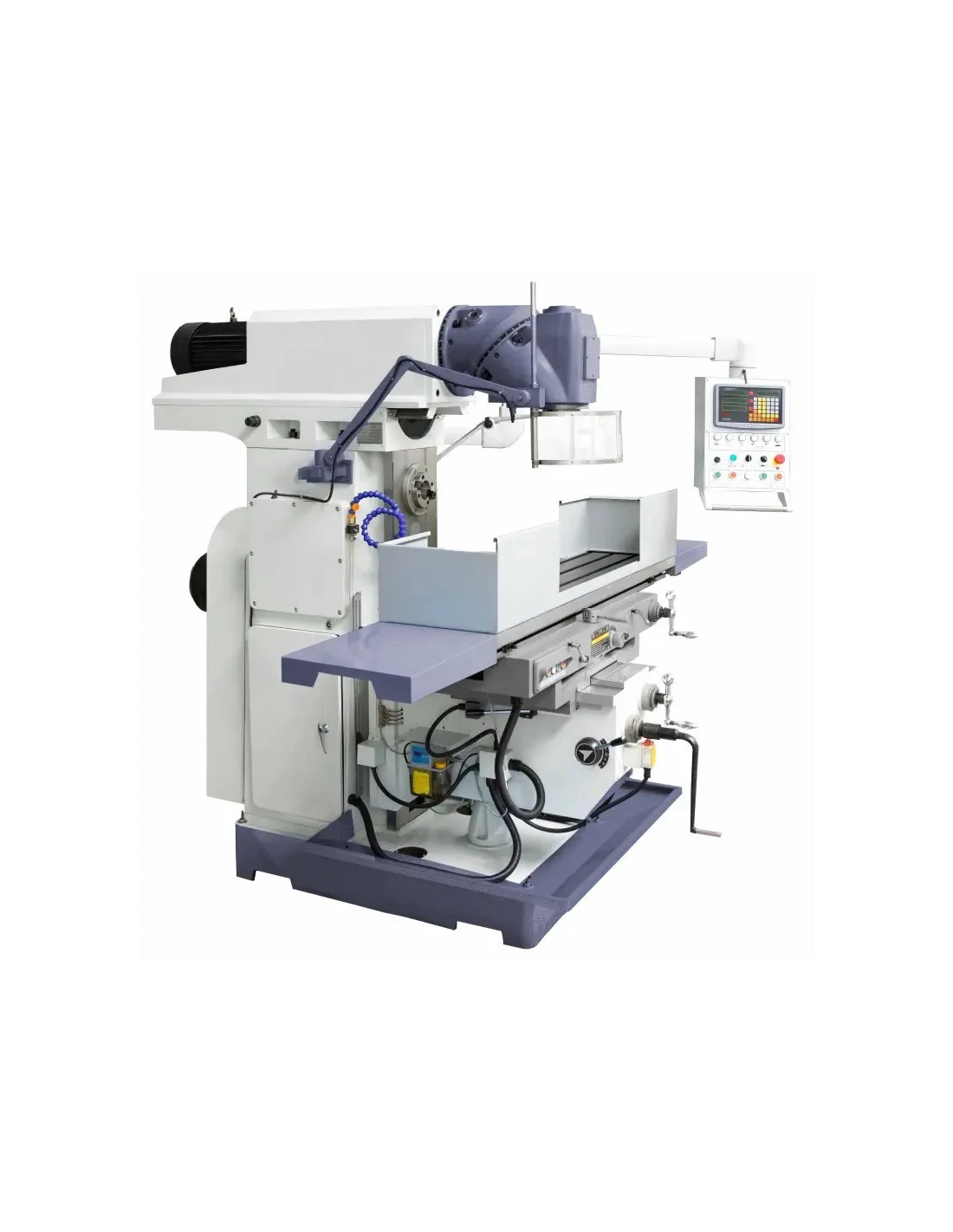

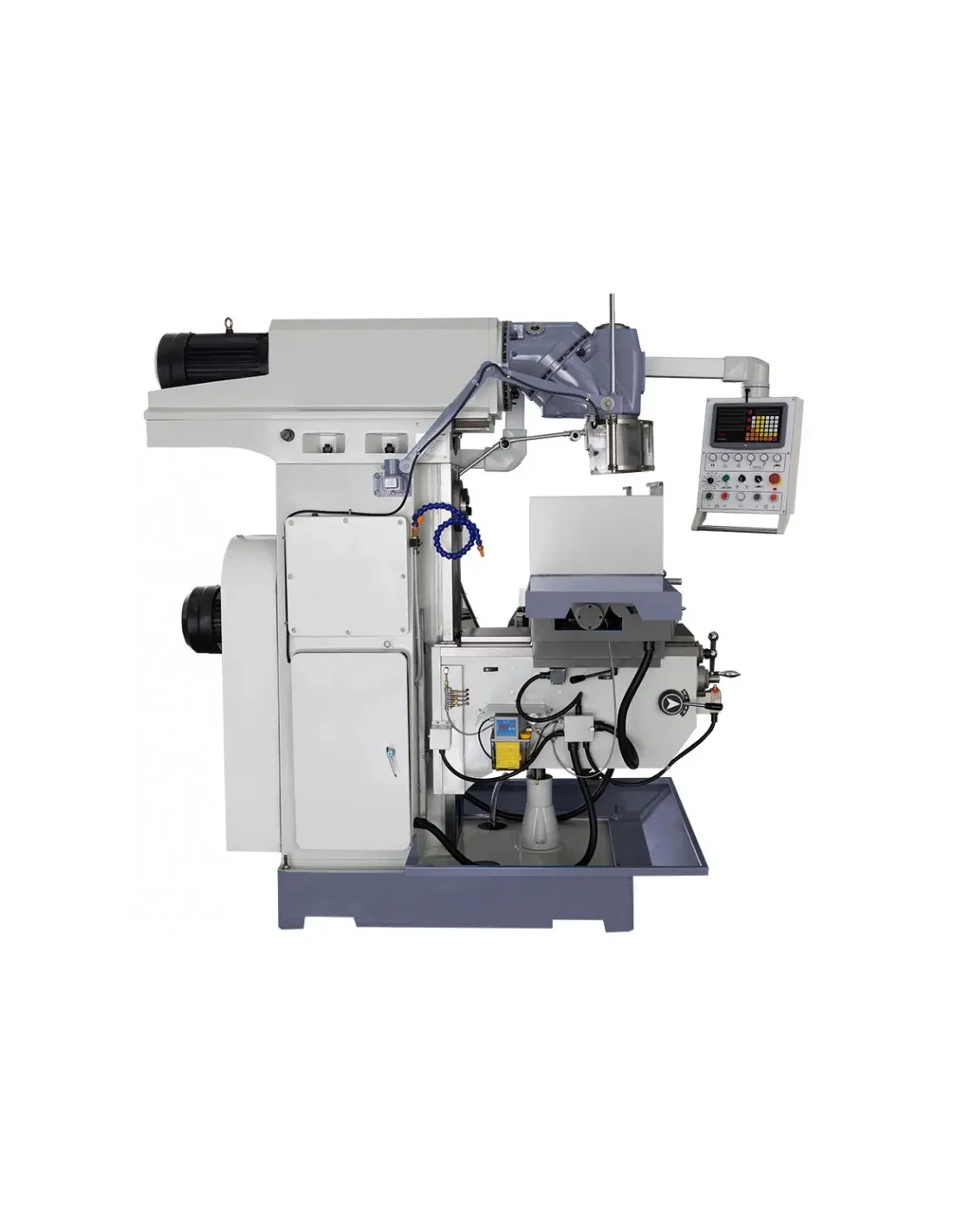

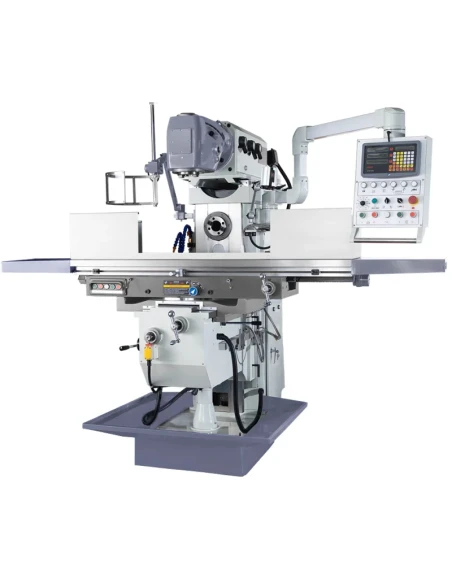

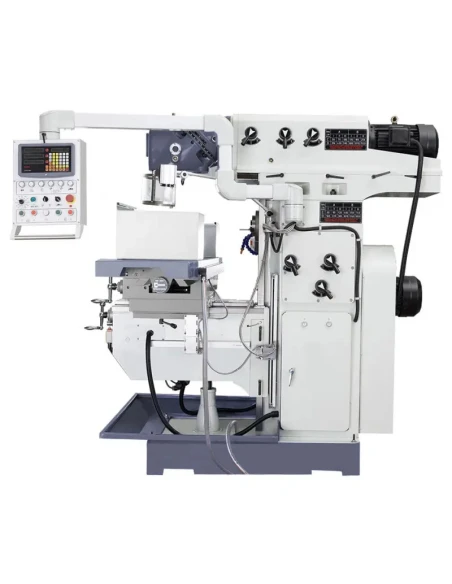

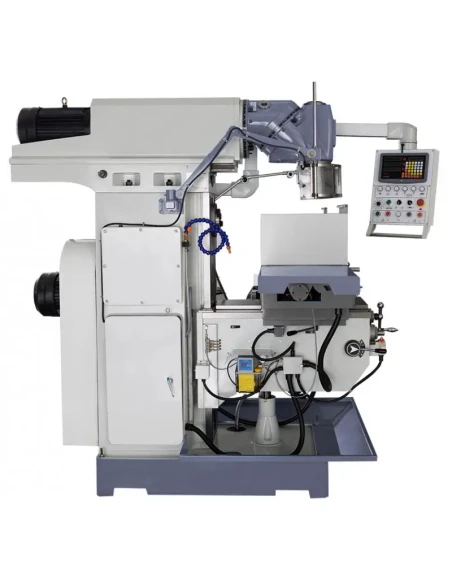

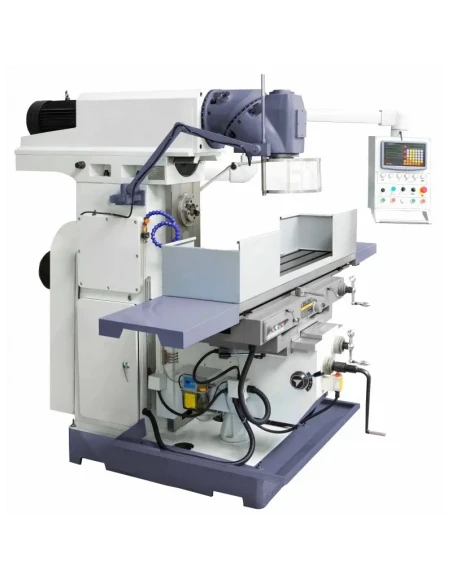

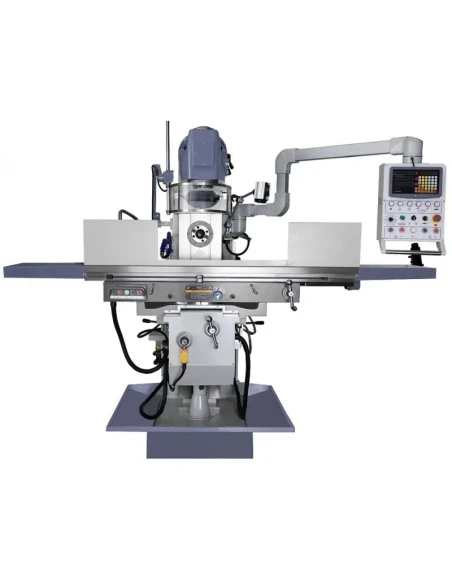

KONZOLOVÁ FRÉZA FU1700

Name: KONZOLOVÁ FRÉZA FU1700
Brand: Cormak
SKU: CK.2541
Price: 1137284 CZK
Availability: InStock

Konzolová frézka FU1700 je výjimečné zařízení s robustní konstrukcí. Díky použití servomotorů a kuličkových šroubů ve všech osách zajišťuje mimořádnou přesnost a efektivitu. Další výhody, jako univerzální otočná hlava, centrální mazání a LED lampa, činí obsluhu snadnou a pohodlnou. Je to nástroj, který splní i ty nejnáročnější úkoly.

1 137 284 Kč

S DPH

Popis

Charakteristika stroje

Silné servomotory os umožňují plynulou změnu posuvů ve všech třech osách, což zajišťuje přesné obrábění.
Teleskopické kryty v ose Y chrání vřeteno posuvu před nečistotami a poškozením.
Univerzální frézovací hlava naklápěcí ve dvou rovinách umožňuje snadnou změnu režimu obrábění z horizontální na vertikální.
Možnost nastavení téměř jakéhokoliv úhlu hlavy díky kombinaci obou naklápěcích rovin, což zvyšuje flexibilitu obrábění.

Technické údaje

Rozměry stolu	1700x400 mm
Pojezdy stolu (X/Y/Z)	1300/450/600 mm
Rychlost posuvu v ose X	25~800 mm/min
Rychlost posuvu v ose Y	25~800 mm/min
Rychlost posuvu v ose Z	8~267 mm/min
Kužel vřetena	7:24 IS050 (H) 7:24 IS050 (V)
Posuv horního ramene	700 mm
Vzdálenost vertikálního vřetena od stolu	200-850 mm
Vzdálenost osy horizontálního vřetena k povrchu ramene	200 mm
Rozsah otáček	50-1520 (Vertikální) ot./min 60-1850 (Horizontální) ot./min
Počet rychlostních stupňů vřetena	12/12

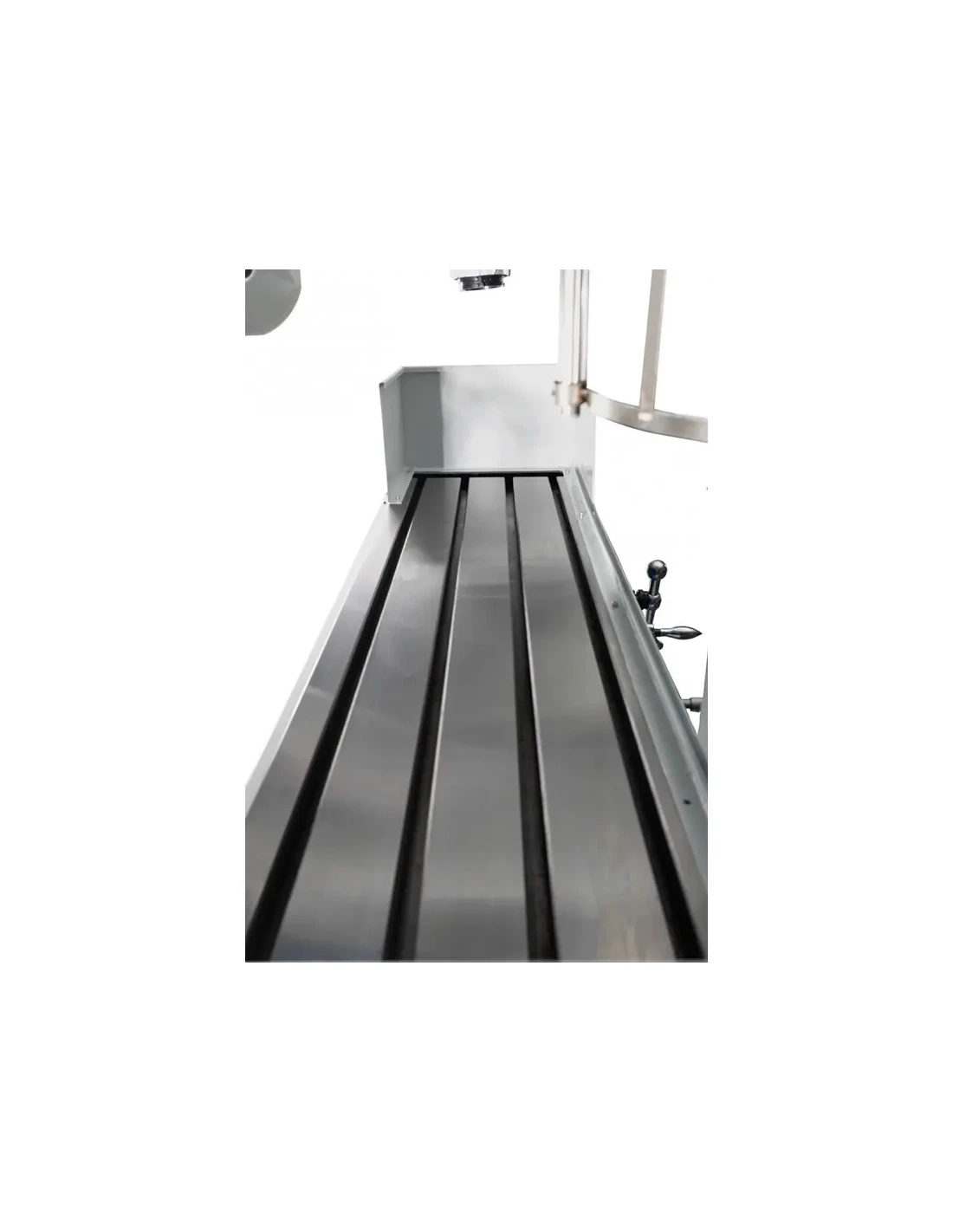

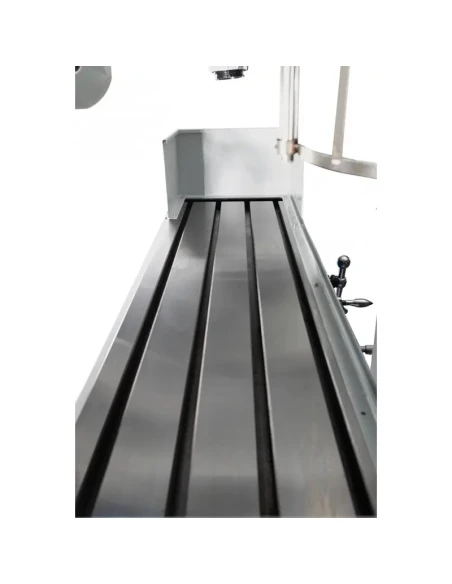

T-drážky (počet/šířka/rozteč)	3/18/100 mm
Výkon motoru vřetena	5.5 (Horizontální) 7.5 (Vertikální) kW
Moment servopohonu posuvu	12 N.m
Celkové rozměry	2245×2100×2000 mm
Hmotnost	3580 kg

Výbava závislá na verzi

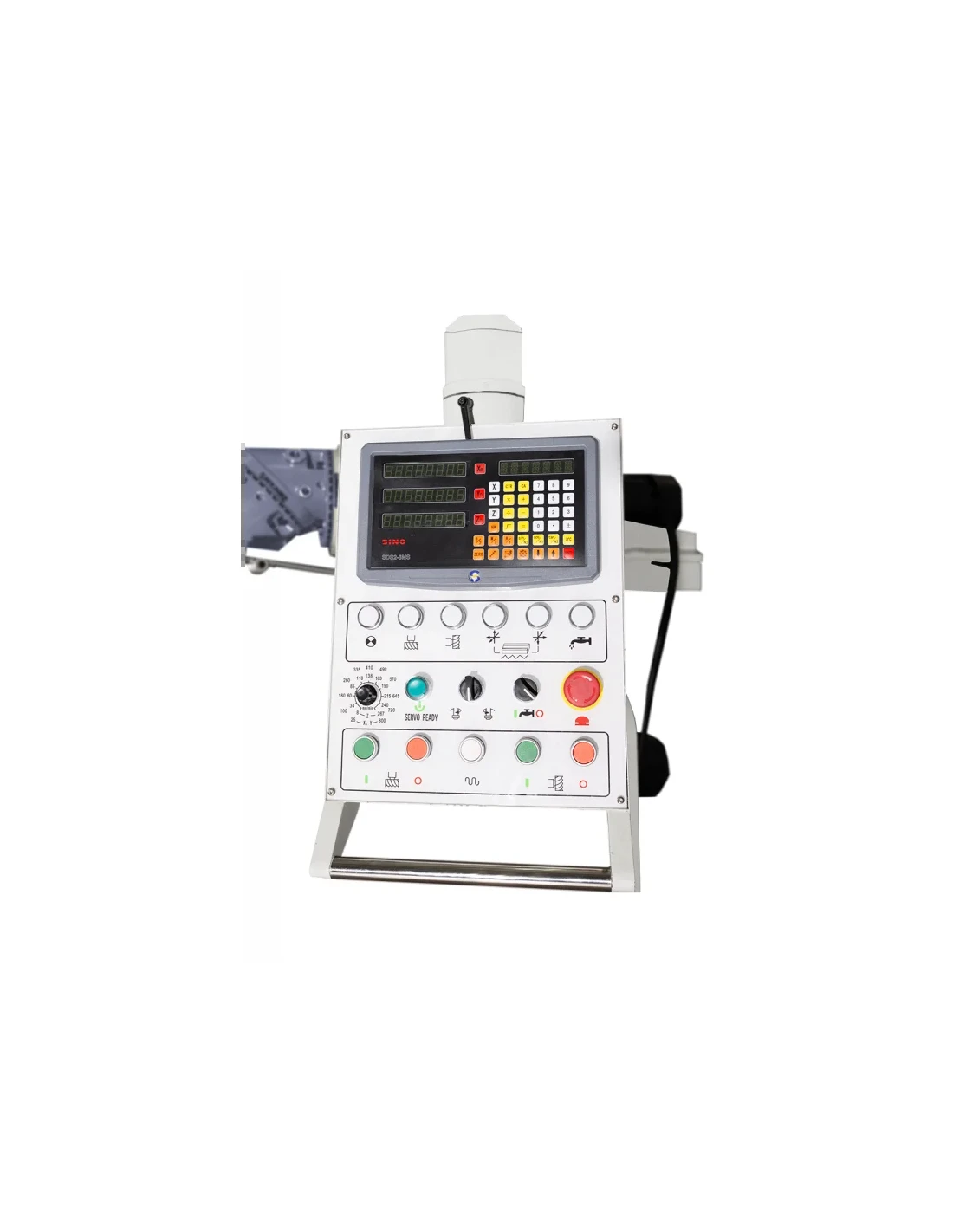

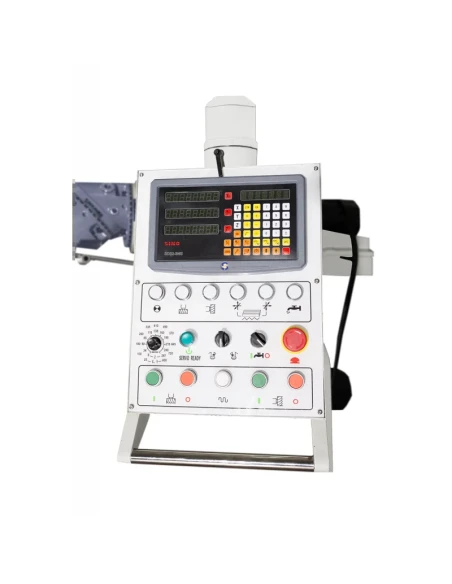

Digitální čtení DRO
Osvětlení
Chladicí systém
Centrální mazací systém
Dvě vřetena vertikální a horizontální
Posuv stolu pro osy x, y, z
Trn ISO50/ ER, vložky 4-16 mm
Trn ISO50 / MK4
Podpěra pro horizontální vřeteno
2 dlouhé trny pro horizontální vřetena
Sada nástrojů pro údržbu
Prohlášení o shodě EU
Instrukce v polštině
Stroj továrně nový se zárukou

Detaily produktu

Waga: 3580 kg
Wymiary stołu: 1700x400 mm
Moc silnika wrzeciona: 5.5 (Poziom) 7.5 (Pion) Kw
Stożek wrzeciona: 7:24 IS050 (H) 7:24 IS050 (V)
Wymiary gabarytowe: 2245×2100×2000 mm
Przejazdy stołu (X/Y/Z): 1300/450/600 mm
Prędkość posuwu w osi X: 25~800 mm/min
Prędkość posuwu w osi Y: 25~800 mm/min
Prędkość posuwu w osi Z: 8~267 mm/min
Przesuw ramienia górnego: 700 mm
Odległość wrzeciona pionowego od stołu: 200-850 mm
Odległość osi wrzeciona poziomego do powierzchni ramienia: 200 mm
Zakres prędkości obrotowych: 50-1520 (Pion) obr./min. 60-1850 (Poziom) obr./min.
Liczba biegów prędkości wrzeciona: 12/12
Rowki teowe (ilość/szerokość/rozstaw): 3/18/100 mm
Moment serwonapędu posuwu: 12 N.m
