CNC frézka C1530 ATC (1500x3000) automatická výměna nástroje

CNC frézka C1530 ATC (1500x3000) automatická výměna nástroje

Name: CNC frézka C1530 ATC (1500x3000) automatická výměna nástroje
Brand: Cormak
SKU: CK.2694
Price: 845057 CZK
Availability: InStock

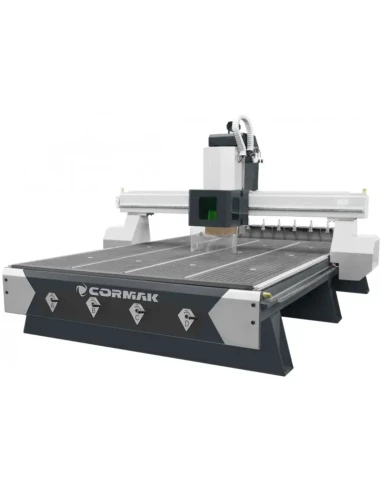

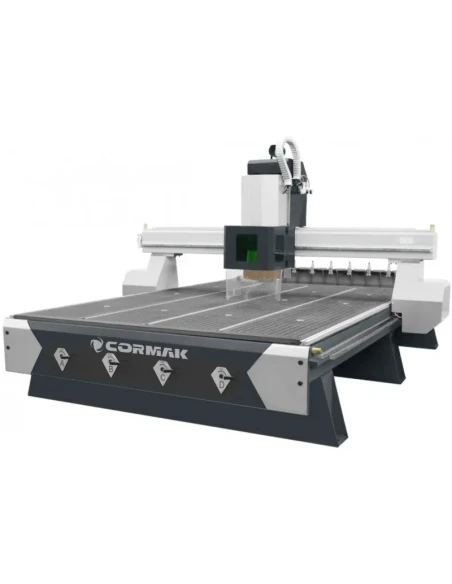

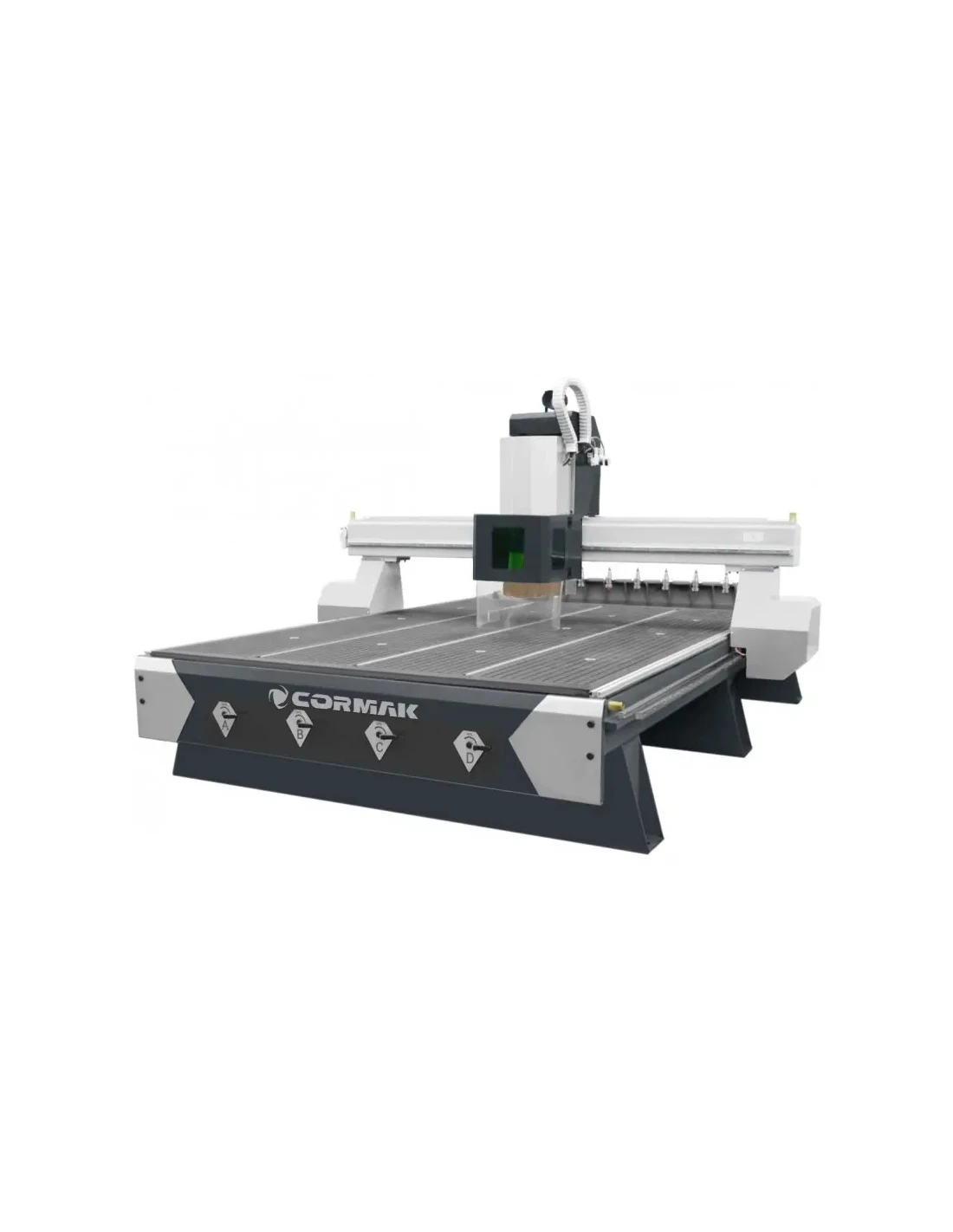

CORMAK C1530 ATC PREMIUM (1500 x 3000 mm) je dynamický a přesný frézovací plotr založený na součástech od světových výrobců, vhodný pro nejtěžší úkoly, který se skvěle osvědčuje v průmyslové výrobě. Díky použité technologii se můžeme považovat za jednoho z lídrů na českém trhu.

Stálá kontrola kvality a použité komponenty v konstrukci stroje zaručují vysokou kvalitu zpracování materiálů jako: dřevo, dřevotřískové desky, MDF, OSB, PVC, HPL, překližky, plexisklo, dibond, karbon, alucobond.

Výběrem naší nabídky získáte stroj splňující očekávání v rozumném rozpočtu a podporu v každé fázi investice.

Ke každému stroji školení v sídle CORMAK zdarma!

845 057 Kč

S DPH

Popis

```html

Popis stroje

1. Pracovní stůl

Sekční stůl se čtyřmi nezávislými vakuovými sekcemi, vyrobený z pevného a odolného HPL materiálu,
Každá sekce má otvory, do kterých je přes systém trubek přiváděno vakuum z vakuové pumpy,
Hlavní otvory na vakuovém stole mají zátky, které umožňují upevnění různých formátů materiálů,
Povrch pracovního stolu pokrytý sítí kanálků, které umožňují rovnoměrné rozložení vakua po celé ploše,
Má drážky umožňující i ruční upevnění materiálu

2. Vřeteno HQD

Bezkartáčové vřeteno renomovaného výrobce s výkonem 5,5 kW, napájené měničem, s ochranou proti přetížení.
Frézovací elektrovřeteno vybavené inovativním systémem chlazení vzduchem.
Přizpůsobené pro automatickou výměnu nástrojů, což zkracuje dobu obrábění eliminací potřeby ruční výměny frézy.
Automatizace umožňuje využití všech nástrojů v procesu výroby bez nutnosti kalibrace a přerušení výrobního cyklu

3. Pohon

Energeticky úsporné pohony vysoké třídy Servopohony Leadshine s výkonem 1500W a vysokým momentem (dvojitý na ose Y)

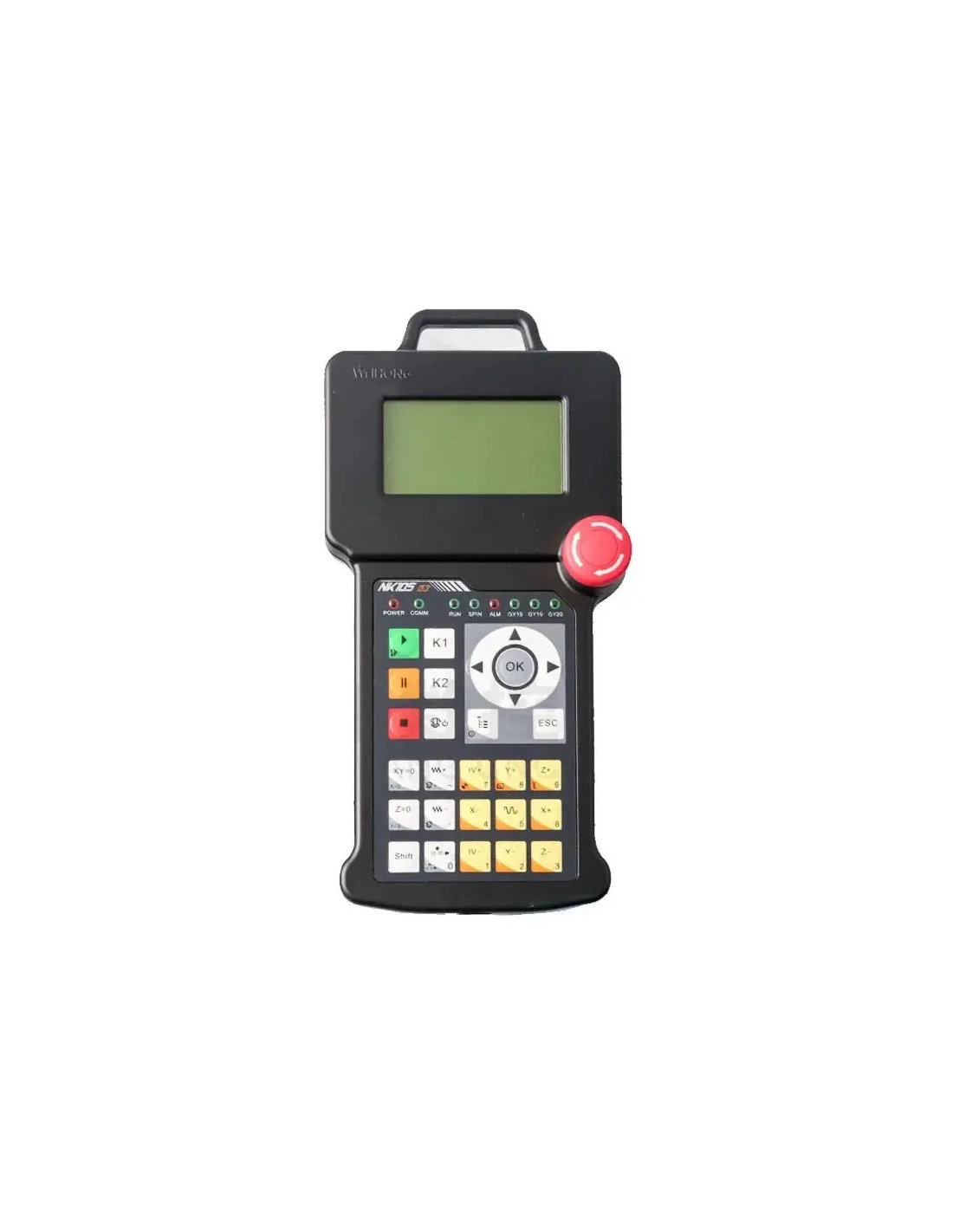

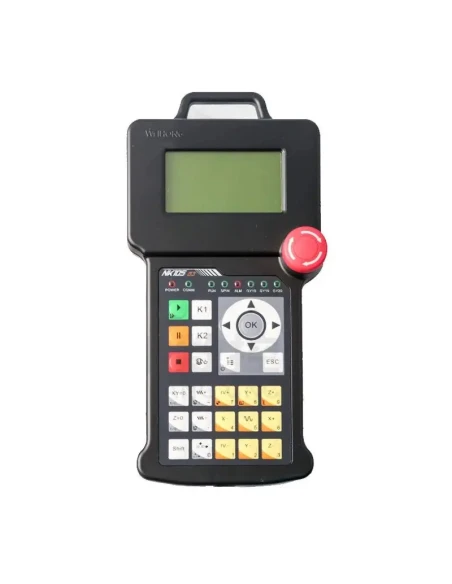

Řízené digitálním ovladačem NK-105 G3 zajišťují vysokou kvalitu obrábění při zachování vysokých pracovních rychlostí v jednotlivých směrech.
Bezkartáčové servo motory pohánějící osy X, Y přenášejí pohon přes vysoce kvalitní planetové převodovky.
Osa Z, kde je klíčová přesnost polohování, je poháněna zesíleným kuličkovým šroubem.
Pohyb brány podél os X a Y je zajištěn pomocí vodicích lišt HIWIN a šikmých ozubených kol, které zaručují dlouhodobou bezporuchovou práci, vyrobené z vysoce kvalitní tvrzené a kalené oceli.
Na všech osách jsou použity profesionální trapézové kolejnice značky HIWIN, které jsou podrobeny kontrole shody a testovací postupy jsou prováděny v každé fázi montáže.
Centrální bezúdržbový systém mazání nejdůležitějších pohyblivých částí: vozíků a kuličkového šroubu. To umožňuje úsporu času a ochranu nejdůležitějších pohyblivých komponentů.

4. Konstrukce

Konstrukce posuvné brány je vyrobena z litiny, která dosahuje vysoké tuhosti a velmi dobře absorbuje vibrace během obrábění.
Pevná konstrukce stolu, vyrobená z žebrované oceli, vylučuje vznik vibrací během výrobního procesu.

5. Sklad nástrojů 8 + senzor měření nástroje

Stroj je vybaven 8-pozicovým lineárním zásobníkem nástrojů, sadou kuželů ISO30 a kleštinami ER32
Včetně držáků: ISO30 a kleštin pro upevnění nástrojů o rozměrech:
1/2" - 6 ks; 1/8" - 2 ks; 3-4mm - 2 ks; 5-6mm - 4 ks; 7-8mm - 2 ks; 9-10mm - 2 ks.
Každá CNC frézka je vybavena přesným senzorem výšky nástroje osy Z, který eliminuje čas na opravy měření po každé výměně nástroje.

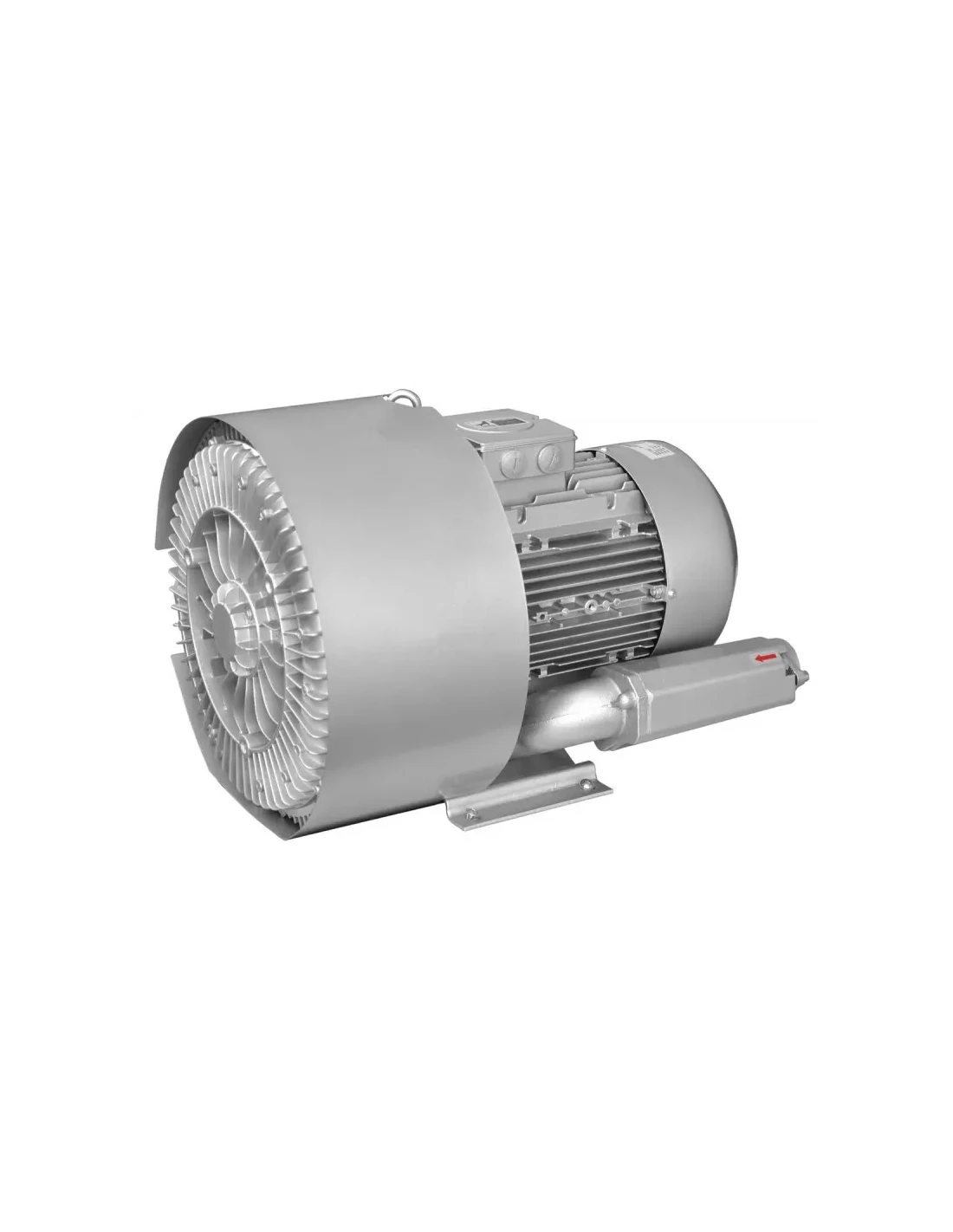

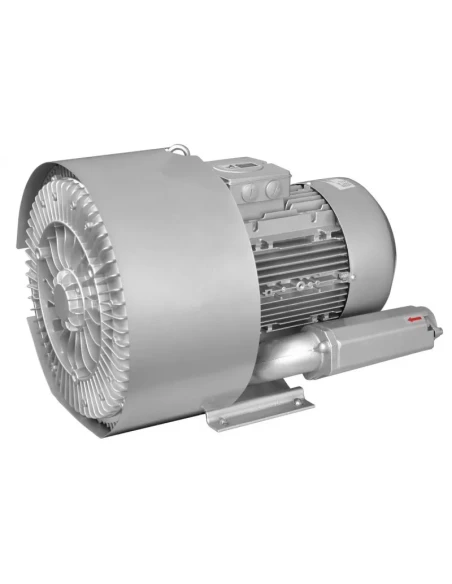

6. Vakuová pumpa (volitelné) a odsávací noha

Použití vakuové pumpy výrazně zvyšuje sílu upevnění obráběných dílů na stole stroje, díky čemuž se materiál nepohybuje.
4 nezávislé vakuové sekce.
Pneumaticky poháněná odsávací noha umístěná u vřetena umožňuje připojení jakéhokoli odsávání třísek při zachování čistoty obrábění, bezpečnosti a zároveň přesnosti práce.

Nabízíme obráběcí stroje s opravdovým CE EU DTR - certifikované nejlepšími v EU.

Volbou značky CORMAK volíte přesnost obrábění a dlouhou životnost, klid a bezpečí pro sebe nebo své zaměstnance.

Nepotřebujeme externí firmy, máme vlastní servis (záruční/pozáruční služby/školení/spuštění/prezentace strojů) v našem sídle CORMAK

Technické parametry

Pracovní plocha	1500x3000 mm
Osa Z	300 mm
Konstrukce	Rameno - litina / stůl - svařovaná ocel
Pohony	Servopohony Leadshine s výkonem 1500W
Stůl	T-drážkový / hybridní
Výkon vřetena	5,5 kW
Vřeteno	HQD chlazené vzduchem (volitelně olejová mlha)
Otáčky vřetena	od 6000 do 24000 ot/min
Napájení	400 V, stlačený vzduch min. 8 bar
Přesnost opakovaného polohování	0,01 mm
Lineární ložiska	trapézové kolejnice, vozíky Hiwin
Upevnění materiálu	vakuové, hybridní
Pumpa	vakuová 2x7,5 kW (volitelně)
Software	UCanCAM V13 v české verzi (volitelně)
Rozměry	2450 x 3800 x 2200 mm
Hmotnost	2050 kg

Stroj je vybaven funkcí zapamatování poslední dráhy G-kódu. V případě poruchy nebo přerušení napájení začíná pracovat od posledního bodu bez ztráty času a materiálu.

Vybavení

Vřeteno chlazené vzduchem, prémiová verze
Servopohony Leadshine s výkonem 1500W
Zvýšená brána v ose Z na 300 mm
Vakuový stůl - 4 nezávislé vakuové sekce + T-drážkový stůl pro ruční upevnění materiálu
Nástroje, sada kleštin, vyrovnávací nohy, odsávací noha a další příslušenství
Řízení NK-105 G3
Stroj vybaven funkcí zapamatování poslední dráhy G-kódu (V případě poruchy nebo přerušení napájení začíná pracovat od posledního bodu bez ztráty času a materiálu.

Software SimCNC (volitelně)

software v českém jazyce
rychlý průmyslový počítač uzavřený v těsné skříni
doživotní licence na SimCNC s možností aktualizace
díky softwaru podporovanému prostředím Windows 10 máme možnost navrhovat a psát programy během práce na jednom pracovišti
možnost instalace programu UCANCAM na stejném pracovišti a zpracování programů na tomto pracovišti, čímž klient šetří čas a rychlost provádění
vizualizace obrábění během práce
Stroj vybaven funkcí zapamatování poslední dráhy G-kódu (V případě poruchy nebo přerušení napájení začíná pracovat od posledního bodu bez ztráty času a materiálu.
vizualizace obrábění během práce
chybové hlášky informující o stavu
jednoduché uživatelsky přívětivé rozhraní ukazující základní parametry a umožňující rychlé provádění operací
rychlá makra pro provedení měření nástroje pomocí jednoho tlačítka

Nový ovladač CSMIO (volitelně)

velké možnosti rozšíření
český výrobce
řízení spolu se softwarem SimCNC umožňuje plynulé řízení rychlosti vřetena, což umožňuje lepší kontrolu procesu obrábění
možnost zapnutí vřetena ve 2 směrech
přidání MPG pro usnadnění nastavení (dodatečný nákup za 1512 Kč včetně DPH)

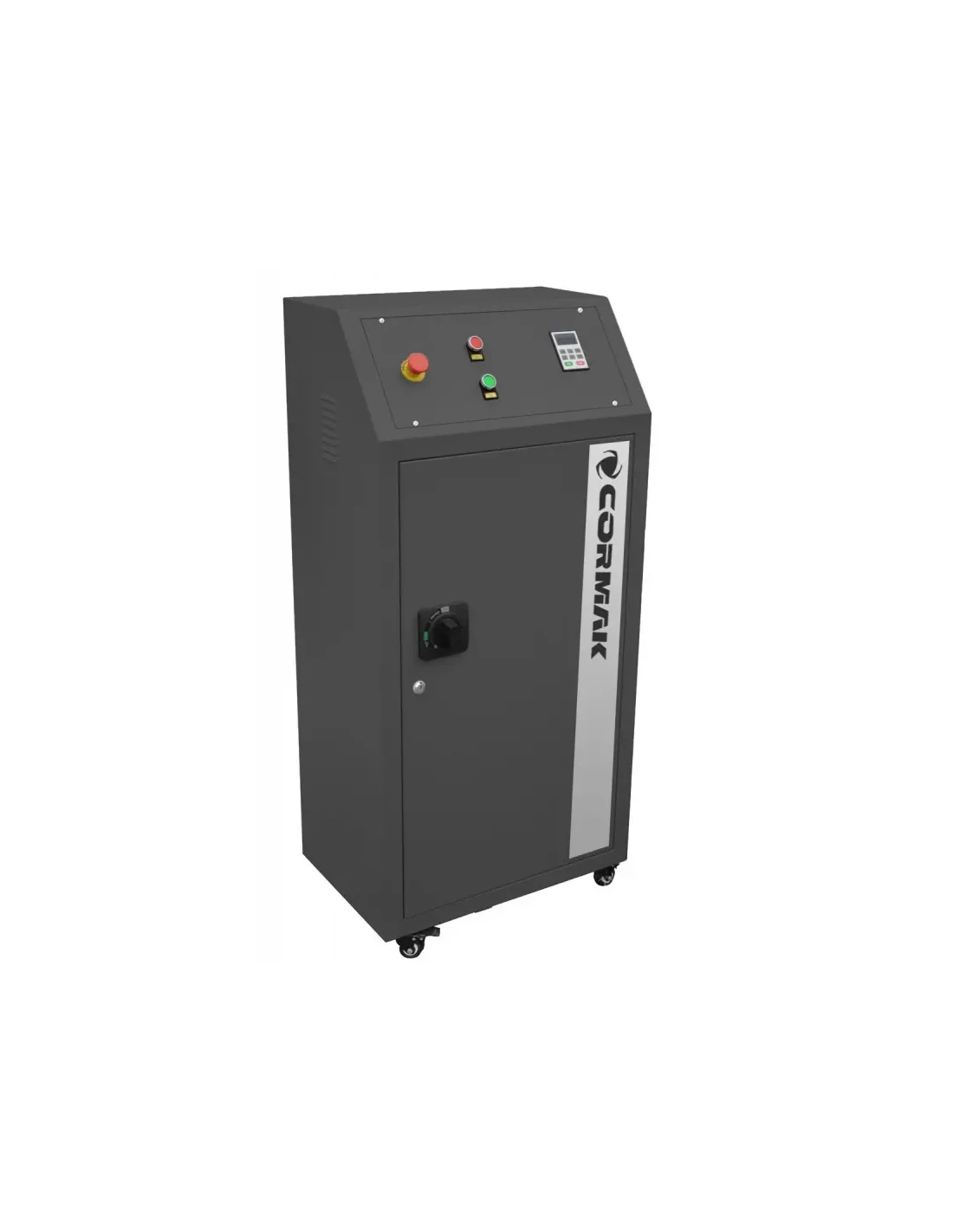

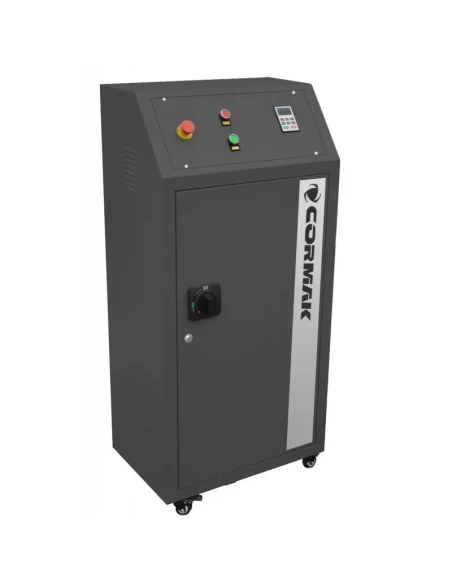

Řídicí skříň (volitelně)

skříň vyrobená a konfigurovaná kompletně v Česku
komponenty: WIELAND, EATON, Schneider, Delta, Relpol
integrovaný LCD monitor


VOLITELNÉ VYBAVENÍ:	CENA NETTO
Software UCanCAM V13 v české verzi	1 190,00 Kč
Software UCanCAM V13 PRO v české verzi	3 190,00 Kč
Spuštění a školení v sídle zákazníka	3 500,00 Kč
Vakuová pumpa 5.5 kW	4 900,00 Kč
Vakuová pumpa 7.5 kW	5 600,00 Kč
Bezpečnostní bariéry v souladu s CE (cena za 1 stranu)	600,00 Kč
Světelné závěsy - laserové v souladu s CE	6 300,00 Kč
Prodloužení záruky o 12 měsíců - náklady +15% k ceně netto zařízení
Prodloužení záruky o 24 měsíců - náklady +30% k ceně netto zařízení
Prodloužení záruky o 36 měsíců - náklady +45% k ceně netto zařízení
