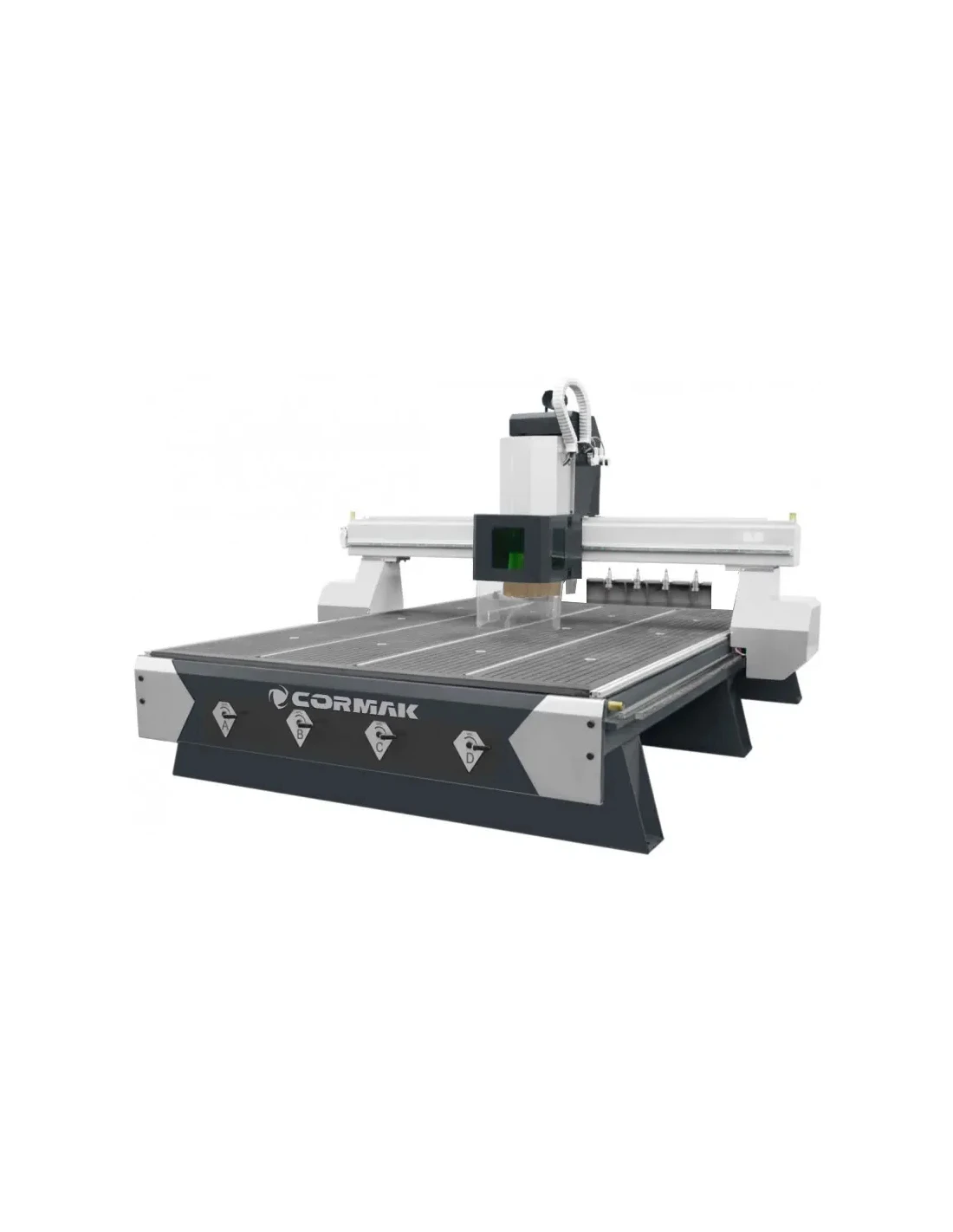

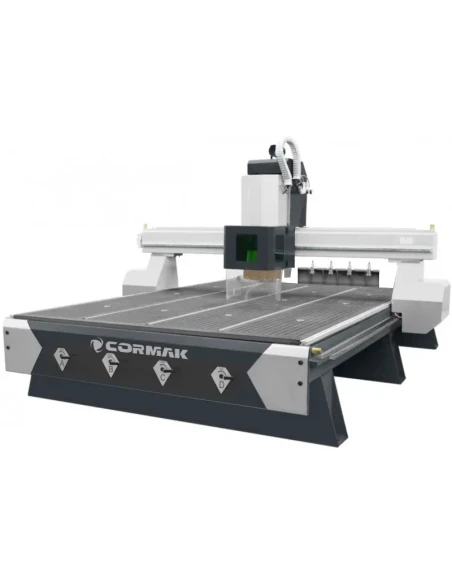

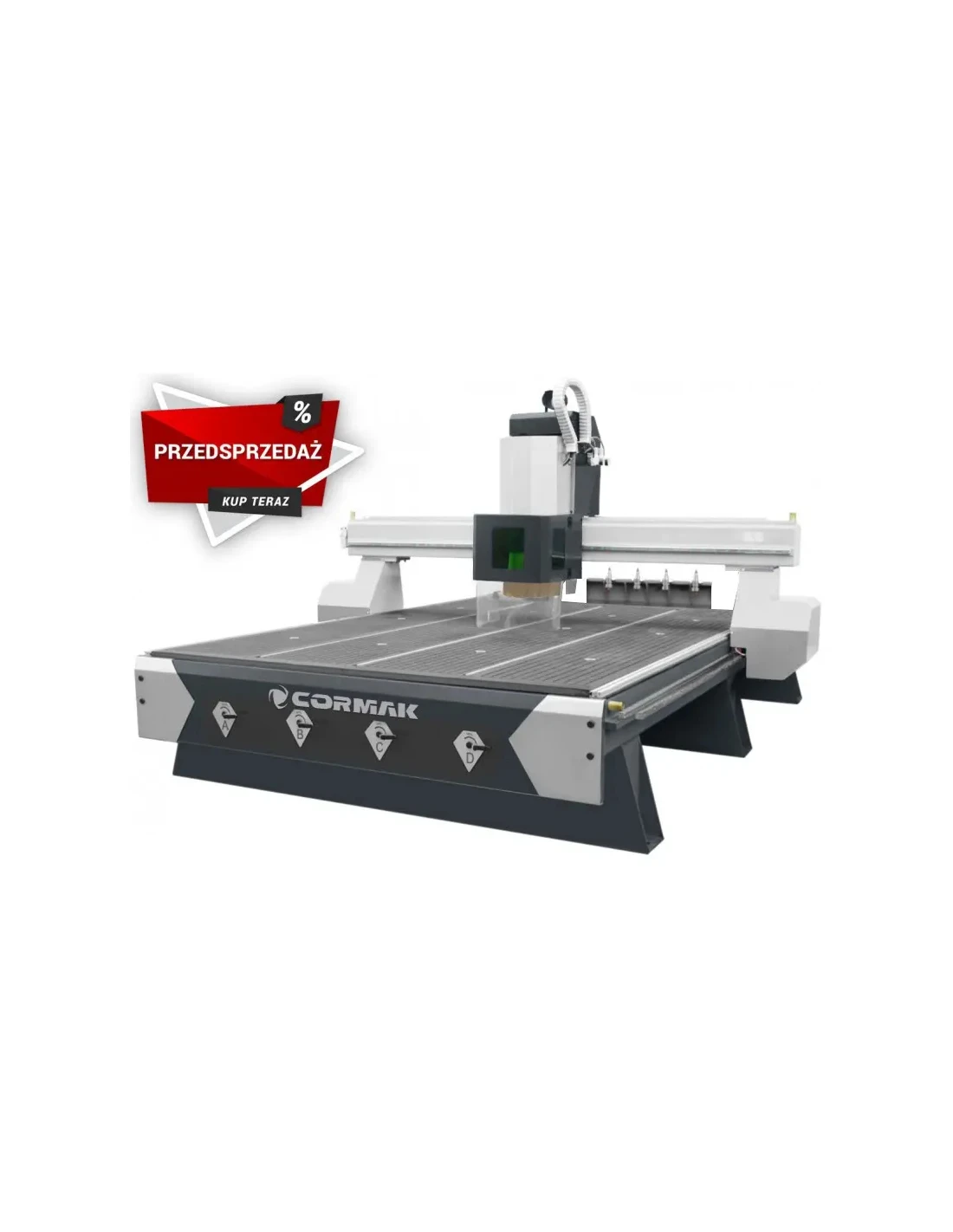

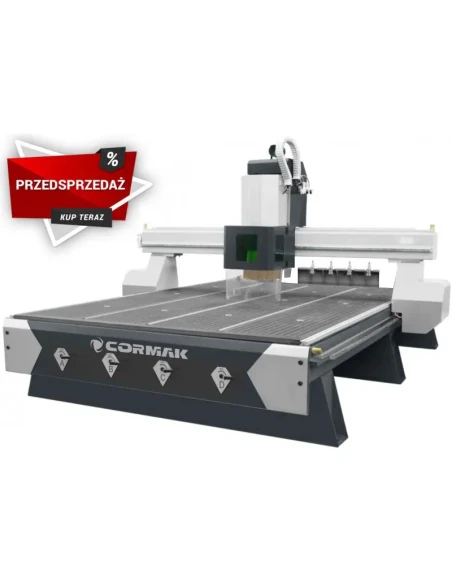

CNC frézka C1325 ATC (1300x2500) automatická výměna nástroje

1. Pracovní stůl

• Segmentovaný stůl se ČTYŘMI nezávislými vakuovými sekcemi, vyrobený z pevných a odolných HPL desek,

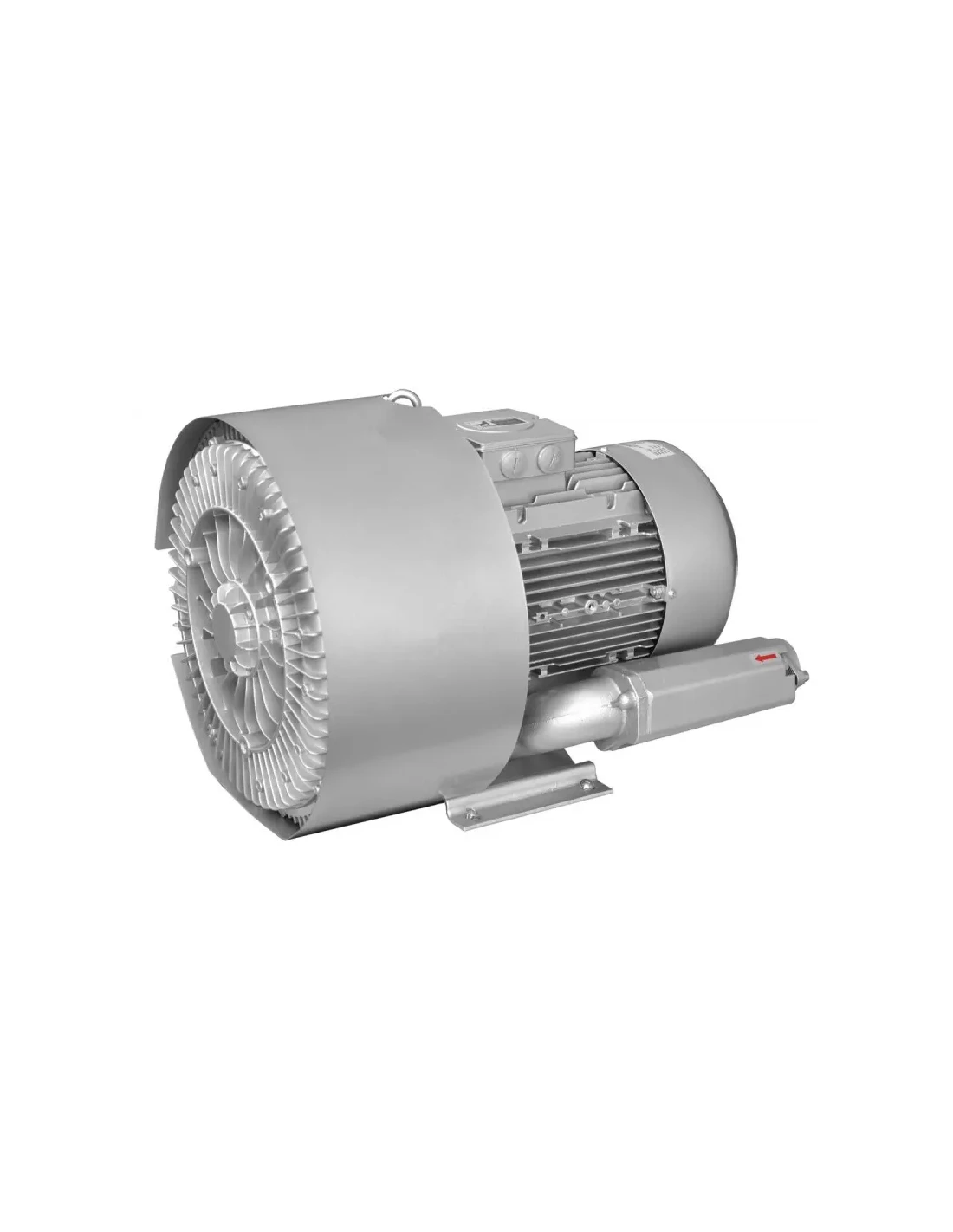

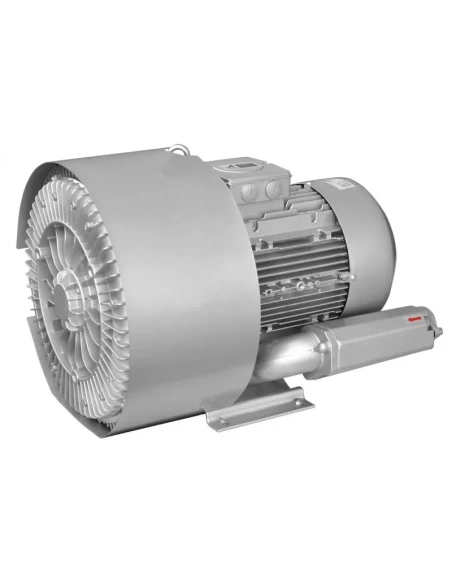

• Každá sekce má otvory, do kterých je pomocí systému trubek přiváděn podtlak z vakuové pumpy,
• Hlavní otvory ve vakuovém stole jsou opatřeny zátkami, které umožňují upevnění různých formátů materiálů,
• Povrch pracovního stolu je pokryt sítí kanálků, které umožňují rovnoměrné rozložení podtlaku po celé jeho ploše,
• Obsahuje drážky umožňující i ruční upevnění materiálu

2. Vřeteno HQD

• Bezkartáčové vřeteno renomovaného výrobce vysoké kvality s výkonem 9 kW, napájené frekvenčním měničem, s ochranou proti přetížení.
• Frézovací elektrovřeteno vybavené inovativním systémem chlazení VZDUCHEM.
• Přizpůsobeno pro automatickou výměnu nástrojů, což zkracuje čas zpracování díky eliminaci přerušení způsobeného ruční výměnou frézy.
• Automatizace umožňuje využití všech nástrojů v průběhu výroby bez nutnosti kalibrace a zastavení výrobního cyklu

3. Pohon

• Energeticky úsporné pohony vysoké třídy Servopohony Leadshine s výkonem 1500W a vysokým držením momentu (Dvojitý na ose Y)

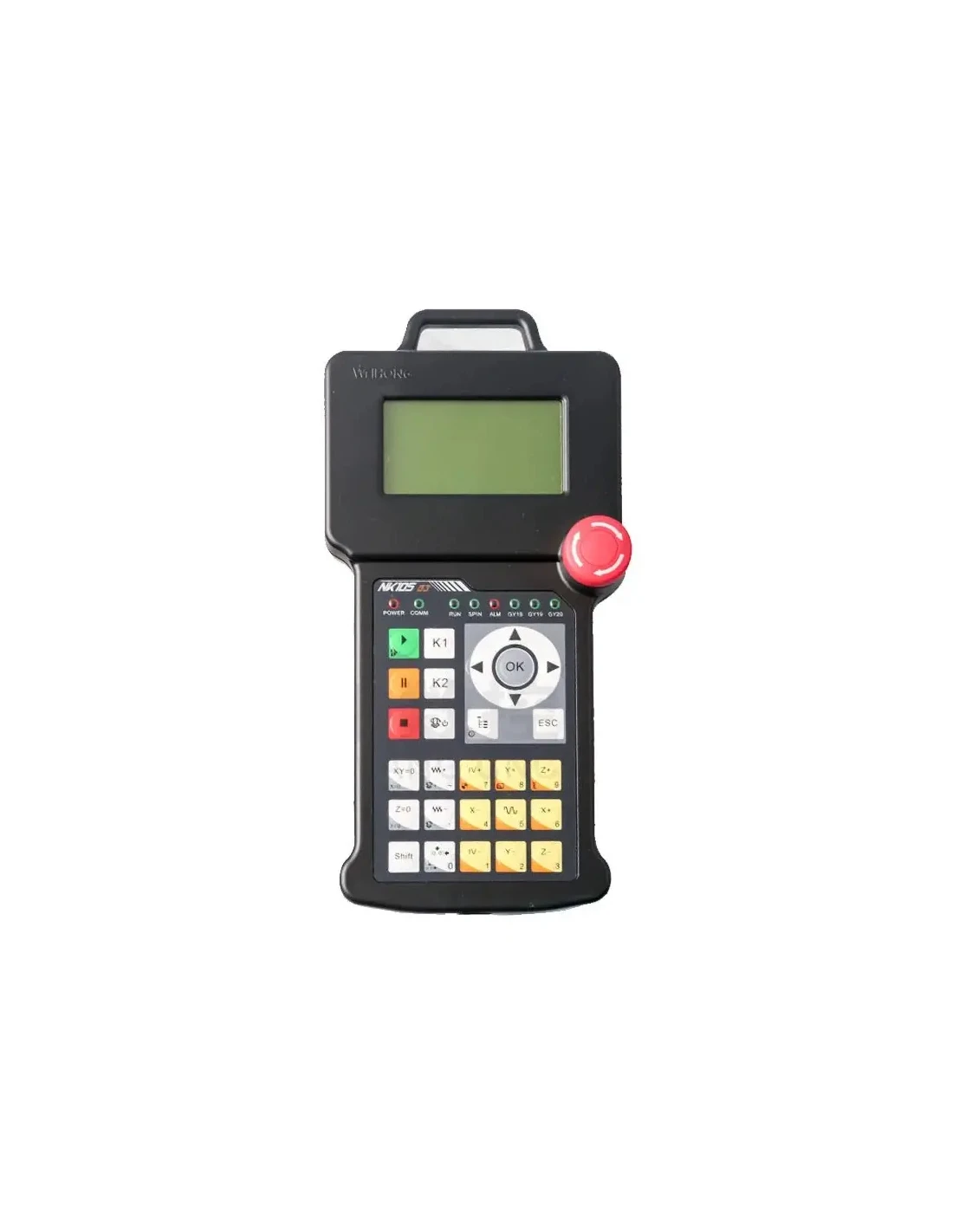

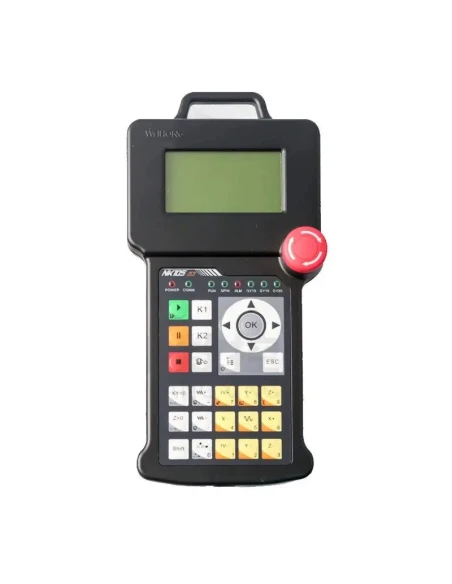

• řízené digitálním ovladačem NK-105 G3 zajišťují vynikající kvalitu zpracování při zachování vysokých pracovních rychlostí v jednotlivých směrech.
• Bezkartáčové servo motory pohánějící osy X, Y přenášejí pohon prostřednictvím vysoce kvalitních planetových převodů.
• Osa Z, kde je klíčová přesnost polohování, je poháněna zesíleným kuličkovým šroubem.
• Přesun portálu podél os X a Y probíhá prostřednictvím vodicích lišt HIWIN a šikmých ozubených kol, které zaručují dlouhodobý bezporuchový provoz, byly vyrobeny z vysoce kvalitní tvrzené a kalené oceli.
• Všechny osy jsou vybaveny profesionálními trapézovými kolejnicemi značky HIWIN, které jsou podrobeny kontrole shody a testovací postupy jsou prováděny v každé fázi montáže.
• Centrální bezúdržbový systém mazání nejdůležitějších pohyblivých částí: vozíků a kuličkového šroubu. To umožňuje úsporu času a ochranu nejdůležitějších pohyblivých komponentů.

4. Konstrukce

• Konstrukce posuvného portálu je vyrobena z litinového odlitku, který dosahuje ohromující tuhosti a velmi dobře tlumí vibrace vznikající při obrábění.
• Pevná konstrukce stolu, vyrobená z žebrované oceli, eliminuje vznik vibrací během výrobního procesu.

5. Sklad nástrojů pro 4 nástroje + senzor měření nástroje

• Stroj je vybaven 4-polohovým lineárním skladem nástrojů, sadou kuželů ISO30 a objímkami ER32
• V sadě držáky: ISO30 a objímky pro upevnění nástrojů o rozměrech:

  1/2" - 6 ks; 1/8" - 2 ks; 3-4mm - 2 ks; 5-6mm - 4 ks; 7-8mm - 2 ks; 9-10mm - 2 ks.

• Každá CNC frézka je vybavena přesným senzorem výšky nástroje osy Z, který eliminuje čas na úpravy měření po každé výměně nástroje.
