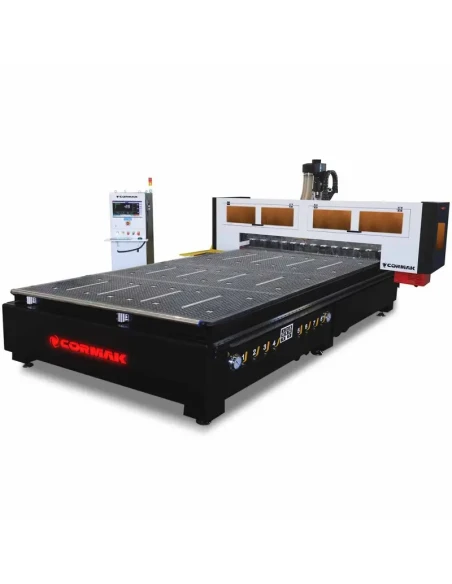

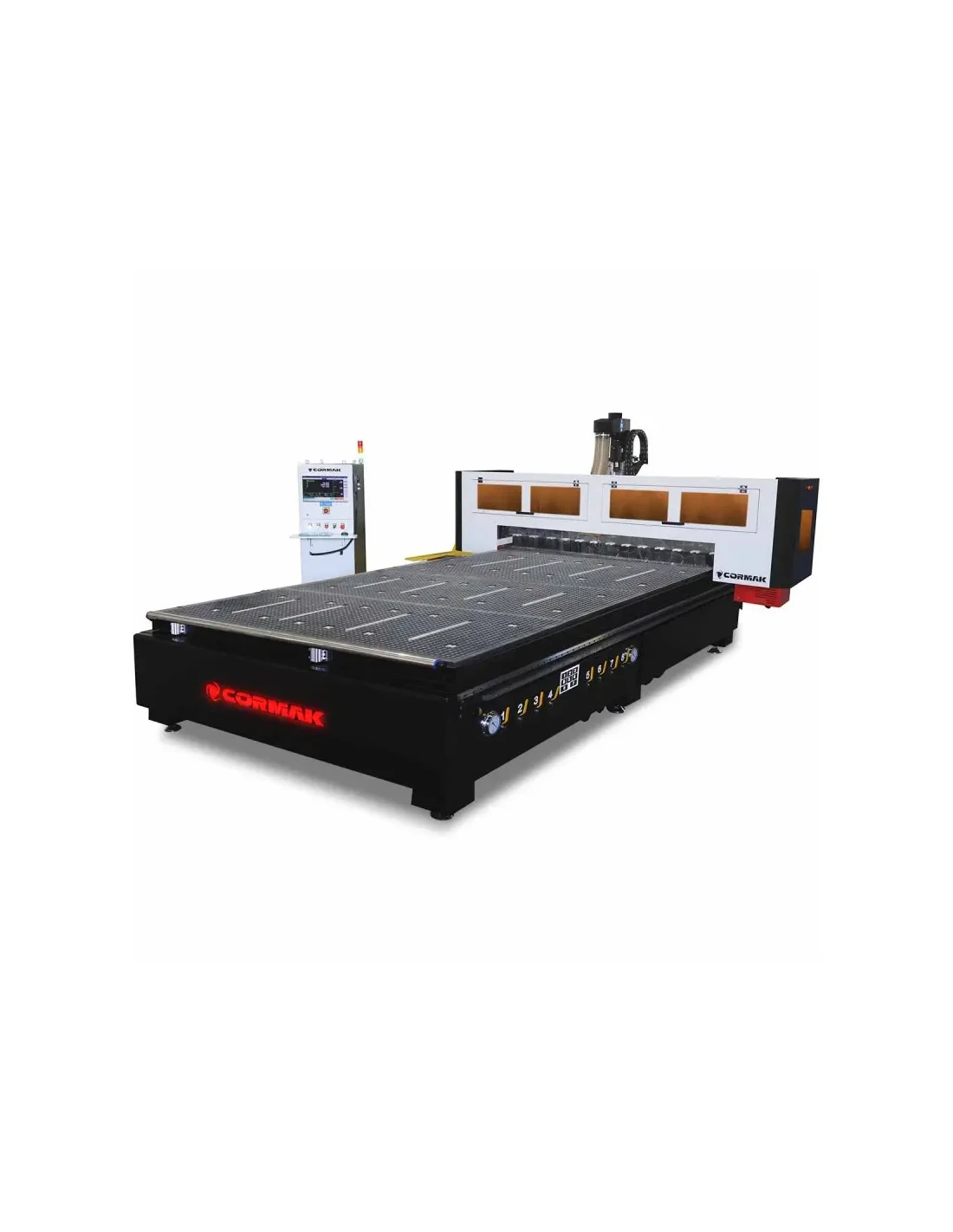

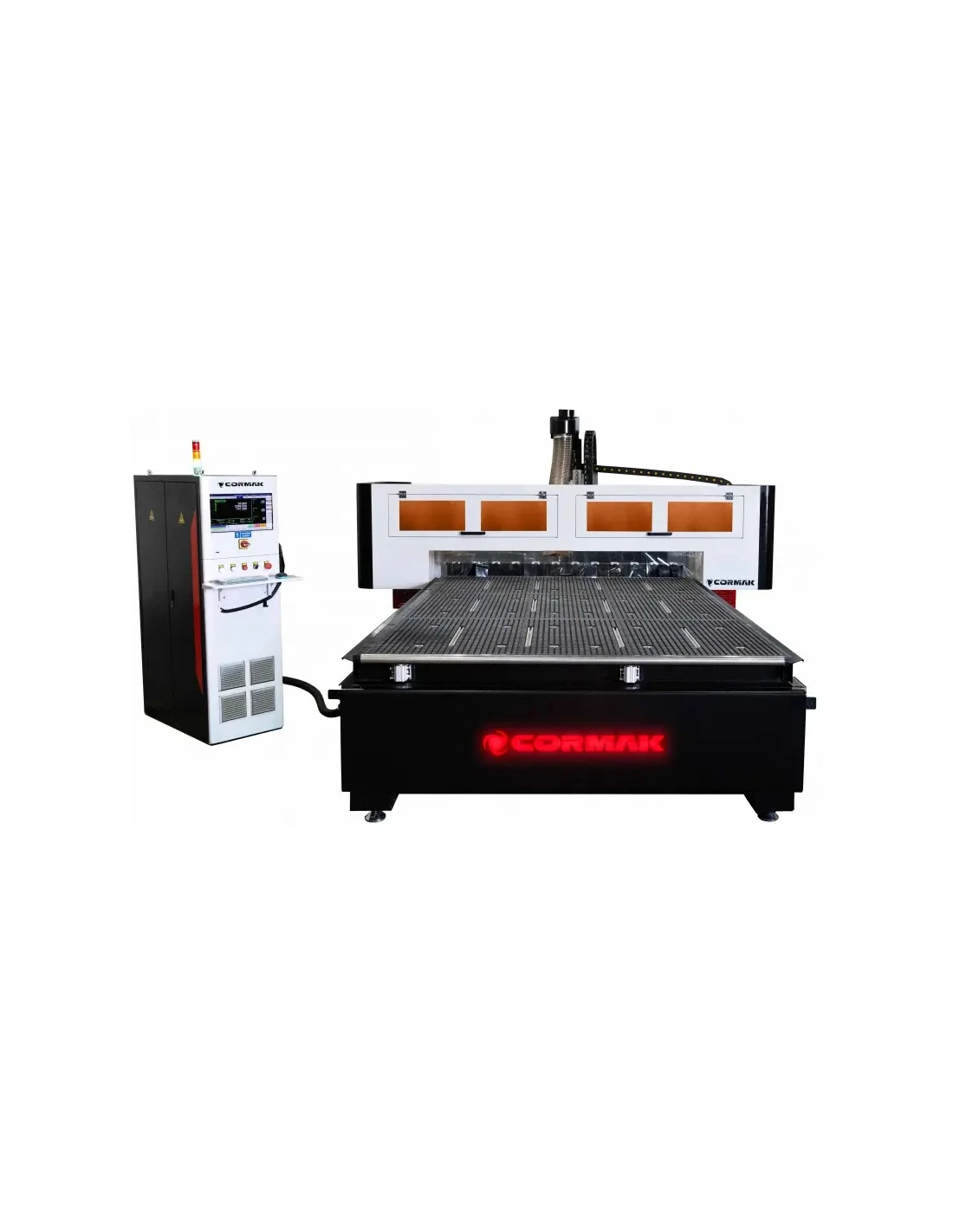

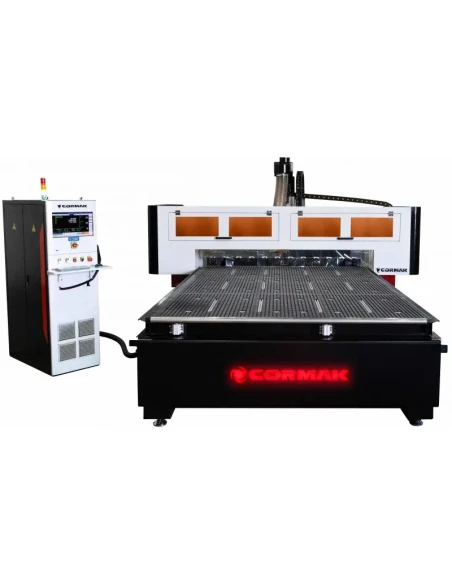

CNC frézka CORMAK IND 2131 (2100x3100)

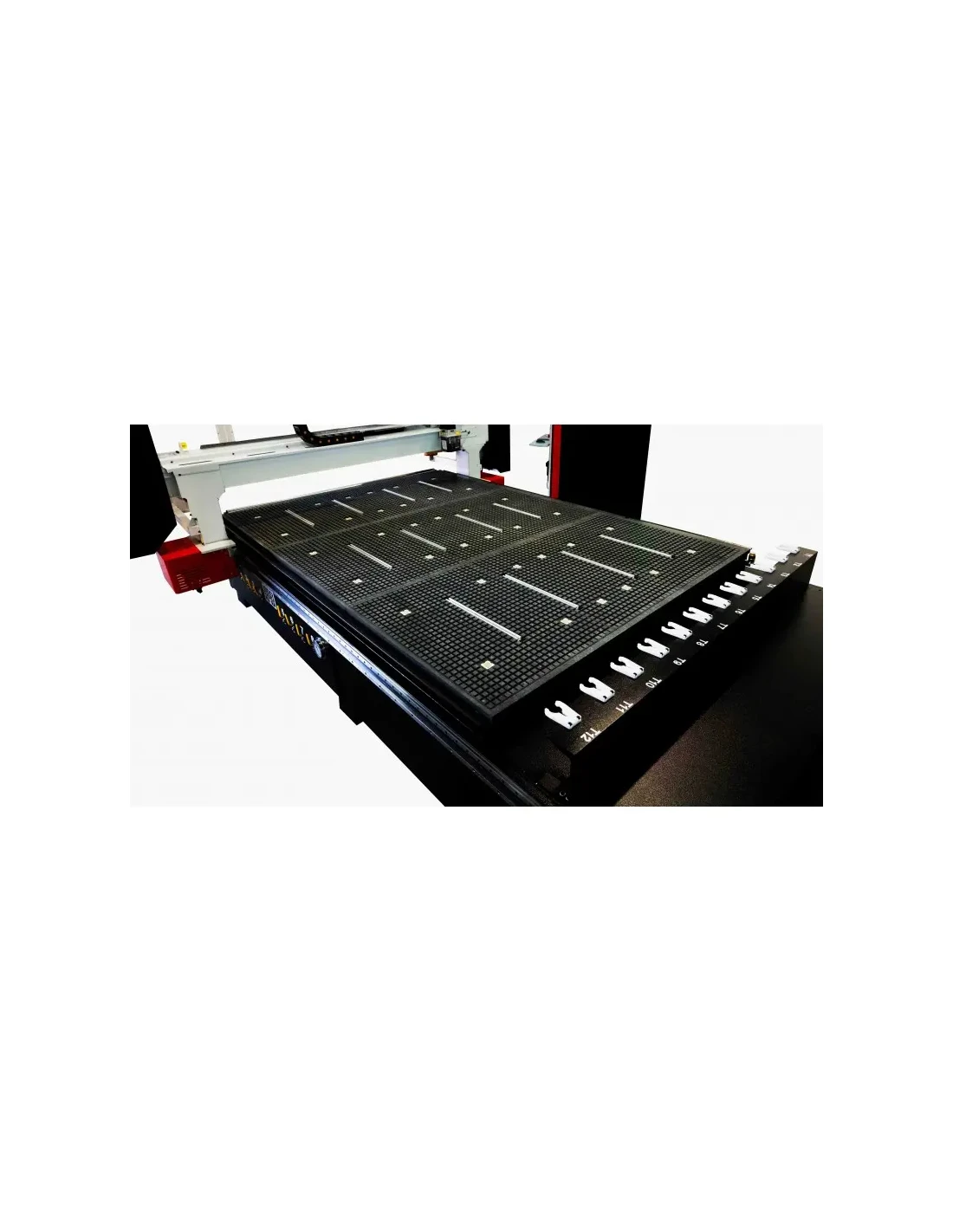

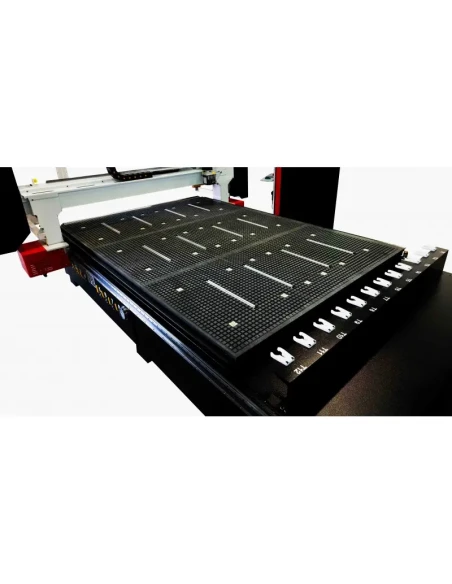

1. Pracovní stůl

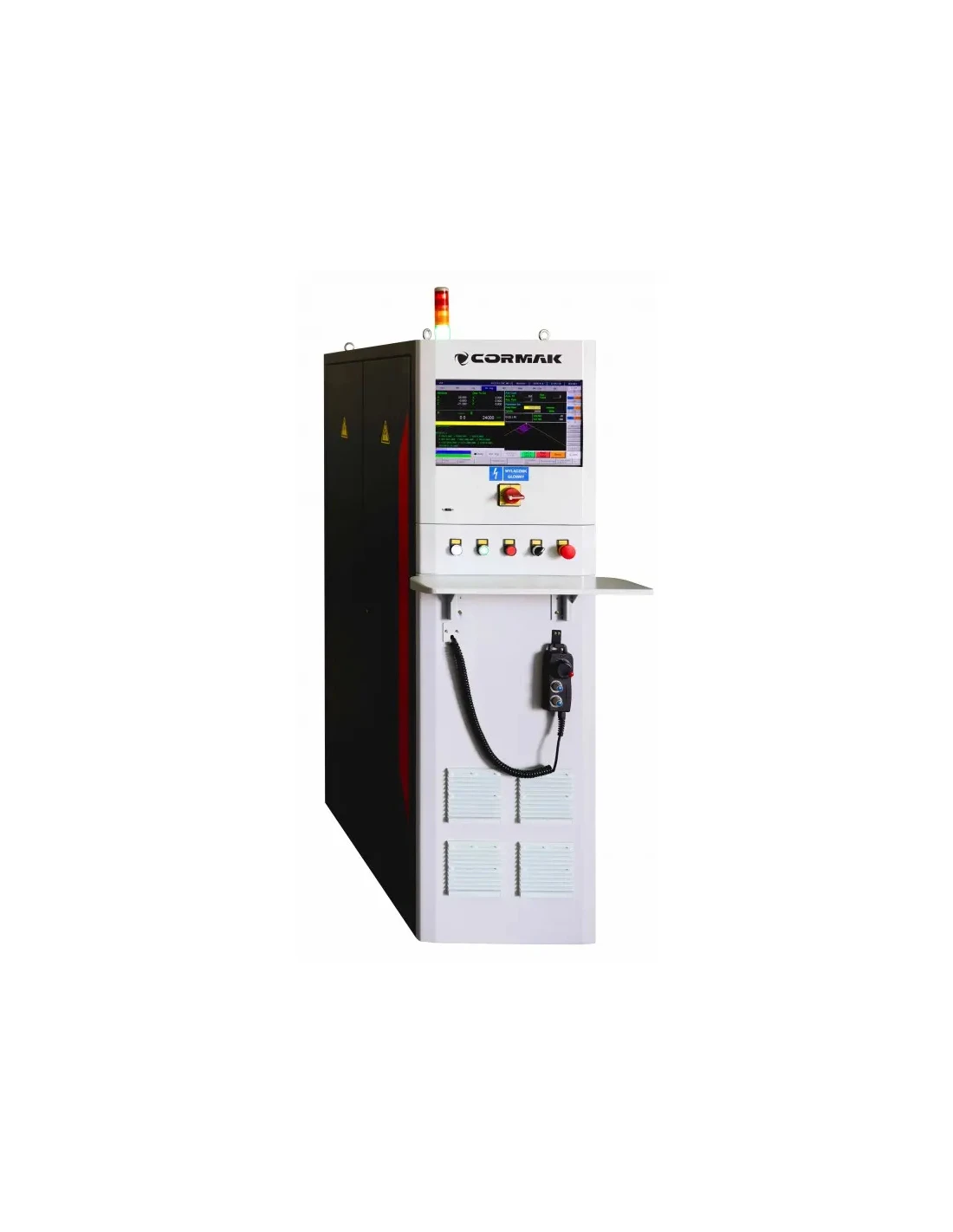

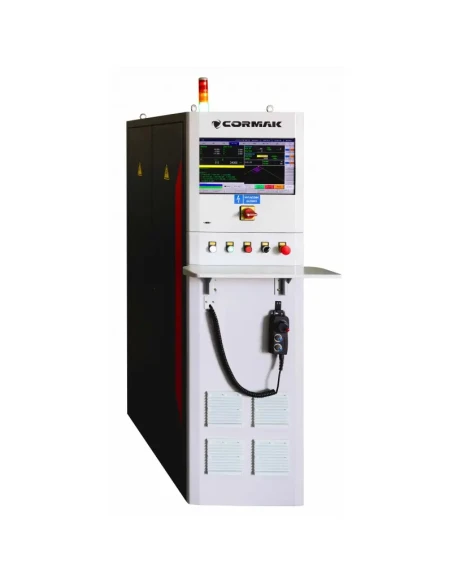

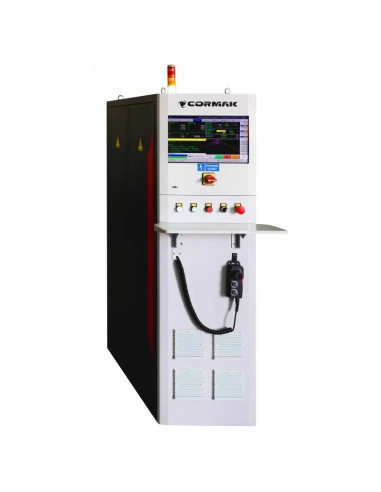

• Sekční stůl se šesti nezávislými vakuovými sekcemi, vyrobený z pevných a odolných HPL desek, řízený přímo z řídicí skříně,
• Každá sekce má otvory, do kterých je přes systém trubek přiváděn podtlak z vakuové pumpy,
• Hlavní otvory na vakuovém stole mají ucpávky, které umožňují upevnění různých formátů materiálů,
• Povrch pracovního stolu je pokryt sítí kanálků, která umožňuje rovnoměrné rozložení podtlaku po celé ploše,
• Má drážky umožňující také ruční upevnění materiálu,
• Stůl je vybaven dorazy ve dvou osách! Pneumatické polohovače, které umožňují umístit materiál vždy na stejné místo,
• Řada ploterů IND je vybavena zesíleným, průmyslovým masivním pracovním stolem.
• Pneumatické polohovače umožňující vždy stejné umístění materiálu

2. Vřeteno

• Bezkartáčové vřeteno renomovaného výrobce vysoké třídy s výkonem 9 kW, napájené měničem, s ochranou proti přetížení.
• Frézovací elektrovřeteno vybavené inovativním systémem chlazení VZDUCHEM.
• Přizpůsobeno pro automatickou výměnu nástrojů, což zkracuje dobu zpracování díky absenci přerušení spojených s ruční výměnou frézy.
• Automatizace umožňuje využití všech nástrojů v procesu výroby bez nutnosti kalibrace a přerušení výrobního cyklu

3. Pohon

• Energeticky úsporné pohony vysoké třídy AC servo YASKAWA řízené digitálním ovladačem, zajišťují vynikající kvalitu zpracování při vysokých pracovních rychlostech v jednotlivých směrech,
• Bezkartáčové AC servo motory pohánějící osy X, Y přenášejí pohon přes vysoce kvalitní planetové převodovky
• Osa Z, kde je klíčová přesnost polohování, je poháněna zesíleným kuličkovým šroubem.
• Pohyb portálu podél os X a Y probíhá prostřednictvím vodicích lišt HIWIN a šikmých ozubených kol, která zaručují dlouhou bezporuchovou životnost, jsou vyrobena z vysoce kvalitní kalené oceli
• Na všech osách jsou použity profesionální trapézové lišty značky HIWIN, které jsou podrobeny kontrole shody a testovací postupy jsou prováděny v každé fázi montáže.

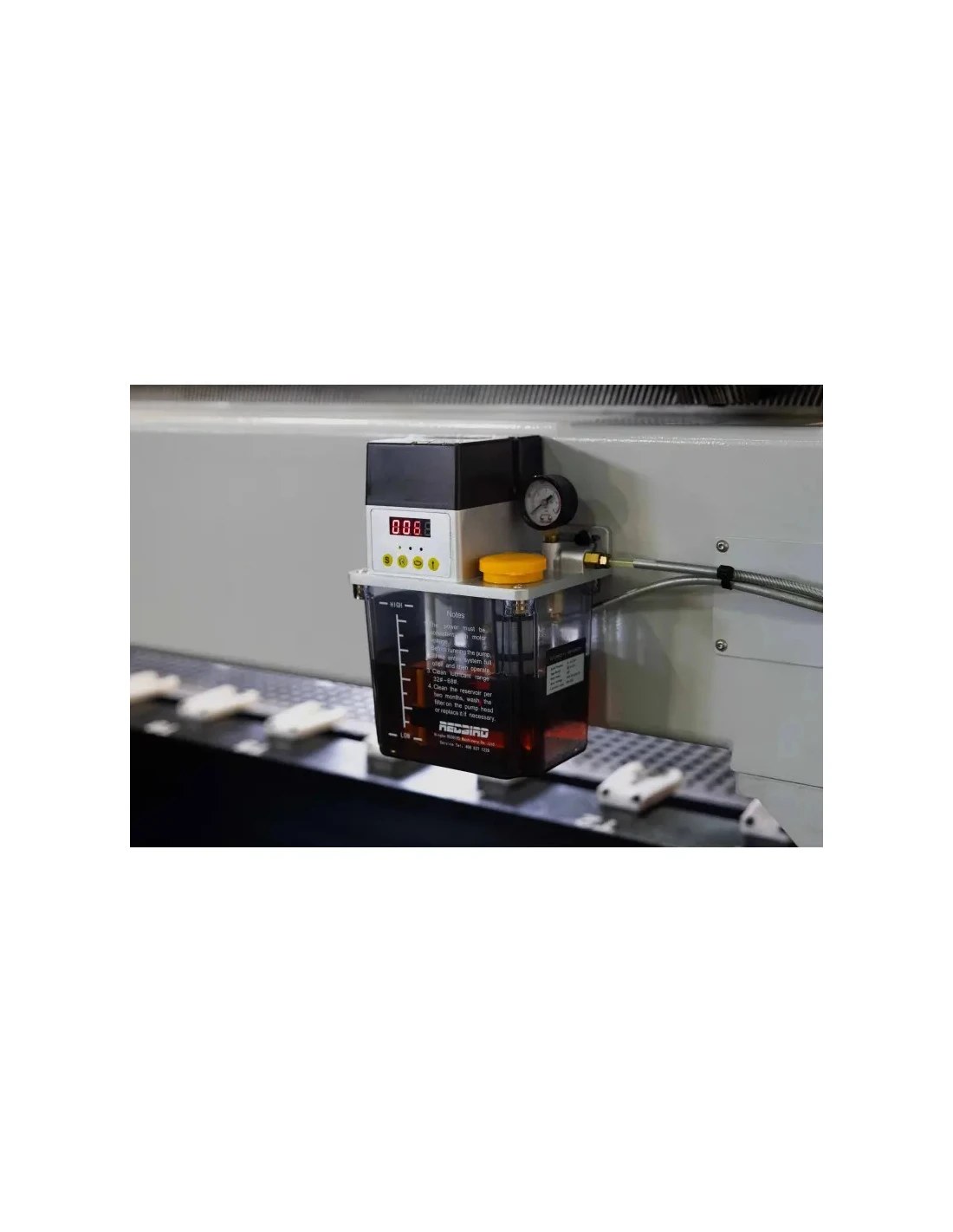

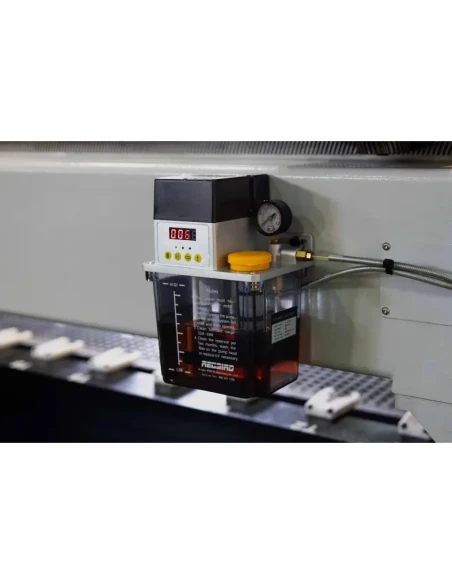

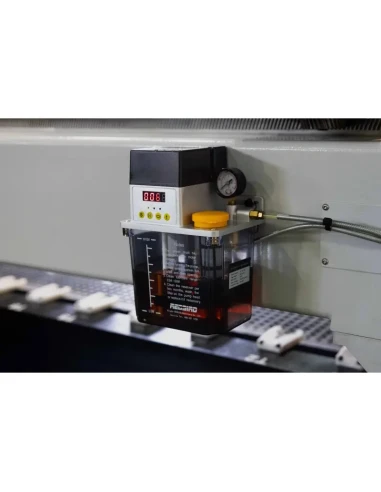

• Centrální bezúdržbový systém mazání nejdůležitějších pohyblivých částí: vozíků a kuličkového šroubu. To šetří čas a chrání nejdůležitější pohyblivé součásti.

4. Konstrukce

• Konstrukce posuvného portálu je vyrobena z litinového odlitku, který dosahuje úžasné tuhosti a velmi dobře pohlcuje vibrace vznikající při zpracování.
• Pevná konstrukce stolu, vyrobená z žebrované oceli, vylučuje vznik vibrací během výrobního procesu.

5. Sklad nástrojů a senzor měření nástroje

• Stroj je vybaven 12pozicovým lineárním skladem nástrojů, sadou kuželů ISO30 a pouzdry ER32
• Včetně držáků: ISO30 a pouzder pro upevnění nástrojů o rozměrech:

  1/2" - 6 ks; 1/8" - 2 ks; 3-4mm - 2 ks; 5-6mm - 4 ks; 7-8mm - 2 ks; 9-10mm - 2 ks

• Každá CNC frézka je vybavena přesným senzorem výšky nástroje osy Z, který eliminuje čas na úpravy měření po každé výměně nástroje.
