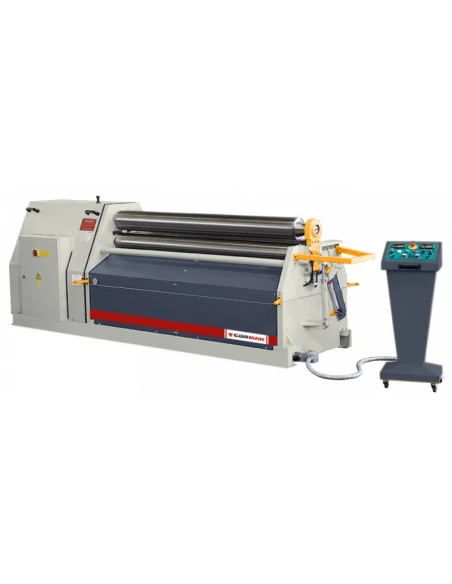

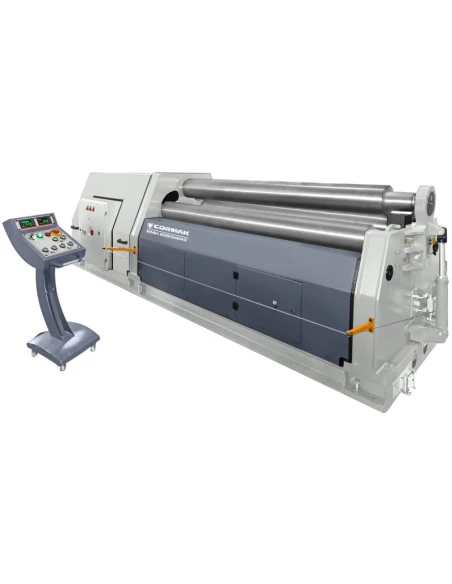

CORMAK RMH 2050x280 3válcová hydraulická válcovací stolice
Tříválcový hydraulický mlýn (3 válce) RMH 2050/280 je stroj se zvýšeným výkonem, zesílenou a tuhou konstrukcí a vysokou produktivitou. Používá se k výrobě válcových a kuželových forem z nejtlustších plechů. Stroj na válcování svitků je určen k ohýbání plechů o tloušťce až 18 mm a šířce až 2050 mm Hydraulické tříválcové válcovací stroje řady RMH jsou ideální pro průmyslové závody v sériové a velkosériové výrobě.
Popis stroje:
Tříválcový hydraulický válcovací stroj řady RMH má symetricky uspořádané válce v pyramidálním uspořádání. Díky tomu je možné jak předohýbání, tak kuželové ohýbání. Většina točivého momentu je generována hydraulickým pohonem všech tří válců prostřednictvím vysoce výkonné planetové převodovky. Tím je zajištěn přímý přenos výkonu na válce a maximální výkon beze ztrát.
Hydraulická tříválcová frézka má pyramidové uspořádání. Pomocí bočních válců se mění poloměr ohybu a horní válec je zodpovědný za posuv plechu doleva a doprava.
Hlavní výhody:
- Zpevněná, tuhá, svařovaná konstrukce z oceli ST-52 zajišťuje stabilitu a vysokou kvalitu výroby při dlouhodobém provozu.
- Indukčně kalené válce z uhlíkové oceli s vysokým koeficientem tahu.
- Indukčně kalené válce z uhlíkové oceli s vysokým koeficientem tahu.
- U válců o průměru 210-240 mm je horní válec poháněn elektromotorem napojeným na převodovku, která zajišťuje vysoký točivý moment. Boční válce jsou poháněny spojením horního válce s ozubenými koly.

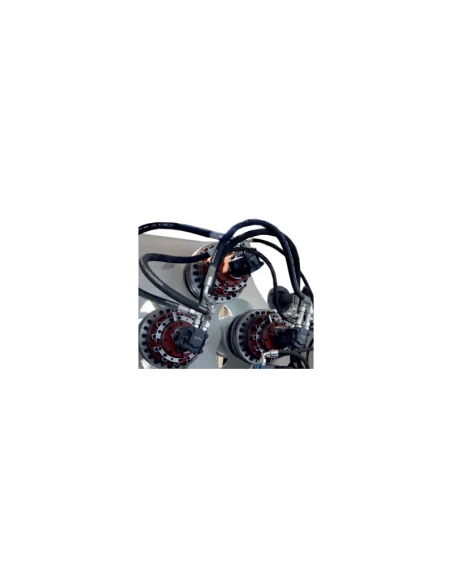

- U válcovacích tratí s průměrem válců 280-550 mm jsou tři válce poháněny třemi nezávislými hydromotory. To zajišťuje vysokou produktivitu a snadné ohýbání nejtlustších plechů.
- Dva boční válce se pohybují vždy nezávisle na sobě obloukovým pohybem pomocí hydraulických pístů, což umožňuje tváření nejmenších průměrů plechů a také zajišťuje dokonalý tvar válce.
- Vytahování hotového plechu se provádí zvedáním horního válce pomocí hydraulického systému.
- Centrální mazací systém zajišťuje automatickou dodávku maziva do pohyblivých částí stroje podle nastaveného harmonogramu.
- Stroj poskytuje možnost ohýbání kuželových forem.

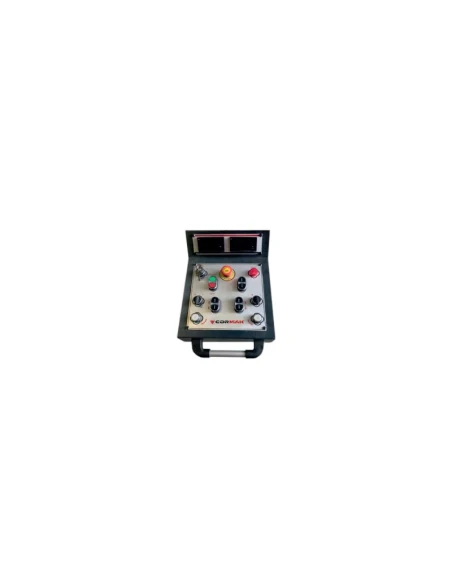

- Digitální ukazatel polohy bočních válců - zobrazuje aktuální polohu bočních válců. Krajní polohy bočních válců lze omezit z ovládacího panelu tak, aby se nezvedaly více než do předem stanovené polohy, čímž se eliminuje chyba obsluhy.
- Dvoustupňové nastavení otáček pro regulaci výkonu a točivého momentu (pouze od modelu RMH2050/280 a vyšší).
- Pro optimální kvalitu a opakovatelnost ohýbání je použit hydraulický systém vyvažování válců.

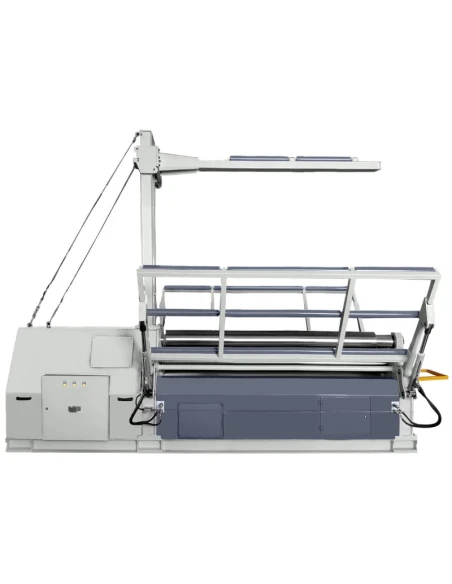

- Volitelně lze válcovací stroj vybavit středovými a bočními podpěrami pro velké plechy a průměry.
- Stroj splňuje požadavky směrnice o bezpečnosti CE / prohlášení o shodě.

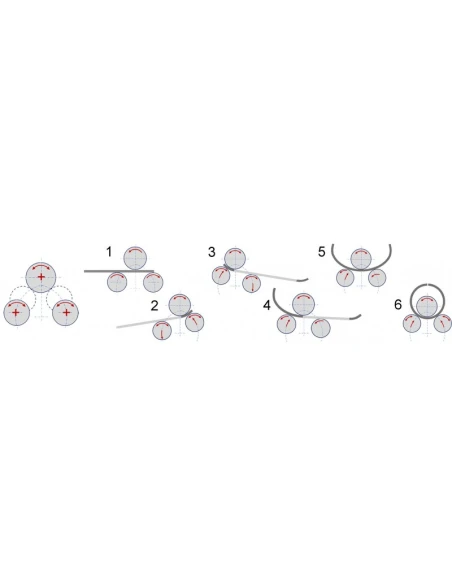

Schéma zpracování:
Poznámka: Standardní hodnoty zařízení jsou založeny na kovech s mezí kluzu za studena 260 N/mm2
Volitelné vybavení:
- VÝKON HLAVNÍHO MOTORU
- 7,5 kW
- RYCHLOST OHÝBÁNÍ
- 5 m/min.

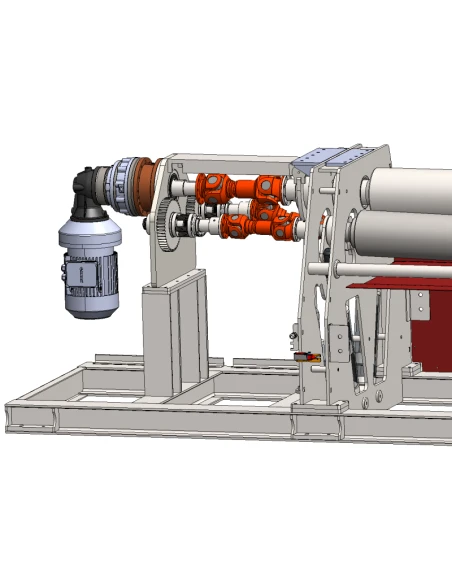

- Vzor pohonu u válečkových fréz 210-240 mm

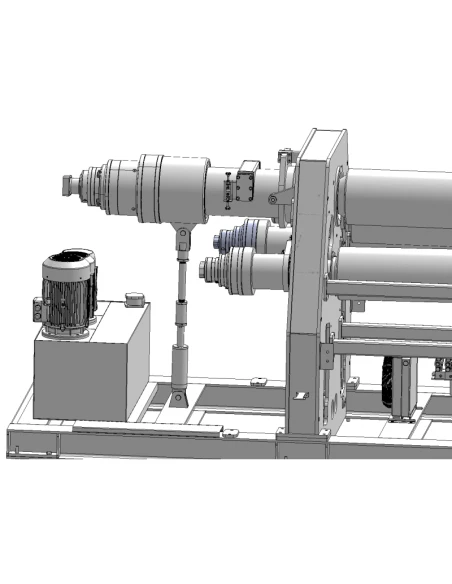

- Schemat napędu na walcarkach o średnicy walca 280-550 mm
- DÉLKA VÁLCŮ
- 2050 mm
- Průměr centrálního válce
- Ø 280 mm
- PRŮMĚR BOČNÍCH VÁLCŮ
- Ø 260 mm
- MAXIMÁLNÍ TLOUŠŤKA PLECHU / MINIMÁLNÍ PRŮMĚR OHYBU
- 12 mm / Ø 420 mm
16 mm / Ø 420 mm
16 mm / Ø 1400 mm
18 mm / Ø 1400 mm - ROZMĚRY (D x Š x V)
- 4150 x 1450 x 1650 mm
- Hmotnost (NETTO)
- 7 700 kg
