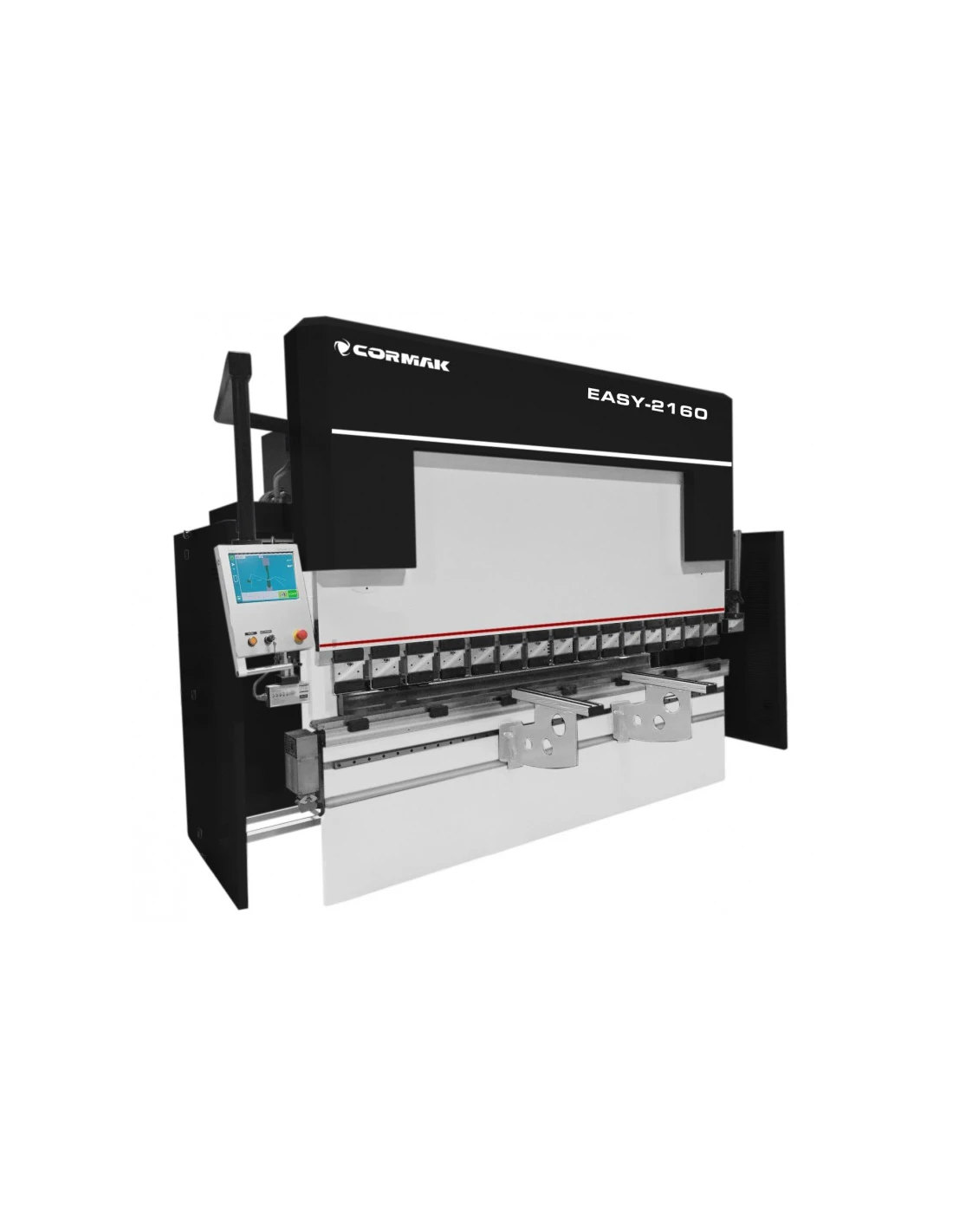

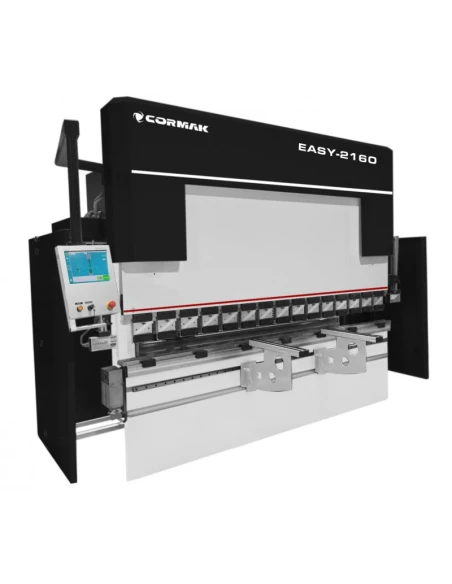

Ohraňovací lis CORMAK EASY 2160

Proč lisovací brzda CORMAK?

• Evropsky vyráběná lisovací brzda, vyrobená v souladu se všemi směrnicemi pro strojní zařízení.
• Dodáváno s prohlášením o shodě - CE.
• Při výrobě byly použity podsestavy od světoznámých výrobců, jako jsou čerpadla Bosch Rexroth, elektroinstalace Schneider Electric, servořízení motorů, řízení Cybelec nebo Delem
• Těžká a stabilní konstrukce rámu pro přesný provoz

Sériově dodávaný systém laserové ochrany

• Ochrana rukou obsluhy laseru: FIESSLER
• Systém funguje pouze při rychlém rozjezdu výložníku.
• Systém není určen k použití při rychlém rozjezdu výložníku.
• Umožňuje nejnižší body přepínání nad materiálem z nájezdové rychlosti na pracovní rychlost.
• Nevyžaduje žádné speciální sekvence sešlápnutí pedálu.
• Umožňuje rychlou výměnu nástroje (automatické nastavení polohy vysílače s přijímačem při změně typu délky nástroje)
• Není nutné zastavovat v režimu boxu
• Nedochází k prodloužení doby cyklu při ohýbání v režimu boxu ve srovnání s jinými bezpečnostními funkcemi
• Umožňuje ohýbání materiálu s nerovným povrchem (např.: vlnitý, nerovný, znečištěný plech) změnou rychlosti na pomalou v kterémkoli bodě vysokorychlostního pohybu

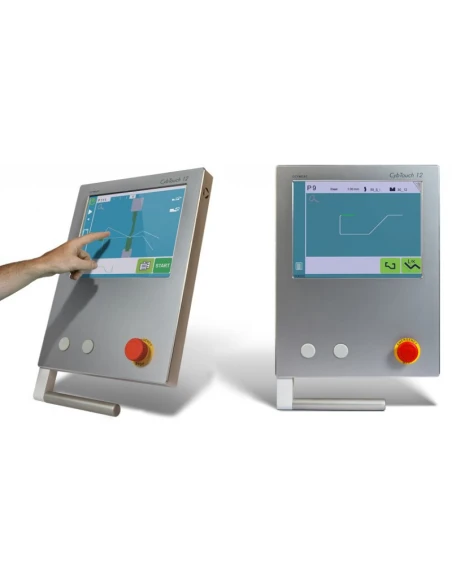

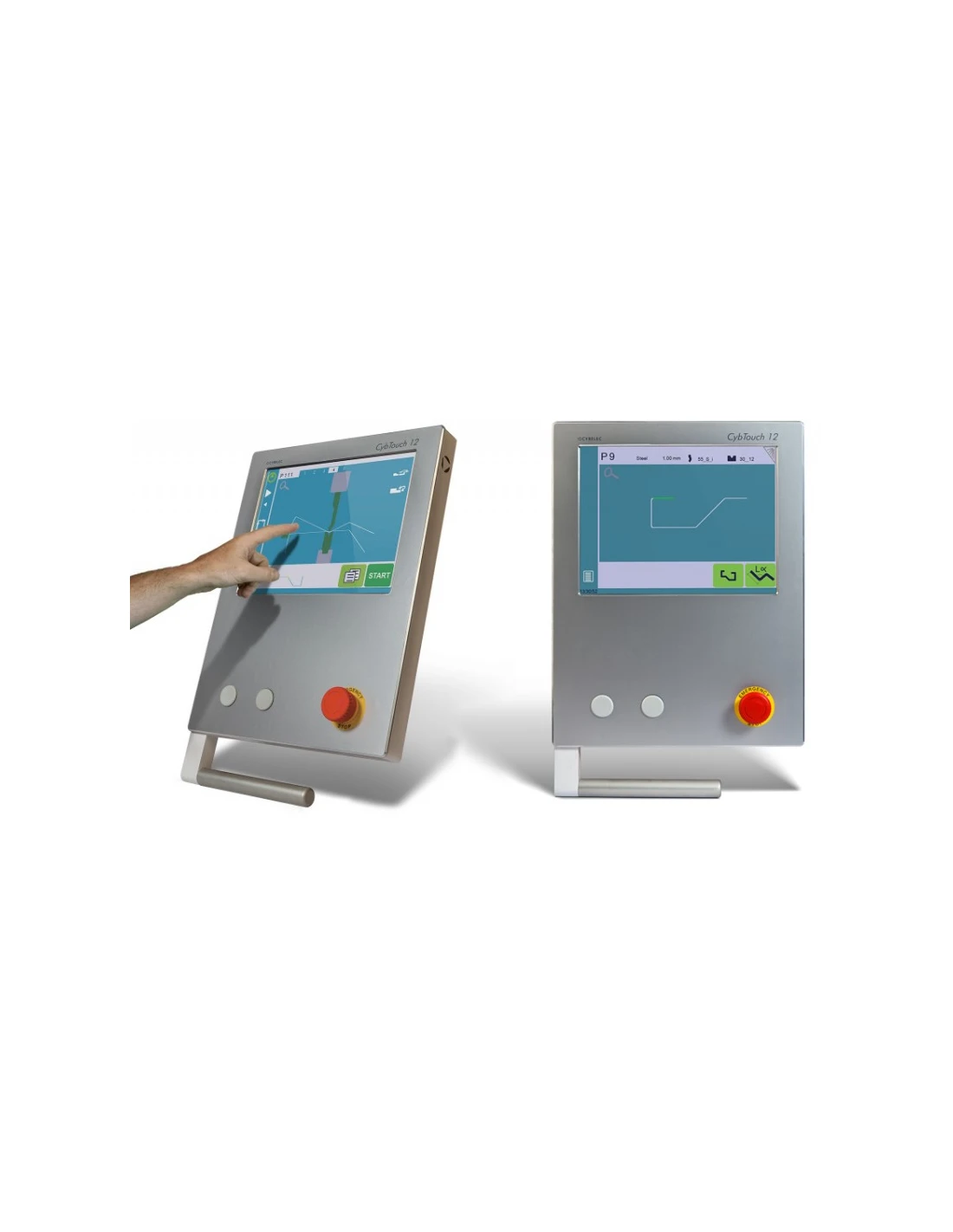

JEDNODUCHÉ POUŽÍVÁNÍ (INTUITIVNÍ) ovládání CYBTOUCH 12PS ve standardní výbavě

• Velký dotykový displej s živými barvami a vysokým kontrastem
• Funkce TouchProfile pro kreslení rukou
• Jednoduché záložkování, snadno čitelný displej
• Intuitivní, snadno čitelný displej
• Intuitivní a uživatelsky přívětivé uživatelské rozhraní
• Kompletní programování pro efektivní sériovou výrobu s více sklady
• Snadné jednotlivé ohýbání díky funkci EasyBend
• Online nápověda a vyskakovací upozornění
• Pohodlná aktualizace softwaru a zálohování dat pomocí počítače nebo notebooku
• USB port pro paměťové karty
• Velký výběr dostupných jazyků
• Řízení ve 3 osách (Y1-Y2-X)
• Vytváření 2D grafiky TouchProfile s ručním řazením
• Výpočet přídavku na ohyb
• Výpočet upínací síly pro kompenzaci stolu
• Výpočet přítlačné síly pro kompenzaci stolu
• Modulování nástrojů pro každý díl nebo ohyb
• Výpočet hloubky děrování
• Korekce úhlu a zpětného rázu
• Dodáváno s offline softwarem PC-ModEva

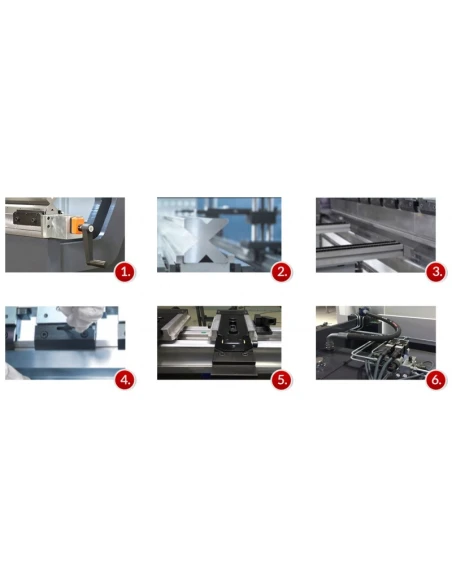

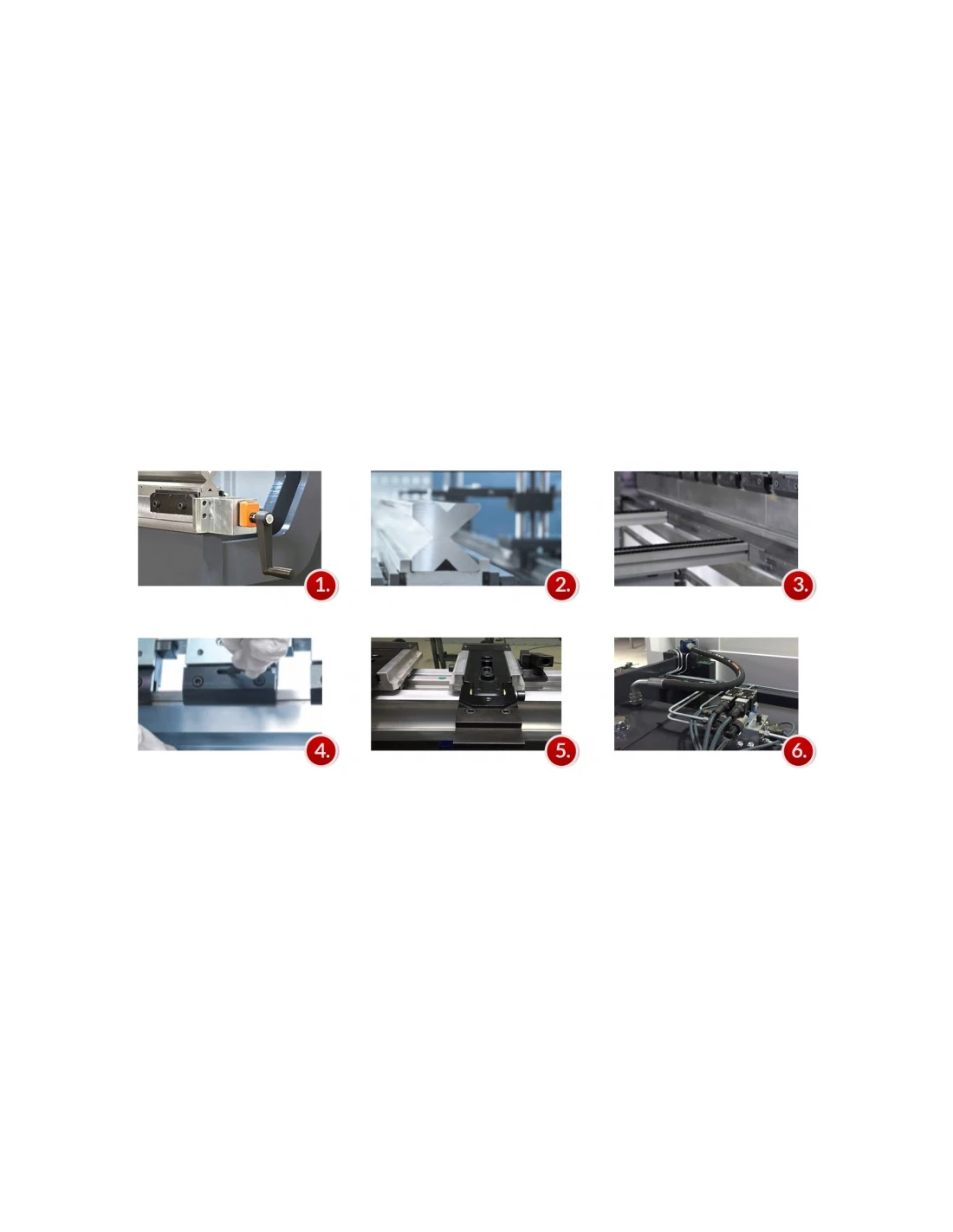

1. Ruční kompenzace vychýlení šipky v pracovním stole
2. Evropský upínací systém umožňuje upínání standardních i specializovaných nástrojů

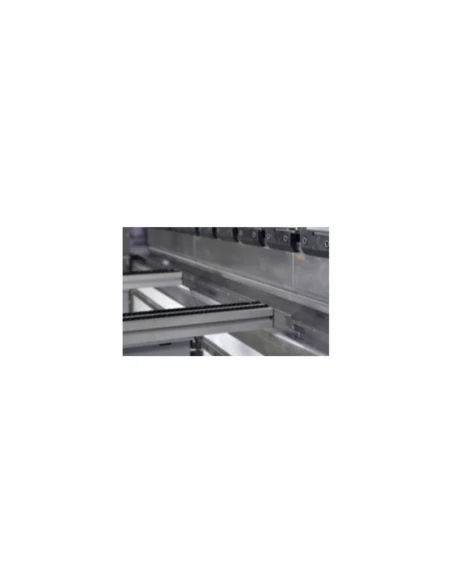

3. Brusky na suportu
4. Vyjímatelné nástroje.

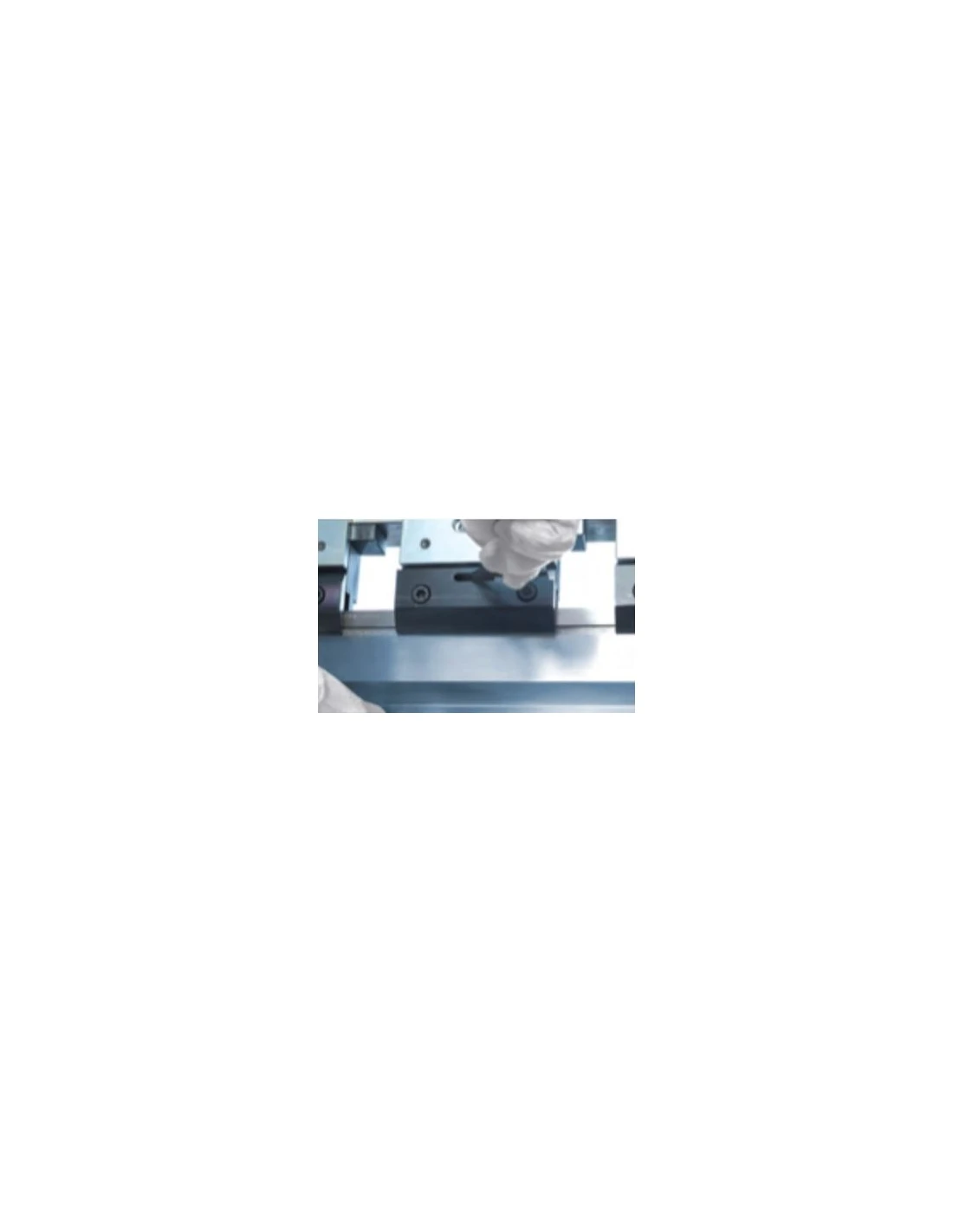

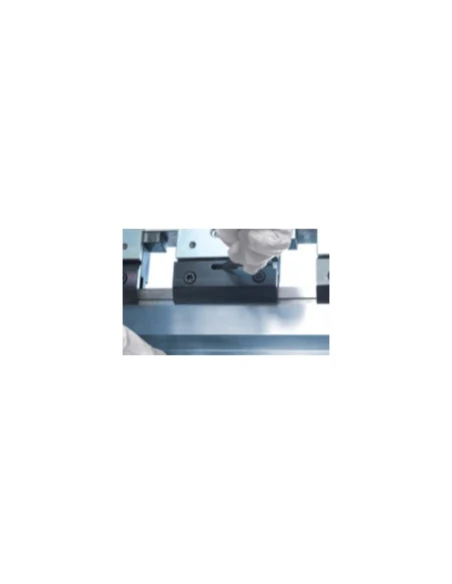

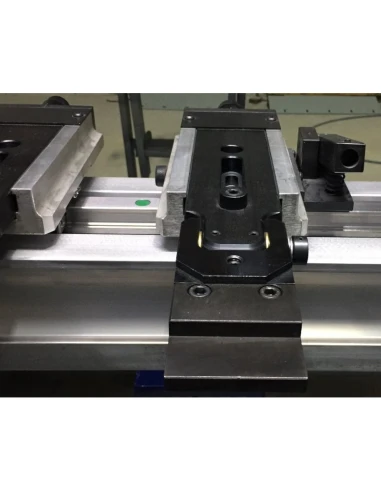

5. Systém rychlého upevnění nástrojů Amada

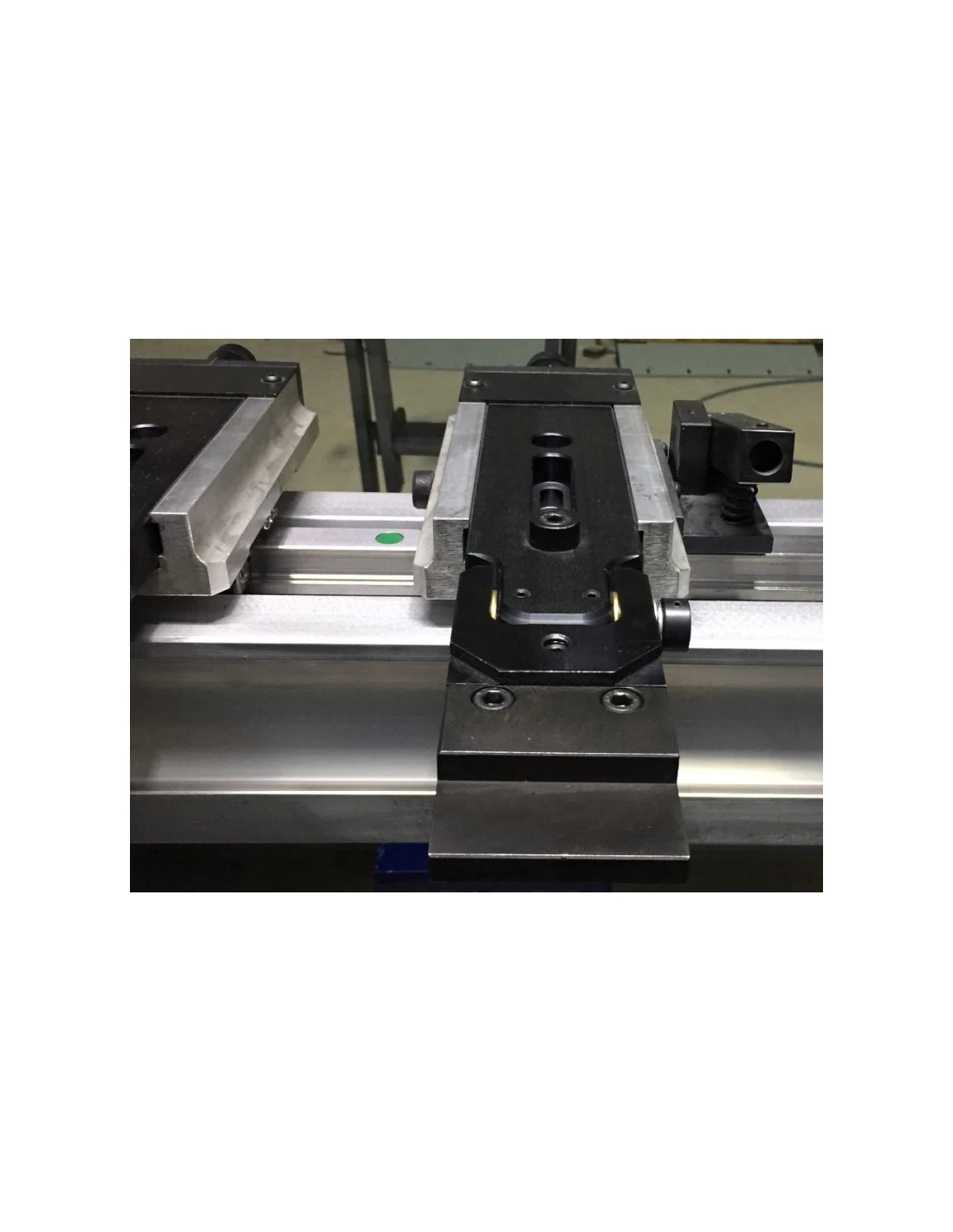

6. Vyjímatelné držáky nástrojů na vodítkách

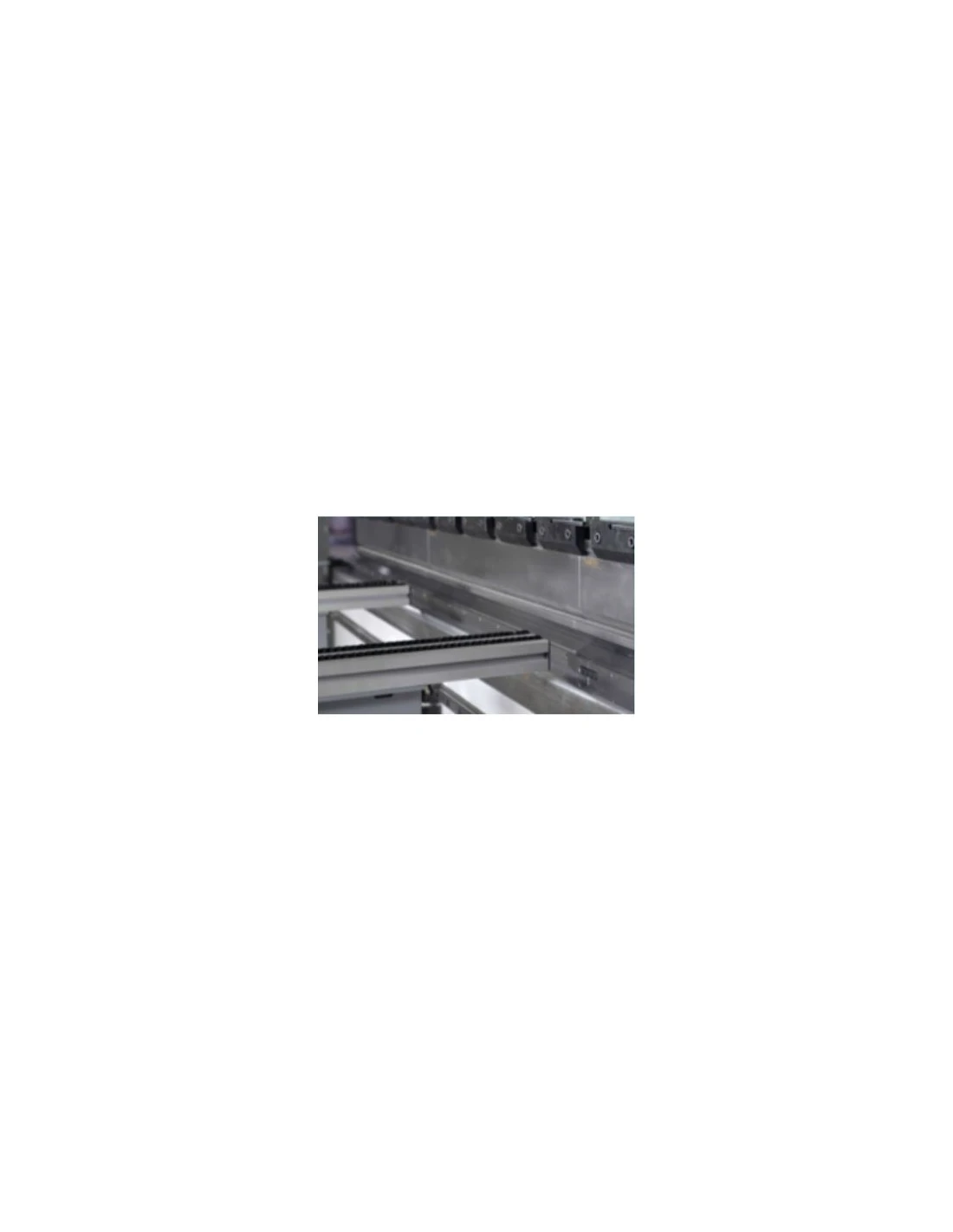

7. Nástavce na lineárních vedeních

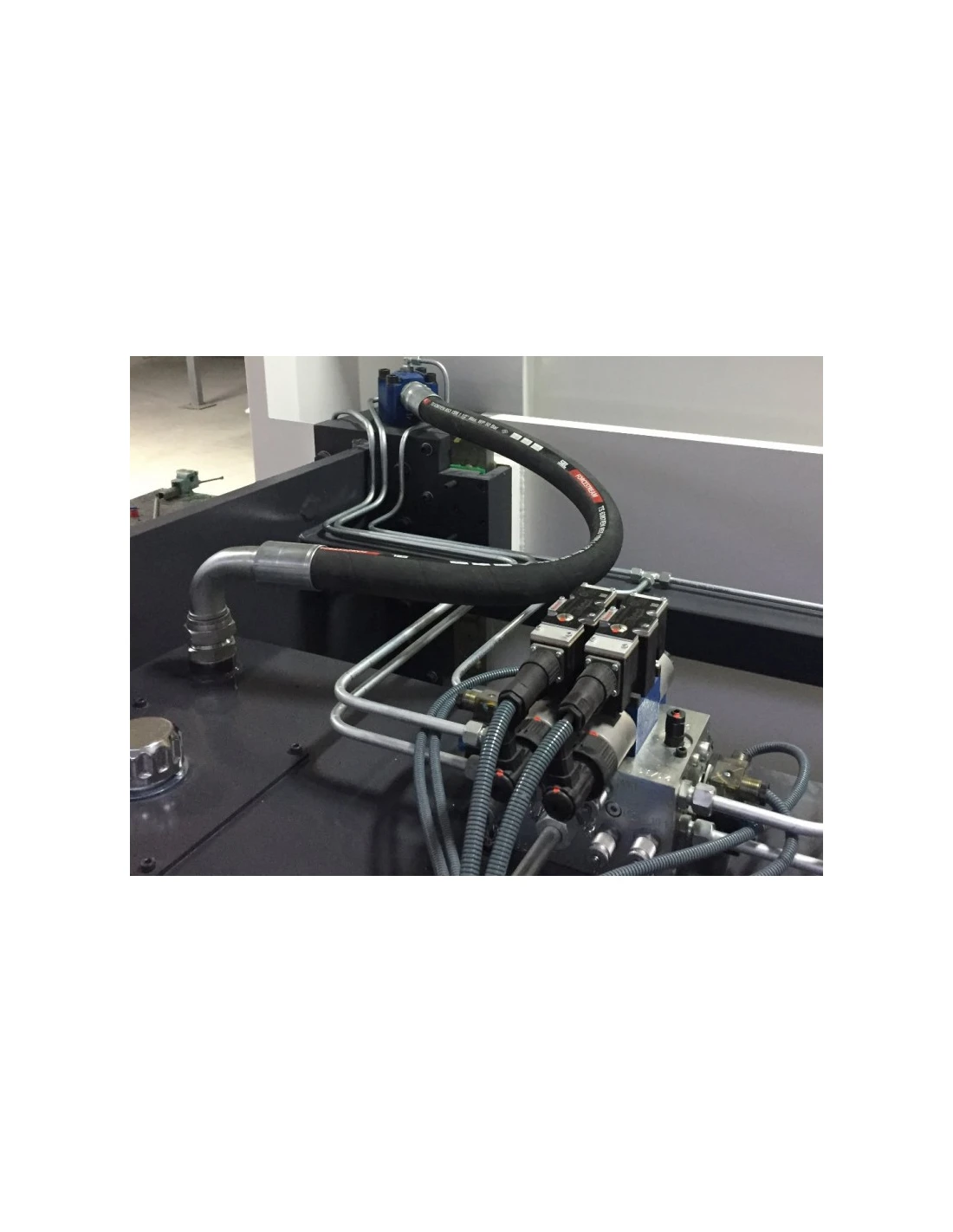

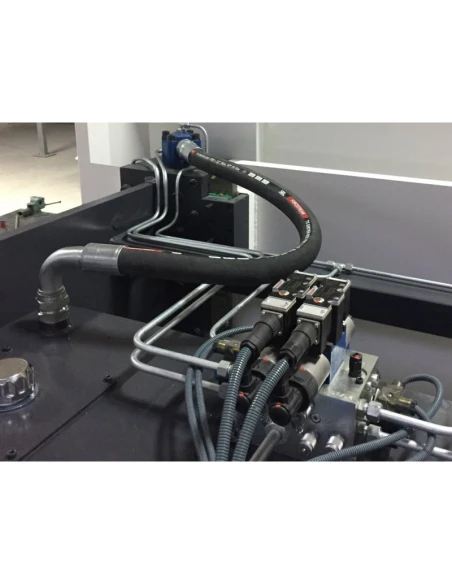

8. Integrovaný hydraulický systém (Bosch Rexroth Germany) pro rychlou změnu směru a rychlosti práce
9. Integrovaný hydraulický systém (Bosch Rexroth Germany) pro rychlou změnu směru a rychlosti práce.

Standardní výbava:

• Řídicí jednotka CYBTOUCH 12PS (12'') 2D TouchProfile pro tvorbu grafiky s ručním řazením
  Čelní bezpečnostní laserový systém Fiesler AKAS (manuální)
• Ovládané osy Y1-Y2-X
• Nastavení vzdálenosti zadního nárazníku (osa X) - (motor se snímačem) z CNC systému
• Nastavení nárazníku (osy Y1-Y2) - (2 hydraulické válce ovládané ventily Rexroth) ze systému CNC
• Systém rychlého upínání nástrojů typu Promecam od společnosti Amada
• Měřicí váhy - OPKON
• Bezpečnostní spínač na nožním spínači
• Bezpečnostní spínač na nožním spínači
• Dvě přední podpěry
• Elektrika-Siemens, MW, FISSLER, Mitsubishi Electric, ELK, OMEGA
• Hydraulika (elektromagnetické ventily)-Rexroth

Volitelné vybavení:

• Cybelec CYBTOUCH 15PS (15'')
• CNC DELEM DA-58 T / CNC DELEM DA-66T / CNC DELEM DA-69T
• Automatický systém kompenzace CNC stolu
• Osa R
• Servo zadního nárazníku X, R
• Servo zadního nárazníku
• Servo zadního nárazníku X, R, Z1, Z2
• Chladič oleje
• Ohřívač oleje
• Příprava pro tandem
• Ovládací panel v opačné poloze

Del řídicích systémů (DA-66T / DA-69T)

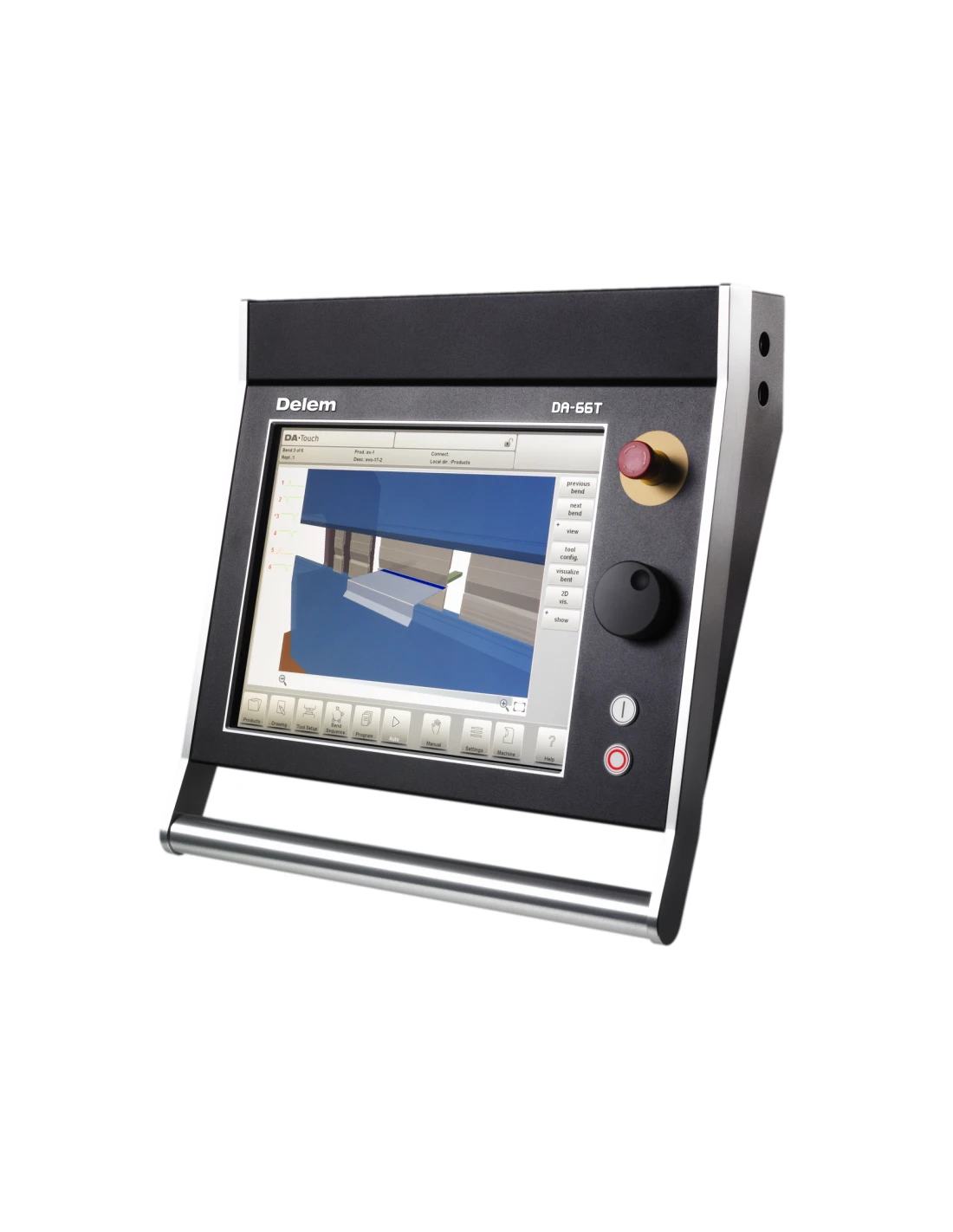

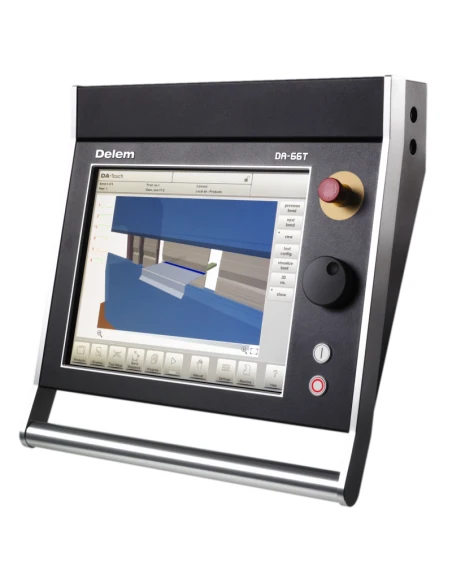

Delem DA-66T

• Programovatelný 2D grafický dotykový displej
• 17palcový barevný displej TFT s vysokým rozlišením
• Plná sada aplikací pro Windows
• Kompatibilita s modulem Delm Modusys (škálovatelnost a přizpůsobitelnost modulu)
• USB, periferní rozhraní
• Podpora uživatelských aplikací v prostředí víceúlohového řadiče
• Rozhraní pro ohýbání a korekci senzorů Profile-TL offline software

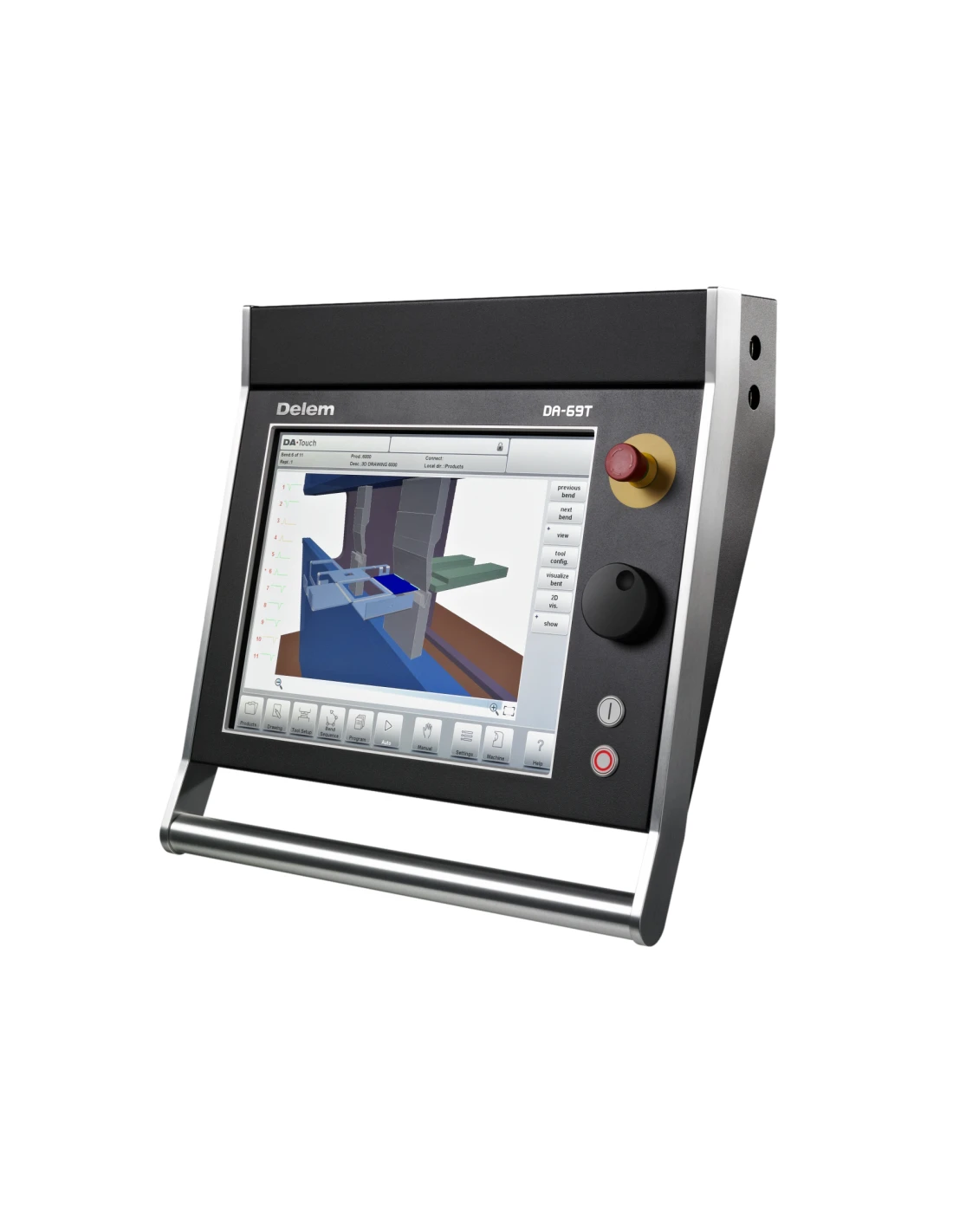

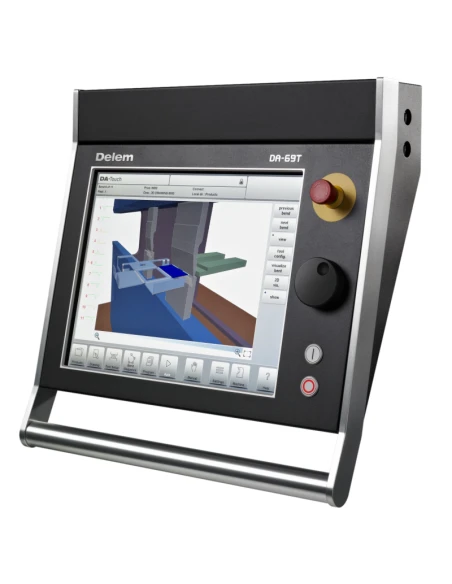

Delem DA-69T

• Grafický dotykový displej s 3D a 2D režimem programování
• 3D vizualizace při simulaci a výrobě
• 17palcová barevná obrazovka TFT s vysokým rozlišením
• Plná sada aplikací pro systém Windows
• Kompatibilita s Modusys dele (škálovatelnost a přizpůsobitelnost modulů)
• USB, periferní rozhraní
• Podpora uživatelských aplikací v prostředí víceúlohového řadiče
• Rozhraní pro ohýbání a korekci senzorů
• Profile-T3D offline software
